怎样选择微型断路器的A、B、C、D型

断路器怎么选型空开学名断路器，品种许多。

首要用于短路维护。

额外电流便是断路器能够在此电流下长时刻作业。

也便是说，选空开时，负载的电流之和要小于等于断路器额外电流。

这点你说的很对。

当负载电流逾越此电流时，断路器就要动作，动作时刻是反时限的，详细动作时刻能够查断路器动作曲线。

依据负载电流逾越断路器额外电流的倍数来查。

比方1.2倍时，若干秒后断路器分断。

从这点看，断路器是有必定过载维护才干的。

但必定记住，断路器是为短路维护计划的。

通常断路器分C型与D型两种，C型用于配电，D型用于动力。

比方电动机就要选D型的。

为了防止电机主张时断路器误动作，断路器在操控电动机时要选高一级类型。

比方7.5KW电机，电流15A分配，断路器要选20A-25A的。

某些器材如变频器、开关电源等，在通电霎时刻，因为内部有电容，瞬时电流比照大，因而选空开时，必定要留神，而不能单纯按安稳作业后的电流选。

这些器材的厂家通常会举荐断路器电流值。

以上说的仅仅确保断路器在负载正常主张与作业时的电流挑选准则，但断路器是维护器材，它的功用是短路维护，而短路维护最首要的参数是短路电流的分断才干。

假定发作短路事端了，断路器霎时刻也动作了，但因为断路器分断才干小于短路电流，电弧却无法平息。

因而，选断路器时，要核算预期短路电流。

确保断路器分断才干大于预期短路电流。

断路器触及的东西许多：如直流怎么分断，挑选性（不能越级分断）怎么抵达等等。

断路器品种或许多。

各家的断路器功用也有纤细的纷歧样。

主张多看一些有关样本。

对于空开与断路器的叫法，空气开关是空气断路器俗称，通常用于低压，叫法与灭弧介质有关，还有真空与油式断路器，用在高压。

正式叫法都是断路器，没有哪家的样本管自个的断路器叫空开的。

如施耐德空开，小的叫微断，大一点的塑壳，再大的叫构造。

断路器的选择断路器选择要点不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用(照明、家用电器等)三大类。

以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。

这三类断路器的保护性质和保护特性是不相同的。

对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。

所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。

万能式(又称框架式)断路器中的DW15系列、DW17(ME)系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。

选择性保护，如图1所示。

当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护(由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电)。

如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。

能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作(通常它的全分断时间不大于0.02s)，因QF1的短延时，QF1在0.02s内不会动作(它的短延时≥0.1s或0.2、0.3 、0.4s)。

在QF2动作切断故障线路时，整个系统就恢复了正常。

可见，如果要达到选择性保护的要求，上一级的断路器应选用具有三段保护的B型断路器。

对于直接保护电动机的电动机保护型断路器，它只要有过载长延时和短路瞬时的二段保护性能就够了，也就是说它可选择A类断路器(包括塑壳式和万能式)，DZ5、DZ15、TO、TG、GM1 、TM30、HSM1及DW15等系列除有配电保护的性能外，它们的630A及以下规格均有保护电动机的功能。

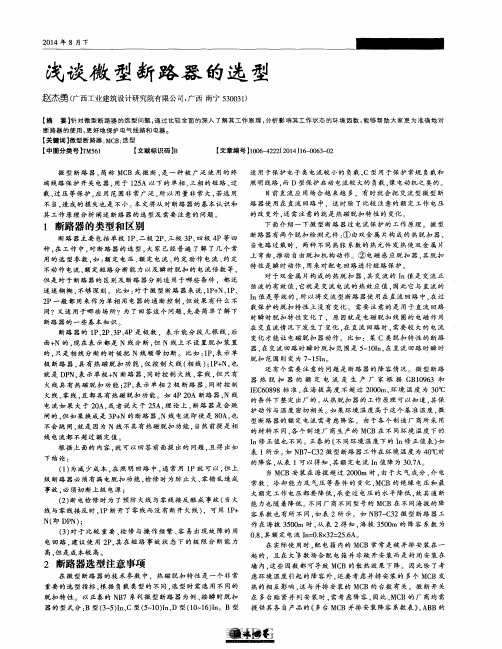

微型断路器的选择使用微型断路器又称为小型断路器、迷你断路器或低压断路器，是在低压电路中用来保护电器设备和电路免受过载电流和短路电流的损害。

微型断路器因其体积小巧、性能可靠、动作灵敏等优点，被广泛应用于工业、家庭和商业场合。

选择适合的微型断路器非常重要，因为它能帮助我们保护电器设备和电路免受过载和短路损害，减少因故障造成的故障时间和维修成本。

本文将从以下几个方面介绍微型断路器的选择使用。

一、额定电流和额定电压微型断路器的额定电流和额定电压是选择断路器时必须考虑的两个关键因素。

额定电流是指断路器能够持续工作的最大电流值，通常以安培（A）为单位来表示，在选择断路器时需要根据设备的实际工作电流选择合适的额定电流值。

额定电压则是指断路器的工作电压，通常以伏特（V）为单位来表示，也要根据设备的电压区间来选择合适的额定电压值。

二、动作特性微型断路器的动作特性包括两个方面：跳闸电流和断开时间。

不同的应用场合需要选择不同的动作特性的微型断路器。

例如，对于高度机电一体化的机械设备，需要选择具有短路保护的微型断路器，而对于一些对过载免疫性要求比较高的设备，则需要选择具有短时延特性的微型断路器。

三、额定短路容量额定短路容量是指微型断路器可以安全熔断和承受的瞬时短路电流的最大值。

在选择微型断路器时，需要根据电路的额定短路容量来选择合适的微型断路器，以确保电路能够承受瞬时短路电流的冲击。

四、接线方式微型断路器通常有直插式（插孔式）和螺纹式两种接线方式。

选择微型断路器时，应根据设备的实际情况和所处的使用环境来选择合适的接线方式。

五、标准认证在目前市场上存在大量的微型断路器品牌和质量差异，为了保障设备和电路的安全稳定运行，建议选择经过权威认证机构认证的微型断路器品牌。

常见的微型断路器认证标准包括UL、CE、CB、CCC等。

综上所述，选择合适的微型断路器需要综合考虑设备的实际情况，包括额定电流和电压、动作特性、额定短路容量、接线方式和产品标准认证等方面。

关于四极断路器的选用四极断路器（4P）分为A、B、C、D四种：A：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。

B：N极不安装过电流脱扣器，且N极与其他三极一起合分。

C：N极安装过电流脱扣器，且N极与其他三极一起合分。

D：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。

这里有两个问题要注意：1在用四极的场合，一定要注明是选用产品中哪一种，因为同为四极，但在N线上有无安装过电流脱扣器，其作用和目的是不同的。

N线上安装过电流脱扣器，它可以用在三相四线配电的单相负荷为主的线路中，或使用在产生大量谐波的非线性负荷 如气体放电灯，可控硅调光、调速线路中，或其它有一些有特殊要求的场合。

一般设备回路可选用N线不装过电流脱扣器的断路器。

2实际上，A、D两种虽然称为四极断路器，但它的N极始终接通，并不随其它三极一起合分，因此，此类MCCB俗称“假四极”即为3P+N，与三极MCCB无本质的区别，它比三极唯一有用的是在成套柜中，线路的进出可能方便一些。

因此，这类断路器只能适合应用在三相负荷但又有少量的单相负荷场合（如有控制电源采用220V的成套系统）。

如果选择错了，不但起不到保护作用，反而要出大问题。

对于下列情况，有必要选用四极断路器；一是有双电源切换要求的系统必须选用四极断路器，以满足整个系统的维护、测试和检修时的隔离需要；二是住宅每户单相总开关应选用带N极的二极开关（可用四极断路器）；三是剩余电流保护器，必须保证所保护的回路中的一切带电导线断开，因此对具有剩余电流动作保护要求的回路，均应选用带N极的漏电断路器。

目前国内市场供应的四极塑壳式断路器有六种型式；1断路器的N极不带过电流脱扣器，N极与其他三个相线一起合分电路。

2断路器的N极不带过电流脱扣器，N极始终接通，不与其他三个极一起断开。

3、断路器N极带过电流脱扣器，N极与其他三个相线一起合分电路。

4、断路器的N极带过流脱扣器，N极始终接通，不与其他三个相线一起断开。

C型与D型断路器区别断路器的C特性适用于感性负荷和高感照明系统的线路保护；断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；两者最大的差别是对“较大冲击电流”的抗冲击能力。

通俗的说就是C适用于照明，D适用于动力。

C型和D型脱扣器的区别是他们的瞬时脱扣电流值不一样（即额定电流Ie的倍数），所以说选择C型脱扣器还是D型脱扣器要根据负荷的种类和性质来决定。

断路器的C特性适用于感性负荷和高感照明系统的线路保护；断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；两者最大的差别是对“较大冲击电流”的抗冲击能力。

电动机的启动冲击电流在具有D特性断路器的有效保护下，有效地保护了本级的设备及线路，至于其上级是否为D、C特性均不再重要；除非该级D特性断路器选型过大，在短路状态下上级断路器先于其动作.按照国标来说，合格的d型断路器的脱扣电流应在额定电流的10-14倍，c型断路器的脱扣电流在额定电流的5-10倍，主要看你的线路设计电流与你所选的开关额定电流需要适合。

在合理的情况下，c型一般适用于照明线路，d型适用于工业。

用作电动机启动的小型断路器应该是D型的，C型的用作配电控制和照明用，D型的要比C 型的短路分段倍数大，比如额定32A的开关，D的短路分段能力大概是额定的7-10倍，C 的大概为4-7倍。

所谓C型曲线、D型曲线实际上是说断路器脱扣器的特性曲线。

脱扣器特性曲线一般有三种：分别为B、C、D三种曲线。

B型脱扣电流＞3～5In，C型脱扣电流＞5～10In，D型脱扣电流＞10～50In。

B曲线大多用于电子设备负荷；C曲线使用比较普遍，以照明负荷为主；D曲线几乎都用在动力负荷。

配电保护和动力保护应对冲击电流的能力不同。

请参考C曲线和D曲线，说通俗一点就是所带负载是重载，例如水泵，起动电流会很大，配电保护可能会跳闸，而动力保护一般不会，至于能承受的冲击电流是额定电流的几倍，各家元件厂不太一样，配电大概是8倍左右，动力14倍左右吧。

如何区分小型断路器C型和D型
小型断路器C、D型比较典型的不同就是以小型断路器DZ47-63为例，C、D型结构上的区别就是：电磁脱扣器不一样，电磁脱扣器不一样，电磁脱扣器不一样。

用作电动机启动的小型断路器应该是D型的，C型的用作配电控制和照明用，D型的要比C型的短路分段倍数大，比如额定32A的开关，D的短路分段能力大概是额定的7-10倍，C的大概为4-7倍。

体积小安装方便使用灵活，广泛的应用在用电系统中。

小型断路器具有短路保护（电磁脱扣）过载保护（双金属片热脱扣）。

小型断路器搭配了漏电脱扣附件就组成我们最常见的漏电保护器。

小型断路器常见的有C型和D 型。

保护原理短路保护：当线路发生短路故障短路电流非常大，利用电磁线圈的电磁力去驱动线圈里面的铁芯推动推杆，推杆顶开锁扣，实现分断功。

最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。

塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

微型断路器的分类
按极数分：有1P也叫单P、1P+N、2P、3P+N、3P和4P、4P+N。

极数指的是断路器分断的路数。

需要注意的是1P+N，3P+N、4P+N是漏电保护断路器俗称漏保特有的规格。

有N表示需要接零线并且不受开关控制一直接通状态。

按断路器脱扣曲线类型分：A、B、C、D、K型，目前市面上使用最多的是C型和D型。

我们看到C型曲线和D型曲线，横坐标为额定电流的倍数，纵坐标为脱扣时间。

为什么有两根曲线是由于断路器安装环境和温度不同存在误差，大家可以看到两条曲线把图形分为3部分，两个曲线中间位置中间表示延时脱扣区域也叫误差带。

最左边表示不会跳闸的区域，最右边表示必须脱扣。

C型曲线范围在5-10额定电流时容易由于电流反时限而跳闸。

D型曲线范围在10-14倍额定电流容易由于电流反时限而跳闸。

C型断路器：脱扣电流范围5In-10In，适用于常规大电流电器设备、照明灯等家庭常规用电。

D型断路器：脱扣电流范围10In-14In，适用于产生冲击性电流设备。

比如电动机、变压器等高感性负载。

注意的是使用时需要根据负载类型选择适合的断路器，如果脱扣类型没有选择正确容易造成断路器跳闸。

断路器的型选择最常见的断路器分为MCB(小型断路器）、MCCB(塑壳断路器）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个漏电断路器。

塑壳主要是125、160、250、400、800《壳架》规格，额定电流不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，额定电流不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40AD50A D63A C65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
