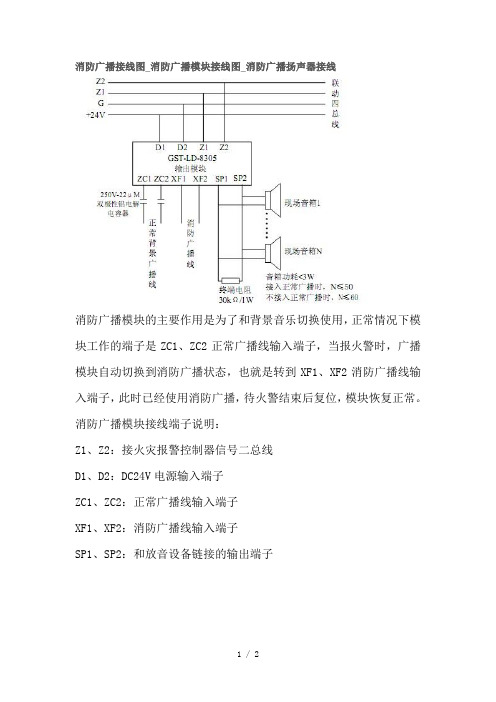

消防广播模块的主要作用是为了和背景音乐切换使用，正常情况下模块工作的端子是ZC1、ZC2正常广播线输入端子，当报火警时，广播模块自动切换到消防广播状态，也就是转到XF1、XF2消防广播线输入端子，此时已经使用消防广播，待火警结束后复位，模块恢复正常。
消防广播模块接线端子说明：
Z1、Z2：接火灾报警控制器信号二总线
D1、D2：DC24V电源输入端子
ZC1、ZC2：正常广播线输入端子
XF1、XF2：消防广播线输入端子
SP1、SP2：和放音设备链接的输出端子
消防广播系统接线原理图。

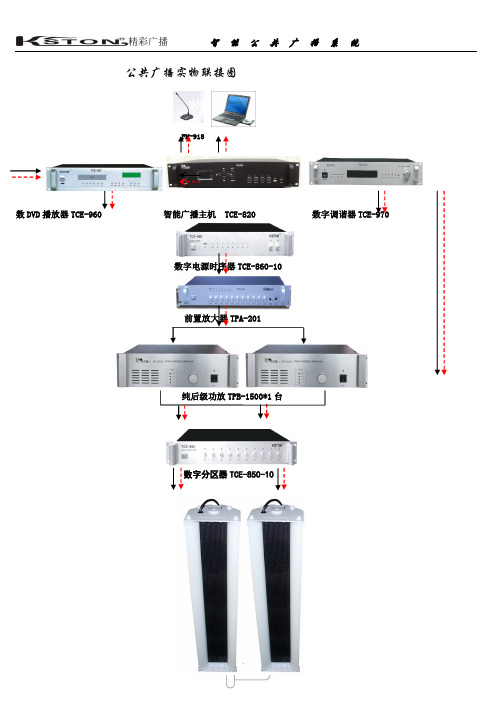

公共广播实物联接图FM-918数DVD 播放器TCE-960 智能广播主机 TCE-820 数字调谐器TCE-970数字电源时序器TCE-860-10前置放大器TPA-201纯后级功放TPB-1500*1台数字分区器TCE-850-10二、公共广播工程产品清单序号名称品牌及型号单价数量金额参数1 智能广播播放机KSTONTCE-820-256M（含曲库、软件、附件)2 定压分区功放KSTONPA-5500（接所有喇叭和音柱）3 会议话筒FUGUEFM-918鹅颈有线会议话筒4 数字DVD播放器KSTONTCE-960带U盘插口5 吸顶喇叭KSTONKS-808B3W-10W6 防水音柱KSTONLD-24040W7 水晶音响线200芯根据实际距离8 机柜12U9 线槽根据实际算10 设备总计11安装费12 合计7542.00元二、公共广播工程产品性能详细说明●电脑主机（自备）奔腾4以上配置●主话筒系列FM-918阻抗 600欧姆灵敏度 -62db频率响应 50-13500hz尺寸 420*190*130mm重量 1.4KG●智能定时播放主机TCE-820美国卡尔．沃德集团授权，杭州鼎森电子科技有限公司制造采用世界先进的D S P、M P3、F L A S H技术。
将广播自动播放、音源选播、U S B下载，音频录音存储等先进功能综合为一体。
高标准的产品定位，多功能的超前设计，成为广播设备的典范之作，达到国际领先水平。
※综合功能：M P3自动广播、智能分区广播、日常教学广播、消防紧急广播、背景音乐播放等广播功能※、系统特点：1、M P3存储：本系统采用S A M S U N G F L A S H为存储方式，音质清晰、优美、内存容量有512M，从1小时---16小时，可满足各种用户广播需求。
2、编程播放：具有自动广播功能、每天可达99次设定编程播放，对播放内容和播出时间、次数及循环设定多遍播放并任意编程控制，实现无人值守。

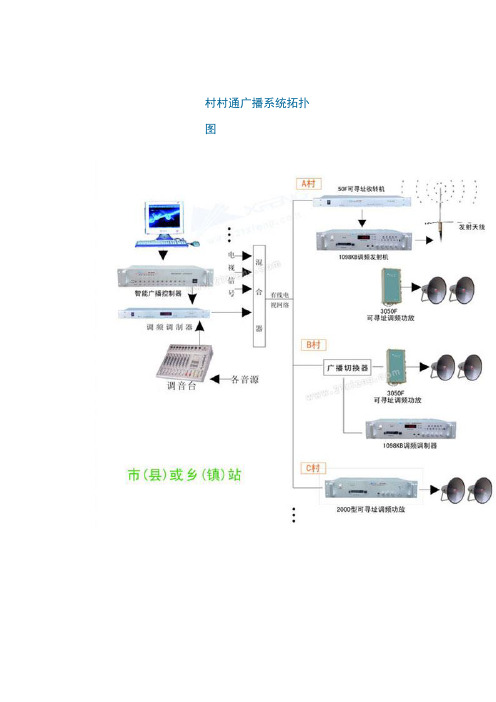

村村通广播系统拓扑图有线电视线路布线种类繁多,我们可根据各种不同情况采取不同的广播传输方式,以实现县.乡.村(三级)或乡.村(两级)联动广播。
村级广播设备可独立广播,且具有优先权. A村:共缆+无线.县(镇)共缆传输节目到村,村用无线调频广播对整个村进行广播覆盖,村小组无线调频接收.(适用于有线电视线路到行政村,村面积大而且村小组较分散的村) B村:全程共缆.县(镇)共缆传输节目直接到达村小组,村委会可用切换式调制器对本村进行广播.(适用于有线电视线路到小组的村) C村:共缆+定压.县(镇)共缆传输节目到达村,村用调频定压功放，即可转播县（镇）广播，又可受现（镇）控制，且村可单独广播。
（适用于有线电视到达村，且面积较小的村）。
类别设备名称型号说明单位数量县市或乡镇广播站调频调制器XF-5000 将音频信号调制成射频信号台 1智能广播控制器XF-3610 智能控制广播系统,远程广播系统控制，紧急广播控制套 1音频编辑站XF-2100 录制、剪辑、混播、音色调整、淡入淡出等录编功能。
套赠送调音台UB1622FX音量控制音源切换台 1 各音源- 据需而定- -A 村共缆+ 无线可寻址调频收转机XF-50F 收转前方射频信号、控制村广播系统开关，实现广播联动。
台 1调频广播发射机XF-1098KB 将广播信号转为射频信号，并向空中发射。
台 1调频发射天线TA-2D 垂直极化全向发射天线，增益高。
付 1 馈线SYV-50-7 实芯低耗米20 各音源- 据需而定- -B 村全程共缆广播切换器XF-603 在CATV网络中切换广播信号台 1调频调制器XF-1098KB 将音频信号调制成射频信号,带前置、智能编播。
台 1C村共缆+定压可寻址调频功放XF-2000 可寻址接收前方调频广播信号，音频功率放大，驱动喇叭、音箱广播。
台 1接收设5W（室内）可寻址调频音箱TP-205C ABS工程塑壳。
只若干备25W可寻址调频音柱TP-3325 铝合金喷塑外壳,室外全天候型。

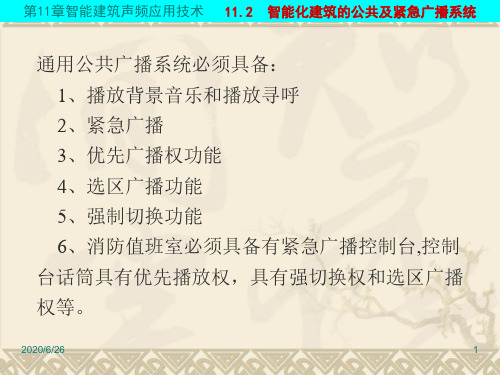

一、DS-7001智能中央控制器功能介绍：
本系统由DS-7001智能中央控制器做主控主机，它采用了最新的自动化公共广播技术，可实现定时、定点、定节目及消防联动紧急广播，真正实现了全自动无人值守，人性化的技术精髓。
系统扩展庞大，可容纳外控8台受控型DVD/MP3播放器，8台受控型数字调谐器，8台受控型16路分区寻呼矩阵器，8台16路受控型电源管理器。
系统还设有8路音频输入×16路音频输出信号矩阵，
二、
1
2
3
4、分区寻呼矩阵器：分区器接收到主机发送出的指令时，能及时开启和关闭分区里的扬声器的功
能，为系统完成定点广播功能。
5、消防信号采集器：消防信号采集器在系统里主要是采集消防送入的信号，送给系统控制中心识
别出相应的区域后，根据邻层设置模式进行对相关的区域紧急广播。
6、广播功率放大器：广播功放在系统里主要放大与传输音频信号的（它的功率大小要和使用场合
的扬声数量和扬声器功率大小来定）
7、扬声器：扬声器是系统组成不可缺少的部分，在系统里起到传播节目音源作用，对扬声器的选
择根据实际场合来选择。
三、系统背景音乐工作原理：
1、通过智能播控主机的控制信号、首先打开受控型电源时序器、给系统中设备开启供电。
2、当受控音源，如受控DVD/MP3播放器、受控型数字调谐器等，得到系统供电自动开启的同时智
38路音4、。
广州美宇电子有限公司电话020-28990085 QQ575853438EUPODIP网络广播系统说明与连接图●涵盖传统模拟广播系统所具备的功能包括自动打铃、消防报警、背景音乐播放、领导发言讲话、播送通知和转播电台节目等功能，并增加更多实用性的功能，使得人机界面更加融洽、操作简便、快捷。
●系统基于IP网络，遵循TCP/IP协议一线多用，充分利用现有网络资源，避免重复架设线路，有以太网接口的地方就可以接数字广播终端，全数字化传输，真正实现广播、监控、计算机网络的多网合一。
●专业工程服务器（服务器）IP网络广播服务器是专业级别的工程服务器，是网络音频广播系统的核心，全天候开机运行，可运行于相当恶劣的工作环境，它实时监测整个IP网络广播系统所有终端和外部周边设备的工作状态，实时响应所有终端的各类服务请求，具有超强的稳定性。
●超大容量的歌曲音乐媒体库（服务器）系统资源服务器可存储数千小时以上的音乐节目或语音节目。
配备强大的媒体资源节目库管理功能，供频道广播、即时广播、定时任务以及终端点播节目使用。
用户可以根据实际情况扩充存储空间或更换更高配置的服务器等方法提升系统性能。
(服务器里含有一个32G的固态硬盘，固态硬盘里面可放置MP3、WAV、OGG等音频格式的歌曲，算每首歌曲3M，也可放置10000首以上的歌曲，用户不需要担心存储容量不够大，放不了那么多歌曲的问题，固态硬盘存储容量大小还可根据客户需要进行升级扩容)●主控与分控软件配合操作控制(按实际需要设置分控点，最多20个分控点)系统有主控软件一套，分控点可安装分控软件，按实际需要的功能对分控点进行设置，只要操作软件即可管理整套广播系统。
(分控点可设置在领导办公室或门卫值班室等重要地方，分控点配备I P网络寻呼对讲主控台与一台电脑，电脑上安装软件的分控模块，划分好分控点所管的分区)●管理中心软件管理中心软件是IP网络音频广播系统的重要部分，它可安装在网络内的任意一台电脑中，主要用来对整个IP网络广播系统的设备配置、频道配置、任务配置、节目库管理、用户管理、权限管理、终端设备状态等进行管理。
