公共广播系统方案1. 引言公共广播系统是一种用于向大面积人群传播信息的系统,广泛应用于各类场所,如学校、办公楼、商场等。
本文将介绍一个基于现代技术的公共广播系统方案,旨在提供高效、可靠的信息传播服务。
2. 方案概述本方案采用数字化音频传输技术,将音频信息转换为数字信号,并通过网络进行传输。
公共广播系统主要由以下几个部分组成:•音频采集设备:用于采集音频信号,如话筒、麦克风等。
•音频转换设备:将采集到的模拟音频信号转换为数字信号。
•编码器:将数字音频信号编码成网络传输所需的数据格式。
•解码器:接收网络传输的数据并解码为数字音频信号。
•扩音设备:放大解码后的音频信号,以提供足够大的音量。
•控制设备:用于控制广播系统的运行,如播放控制、音量控制等。
3. 系统设计3.1 音频采集设备音频采集设备主要包括话筒、麦克风等,用于将声音转换为电信号。
采集设备应考虑音质的要求,并具备抗干扰能力。
3.2 音频转换设备音频转换设备用于将模拟音频信号转换为数字信号,常见的转换方式包括模数转换器(ADC)等。
转换设备的选型应根据系统需求确定,并尽可能选择高性能、低失真的设备。
3.3 编码器编码器用于将数字音频信号编码成网络传输所需的数据格式,常见的编码算法有MP3、AAC等。
选择合适的编码算法应考虑传输带宽和音质的平衡,以满足系统的要求。
3.4 解码器解码器接收网络传输的数据并解码为数字音频信号,常见的解码算法与编码器相对应。
解码器的选型应匹配编码器,并具备稳定、高效的解码能力。
3.5 扩音设备扩音设备用于放大解码后的音频信号,以提供足够大的音量。
扩音设备应具备良好的音质、低噪音、高效能,并能够适应广播区域的大小。
3.6 控制设备控制设备用于控制广播系统的运行,如播放控制、音量控制等。
控制设备可以采用物理按钮、遥控器或远程控制等方式,以满足不同场景的操作需求。
4. 系统特点本方案具备以下几个特点:•数字化传输:通过数字化音频传输技术,避免了模拟信号传输过程中的失真和干扰,提供更好的音质和稳定性。

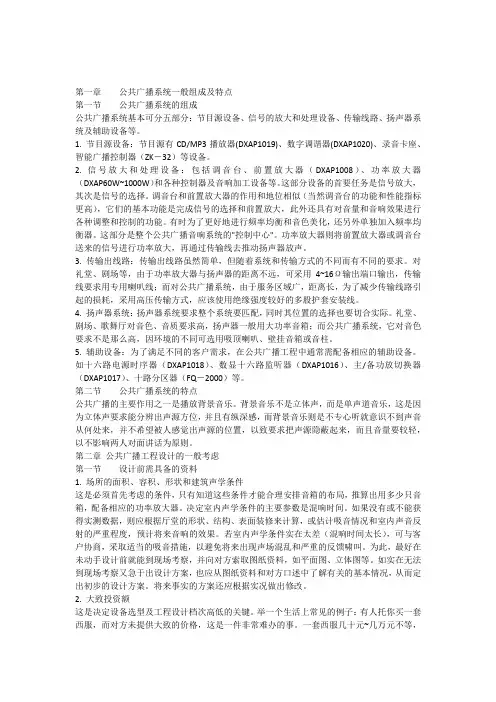

第一章公共广播系统一般组成及特点第一节公共广播系统的组成公共广播系统基本可分五部分:节目源设备、信号的放大和处理设备、传输线路、扬声器系统及辅助设备等。
1. 节目源设备:节目源有CD/MP3播放器(DXAP1019)、数字调谐器(DXAP1020)、录音卡座、智能广播控制器(ZK―32)等设备。
2. 信号放大和处理设备:包括调音台、前置放大器(DXAP1008)、功率放大器(DXAP60W~1000W)和各种控制器及音响加工设备等。
这部分设备的首要任务是信号放大,其次是信号的选择。
调音台和前置放大器的作用和地位相似(当然调音台的功能和性能指标更高),它们的基本功能是完成信号的选择和前置放大,此外还具有对音量和音响效果进行各种调整和控制的功能。
有时为了更好地进行频率均衡和音色美化,还另外单独加入频率均衡器。
这部分是整个公共广播音响系统的"控制中心"。
功率放大器则将前置放大器或调音台送来的信号进行功率放大,再通过传输线去推动扬声器放声。
3. 传输出线路:传输出线路虽然简单,但随着系统和传输方式的不同而有不同的要求。
对礼堂、剧场等,由于功率放大器与扬声器的距离不远,可采用4~16Ω输出端口输出,传输线要求用专用喇叭线;而对公共广播系统,由于服务区域广,距离长,为了减少传输线路引起的损耗,采用高压传输方式,应该使用绝缘强度较好的多股护套安装线。
4. 扬声器系统:扬声器系统要求整个系统要匹配,同时其位置的选择也要切合实际。
礼堂、剧场、歌舞厅对音色、音质要求高,扬声器一般用大功率音箱;而公共广播系统,它对音色要求不是那么高,因环境的不同可选用吸顶喇叭、壁挂音箱或音柱。
5. 辅助设备:为了满足不同的客户需求,在公共广播工程中通常需配备相应的辅助设备。
如十六路电源时序器(DXAP1018)、数显十六路监听器(DXAP1016)、主/备功放切换器(DXAP1017)、十路分区器(FQ-2000)等。
公共广播系统工程安装方案一、背景与目标二、系统组成1.源设备:源设备是公共广播系统的信号源,一般包括音频播放设备、麦克风和调频设备等。
音频播放设备可以用于播放预先录制的音频内容,如广告、音乐等,麦克风用于现场直播或实时传输音频信号,调频设备用于接收无线音频信号。
2.传输设备:传输设备负责将源设备中的音频信号传输到扩音设备中,一般有有线和无线两种传输方式。
有线传输方式包括音频线、传输线和控制线等,无线传输方式主要是通过调频设备实现。
3.扩音设备:扩音设备接收传输设备传送来的音频信号,并将其扩大输出。
扩音设备包括功放器、扩音器和喇叭等。
功放器用于放大音频信号,扩音器用于将音频信号扩大输出,喇叭用于将扩大的音频信号播放出来。
4.控制设备:控制设备用于控制公共广播系统的工作状态,一般有主控室设备、遥控器和控制面板等。
主控室设备用于对整个系统进行远程控制,遥控器用于对扩音设备进行局部控制,控制面板用于手动控制。
三、安装方案步骤1.项目准备项目准备阶段主要包括收集需求、制定计划、选定供应商和确定预算等。
在这个阶段需要与业主、设计师和供应商进行充分沟通,确定系统的需求和实施计划,并制定详细的方案和预算。
2.设计方案设计方案阶段主要包括对公共广播系统的整体结构进行设计和分析。
根据实际需求和环境条件,确定源设备、传输设备、扩音设备和控制设备的选型和布置方案,并进行相应的模拟和数字技术处理。
3.材料采购材料采购阶段主要是根据设计方案进行设备和材料的采购。
在采购过程中需要考虑设备的规格、品牌、性能和价格等,确保所选设备和材料符合项目要求。
4.现场安装现场安装阶段主要包括设备和材料的安装和调试。
在安装过程中需要按照设计方案进行设备的布置和接线,并对整个系统进行调试和测试,确保设备和系统正常工作。
5.系统调试系统调试阶段主要是对已安装的系统进行测试和调整。
通过对各个设备和模块的功能进行测试,检查各个连接是否正常,并进行相应的调整和优化,确保系统工作稳定可靠。

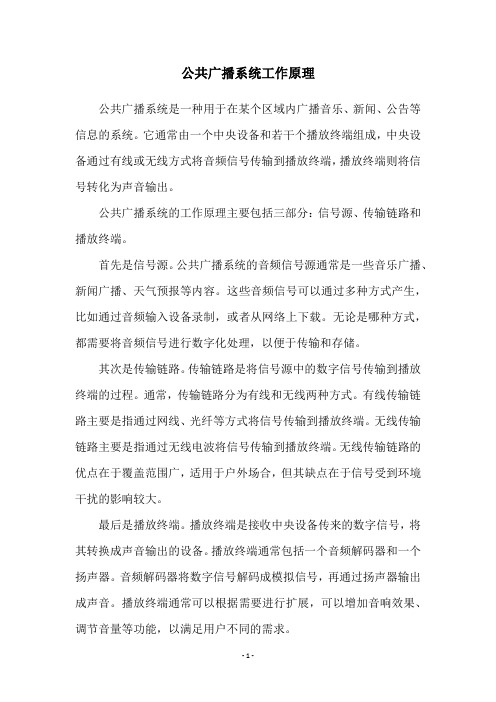

公共广播系统工作原理公共广播系统是一种用于在某个区域内广播音乐、新闻、公告等信息的系统。
它通常由一个中央设备和若干个播放终端组成,中央设备通过有线或无线方式将音频信号传输到播放终端,播放终端则将信号转化为声音输出。
公共广播系统的工作原理主要包括三部分:信号源、传输链路和播放终端。
首先是信号源。
公共广播系统的音频信号源通常是一些音乐广播、新闻广播、天气预报等内容。
这些音频信号可以通过多种方式产生,比如通过音频输入设备录制,或者从网络上下载。
无论是哪种方式,都需要将音频信号进行数字化处理,以便于传输和存储。
其次是传输链路。
传输链路是将信号源中的数字信号传输到播放终端的过程。
通常,传输链路分为有线和无线两种方式。
有线传输链路主要是指通过网线、光纤等方式将信号传输到播放终端。
无线传输链路主要是指通过无线电波将信号传输到播放终端。
无线传输链路的优点在于覆盖范围广,适用于户外场合,但其缺点在于信号受到环境干扰的影响较大。
最后是播放终端。
播放终端是接收中央设备传来的数字信号,将其转换成声音输出的设备。
播放终端通常包括一个音频解码器和一个扬声器。
音频解码器将数字信号解码成模拟信号,再通过扬声器输出成声音。
播放终端通常可以根据需要进行扩展,可以增加音响效果、调节音量等功能,以满足用户不同的需求。
总之,公共广播系统的工作原理是一个复杂的过程,需要各种设备的协同工作。
只有在每个环节都保证质量的情况下,才能保证最终的广播效果。
公共广播系统在现代社会中扮演着重要的角色,它不仅为人们提供了各种信息,也为人们的生活带来了便利和乐趣。
公共广播系统技术交底一、引言公共广播系统作为一种广泛应用于各类场所的音频传播设施,在提供信息传达、背景音乐播放、紧急通知发布等方面发挥着重要作用。
为了确保公共广播系统的安装、调试和使用能够达到预期效果,满足用户的需求,特进行本次技术交底。
二、公共广播系统的组成及工作原理公共广播系统通常由以下几个主要部分组成:1、节目源设备:包括 CD 播放器、调谐器、卡座、麦克风等,用于提供各种音频节目源。
2、信号放大和处理设备:如前置放大器、功率放大器等,对音频信号进行放大和处理,以保证信号的质量和强度。
3、传输线路:包括音频线缆、光缆等,用于传输音频信号。
4、扬声器系统:如吸顶扬声器、壁挂扬声器、室外音柱等,将音频信号转换为声音播出。
其工作原理是:节目源设备产生的音频信号经过前置放大器进行初步处理和放大,然后送入功率放大器进行进一步放大,放大后的信号通过传输线路传输到各个扬声器,最终由扬声器将电信号转换为声音播放出来。
三、公共广播系统的安装要点1、扬声器的安装位置应根据场所的声学特性和使用需求,合理确定扬声器的安装位置和数量。
一般来说,室内场所如会议室、商场等,扬声器应均匀分布,以保证声音的均匀覆盖;室外场所如广场、公园等,应考虑声音的传播距离和方向,避免声音反射和遮挡。
2、传输线路的敷设音频线缆应选用符合标准的专用线缆,以保证信号传输的质量。
线路敷设应尽量避免与强电线路并行或交叉,如无法避免,应保持一定的距离,并采取屏蔽措施。
3、设备的安装固定功率放大器、前置放大器等设备应安装在干燥、通风良好的机柜内,并固定牢固,防止震动和碰撞。
机柜的安装位置应便于操作和维护,同时要考虑设备的散热问题。
四、公共广播系统的调试方法1、扬声器音量和音质的调试逐个测试扬声器的音量和音质,调整功率放大器的输出功率,使各个扬声器的音量达到平衡,音质清晰。
注意避免扬声器出现失真、啸叫等问题。
2、分区广播功能的调试检查公共广播系统的分区广播功能是否正常,能否实现对不同区域的独立控制和广播。
广播系统原理简介一、公共广播系统说明(一)、公共广播系统概述公共广播系统属于扩声音响系统中的一个分支,而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。
所以公共广播系统最终效果涉及合理、正确的电声系统设计和调试,良好的声音传播环境(建声条件)和精确的现场调音三者最佳的结合,三者相辅相成缺一不可。
公共广播作为一个系统问题,在系统设计中必须综合考虑上述问题。
在选择性能良的电声设备基础上,通过周密的系统设计,仔细的系统调试和良好的建声条件上,达致电声悦耳、自然的音响效果。
广播系统分类:广义的广播系统包含扩声系统和放声系统两大类:1、扩声系统:扬声器与话筒处于同一声场内,存在声反馈和房间共振引起的啸叫,失真和振荡现象。
要保证系统稳定和正常运行,最高可用的系统增益比发生声反馈自激的临界增益低6dB。
2、放声系统:系统中只有磁带机,光盘机等声源,没有话筒,不存在声反馈可能,声反馈系数为0,是广播系统一个特例。
公共广播系统按用途可分为以下几类:1)室外广播系统室外广播系统主要用于体育场、车站、公园、艺术广场、音乐喷泉等。
它的特点是服务区域面积大,空间宽广。
背景噪声大;声音传播以直达声为主;要求的声压级高,如果周围有高楼大厦等反射物体,扬声器布局又不尽合理,声波经多次反射而形成超过50ms以上的延迟,会引起双重声或多重声,严重时会出现回声等问题,影响声音的清晰度和声像定位。
室外系统的音响效果还受气候条件、风向和环境干扰等影响。
2)室内广播系统室内广播系统是应用最广泛的系统,包括各类影剧院、体育场、歌舞厅等。
它的专业性很强,既能非语言扩声、又能供各类文艺演出使用,对音质的要求很高,系统设计不仅要考虑电声技术问题,还要涉及建筑声学问题。
房间的体形等因素对音质有较大影响。
3)公共广播系统公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。
近几年来,公共广播系统还兼做紧急广播,可与消防报警系统联动。
弱电工程公共广播系统的知识一、广播系统的组成不管哪一种广播音响系统,基本可分四个部分:节目设备、信号的放大处理设备、传输线路和扬声器系统。
1、音乐播放器:作为背景音乐2、麦克风(普通麦克风、分区选择麦克风)3、存储语音文件:作为业务广播、紧急广播语音1、音频信号处理器:音频信号补偿、衰减、均衡等处理2、前置放大器:音频预放大3、功率放大器:音频信号放大,驱动喇叭,定压输出1、音频线缆:传输音频信号,定压喇叭信号RVV2*0.5, RVS2*0.5,0.75,1.02、光缆:单模,多模,传输数字信号,需配光端机3、双绞线:传输音频信号、控制信号,如电话线4、网线:5类/超5类,8芯,传输数字信号5、无线电波:调频,发射天线6、同轴电缆:音频信号与电视信号共缆传输1、天花吸顶喇叭:室内,天花嵌入式,定压/定阻2、壁挂喇叭:挂墙式,定压/定阻3、音柱:挂立式安装,室内/室外4、号角:高灵敏度,室内/室外5、仿真喇叭:场合:公园,园林,小区,造型:石头,蘑菇,树桩二、广播系统的音频技术指标日常生活中,普通办公室的环境噪声的声压级大约50~60dB,普通对话声的声压级大约65~70dB,纺织厂织布车间噪声的声压级大约110~120dB,小口径炮产生噪声的声压级大约130~140dB,大型喷气飞机噪声的声压级大约150~160dB。
声压级是反映声音的大小、强弱的最基本参量。
1一般来讲是指放大器的输出信号的电压与同时输出的噪声电压的比,常常用分贝数表示,设备的信噪比越高表明它产生的杂音越少。
一般来说,信噪比越大,说明混在信号里的噪声越小,声音回放的音质量越高,否则相反。
信噪比一般不应该低于63dB,高保真音箱的信噪比应达到110dB以上。
2、输入灵敏度达到额定功率输出时所要求的最小信号输入电压大小,灵敏度越高,所需的信号值越小!反之则大!一般的纯功放的输入灵敏度电压为0.775v(0dB)到1.5v(+6dB)之间。
公共广播以及组成原理概述纲要公共广播系统(Public Address System简称PA),这种是有线广播系统,它包括背景音乐和紧急广播功能,通常结合在一起,平时播放背景音乐或其他节目,出现火灾等紧急事故时,转换为报警广播。
广播用的话筒与向公众广播的扬声器一般不处同一房间内,所以没有声反馈的问题,以定压式传输方式为其典型系统。
演出护声系统,这种系统使用专业音响设备,并要求有大功率的扬声器系统和功放,由于传声器与扩声用的扬声器同处于一个厅堂内,故存在声反馈乃至啸叫的问题,且因其距离较短,所以系统一般采用低阻直接传输方式;专用的会议系统,它虽也属扩声系统,但有其特殊要求,如同声传译系统等。
注:讲述公共广播系统与其他类的广播系统的区别,如家庭用的的HI-FI音响系统,影院的音响系统等等。
它们输出是定阻式,公共广播是定压式广播系统,输出先将要传输的音源信号升压后,然后在终端(放音设备如:喇叭——经变压器降压,再到喇叭放出声音,之所以用升压降目的是为了能够将声音远距离传输,高电压传输损耗小,距离远。
公共广播主要是应用于远距离广播以及背景音乐,它是单声道系统,不考虑立体声,主要应用于公共场合,居民区,学校、宾馆酒店,园林,大型超市,大型广场。
主要目的是广播以及背景音乐,给周围环境创造一种轻松的氛围,给人心情舒畅,抑制环境噪声,另外,在一些学校等教育部门,公共广播还可以进行学校的教学活动,如:日常广播,课间操,学校广场通知等等一、广播音响系统的组成广播音响系统基本可分四个部分:节目设备、信号的放大和处理设备、传输线路和扬声器系统。
音源设备:通常为CD机和录音卡座等,此外还有传声器(如话筒,电子乐器)。
信号放大和处理设备:包括调音台、前置放大器、功率放大器和各种控制器及音响加工设备等。
这部分设备的首要任务是信号放大,其次是信号的选择。
传输线路:传输线路虽然简单,但随着系统和传输方式的不同而有不同的要求。
对礼堂、剧场等,由于功率放大器与扬声器的距离不远,一般采用低阻大电流的直接接送方式,传输线要求用专用喇叭线,而对公共广播系统,由于服务区域广,距离长,为了减少传输线路引起的损耗,往往采用高压传输方式,由于传输电流小,故对传输线要求不高。
完整的公共广播系统方案一、公共广播设计思想先进性和可扩展性:现代信息技术的发展,新产品、新技术层出不穷。
因此本系统在投资费用许可的情况下应充分利用现代最新技术,以使系统在尽可能长的时间内与社会发展相适应。
但由于现代科学技术的飞速发展,故必需充分考虑此后的发展需要,设计方案必需具有前瞻性和可扩展性。
这种可扩展性不仅充分保护了甲方的投资,而且具有较高的综合性能价钱比。
本设计对此均作了充分考虑,预埋了必要的管线,预留了各类接口,极便于系统的扩展和升级。
科学性和规范性:公共广播系统与一般广播系统不同,是一个先进复杂的综合性系统工程,必需从系统设计开始,包括施工、安装、调试直到最后验收的全进程,都严格依照国家有关的标准和规范,做好系统的标准化设计和科学的管理工作。
最后提交正规的测实验收报告及全套施工图纸和技术资料供甲方存档。
特别作为政府拨款项目,必需确保整个工程经得起各方面的和较长时间的严格考验。
安全性和靠得住性:公共广播系统的建设,直接影响着用户的利用效果、外部形象及投资回报,因此系统设计必需安全、靠得住,本方案已充分考虑采用成熟的技术和产品,在设备选型和系统的设计中尽可能减少故障的发生。
并从线路敷设、设备安装、系统调试和对甲方人员的技术培训等方面,都必知足靠得住性的要求。
特别重要的一点是本方案选用的所有主要关键设备,均取得该设备的生产厂家或代理商的授权证书,并许诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。
(容后付上授权证书)这一点是国际国内工程招标项目重点考核的关键条件之一。
二、公共广播设计原则及依据设计原则从投资合理、外观美观、设计规范的思想动身,日常广播和紧急广播二个系统的设计,在功能上彼此独立,在设备及器材上有机结合。
按照规范要求,紧急广播的控制具有最高优先权,并采用智能的联动和自动火灾报警广播方案。
设有音量调节器的扬声器,平时在接收日常广播时可以调节音量或关闭,紧急广播时扬声器不受音量调节器控制,都将处于紧急广播状态。
公共广播系统工作原理公共广播系统是一种用于在公共场所向人们发送信息的联网广播系统。
它采用现代的数字技术,可以实现多个音箱的联网,并能在不同场所同时进行差异化的播放,使信息得以广泛传播,从而达到准确、及时、高效地传达信息的目的。
公共广播系统的实现需要以下硬件和软件基础设施:硬件:1. 音源输入设备:提供播放音乐、声音、语音、广告等媒体形式的设备,包括CD/DVD播放器、MP3播放器、磁带机、话筒等。
2. 多媒体控制器:对各种音频视频源进行管理和调度,控制音量、音质等参数。
3. 放大器:放大音频信号,提高音量。
4. 扬声器:将音频信号转换成声音输出。
5. 网络通信设备:用于实现多个音箱在局域网内的联网,包括交换机、路由器等。
软件:1. 控制软件:用于控制音源输入设备和多媒体控制器的工作,实现音频和视频数据的转发和存储。
2. 系统管理软件:用于检测和维护系统的正常运行,及时发现和排除故障,确保系统的长期稳定性。
3. 数据库管理软件:用于将大量音频和视频数据进行分类管理,可以实现对不同场合的音乐和语音信息进行差异化的播放。
公共广播系统的工作原理主要包括以下几个步骤:1. 音源输入:将各种音乐、语音、广告等音频信号通过CD/DVD播放器、MP3播放器、磁带机、话筒等音源设备输入到控制器中。
2. 控制调度:控制器对输入音频信息进行管理和调度,根据不同场合和不同时间的需要,实现音乐、语音和广告等信息的差异化调度和播放。
3. 音频处理:控制器对输入音频信号进行处理,如调整音量、增加音效等,提高音质。
4. 联网传输:通过网络通信设备实现多个音箱在局域网内的联网,实现音频数据的传输。
5. 扬声器输出:将音频信号通过放大器放大后输送到扬声器,将音乐、语音、广告等信息以声音的形式输出。
6. 系统管理:通过系统管理软件对整个系统进行管理和维护,确保系统的高效运行。
公共广播系统作为一种新兴的数字设备在公共场所得到了广泛的应用,它可以为人们提供丰富多彩的音乐、语音、广告等信息,满足人们对音乐、新闻、娱乐和信息等多种需求,有助于改善人们的生活和工作环境。
公共广播系统组成公共广播系统组成!信号放大器和处理设备包括均衡器、前置放大器、功率放大器和各种控制器材及音响加工设备等。
这部分设备的首要任务是信号放大,其次是信号的选择。
调音台和前置放大器作用和地位相似(当然调音台的功能和性能指标更高),它们的基本功能都是完成信号的选择和前置放大,此外还对音量和音响效果进行各种调整和控制。
有时为了更好地进行频率均衡和音色美化,还另外单独投入图示均衡器。
这部分是整个广播音响系统的“控制中心”。
功率放大器则将前置放大器或调音台送来的信号进行功率放大,再通过传输线去推动扬声器放声;不管哪一种广播音响系统,基本可如图1所示分四个部分:节目源设备、信号放大处理设备、传输线路和扬声器系统。
节目源设备通常为传统的如:数字调谐器、多媒体播放机等等;智能的如:数字节目控制中心、校园广播播放机、数字音源播控机、数控MP3播放机等等,他们都是内置数字音源,并且可以对相关系统进行控制的设备。
另外还有一些如无线电广播,激光唱机和录音卡座等设备,此外还有传声器、电子乐器等;传输线路虽然简单,但随着系统和传输方式的不同而有不同的要求,一般分为四种,如模拟音频线路、数字双绞线线路、流媒体(IP)数据网络线路、数控光纤线路。
对礼堂、剧场等,由于功率放大器与扬声器的距离不远,一般采用低阻大电流的直接馈送方式,传输线要求用专用喇叭线,而对公共广播系统,由于服务区域广,距离长,为了减少传输线路引起的损耗,往往采用高压传输方式,由于传输电流小,故对传输线要求不高,一般采用普通音频线即可,属于模拟音频线路;公共广播系统组成数字可寻址公共广播系统一般采用数字双绞线来进行传输,它是将音频信号和控制信号集中在一条两芯的双绞线上传输,不仅大大地节省了安装和布线成本,而且为将来的系统维护及系统工作的高可靠性提供了先决的优越条件,具有更远的传输距离和更好的传输效果;目前大多学校、公司及其他公共场所均已布有流媒体(IP)数据网络线路(局域网线路),对于流媒体(IP)公共广播系统则在此基础上只需将流媒体(IP)公共广播系统设备添加上去就行了,直接采用原有流媒体(IP)数据网络线路来进行传输,不需再另行布线;由于在很多场所如公园、小区等公共广播区域面积较大、传输线路较远,传输方式则可选用数控光纤线路来进行穿输,传输距离可达到20-200KM,从而解决以往公共广播系统无法进行远距离传输的弊端。
转公共广播系统的组成和工作原理(一.公共广播系统的组成和工作原理(一)公共广播系统概述公共广播系统属于扩声音响系统中的一个分支,而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。
所以公共广播系统最终效果涉及合理、正确的电声系统设计和调试,良好的声音传播环境(建声条件)和精确的现场调音三者最佳的结合,三者相辅相成缺一不可。
公共广播作为一个系统问题,在系统设计中必须综合考虑上述问题。
在选择性能良的电声设备基础上,通过周密的系统设计,仔细的系统调试和良好的建声条件上,达致电声悦耳、自然的音响效果。
广播系统分类:广义的广播系统包含扩声系统和放声系统两大类:1、扩声系统:扬声器与话筒处于同一声场内,存在声反馈和房间共振引起的啸叫,失真和振荡现象。
要保证系统稳定和正常运行,最高可用的系统增益比发生声反馈自激的临界增益低6dB。
2、放声系统:系统中只有磁带机,光盘机等声源,没有话筒,不存在声反馈可能,声反馈系数为0,是广播系统一个特例。
公共广播系统按用途可分为以下几类:1)室外广播系统室外广播系统主要用于体育场、车站、公园、艺术广场、音乐喷泉等。
它的特点是服务区域面积大,空间宽广。
背景噪声大;声音传播以直达声为主;要求的声压级高,如果周围有高楼大厦等反射物体,扬声器布局又不尽合理,声波经多次反射而形成超过50ms以上的延迟,会引起双重声或多重声,严重时会出现回声等问题,影响声音的清晰度和声像定位。
室外系统的音响效果还受气候条件、风向和环境干扰等影响。
2)室内广播系统室内广播系统是应用最广泛的系统,包括各类影剧院、体育场、歌舞厅等。
它的专业性很强,既能非语言扩声、又能供各类文艺演出使用,对音质的要求很高,系统设计不仅要考虑电声技术问题,还要涉及建筑声学问题。
房间的体形等因素对音质有较大影响。
3)公共广播系统公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。
近几年来,公共广播系统还兼做紧急广播,可与消防报警系统联动。
公共广播系统的控制功能较多。
如选区广播与全呼广播功能、强制功换功能和优先广播权功能等。
扬声器负载多而分散、传输线路长。
为减少传输线路损耗,一般都采用70V或100V定电压高阻抗输送。
声压要求不高,音质以中音和中高音为主。
4)会议系统随着国内、国际交流的增多,近年来电话会议,电视会议和数字化会议系统(DCN)发展很快。
会议系统广泛用于会议中心、宾馆、集团和政府机关。
会议系统包括会议讨论系统、表决系统、同声传译系统和电视会议系统。
要求音、视频(图像)系统同步,全部采用电脑控制和储存会议资料。
(二)、背景音乐广播系统的特点背景音乐简称BGM,是Back ground music的缩写,它的主要作用是掩盖噪声并创造一种轻松和谐的气氛,听的人若不专心听,就不能辨别其声源位置,音量较小,是一种创造轻松愉快环境气氛的音乐。
因此,背景音乐的效果有两个,一是心理上掩盖环境噪声,二是创造与室内环境相适应的气氛,它在宾馆、酒店、餐厅、商场、医院、办公楼等广泛的应用。
(三)、广播音响系统的组成不管哪一种广播音响系统,基本可分四个部分:节目源设备、信号的放大处理设备、传输线路和扬声器系统。
1.节目源设备:节目源通常为无线电广播,激光唱机和录音卡座等设备提供,此外还有传声器、电子乐器等。
2.信号放大器和处理设备:包括均衡器、前置放大器、功率放大器和各种控制器及音响加工设备等。
这部分设备的首要任务是信号放大,其次是信号的选择。
调音台和前置放大器作用和地位相似(当然调音台的功能和性能指标更高),它们的基本功能是完成信号的选择和前置放大,此外还担负音量和音响效果进行各种调整和控制。
有时为了更好地进行频率均衡和音色美化,还另外单独投入图示均衡器。
这部分是整个广播音响系统的"控制中心"。
功率放大器则将前置放大器或调音台送来的信号进行功率放大,再通过传输线去推动扬声器放声。
3.传输线路:传输线路虽然简单,但随着系统和传输方式的不同而有不同的要求。
对礼堂、剧场等,由于功率放大器与扬声器的距离不远,一般采用低阻大电流的直接馈送方式,传输线要求用专用喇叭线,而对公共广播系统,由于服务区域广,距离长,为了减少传输线路引起的损耗,往往采用高压传输方式,由于传输电流小,故对传输线要求不高。
4.扬声器系统:扬声器系统要求整个系统的匹配,同时其位置的选择也要切合实际。
礼堂、剧场、歌舞厅音色,而扬声器一般用大功率音箱;而公共广播系统,由于它对音色要不高,一般用3W-6W在天花喇叭即好。
(四)、公共广播工程系统设计公共广播系统设计通常都从声场开始(即扬声器的放置位置),然后再向后推进到功率放大器、声处理系统,调音台、直至话筒和其他音源。
这种逐步向后推进的设计步骤是十分必然的。
因为声场设计是满足系统功能和音响效果的基础,它涉及扬声器系统的选型,供声方案和信号途径等。
只有确定扬声器系统才能进行功率放大器驱动功率的计算和驱动信号途径的确定,然后再根据驱动功率的分配方案进一步确定信号处理方案和调音台的选型等。
声场设计是公共广播系统的基础,涉及系统最终的音响效果,但也是非常复杂繁琐的工作。
由于计算机技术的飞跃发展,现在可采用EASE3.0以上的版本的声学软件工具进行计算,最终可获得满足预期要求的声场设计报告。
声场设计过程可能需要反复多次才能达到要求。
图1是声场设计的流程式图。
图1声场设计流程图广播系统供声方案根椐建筑物的功能、体型、空间高度及布局等因素,可分为集中供声、分散供声和分区供声三种供声方案。
良好的公共广播工程应能有效地控制扬声器的声场分布和满足投射距离的声压级要求。
1.集中供声顾名思义是把一组扬声器集中安装在一个固定位置上的供声系统。
对于舞台的剧场或多功能厅来说,扬声器组通常安装在靠近自然声源的舞台台口上方左右两侧(三路扬声器系统可分为左中右三组安装)如图2和图3所示。
由于声音来自舞台方向,与观众的视听方向一致,听感自然。
为使全部观众区声场均匀,扬声器应置于较高的信置。
为克服前几排观众区"头顶感"声像,可在台口两侧或台唇部位设置若干小功率辅助扬声器,利用哈斯效应解决前区观众声像一致的问题图2大型厅堂的集中供声系统(a)体育馆的集中供声系统(b)厅堂的集中供声系统图3剧场的集中供声系统图4扬声器的偏轴衰减和距离衰减特性的互补作用对四面均有观众区的大型体育馆或大型厅堂,扬声器系统通常以一种"声塔"形式的阵列组合吊挂在大厅中央。
利用扬声器指向特性即偏轴方向的声压随偏角增大而逐渐减少的特性和声压级随投射距离的增加按距离的平方减少的特性可声场达到互补的结果。
如果扬声器位置得当,可使声场更为均匀。
如图4所示集中供声的优点是声像一致,听感自然:扬声器之间的声波干扰小;声音清晰度高。
缺点是对于形状复杂,又有多层楼厅和眺台的厅堂,声场不易做得均匀;狭长的厅堂,由于投身距离远,后座观众区的声压级可能会偏低。
为此,可利用强指向性的远投射扬声器增强后部观众区的声压级以及在眺台下面的声影区适当增设几个补声扬声器,增加这部分区域的直达声和声压级,抑制混响声的影响,提高声音的清晰度。
2.分散式供声对于无法采用集中供声的大型或狭长高度又不高(低于6米)或空间结构可分为几部分的大厅,以及对于难以获得好的语言清晰度的混响时间较长的大型礼堂,可采用分散式的供声。
分散式供声有两种形式:一种是以天花安装扬声器为供声单元的分散式供声,如图5所示。
另一种是以小功率声柱或音箱(功率为25W~60W)为供声单元的分散式供声系统,如图5所示。
分散式供声系统能获得均匀的声场;并由于扬声器与听众之间的距离很近,可保持较高的直达声与混响声的声能比。
所以在混响时间较长的条件下也能获得较高的清晰度,并且不容易发生回声问题。
吊顶天花板扬声器大都是口径为130mm~160mm(5寸~6.5寸)的3W~6W中频纸盆扬声器,最大声压级为90~93 db,1m,适合播放语言节目,高音与低音性能较差。
图5大礼统堂中的分散式系(a)侧视图(b)平面图天花板扬声器的布局设计应根据服务区域的体形,空间设计,环境噪声和扬声器的最大声压级等参数综合考虑。
图6是扬声器的指向角α=90圆锥形方向图的服务区计算图。
单元个天花板扬声器的声所覆盖S1为:S1=0.785[2(H-1.5)tgα]的平方(平方米)当α=90时,(1)式可简化为:S1=0.785[α(H-1.5)]的平方(平方米)如果需要覆盖的面积为S,按80%的覆盖分布,需要的扬声器总数量N为:N=S/S1上式中:S为声场覆盖的总面积。
单位为m S1为单个扬声器的声场覆盖面积,单位为m H为天花离地面的高度,单位为m小功率天花板扬声器常用于空间高度H不大于5~6m的会场或公共场所,例如在一个高度H=4m环境噪声为45dB(A)的会场采用天花板扬声器供分散式供声时,可选用灵敏度为86dB,1W,1m左右的,额定功率为3W的天花板扬声器。
为使听众能获得良好的清晰度,要求听众处的直达声声压级高于环境噪声声压级25dB,即45dB+25dB=70dB。
3W扬声器在离扬声器口1m处的最大声压级为86+4.8dB(3W 功率分为4.8dB)=90.8dB,1m。
2.5m高度(H-1.5)的距离衰减为-8dB因此到达听众耳朵高度的最高声压级为90.8-8=82.2 dB,可满足良好清晰度的要求。
根据图6(a)还可算出天花扬声器之间的间隔距离为:2(H-1.5)=5m。
图6天花板扬声器的分散式供声系统(a)天花板扬声器声场覆盖立面图(b)80%的水平覆盖图(c)100%的水平覆盖图使用小型声柱的分散式系统也可按上例类似的方法计算其间隔的距离和声压级等级参数。
图7是声压级距离衰减的计算曲线。
图中横坐标为离声源端口的距离,纵坐标为声压级的相对衰减速dB.图7声音传播的距离衰减计算图为改善视听感觉,在礼堂舞台上可设置一个目标扬声器,因为该扬声器没有经过延时,所以容量使听众认定为声源。
为补偿前后各扬声器发出的声音能够同时到达各听众位置,系统中还应设不如图8所示的延时单元。
延迟时间T 的计算如下:式中:D为观众离舞台声源的距离与最近扬声器声源的距离差,单位为m。
分散式供声的最大优点是声场均匀,直达声与混响声的声能比高,它的最大缺点是视听感觉不一致和多声源之间的声音干扰较大,影响声音清晰度。
采用小功率高密度低声压的分散式供声可在混响时间较长的特大型会场中获得较好的语言可信度。
图8礼堂中分散式系统方框图3.分区式供声对于狭长型的礼堂,集中供声扬声器投射到后面观众区的声压级会偏低,具有较深楼台和眺台的大型剧场,由于楼台和眺台的遮挡,使主场扬声器的直达声无法抵达,造成楼台和眺台下面的"声影"区。
