LED变色灯泡电路,LED color changing lights半导体照明是目前世界上最先进的光源，它不仅功耗小寿命长，而且还可制造出五彩缤纷的各种灯具。

市场上出售的一种220V电压直径约4厘米的圆形变色灯泡，很吸引人的眼球，而其内部电路并不复杂。

笔者根据实物绘制如附图。

这个产品我剖析的是以集成模块．NK4992B(后序号070914)为例介绍。

市电220V交流电经R1和R2降压再经Dl～D4全波整流和C2滤波获得约17V左右，再经R3和D5稳压为Ic第④脚、⑤脚提供+12V电源，加电后如果第②脚开路没有时钟信号的情况下．12只发光二极管全部点亮。

第①脚串接4只红色发光二极管。

第⑧脚串接4只绿色发光二极管，第⑥脚串接4只蓝色发光二极管。

当市电50Hz 交流信号通过R4进入第②脚触发内部程序控制器时，R、G、B三路输出将按一定顺序逐个发光，出现红绿蓝三色交替变换的彩色光源，平均每2秒一拍，由七个节拍完成一个循环周期(见表1)。

常见故障的判别方法：不亮灯时可做如下简单检测：用12V直流电源(比如12V蓄电池)负极接第⑦脚，正极接第④脚或第⑤脚，如果全部发光说明整流电路有问题。

如果某一路不发光就检查LED管，如果全部都不发光有可能IC损坏。

作者：刘德村静电对LED灯来说是一种危害极大的魔鬼，全世界因为静电损坏的电子元器件不计其数，造成数千万美元的经济损失。

所以防止静电损坏电子元器件，是电子行业一项很重要的工作，LED 封装、应用的企业千万不要掉以轻心。

任何一个环节出问题，都将造成对LED的损害，使LED 性能变坏甚至失效。

我们知道人体(ESD)静电可以达到三千伏左右，足可以将LED芯片击穿损坏，在LED封装生产线，各类设备的接地电阻是否符合要求，这也是很重要的，一般要求接地电阻为4欧姆，有些要求高的场合其接地电阻甚至要达到≤2欧姆。

人体静电对LED的损害也是很大的，工作时应穿防静电服装，配带静电环，静电环应接地良好，有一种不须要接地的静电环防静电的效果不好，建议不使用配带该种产品，如果工作人员违反操作规程，则应接受相应的警示教育，同时也起到告示他人的作用。

LED发光二极管限流电阻核算办法Q：把18个LED发光二极管经过串联并联办法点亮，限流电阻如何核算？A：首要要弄了解用的是哪种二极管，然后断定其作业电流和管压降。

然后依据电压除作业电流得到限流电阻。

1）通常发光二极管正偏压降：赤色为1.6V，黄色为1.4V摆布，蓝白为起码2.5V。

作业电流5－10mA摆布。

2）超亮发光二极管：首要有三种色彩，可是三种发光二极管的压降都纷歧样，详细压降参看值如下：赤色发光二极管的压降为2.0--2.2V黄色发光二极管的压降为1.8一;2.0V绿色发光二极管的压降为3.0一;3.2V正常发光时的额外电流约为20mA。

估量你说的是超亮二极管吧，限流电阻核算如下：U为作业电压串联R＝（U－LED压降＊18）／20mA并联R＝（U－LED压降）／（20*18mA）提示，通常状况下不会有人把太多的发光二极管并联起来作业，因作业压降的过失有或许危害二极管，还有那样功率真的太低了现有一个5V/4A的源，接6个通常的LED灯珠，灯珠需求并联，每路的限流电阻应当多大呢？白光的仍是红、绿、蓝？白光的压降大些，用5V减去压降，再设定灯珠的亮度通常为15mA（10~20）mA你要亮一点就设置大一点，要暗一点就设小一点，再用公式R=U/I。

(例如：只点亮一颗LED红灯珠，红灯的压降为1.8V，预设置所发光的亮度在15毫安，依公式得出(5V-1.8V)/0.015=213.3欧）二极管与电阻的巨细联络？电路中整流二极管导通时的压降应当在0.7V底子不变，加载在电阻上的电压实习上便是2.3V，电阻的阻值R=2.3/I，I便是你需求的，这个回路的作业电流。

发光管串联电阻限流，也是这么核算的，只不过发光管的作业电压不是0.7V。

而是1.7-3V的姿态（视发光管的色彩纷歧样）。

二极管在0.5-0.6V之间即开端导通，导通前期压降随电流的上升改动比照大（也便是动态电阻比照大），当电流增大的必定的程度的往后，二极管的压降将坚持在0.7V摆布，随电流上升很缓慢了（动态电阻变小一;），附图便是二极管的特性图，能够看出以上的特征,也便是二极管的压降随电流的添加也是有添加的，只不过不是线性的。

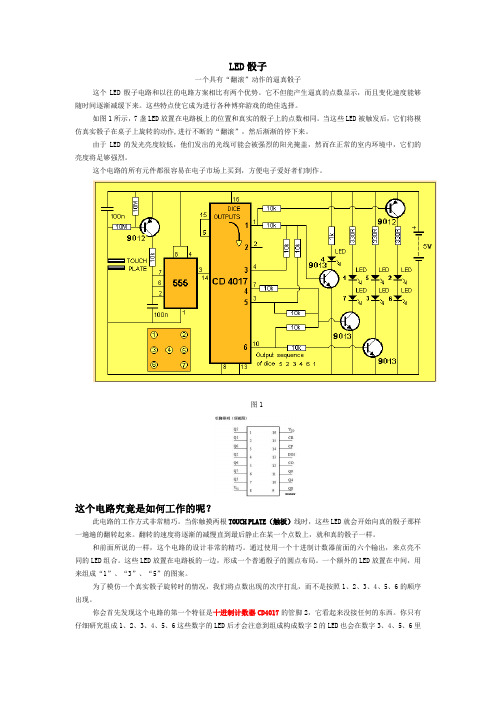

LED骰子一个具有“翻滚”动作的逼真骰子这个LED骰子电路和以往的电路方案相比有两个优势。

它不但能产生逼真的点数显示，而且变化速度能够随时间逐渐减缓下来。

这些特点使它成为进行各种博弈游戏的绝佳选择。

如图1所示，7盏LED放置在电路板上的位置和真实的骰子上的点数相同。

当这些LED被触发后，它们将模仿真实骰子在桌子上旋转的动作,进行不断的“翻滚”，然后渐渐的停下来。

由于LED的发光亮度较低，他们发出的光线可能会被强烈的阳光掩盖，然而在正常的室内环境中，它们的亮度将足够强烈。

这个电路的所有元件都很容易在电子市场上买到，方便电子爱好者们制作。

图1这个电路究竟是如何工作的呢？此电路的工作方式非常精巧。

当你触摸两根TOUCH PLATE（触板）线时，这些LED就会开始向真的骰子那样一遍遍的翻转起来。

翻转的速度将逐渐的减慢直到最后静止在某一个点数上，就和真的骰子一样。

和前面所说的一样，这个电路的设计非常的精巧。

通过使用一个十进制计数器前面的六个输出，来点亮不同的LED组合。

这些LED放置在电路板的一边，形成一个普通骰子的圆点布局。

一个额外的LED放置在中间，用来组成“1”、“3”、“5”的图案。

为了模仿一个真实骰子旋转时的情况，我们将点数出现的次序打乱，而不是按照1、2、3、4、5、6的顺序出现。

你会首先发现这个电路的第一个特征是十进制计数器CD4017的管脚2，它看起来没接任何的东西。

你只有仔细研究组成1、2、3、4、5、6这些数字的LED后才会注意到组成构成数字2的LED也会在数字3、4、5、6里面用到。

这两个LED只有在等于数字1的时候才会熄灭。

我们已经运用这个事实来减少元件的数量。

此电路的另外一个重要特征是运用了三级管做为缓冲，这是必须的，主要用其利用其电流放大能力充分驱动这些LED来获得最高的亮度。

我们知道，CD4017的输出管脚由于输出电流太小，是无法直接驱动LED的。

电路上面的10k电阻具有双重作用，他们用来作为三级管开启的门限电阻和三级管基极的限流电阻。
