贴片、直插LED简单DIY和计算方法
- 格式:doc
- 大小:524.50 KB
- 文档页数:5

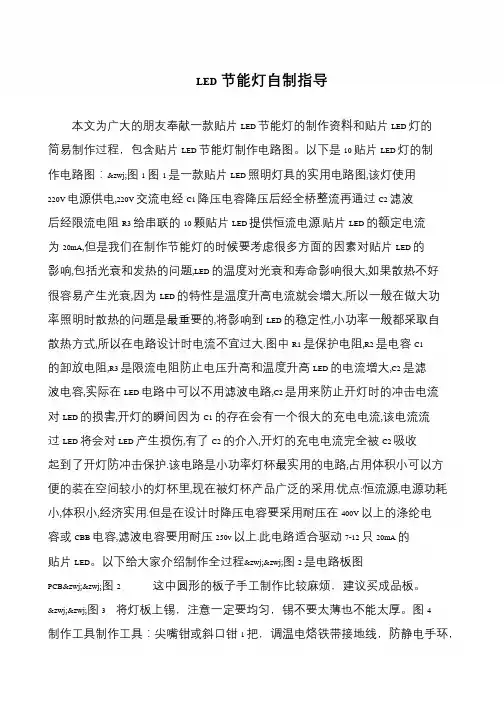

LED节能灯自制指导本文为广大的朋友奉献一款贴片LED 节能灯的制作资料和贴片LED 灯的简易制作过程,包含贴片LED 节能灯制作电路图。
以下是10 贴片LED 灯的制作电路图:‍图1 图1 是一款贴片LED 照明灯具的实用电路图,该灯使用220V 电源供电,220V 交流电经C1 降压电容降压后经全桥整流再通过C2 滤波后经限流电阻R3 给串联的10 颗贴片LED 提供恒流电源.贴片LED 的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED 的影响,包括光衰和发热的问题,LED 的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED 的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED 的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1 是保护电阻,R2 是电容C1 的卸放电阻,R3 是限流电阻防止电压升高和温度升高LED 的电流增大,C2 是滤波电容,实际在LED 电路中可以不用滤波电路,C2 是用来防止开灯时的冲击电流对LED 的损害,开灯的瞬间因为C1 的存在会有一个很大的充电电流,该电流流过LED 将会对LED 产生损伤,有了C2 的介入,开灯的充电电流完全被C2 吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V 以上的涤纶电容或CBB 电容,滤波电容要用耐压250v 以上.此电路适合驱动7-12 只20mA 的贴片LED。
以下给大家介绍制作全过程‍‍图2 是电路板图PCB‍‍图2 这中圆形的板子手工制作比较麻烦,建议买成品板。
‍‍图3 将灯板上锡,注意一定要均匀,锡不要太薄也不能太厚。
LED显示屏功率计算方法LED显示屏功率计算方法计算一个单元板的电流数的公式如下:单元板电流=(单元板总像素数*每像素发光管数*单个发光管电流大小/扫描数)单个发光管电流大小普通在0.005到0.02,普通能够取值0.01A扫描数普通室内是16扫,半户外是8扫或16扫,室外普通是4扫、2扫、或静态(1扫)。
例如一个5.0双基色的室内单元板满负荷(全亮)的时候大概点流总数是:(32*64)*2*0.01/16=2.56 A也就是说,40A电源能够带:40/2.56=16块一个平方米,功耗是:2.56 A*5V/(0.488长*0.244高)=107瓦/平方米然而有些发光管能够需求用0.02A电流计算,以致更高,这样就会发生更大的功耗。
这样的板子亮度稍高然而发热勇猛、冗杂烧坏、灯管也会快速老化,是很蹩脚的想象。
但愿你没有买到这样的单元板子。
再例如户外4扫全彩(2红1绿1蓝)8*16点阵单元模块,电流是:(8*16)*4*0.015/4=1.92 A也就是说,40A电源能够带:40/1.92=21块一个平方米,功耗是:1.92 A*5 V/(0.256长*0.128高)=292瓦/平方米这里挑选发光管的大概电流是0.015A,由于有些纯绿和蓝色发光管电流特地。
而且由于色彩婚配效果,只能大概估计。
从驱动IC的输入脚到像素点之间实施"点对点"的控制叫做静态驱动,从驱动IC 输入脚到像素点之间实施"点对列"的控制叫做扫描驱动,他需求行控制电路:从驱动板上能够很清楚的看出:静态驱动不需求行控制电路,利息教高、但显示效果好、动摇性好、亮度丧失教小等;扫描驱动它需求行控制电路,但利息低,显示效果差,亮度丧失教大等。
在肯定的显示区域内,同时点亮的行数与整个区域行数的比例,称扫描方式;室内单双色普通为1/16扫描,室内全彩普通是1/8扫描,室外单双色普通是1/4扫描,室外全彩普通是静态扫描。

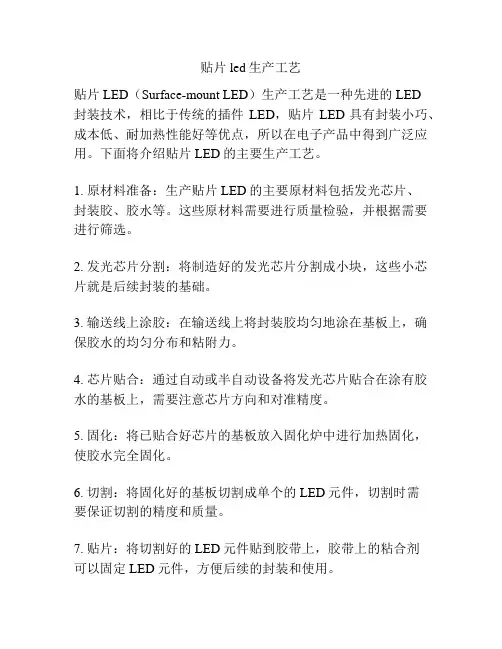

贴片led生产工艺贴片LED(Surface-mount LED)生产工艺是一种先进的LED封装技术,相比于传统的插件LED,贴片LED具有封装小巧、成本低、耐加热性能好等优点,所以在电子产品中得到广泛应用。
下面将介绍贴片LED的主要生产工艺。
1. 原材料准备:生产贴片LED的主要原材料包括发光芯片、封装胶、胶水等。
这些原材料需要进行质量检验,并根据需要进行筛选。
2. 发光芯片分割:将制造好的发光芯片分割成小块,这些小芯片就是后续封装的基础。
3. 输送线上涂胶:在输送线上将封装胶均匀地涂在基板上,确保胶水的均匀分布和粘附力。
4. 芯片贴合:通过自动或半自动设备将发光芯片贴合在涂有胶水的基板上,需要注意芯片方向和对准精度。
5. 固化:将已贴合好芯片的基板放入固化炉中进行加热固化,使胶水完全固化。
6. 切割:将固化好的基板切割成单个的LED元件,切割时需要保证切割的精度和质量。
7. 贴片:将切割好的LED元件贴到胶带上,胶带上的粘合剂可以固定LED元件,方便后续的封装和使用。
8. 封装:将贴在胶带上的LED元件封装到塑料封装材料中,封装过程中需要控制温度和压力,确保封装的质量。
9. 照明测试:对封装好的LED进行照明测试,测试其亮度、色温、色彩等参数是否符合要求。
10. 分选和分级:将测试合格的LED按照亮度、色彩等要求进行分选和分级,以满足不同的客户需求。
11. 邮寄和包装:对分选好的LED进行邮寄和包装,以便于后续销售和使用。
以上是贴片LED的主要生产工艺,每个工艺都需要严格控制,以确保质量和性能。
随着科技的不断发展,贴片LED的生产工艺也在不断进化和改进,以满足市场的需求和创新。

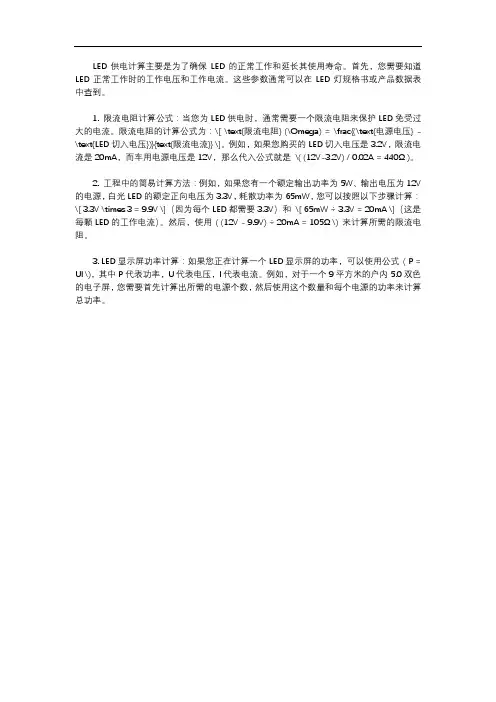

LED供电计算主要是为了确保LED的正常工作和延长其使用寿命。
首先,您需要知道LED正常工作时的工作电压和工作电流。
这些参数通常可以在LED灯规格书或产品数据表中查到。
1. 限流电阻计算公式:当您为LED供电时,通常需要一个限流电阻来保护LED免受过大的电流。
限流电阻的计算公式为:\[ \text{限流电阻} (\Omega) = \frac{(\text{电源电压} - \text{LED切入电压})}{text{限流电流}} \]。
例如,如果您购买的LED切入电压是3.2V,限流电流是20mA,而车用电源电压是12V,那么代入公式就是\( (12V-3.2V) / 0.02A = 440Ω )。
2. 工程中的简易计算方法:例如,如果您有一个额定输出功率为5W、输出电压为12V 的电源,白光LED的额定正向电压为
3.3V,耗散功率为65mW,您可以按照以下步骤计算:\[ 3.3V \times 3 = 9.9V \](因为每个LED都需要3.3V)和\[ 65mW ÷ 3.3V = 20mA \](这是每颗LED的工作电流)。
然后,使用( (12V - 9.9V) ÷ 20mA = 105Ω \) 来计算所需的限流电阻。
3. LED显示屏功率计算:如果您正在计算一个LED显示屏的功率,可以使用公式( P = UI \),其中P代表功率,U代表电压,I代表电流。
例如,对于一个9平方米的户内5.0双色的电子屏,您需要首先计算出所需的电源个数,然后使用这个数量和每个电源的功率来计算总功率。
LED显示屏箱体组成计算方法一、LED显示屏组成材料1、LED与LED显示屏LED 的发光颜色和发光效率与制作LED 的材料和工艺有关,目前广泛使用的有红、绿、蓝(R、G、B)三种。
由于LED 工作电压低(仅1.5-3V ),能主动发光且有一定亮度,亮度又能用电压(或电流)调节,本身又耐冲击、抗振动、寿命长(10 万小时),所以在大型的显示设备中,目前尚无其他的显示方式与LED 显示方式匹敌。
把红色和绿色的LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏;把红、绿、蓝三种LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。
制作室内LED显示屏的象素尺寸一般是2-10 毫米,常常采用把几种能产生不同基色的LED 管芯封装成一体,室外LED显示屏的象素尺寸多为12-26 毫米,每个象素由若干个各种单色LED 组成,常见的成品称象素筒,双色象素筒一般由3 红 2 绿组成,三色象素筒用 2 红 1 绿1 兰组成。
无论用LED 制作单色、双色或三色屏,欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节,其调节的精细程度就是显示屏的灰度等级。
灰度等级越高,显示的图像就越细腻,色彩也越丰富,相应的显示控制系统也越复杂。
一般256 级灰度的图像,颜色过渡已十分柔和,而16 级灰度的彩色图像,颜色过渡界线十分明显。
所以,彩色LED显示屏当前都要求做成256 级灰度的。
2、应用于显示屏的LED 发光材料有以下几种形式:①LED 发光灯(或称单灯) 一般由单个LED 晶片,反光碗,金属阳极,金属阴极构成,外包具有透光聚光能力的环氧树脂外壳。
可用一个或多个(不同颜色的)单灯构成一个基本像素,由于亮度高,多用于户外显示屏。
②LED 点阵模块由若干晶片构成发光矩阵, 用环氧树脂封装于塑料壳内。
适合行列扫描驱动,容易构成高密度的显示屏,多用于户内显示屏。
③贴片式LED 发光灯( 或称SMD LED) 就是LED 发光灯的贴焊形式的封装,可用于户内全彩色显示屏,可实现单点维护,有效克服马赛克现象。

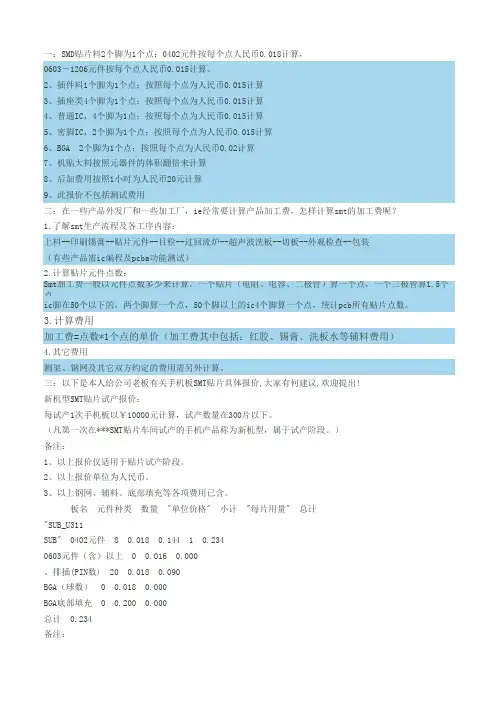

一:SMD贴片料2个脚为1个点;0402元件按每个点人民币0.018计算,0603-1206元件按每个点人民币0.015计算。
2、插件料1个脚为1个点;按照每个点为人民币0.015计算3、插座类4个脚为1个点;按照每个点为人民币0.015计算4、普通IC,4个脚为1点;按照每个点为人民币0.015计算5、密脚IC,2个脚为1个点;按照每个点为人民币0.015计算6、BGA 2个脚为1个点;按照每个点为人民币0.02计算7、机贴大料按照元器件的体积翻倍来计算8、后加费用按照1小时为人民币20元计算9、此报价不包括测试费用二:在一些产品外发厂和一些加工厂,ie经常要计算产品加工费,怎样计算smt的加工费呢?1.了解smt生产流程及各工序内容:上料--印刷锡膏--贴片元件--目检--过回流炉--超声波洗板--切板--外观检查--包装(有些产品需ic编程及pcba功能测试)2.计算贴片元件点数:Smt加工费一般以元件点数多少来计算,一个贴片(电阻、电容、二极管)算一个点,一个三极管算1.5个点,ic脚在50个以下的,两个脚算一个点,50个脚以上的ic4个脚算一个点,统计pcb所有贴片点数。
3.计算费用加工费=点数*1个点的单价(加工费其中包括:红胶、锡膏、洗板水等辅料费用)4.其它费用测架、钢网及其它双方约定的费用需另外计算。
三:以下是本人给公司老板有关手机板SMT贴片具体报价,大家有何建议,欢迎提出!新机型SMT贴片试产报价:每试产1次手机板以¥10000元计算,试产数量在300片以下。
(凡第一次在***SMT贴片车间试产的手机产品称为新机型,属于试产阶段。
) 备注:1、以上报价仅适用于贴片试产阶段。
2、以上报价单位为人民币。
3、以上钢网、辅料、底部填充等各项费用已含。
板名 元件种类 数量 "单位价格" 小计 "每片用量" 总计"SUB_U311SUB" 0402元件 8 0.018 0.144 1 0.2340603元件(含)以上 0 0.016 0.000、排插(PIN数) 20 0.018 0.090BGA(球数) 0 0.018 0.000BGA底部填充 0 0.200 0.000总计 0.234备注:1、以上报价仅适用于贴片量产阶段。
记账实操-LED显示屏功率计算公式LED显示屏的功率计算方法主要包括:1、基本功率计算公式:使用基本的物理公式P=UI,其中P代表功率,U代表电压,I代表电流。
对于LED显示屏,常用的电源电压是5V,电源电流可以是30A或40A。
例如,如果使用40A的电源,每个电源提供5V和40A的输出,那么单个电源的功率就是5V×40A=200。
如果需要计算更大显示屏的功率,只需将电源数量相加即可。
功率的公式是P=UI;P代表功率,U代表电压,I代表电流,通常我们所用的电源电压是5V,电源是30A和40A;单色是8块单元板1个40A的电源,双色是6块单元板1个电源;户外屏的功率参照网站上“产品参数”里,那边都很明确的,下面将举1个例子。
某单位要做9个平方米的户内5.0双色的电子屏,计算最大需要多少功率。
先要算出40A的电源个数=9(0.244*0.488)/6=12.5=13只电源(要整数,以大为标准)那么很简单,最大功率P=13 只*40A*5V=2600W。
简单来讲:LED显示屏功率= 一只开关电源的功率x 这个屏一共用了多少只开关电源一只开关电源的功率=UI=5V 乘以40A = 200 W如果这个屏一共用了13只开关电源,则LED显示屏功率= 200 x 13 = 2600 w2、按点数计算功率:另一种方法是按显示屏的点数来计算功率,每点的功率大约为0.3W,总功率则是每点的功率乘以总点数。
这种方法考虑了显示屏的最大功率,并建议乘以一个系数(如1.3)来估算最大可能功耗。
平均功耗大约是最大功耗的一半。
综合考虑因素:计算LED显示屏的功率时,还需要考虑其他因素,如显示屏的亮度、每天的工作时间等。
亮度越高,功耗通常越大。
工作时间越长,每天的总功耗也相应增加。
此外,由于电能转换和屏体间辅助设备的功耗,实际使用中的总功率可能会比理论计算值稍高。

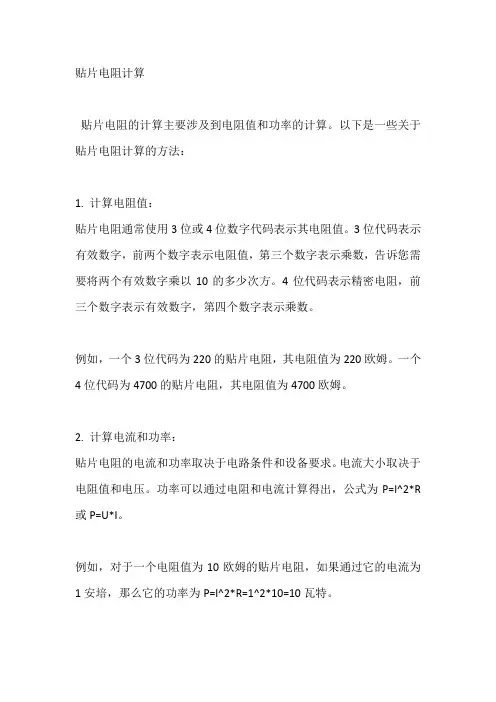

贴片电阻计算
贴片电阻的计算主要涉及到电阻值和功率的计算。
以下是一些关于贴片电阻计算的方法:
1. 计算电阻值:
贴片电阻通常使用3位或4位数字代码表示其电阻值。
3位代码表示有效数字,前两个数字表示电阻值,第三个数字表示乘数,告诉您需要将两个有效数字乘以10的多少次方。
4位代码表示精密电阻,前三个数字表示有效数字,第四个数字表示乘数。
例如,一个3位代码为220的贴片电阻,其电阻值为220欧姆。
一个4位代码为4700的贴片电阻,其电阻值为4700欧姆。
2. 计算电流和功率:
贴片电阻的电流和功率取决于电路条件和设备要求。
电流大小取决于电阻值和电压。
功率可以通过电阻和电流计算得出,公式为P=I^2*R 或P=U*I。
例如,对于一个电阻值为10欧姆的贴片电阻,如果通过它的电流为1安培,那么它的功率为P=I^2*R=1^2*10=10瓦特。
3. 考虑电阻的发热和稳定性:
贴片电阻在计算电流和功率时,需要考虑电阻的发热情况。
过大的电流和功率会导致电阻发热严重,可能损坏电阻。
因此,在实际应用中,要确保电阻的额定功率和实际功率相匹配。
综上所述,贴片电阻的计算需要考虑电阻值、电流和功率等因素。
在实际应用中,要根据电路需求和设备条件进行计算,并确保电阻的稳定性和安全性。

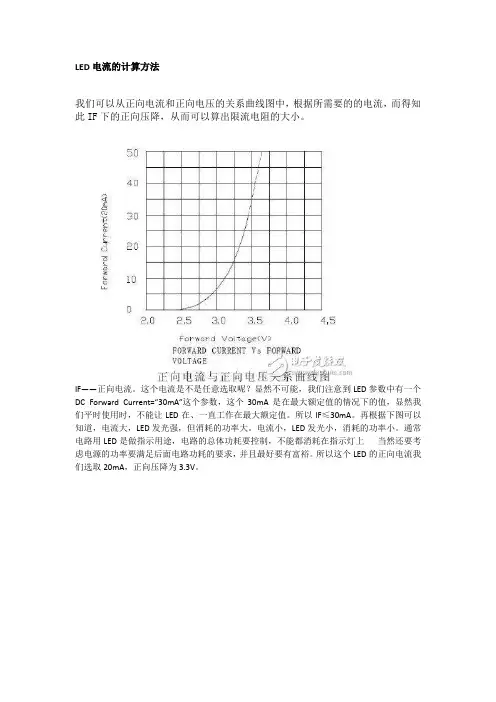

LED电流的计算方法我们可以从正向电流和正向电压的关系曲线图中,根据所需要的的电流,而得知此IF下的正向压降,从而可以算出限流电阻的大小。
IF——正向电流。
这个电流是不是任意选取呢?显然不可能,我们注意到LED参数中有一个DC Forward Current=“30mA”这个参数,这个30mA是在最大额定值的情况下的值,显然我们平时使用时,不能让LED在、一直工作在最大额定值。
所以IF≤30mA。
再根据下图可以知道,电流大,LED发光强,但消耗的功率大。
电流小,LED发光小,消耗的功率小。
通常电路用LED是做指示用途,电路的总体功耗要控制,不能都消耗在指示灯上当然还要考虑电源的功率要满足后面电路功耗的要求,并且最好要有富裕。
所以这个LED的正向电流我们选取20mA,正向压降为3.3V。
Peak Forward Current-最大电流峰值,只有通过二极管允许的最大正向脉冲电流。
LED 极限电流。
(这是一个脉冲值,占空比1/10,0.1ms)。
这并不是说LED正向电流可以取这个值,这是一个极限电流,当超过这个极限时,LED可能烧坏,所以一般电路需要有限的电流电阻。
像LED这样的元件通常网上都找不到相对应的DataSheet,这时候可以根据经验,估算出限流电阻的大小。
发光二极管工作电流分析发光二极管电路的设计原理:发光二极管的反向击穿电压约5伏。
它的正向伏安特性曲线很陡,使用时必须串联限流电阻以控制通过管子的电流。
限流电阻R可用下式计算:R=(E-UF)/IF式中E为电源电压,UF为LED的正向压降,IF为LED的一般工作电流。
注意:在实际设计中,往往提高限流电阻值来降低工作电流方法延长使用寿命,经验值3-8MA。
2、特性分析:(1)亮度与电流不是线性关系,电流大到一定值时,亮度变化不大。
只要电流超过了最大正向电流就会烧了。
特殊的主要看资料,一般的电流选定在3-20mA。
(2)发光二极管是电流型器件,通常静态显示有10 mA就有足够亮度,极限值在50mA以下。

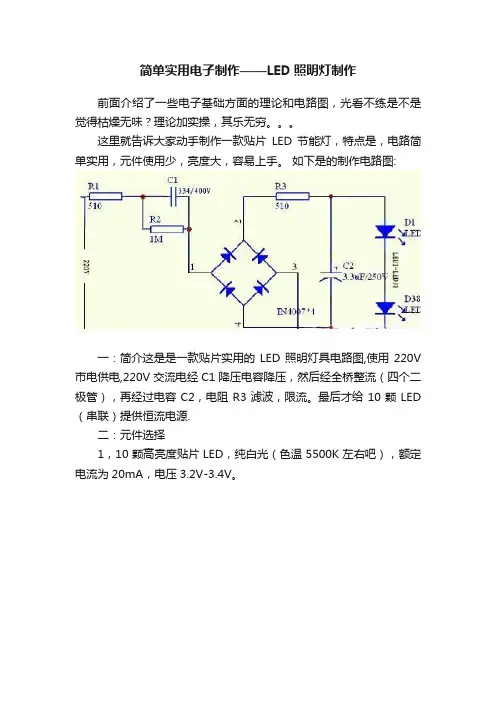

简单实用电子制作——LED照明灯制作前面介绍了一些电子基础方面的理论和电路图,光看不练是不是觉得枯燥无味?理论加实操,其乐无穷。
这里就告诉大家动手制作一款贴片LED节能灯,特点是,电路简单实用,元件使用少,亮度大,容易上手。
如下是的制作电路图:一:简介这是是一款贴片实用的LED照明灯具电路图,使用220V 市电供电,220V交流电经C1降压电容降压,然后经全桥整流(四个二极管),再经过电容C2,电阻R3滤波,限流。
最后才给10颗LED (串联)提供恒流电源.二:元件选择1,10颗高亮度贴片LED,纯白光(色温5500K左右吧),额定电流为20mA,电压3.2V-3.4V。
2,电路板(即PCB),建议购买铝基板,因为LED的工作温度对光衰和寿命影响很大,如果散热不好很容易产生光衰(也就是说亮度变小),所以,使用铝基板散热好,某宝上有成品板,铝基,铜基,圆形,方形都有,根据自己喜好选择。
3,降压电容的耐压须在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上。
三,原理介绍:图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容(在前面的开关电源中有讲过),C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2,开灯的充电电流完全被C2吸收起到了开灯防冲击保护。
四,制作全过程1,将基板上锡(电烙铁会用吗?电烙铁和万用表的使用是最基本,如果不会可以留言问我),一定要均匀,锡不要太薄也不能太厚。
2,焊接贴片LED: 将上好锡的电路板安装正面朝上,将贴片LED极性方向放好,固定贴片LED后就可以进行焊接,焊接要用30瓦左右的烙铁,焊接时间不能超过2秒。
重点注意:注意贴片LED正面有一个角有缺口,缺口处脚为正极,安装方向一定要一致,切勿装反!LED是单向导(其实也叫发光二极管)而本电路是串联电路,只要有一只装反整组灯就不会亮。

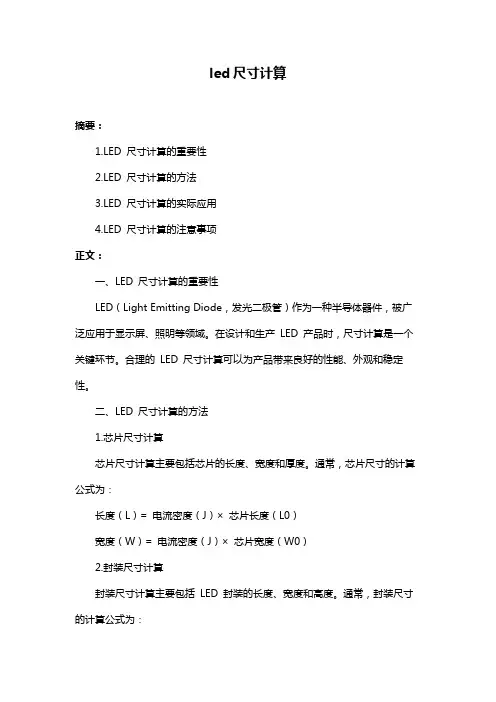

led尺寸计算摘要:1.LED 尺寸计算的重要性2.LED 尺寸计算的方法3.LED 尺寸计算的实际应用4.LED 尺寸计算的注意事项正文:一、LED 尺寸计算的重要性LED(Light Emitting Diode,发光二极管)作为一种半导体器件,被广泛应用于显示屏、照明等领域。
在设计和生产LED 产品时,尺寸计算是一个关键环节。
合理的LED 尺寸计算可以为产品带来良好的性能、外观和稳定性。
二、LED 尺寸计算的方法1.芯片尺寸计算芯片尺寸计算主要包括芯片的长度、宽度和厚度。
通常,芯片尺寸的计算公式为:长度(L)= 电流密度(J)× 芯片长度(L0)宽度(W)= 电流密度(J)× 芯片宽度(W0)2.封装尺寸计算封装尺寸计算主要包括LED 封装的长度、宽度和高度。
通常,封装尺寸的计算公式为:长度(L)= 芯片长度(L0)+ 封装间距(S)宽度(W)= 芯片宽度(W0)+ 封装间距(S)高度(H)= 封装厚度(T)3.散热器尺寸计算散热器尺寸计算主要包括散热器的长度、宽度和高度。
通常,散热器尺寸的计算公式为:长度(L)= 芯片长度(L0)+ 散热器间距(S)宽度(W)= 芯片宽度(W0)+ 散热器间距(S)高度(H)= 散热器厚度(T)三、LED 尺寸计算的实际应用在实际应用中,LED 尺寸计算可以为产品设计提供重要依据。
例如,在LED 显示屏设计中,合理的尺寸计算可以确保显示屏具有良好的显示效果和稳定性;在LED 照明产品设计中,合理的尺寸计算可以提高照明效果和产品美观度。
四、LED 尺寸计算的注意事项1.在进行LED 尺寸计算时,要充分考虑产品的实际需求,确保尺寸合理。
2.计算过程中,要使用准确的参数和数据,以提高计算结果的准确性。
3.在设计过程中,要充分考虑散热、光学和结构等因素,以保证产品的性能和稳定性。
总之,LED 尺寸计算对于LED 产品的设计、生产和性能优化具有重要意义。
什么是直插式LED?带引脚的,也就是有两根金属丝的,焊接时需要把引脚从电路板的孔穿过去焊接。
贴片的直接焊在电路板上,板子上不用打孔LED硅胶是LED光电行业有机硅胶材料的总称。
由于环氧的抗臭氧能力较弱以致于胶体变黄,影响透光效LED硅胶果,而硅胶材料具有的抗大气老化、紫外老化等优异性能,在高端的产品应用上环氧树脂己被LED硅胶材料所取代。
国内外知名品牌有:英国的高阳化学、日本的日立化学(HITACHEM)、道康宁、信越、东芝、台湾的天宝等等。
一、分类1.按分子链基团的种类分:可分为甲基系有机硅胶与笨基系有机硅胶。
目前LED光电市场上所广泛应用的大多数是甲基系有机硅胶,苯基系有机硅胶由于成本较高,只在高要求的领域中使用。
2.按使用领域分:可分为LED灯珠封装用有机硅胶与LED应用产品灌封用硅胶。
LED灯珠封装用有机硅胶包括透镜填充硅胶和LED固晶硅胶等,LED应用产品灌封用硅胶价格比较低,只要是防水之用,如LED水低灯灌封硅胶、太阳能LED灯密封硅胶、LED显示屏保护硅胶、LED模组透明硅胶等。
3.按硫化条件分:可分为高温硫化型LED硅胶与室温硫化型LED硅胶。
无论哪一种类型的硅胶,硫化时都不发生放热现象。
高温硫化硅胶是高分子量的聚硅氧烷(分子量一般为40~80万),室温硫化硅橡胶一般分子量较低(3~6万),在分子链的两端(有时中间也有)各带有一个或两个官能团,在一定条件下(空气中的水分或适当的催化剂),这些官能团可发生反应,从而形成高分子量的交联结构。
室温硫化硅橡胶按其硫化机理可分为缩合型和加成型;按其包装方式可分为双组分和单组分两种类型。
二、性能特征LED硅胶产品的基本结构单元是由硅-氧链节构成的,侧链则通过硅原子与其他各种有机基团相连。
因此,在大功率LED硅胶产品的结构中既含有"有机基团",又含有"无机结构",这种特殊的组成和分子结构使它集有机物的特性与无机物的功能于一身。
贴片led工作电压和电流贴片LED,也叫做平面LED,是一种广泛使用的可以在灯板上连接和拼接的半导体组件,具有体积小、功耗低和抗电磁波干扰能力强等特点。
贴片LED具有高灵敏度,高发光效率,低电流消耗,低功耗,耐高温,耐低温,良好的耐电压性能和高密度、多种用途的优点。
由于贴片LED的多种特点和优点,得到了广泛的应用。
贴片LED在使用过程中,电压和电流是两个不可分割的重要参数,它们会影响LED的发光效果,所以在安装贴片LED时,必须理解其工作电压和电流的计算方法,以及电路的其他参数对LED的影响。
首先,要知道贴片LED的工作电压。
贴片LED的工作电压计算,主要是考虑贴片LED的电子极化,也就是显示贴片LED的正负极的情况,其计算公式如下:V=VF+VLVF是贴片LED的正极电压,VL是反极电压。
应该注意的是,正负极电压的大小根据每个型号的贴片LED,以及环境温度和潮湿度不同而有所不同,具体值可以从贴片LED的规格书中获得。
接着,确定贴片LED的工作电流,电流的大小在很大程度上取决于电源的输出电压,也是必须要考虑的因素之一,它的计算公式如下: I=V/RI是贴片LED的工作电流,V是贴片LED的驱动电压,R是驱动电路上的阻值,又称为LED的驱动电阻。
LED的驱动电阻值是在工作电流范围内考虑贴片LED的漏电流及热耗散,从而确定的。
贴片LED安装过程中,电压和电流是不可分割的因素,应根据其特性和电路参数正确计算工作电压和电流,以保证贴片LED正常发光。
此外,在安装过程中,不要忘记避免机械振动,过大的机械振动会破坏LED的对称极性,使LED运行异常,影响其发光效果。
贴片LED的工作电压和电流是在正确使用LED的过程当中必不可少的参数,它们不仅影响LED的发光效果,也影响其使用寿命,因此要正确确定这两个参数,以保证贴片LED能够正常工作。
贴片运放制作简易教程
第一步,先把贴片运放焊接到转换PCB上,使用一个焊接放大镜做辅助(这东西上面有夹子)。
把OP放到适当的位置上,夹牢。
滴上一滴水性助焊剂,然后用拖焊法一拖就焊好了一侧,一次把4片OP都焊接完。
然后4小片都分别掰开。
第二步,找一个现成的单转双DIP的OP插座,没有的话直接用DIP-8的OP插座也行,把插针装上去。
第三步,把转换板放上去(这一步其实是为了定位),然后焊接完。
定位的目的是为了保证插针与PCB之间焊接完成之后,以后安装到DIP插座上不至于困难。
顺便显摆一下前段时间做的一个物料A1pre前级,尽管声音上没听出什么具体区别来,感官是决定消费意愿的首要因素。
元件基本上是全DALE 1/4W电阻、运放是N年前的老版白字OPA2604、滤波采用ELNA RJH、退耦电解是nichicon MUSE。
LED显示屏箱体组成计算方法一、LED显示屏组成材料1、LED与LED显示屏LED 的发光颜色和发光效率与制作LED 的材料和工艺有关,目前广泛使用的有红、绿、蓝(R、G、B)三种。
由于LED 工作电压低(仅1.5-3V ),能主动发光且有一定亮度,亮度又能用电压(或电流)调节,本身又耐冲击、抗振动、寿命长(10 万小时),所以在大型的显示设备中,目前尚无其他的显示方式与LED 显示方式匹敌。
把红色和绿色的LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏;把红、绿、蓝三种LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。
制作室内LED显示屏的象素尺寸一般是2-10 毫米,常常采用把几种能产生不同基色的LED 管芯封装成一体,室外LED显示屏的象素尺寸多为12-26 毫米,每个象素由若干个各种单色LED 组成,常见的成品称象素筒,双色象素筒一般由3 红 2 绿组成,三色象素筒用 2 红 1 绿1 兰组成。
无论用LED 制作单色、双色或三色屏,欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节,其调节的精细程度就是显示屏的灰度等级。
灰度等级越高,显示的图像就越细腻,色彩也越丰富,相应的显示控制系统也越复杂。
一般256 级灰度的图像,颜色过渡已十分柔和,而16 级灰度的彩色图像,颜色过渡界线十分明显。
所以,彩色LED显示屏当前都要求做成256 级灰度的。
2、应用于显示屏的LED 发光材料有以下几种形式:①LED 发光灯(或称单灯) 一般由单个LED 晶片,反光碗,金属阳极,金属阴极构成,外包具有透光聚光能力的环氧树脂外壳。
可用一个或多个(不同颜色的)单灯构成一个基本像素,由于亮度高,多用于户外显示屏。
②LED 点阵模块由若干晶片构成发光矩阵, 用环氧树脂封装于塑料壳内。
适合行列扫描驱动,容易构成高密度的显示屏,多用于户内显示屏。
③贴片式LED 发光灯( 或称SMD LED) 就是LED 发光灯的贴焊形式的封装,可用于户内全彩色显示屏,可实现单点维护,有效克服马赛克现象。
LED室内全彩方案中相关的数值计算方法单元板数量计算方法:屏体宽度(米)÷单元板宽度(米)=单元板数量[水平](块)屏体高度(米)÷单元板高度(米)=单元板数量[垂直](块)物理分辨率计算方法:单元板数量[水平]X单元板分辨率[水平]=整屏物理分辨率[水平]单元板数量[垂直]X单元板分辨率[垂直]=整屏物理分辨率[垂直]屏体显示面积计算方法:单元板数量[水平]X单元板宽度(米)=屏体显示宽度(米)单元板数量[垂直]X单元板高度(米)=屏体显示高度(米)屏体显示面积=屏体显示宽度(米)X屏体显示高度(米)举例说明:PH7.62全彩方案客户要求的屏体尺寸:4(米)X 3(米)单元板数量:水平:4(米)÷0.244(米)=16(块)垂直:3(米)÷0.122(米)=25(块){说明:由于单元板只能整块控制,所以后面的值只能是整数,小数点后面的值可采取四舍五入法}物理分辨率: 水平:16(块)X32(点)=512(点)垂直:25(块)X16(点)=400(点)屏体显示面积:水平(长):16(块)X0.244(米)=3.90(米)垂直(高):25(块)X0.122(米)=3.05(米)整屏显示面积:3.90(米)X3.05(米)=11.895(平米)LED室内全彩屏相关知识问答1.室内LED电子显示屏的发展经历了那几个阶段?∙第一阶段为室内模块方式的显示屏;∙第二阶段为插灯方式的显示屏;∙第三阶段发展到贴片方式显示屏,室内贴片LED全彩电子显示屏是在模块全彩屏上的又一次飞越。
2.室内表贴分为哪几种类型?∙三合一表贴∙三并一表贴即分离表贴∙亚表贴3.什么是三合一表贴?三合一表贴是指三个发光点封装在同一个点里面的合成。
4.什么是三并一表贴(分离表贴)?三并一表贴(分离表贴)是指红\\绿\\蓝三个发光点分开封装的,封装后又和亚表贴的一样排列成一个像素点.5.什么是亚表贴?亚表贴:是指由三个方灯在一条直线上排列成一个像素,也就是外观看上去有点像表贴但跟表帖有本质的不同,所以起名曰:“亚”表帖6.三并一表贴全彩与以往的模块全彩相比,它有那些优越性?(一)模块全彩的特性∙匀性较差:整屏无法做到一个色彩均匀的效果,即马赛克现象,这是模块全彩屏产品本身的特性。
贴片、直插LED简单DIY和计算方法
2018.01.29 –云冰暮雪 -
一个LED有着很多参数,波长(即发光颜色)、电压、额定电流、光强、色温、反向漏电流等等,对于我们DIY一些要求不严的小玩意如手电、灯饰来说,只需知道电压和额定电流就可以了。
当LED两端的电压在其范围上下变动较大时,就会出现闪烁。
常用LED红光、黄光是2.0±0.2V,额定电流20mA;白绿蓝是3.0±0.3V,额定电流20mA;大功率1W是3.0±0.3V,额定电流350mA。
比如用一个5V电池直接串一个白光LED,是点不亮的,而加一个电阻200Ω,它就亮了,电流大概10mA;如果加的电阻是75Ω,它也亮了,而且很亮,电流大概26mA,然后,过不久它就烧了。
所以在LED简单应用电路中,电流很重要,选择合适的限流电阻是关键。
如上图电路,如何计算R的合适大小呢?电源直流5V,白光LED。
R的电压:Ur=U-Ud=5-3=2V R最小值Rmin=Ur/0.02A=100Ω R功率Pr=Ur^2/R=0.04W LED功率Pd=Ud*I=3*0.02=0.06W.
那么选一个200Ω的电阻时,R的电压还是:Ur=U-Ud=5-3=2V 此时电路的电流
I=Ur/R=2/200=0.01A=10mA。
其实10mA的电流灯就挺亮的了,而且能保证使用寿命。
电路的不足之处是限流电阻R功耗较大,解决方法是更换合适电压的电源。
比如更换成3.7V的电源,则Ur=U-Ud=3.7-3=0.7V R最小值Rmin=Ur/0.02A=35Ω R功率
Pr=Ur^2/R=0.014W LED功率不变Pd=Ud*I=3*0.02=0.06W.一句话,要减小R的功耗就要让R得到的电压变小。
假如现在要DIY一个用手机充电器充电的小手电筒,有:
1、闲置手机锂电池(或18650电池)一个
2、开关一个
3、直插5mm白光LED10个(选择全部并联)
4、充电模块(T宝上三两块钱一个,也可自己DIY,可不要充电器输出5V的正负极
直接拉两根线接到电池上去啊,电池的充电限制电压是4.2V,5V直充电池会很快坏掉的,实在不想加模块就加个硅二极管,压降0.6-0.7V,没有充电指示和保护,充久了就自求多福吧)
5、电阻、导线及外壳等。
备注:最恰当的是每个并联电路各自加一个限流电阻,不然当有灯珠坏掉后其它支路的电流会随之增大,我这纯粹就是为了省点电阻。
来计算一下R大小吧。
首先要知道,手机锂电池和18650电池充满电大概4.2V,电快用完时大概3.7V 那么R的最小值Rmin=Ur/I并=(4.2V-3.0V)/(10*0.02A)=6Ω R功率
Pr=Ur^2/R=0.24W 所以,选一个10Ω 1/4W的电阻,这样
电池满电时:I并=Ir=Ur/R=1.2V/10Ω=0.12A 单个LED电流
I1=0.12/10=0.012A=12mA。
电池快用完电时:I并=Ir=Ur/R=0.7V/10Ω=0.07A 单个LED电流
I1=0.07/10=0.007A=7mA。
(灯的亮度也还可以)
假如不用电池直接用市电整流供电去点亮LED的话,可以在LED两端并联电容,用来吸收浪涌电流,增加抗干扰,保护LED。
附图DIY小手电:
完!希望能对刚接触LED的朋友有用处。
文中若是有出错地方烦请提出让我得以改正,提高自己,谢了。
2018.1.29 云冰暮雪。
