LED限流电阻的大小计算(原创)

LED应用中LED电路的形式及电阻的计算一、关于LED光源应用的简介：LED照明行业是一个新兴的行业，它以其独特的优点深受人们的青睐。

如今在光电工程中，提高光效，节约能源和高可靠性已经成为人们共同追求的目的。

我们在讨论和使用LED光源时，都会想到LED的寿命长、节约能源、亮度高等特点。

也正是因为如此LED光源才倍受欢迎。

LED光源虽有以上优点，去卩并不如人们所说的那么神奇。

只有给其配上合适、高效的LED电源、合理的电路设计、完善的防静电措施、正确的安装工艺才能充分发挥和利用LED光源的以上优点。

下面我就LED光源在工程应用中的一些常识做简单的介绍，供大家参考。

二、LED寿命的理解LED的使用寿命，一般认为在理想状态下有10万小时。

实际在使用过程中其光强会随使用时间的推移逐渐衰减，即电能转化为光能的效率逐渐降低。

我们能真正使用的有效光强范围应在其衰减到初始光强的70%以上时，寿命是否可以定义为光效逐渐降低至70%的时间段。

目前还没有明确的国家标准用来衡量。

而且LED的使用寿命与其芯片的质量和封装技术、工艺直接相关，据某LED封装厂的试验数据有些芯片在20mA条件下连续点亮4000 小时后其光亮度衰减已达50%。

但是随着技术、工艺的提高，光衰时间越来越缓慢，即寿命也越长。

三、LED的节能及可靠性LED是电流控制元件，通过流过的电流，直接将电能转变为光能，故也称光电转换器。

因其不存在摩擦损耗和机械损耗，所以在节能方面比一般的光源的效率高，但是LED光源并不能像一般的普通光源一样可以直接使用电网电压，它必须配置一个电压转换装置，提供满足其额定的电压、电流，才能正常使用，即LED专用电源。

但是各种不同的LED电源其性能和转换效率各不相同，所以选择合适、高效的LED专用电源，才能真正体现LED光源高效特性。

因为低效率的LED电源本身就需要消耗大量电能，在配合LED的使用过程中根本就体现不出LED的高效节能特性。

LED灯的限流电阻计算方法1. 介绍LED灯的基本原理及限流电阻的作用LED灯作为一种高效节能的照明产品，广泛应用于各种场合，其工作原理是通过半导体材料发光的特性来实现照明。

而限流电阻作为LED灯的重要组成部分，其作用是限制电流的大小，保护LED灯的正常工作，延长LED灯的使用寿命。

2. LED灯的工作原理LED灯是一种固态半导体器件，其工作原理是通过施加正向偏置电压，使得电子和空穴在半导体材料中复合发光。

在正常工作状态下，LED灯需要恒定的电流来保持发光的稳定性，而限流电阻的作用就是用来限制电流的大小，确保LED灯的正常工作。

3. 计算LED灯的限流电阻计算LED灯的限流电阻需要考虑LED的工作电压和所需的电流。

首先需要确定LED的工作电压，然后根据所需的电流来计算限流电阻的阻值。

常用的计算方法有两种，分别是基准电压法和功率法。

4. 基准电压法基准电压法是一种常用的LED限流电阻计算方法。

首先需要确定LED 的工作电压，然后根据LED的额定电流来计算限流电阻的阻值。

具体计算公式如下：限流电阻的阻值（Ω）=（电源电压-LED工作电压）/ LED额定电流5. 功率法功率法是另一种常用的LED限流电阻计算方法。

根据LED的额定功率和工作电压来计算限流电阻的阻值。

具体计算公式如下：限流电阻的阻值（Ω）=（电源电压-LED工作电压）/ LED额定功率6. 举例说明LED灯的限流电阻计算方法举例说明LED灯的限流电阻计算方法，假设一个LED灯的工作电压为3V，额定电流为20mA，电源电压为5V，那么根据基准电压法可以计算出限流电阻的阻值为：（5-3）/ 0.02 = 100Ω7. 总结LED灯的限流电阻计算方法通过以上介绍，我们可以了解到LED灯的限流电阻计算方法主要有基准电压法和功率法两种，根据LED的工作电压、额定电流和电源电压来计算限流电阻的阻值，这样可以确保LED灯的正常工作，延长LED 灯的使用寿命。

交流led 电限流电阻功率计算公式摘要：1.交流LED 电限流电阻功率计算公式的概述2.限流电阻的功率计算公式3.限流电阻的选择方法4.实际应用中的注意事项正文：一、交流LED 电限流电阻功率计算公式的概述在交流电路中，LED（发光二极管）电限流电阻的功率计算公式是一个关键的公式。

因为在实际应用中，我们需要确保LED 灯珠在合适的电流和电压下工作，以保证其性能和寿命。

通过这个公式，我们可以计算出合适的限流电阻值，从而实现对LED 灯珠的限流。

二、限流电阻的功率计算公式限流电阻的功率计算公式如下：P（电阻功率）= U^2 / R其中，P 表示电阻的功率，U 表示电阻承受的电压，R 表示电阻的阻值。

根据LED 灯珠的正向导通电压（Vf）和典型工作电流（If），我们可以计算出电阻的最大承受电压。

然后，将电源电压减去电阻最大承受电压，再除以LED 灯珠的工作电流，就可以得到限流电阻的阻值。

三、限流电阻的选择方法在选择限流电阻时，需要考虑以下几个方面：1.电阻的阻值要适中，以保证LED 灯珠在合适的电流和电压下工作。

阻值过小，会导致电流过大，可能损坏LED 灯珠；阻值过大，会导致电流过小，LED 灯珠亮度不足。

2.电阻的功率要足够大，以承受电路中的最大电流。

如果电阻功率不足，可能会导致电阻烧毁，影响电路的正常工作。

3.考虑电阻的稳定性和可靠性，选择质量可靠、稳定性好的电阻。

四、实际应用中的注意事项在实际应用中，还需要注意以下几点：1.根据电路的实际需求，选择合适的LED 灯珠和限流电阻。

2.在接入限流电阻时，要注意电阻的极性，正确连接到LED 灯珠的正负极。

3.考虑电路的稳定性和可靠性，避免因为电阻的故障导致整个电路的故障。

发光二极管限流电阻设计案例
假设要设计一个发光二极管（LED）的限流电路，要求LED的工作电流为20mA，电源电压为5V。

第一步，计算所需的限流电阻的阻值：
根据欧姆定律：电流=电压÷电阻，所以电阻=电压÷电流。

因此，所需的限流电阻的阻值为：
阻值= 5V ÷0.02A = 250Ω
第二步，选择最接近阻值的标准电阻：
在市场上可以购买到一系列的标准电阻，通常有5%、1%或更高的精度。

根据所需的阻值，选择最接近的标准电阻。

在这个例子中，最接近的标准电阻为220Ω，它的容差为5%。

第三步，计算实际的工作电流：
在实际连接电路时，考虑到限流电阻的容差，实际的工作电流可能会略微高于20mA。

因此，在实际的电路中，需要再次计算工作电流，以确保不会超过LED
的允许电流。

在这个例子中，假设所选的220Ω电阻的容差为5%，则实际的限流电阻的阻值在209Ω到231Ω之间。

实际的工作电流= 5V ÷实际的限流电阻的阻值
实际的工作电流在21.6mA到23.9mA之间。

如果这个实际的工作电流超过了LED的允许电流，则需要重新选择限流电阻或调整电源电压，以确保LED正常工作。

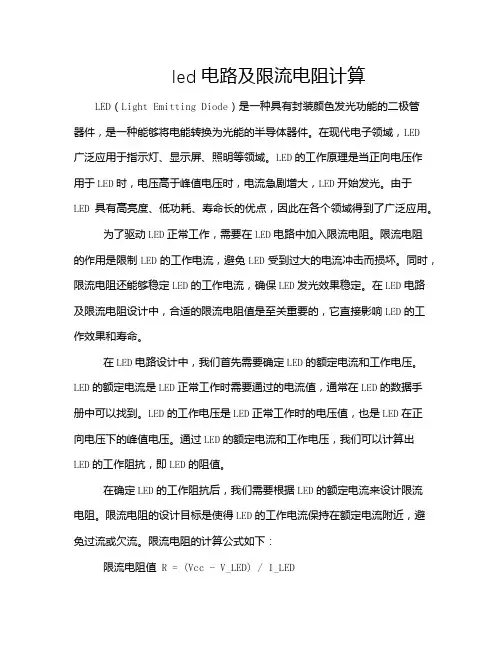

led电路及限流电阻计算LED（Light Emitting Diode）是一种具有封装颜色发光功能的二极管器件，是一种能够将电能转换为光能的半导体器件。

在现代电子领域，LED广泛应用于指示灯、显示屏、照明等领域。

LED的工作原理是当正向电压作用于LED时，电压高于峰值电压时，电流急剧增大，LED开始发光。

由于LED具有高亮度、低功耗、寿命长的优点，因此在各个领域得到了广泛应用。

为了驱动LED正常工作，需要在LED电路中加入限流电阻。

限流电阻的作用是限制LED的工作电流，避免LED受到过大的电流冲击而损坏。

同时，限流电阻还能够稳定LED的工作电流，确保LED发光效果稳定。

在LED电路及限流电阻设计中，合适的限流电阻值是至关重要的，它直接影响LED的工作效果和寿命。

在LED电路设计中，我们首先需要确定LED的额定电流和工作电压。

LED的额定电流是LED正常工作时需要通过的电流值，通常在LED的数据手册中可以找到。

LED的工作电压是LED正常工作时的电压值，也是LED在正向电压下的峰值电压。

通过LED的额定电流和工作电压，我们可以计算出LED的工作阻抗，即LED的阻值。

在确定LED的工作阻抗后，我们需要根据LED的额定电流来设计限流电阻。

限流电阻的设计目标是使得LED的工作电流保持在额定电流附近，避免过流或欠流。

限流电阻的计算公式如下：限流电阻值 R = (Vcc - V_LED) / I_LED其中，R为限流电阻值，Vcc为电源电压，V_LED为LED的正向工作电压，I_LED为LED的额定电流。

在实际设计LED电路时，我们可以选择最接近计算值的标准电阻值作为限流电阻，以获得最佳的LED电路设计效果。

同时，在设计电路时，还需要考虑LED的发光亮度、电源电压的稳定性等因素，以确保LED的正常工作和优异的发光效果。

总的来说，LED电路及限流电阻计算是LED电路设计中的重要环节，合理选择限流电阻值能够有效保护LED，确保LED的正常工作和稳定发光。

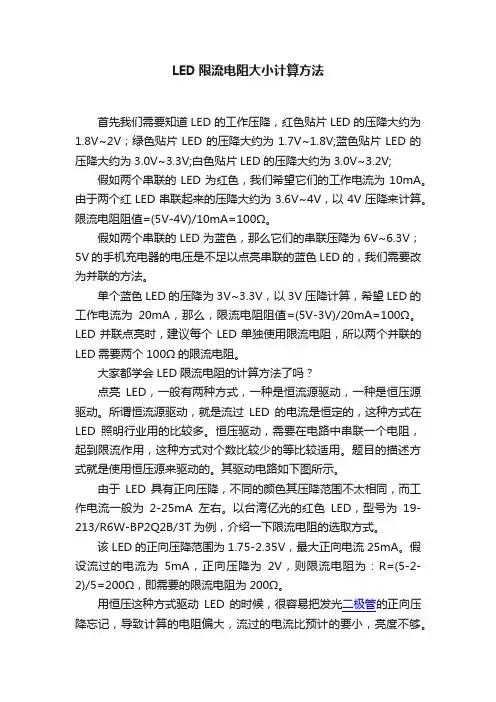

LED限流电阻大小计算方法首先我们需要知道LED的工作压降，红色贴片LED的压降大约为1.8V~2V；绿色贴片LED的压降大约为1.7V~1.8V;蓝色贴片LED的压降大约为3.0V~3.3V;白色贴片LED的压降大约为3.0V~3.2V;假如两个串联的LED为红色，我们希望它们的工作电流为10mA。

由于两个红LED串联起来的压降大约为3.6V~4V，以4V压降来计算。

限流电阻阻值=(5V-4V)/10mA=100Ω。

假如两个串联的LED为蓝色，那么它们的串联压降为6V~6.3V；5V的手机充电器的电压是不足以点亮串联的蓝色LED的，我们需要改为并联的方法。

单个蓝色LED的压降为3V~3.3V，以3V压降计算，希望LED的工作电流为20mA，那么，限流电阻阻值=(5V-3V)/20mA=100Ω。

LED并联点亮时，建议每个LED单独使用限流电阻，所以两个并联的LED需要两个100Ω的限流电阻。

大家都学会LED限流电阻的计算方法了吗？点亮LED，一般有两种方式，一种是恒流源驱动，一种是恒压源驱动。

所谓恒流源驱动，就是流过LED的电流是恒定的，这种方式在LED照明行业用的比较多。

恒压驱动，需要在电路中串联一个电阻，起到限流作用，这种方式对个数比较少的等比较适用。

题目的描述方式就是使用恒压源来驱动的。

其驱动电路如下图所示。

由于LED具有正向压降，不同的颜色其压降范围不太相同，而工作电流一般为2-25mA左右。

以台湾亿光的红色LED，型号为19-213/R6W-BP2Q2B/3T为例，介绍一下限流电阻的选取方式。

该LED的正向压降范围为1.75-2.35V，最大正向电流25mA。

假设流过的电流为5mA，正向压降为2V，则限流电阻为：R=(5-2-2)/5=200Ω，即需要的限流电阻为200Ω。

用恒压这种方式驱动LED的时候，很容易把发光二极管的正向压降忘记，导致计算的电阻偏大，流过的电流比预计的要小，亮度不够。

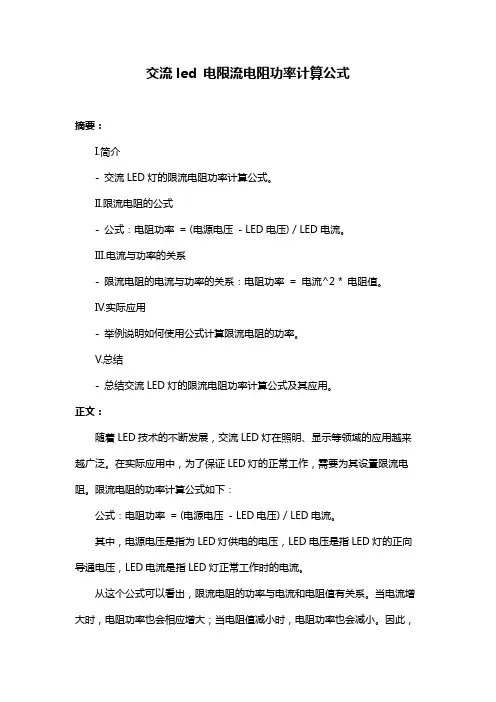

交流led 电限流电阻功率计算公式摘要：I.简介- 交流LED灯的限流电阻功率计算公式。

II.限流电阻的公式- 公式：电阻功率= (电源电压- LED电压) / LED电流。

III.电流与功率的关系- 限流电阻的电流与功率的关系：电阻功率= 电流^2 * 电阻值。

IV.实际应用- 举例说明如何使用公式计算限流电阻的功率。

V.总结- 总结交流LED灯的限流电阻功率计算公式及其应用。

正文：随着LED技术的不断发展，交流LED灯在照明、显示等领域的应用越来越广泛。

在实际应用中，为了保证LED灯的正常工作，需要为其设置限流电阻。

限流电阻的功率计算公式如下：公式：电阻功率= (电源电压- LED电压) / LED电流。

其中，电源电压是指为LED灯供电的电压，LED电压是指LED灯的正向导通电压，LED电流是指LED灯正常工作时的电流。

从这个公式可以看出，限流电阻的功率与电流和电阻值有关系。

当电流增大时，电阻功率也会相应增大；当电阻值减小时，电阻功率也会减小。

因此，在选择限流电阻时，需要根据实际应用场景和LED灯的规格来合理选择电阻值。

以一个实际例子来说明如何使用公式计算限流电阻的功率。

假设我们有一款LED灯，其正向导通电压为3.3V，正常工作电流为20mA。

假设电源电压为24V，那么我们可以根据公式计算限流电阻的功率：电阻功率= (24V - 3.3V) / 0.02A = 4140Ω。

因此，这款LED灯所需的限流电阻的电阻值应约为4.14kΩ，电阻功率为12.5W。

总之，交流LED灯的限流电阻功率计算公式为：电阻功率= (电源电压- LED电压) / LED电流。

发光二极管参数及限流电阻计算方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言发光二极管（LED）作为一种电子元件，具有发光、节能、寿命长等优点，被广泛应用于各种照明、显示和指示等领域。

三极管驱动led灯限流电阻计算【原创实用版】目录1.三极管驱动 LED 灯的基本原理2.限流电阻的计算方法3.基极电阻的选取4.实际应用举例5.结论正文一、三极管驱动 LED 灯的基本原理三极管是一种常见的半导体元器件，具有放大和开关等功能。

在 LED 灯的驱动电路中，三极管通常被用作开关元件，以控制 LED 灯的通断。

三极管的工作状态分为截止区和饱和区，其中饱和区是指三极管的基极电流大于等于集电极电流的状态，此时三极管可以看作是处于开关状态。

二、限流电阻的计算方法在三极管驱动 LED 灯的电路中，为了防止 LED 灯的电流过大，需要串联一个限流电阻。

限流电阻的计算方法如下：1.首先确定 LED 灯的正向电压和正向电流。

通常 LED 灯的正向电压在 2-3V 之间，正向电流在 20-30mA 之间。

2.根据三极管的放大倍数和 LED 灯的正向电流，可以计算出三极管的基极电流。

例如，如果三极管的放大倍数为 100，LED 灯的正向电流为30mA，则三极管的基极电流为 3mA（100 * 0.03）。

3.根据欧姆定律，可以计算出限流电阻的阻值。

阻值等于电源电压除以 LED 灯的正向电流和三极管的基极电流之和。

例如，如果电源电压为12V，LED 灯的正向电流为 30mA，三极管的基极电流为 3mA，则限流电阻的阻值为 12V / (30mA + 3mA) = 400Ω。

三、基极电阻的选取在三极管驱动 LED 灯的电路中，为了保证三极管稳定工作在饱和状态，需要选取合适的基极电阻。

选取基极电阻的参考指标是基极电流，通常要保证基极电流大于等于三极管的放大倍数乘以 LED 灯的正向电流。

例如，如果三极管的放大倍数为 100，LED 灯的正向电流为 30mA，则基极电阻的阻值应小于等于 100 * 0.03 / 0.03 = 1000Ω。

四、实际应用举例以一个简单的例子来说明三极管驱动 LED 灯限流电阻的计算过程。

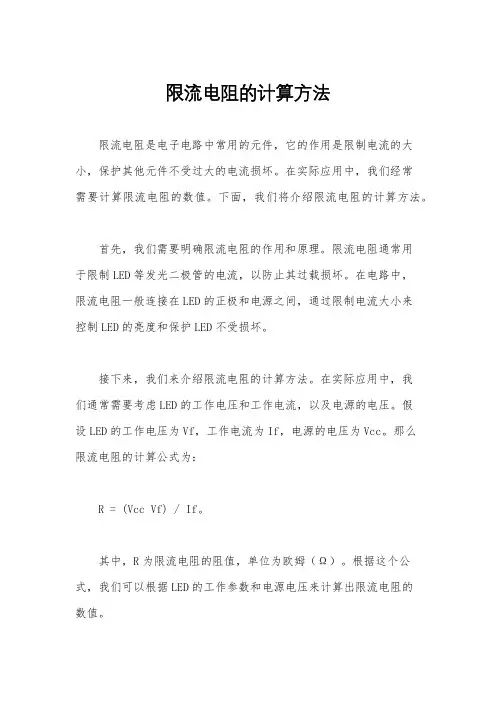

限流电阻的计算方法限流电阻是电子电路中常用的元件，它的作用是限制电流的大小，保护其他元件不受过大的电流损坏。

在实际应用中，我们经常需要计算限流电阻的数值。

下面，我们将介绍限流电阻的计算方法。

首先，我们需要明确限流电阻的作用和原理。

限流电阻通常用于限制LED等发光二极管的电流，以防止其过载损坏。

在电路中，限流电阻一般连接在LED的正极和电源之间，通过限制电流大小来控制LED的亮度和保护LED不受损坏。

接下来，我们来介绍限流电阻的计算方法。

在实际应用中，我们通常需要考虑LED的工作电压和工作电流，以及电源的电压。

假设LED的工作电压为Vf，工作电流为If，电源的电压为Vcc。

那么限流电阻的计算公式为：R = (Vcc Vf) / If。

其中，R为限流电阻的阻值，单位为欧姆（Ω）。

根据这个公式，我们可以根据LED的工作参数和电源电压来计算出限流电阻的数值。

需要注意的是，限流电阻的功率也是需要考虑的因素。

限流电阻的功率一般通过以下公式计算：P = I² R。

其中，P为限流电阻的功率，单位为瓦特（W），I为电流，R为电阻的阻值。

在选择限流电阻时，我们需要根据计算出的功率来选择合适的功率等级的限流电阻，以确保电阻不会因功率过大而受损。

此外，还需要注意限流电阻的阻值精度和温度系数。

阻值精度是指电阻的阻值与标称阻值之间的偏差，通常用百分比表示。

温度系数是指电阻阻值随温度变化的比例关系。

在实际选择限流电阻时，我们需要根据电路的要求和环境条件来选择合适的阻值精度和温度系数。

综上所述，限流电阻的计算方法涉及到LED的工作参数、电源电压、功率、阻值精度和温度系数等多个因素。

在实际应用中，我们需要综合考虑这些因素，选择合适的限流电阻，以确保电路的正常工作和元件的安全使用。

希望本文所介绍的内容对您有所帮助。

0805led限流电阻（实用版）目录1.0805LED 限流电阻的概念和原理2.0805LED 限流电阻的计算方法3.0805LED 限流电阻的选用和注意事项4.0805LED 限流电阻的应用实例正文一、0805LED 限流电阻的概念和原理0805LED 限流电阻，顾名思义，是一种应用于 0805 封装 LED（发光二极管）的限流电阻。

在 LED 照明和显示等领域中，为了保护 LED 和确保其正常工作，需要在其电路中串联一个合适的限流电阻。

这样可以限制LED 的电流，避免因电流过大而导致的过热、烧毁等问题。

二、0805LED 限流电阻的计算方法计算 0805LED 限流电阻的公式为：R = (Vcc - Vled) / Iled，其中：- R：限流电阻的阻值- Vcc：电源电压- Vled：LED 的正向电压- Iled：LED 的正向电流根据这个公式，我们可以计算出所需的限流电阻阻值。

需要注意的是，选用的限流电阻阻值应尽量接近计算值，以保证 LED 能正常工作。

三、0805LED 限流电阻的选用和注意事项1.选用合适的阻值：根据上述计算公式，选择接近计算值的电阻阻值。

2.考虑电阻的功率：根据 LED 的功率和正向电流，选择能承受相应功率的电阻。

3.注意电阻的耐压值：电阻的耐压值应大于电源电压，以保证其在电路中正常工作。

4.选择优质的电阻：优质电阻具有较低的电阻变化率和较长的使用寿命，有利于保证 LED 的稳定性和寿命。

四、0805LED 限流电阻的应用实例以一个简单的 0805LED 灯为例，假设电源电压为 3.8V，LED 的正向电压为 3.4V，正向电流为 20mA。

LED限流电阻的大小计算（原创）很多时候电路中都用LED做指示，这就涉及到限流电阻，这个怎么选取呢？可以举个例子,贴片蓝色LEDdatasheet上参数如下要注意理解LED Datasheet上的参数。

最重要的三个参数如下：VF——正向电压。

这个正向电压是在IF=20mA的情况下取的，而VF的取值范围为（2.8，3.5）。

我们可以从正向电流和正向电压的关系曲线图中，根据所需要的的电流，而得知此IF下的正向压降，从而可以算出限流电阻的大小。

IF——正向电流。

这个电流是不是任意选取呢？显然不可能，我们注意到LED 参数中有一个DC Forward Current="30mA"这个参数，这个30mA是在最大额定值的情况下的值，显然我们平时使用时，不能让LED在、一直工作在最大额定值。

所以IF≤30mA。

再根据下图可以知道，电流大，LED发光强，但消耗的功率大。

电流小，LED发光小，消耗的功率小。

通常电路用LED是做指示用途，电路的总体功耗要控制，不能都消耗在指示灯上 当然还要考虑电源的功率要满足后面电路功耗的要求，并且最好要有富裕。

所以这个LED的正向电流我们选取20mA，正向压降为3.3V。

Peak Forward Current——最大电流峰值，只是指允许通过二极管的最大正向脉冲电流。

发光二极管极限电流。

（这是一个脉冲值，占空比1/10，0.1ms）。

这不是说LED正向电流可以取这个值，这是一个极限电流，当超过这个极限时，LED可能会烧毁，所以一般电路都要求有限流电阻。

限流电阻可以根据下式计算：选取IF=20mA，VF=3.3V，电源电压Vcc=5V:通常取个好一点的值（也就是相近阻值的电阻），R=100Ω。

像LED这样的元件通常网上都找不到相对应的DataSheet，这时候可以根据经验，估算出限流电阻的大小。

可以参考下面给出的参数：参考一：一般这样：红绿LED的电压一般是1.8~2.4V，蓝白是2.8~4.2V3mmLED的额定电流1~10mA5mmLED的额定电流5~25mA10mmLED的额定电流25~100mA如果散热良好，超过额定范围也不会有太大问题。

led灯电阻计算公式LED灯电阻计算公式LED灯是一种常见的发光装置，广泛应用于照明、显示和指示等领域。

在使用LED灯时，为了保证电流稳定，需要根据电源电压和LED的特性来选择合适的电阻。

本文将介绍LED灯电阻计算的公式和相关注意事项。

LED灯的工作原理是通过半导体材料发光，其特性受到电流和电压的影响。

为了保证LED灯的正常工作，需要限制通过LED的电流，以防止过流损坏。

而电阻的作用就是限制电流的大小，使得LED灯得到合适的电流供应。

LED灯的电阻计算公式为：电阻值（Ω）= (电源电压 - LED电压) / LED电流其中，LED电压是LED灯的工作电压，一般在数据手册中可以找到；LED电流是LED灯的额定电流，也可以在数据手册中找到。

需要注意的是，LED灯的电压和电流是有一定的浮动范围的，所以在计算电阻时需要根据实际情况选择一个合适的数值。

一般来说，LED电流的浮动范围在±5%左右，而LED电压的浮动范围则要更大一些。

在选择电阻时，还需要考虑功率的问题。

LED灯的功率一般也可以在数据手册中找到，根据功率和电流可以计算出电阻的功率。

一般来说，为了保证电阻能够稳定工作，建议选择功率略大于计算值的电阻。

除了以上内容，还有一些其他需要注意的事项。

首先，LED灯的正负极要正确连接，否则可能会导致LED灯无法正常工作。

其次，LED 灯的电阻一般需要焊接在LED的正极和电源之间，所以在选择电阻时要考虑其尺寸和焊接要求。

LED灯的电阻也可以通过其他方式进行计算。

例如，在已知LED电流和电压的情况下，可以使用欧姆定律来计算电阻值。

欧姆定律的公式为：电阻值（Ω）= 电压（V）/ 电流（A）这种计算方式相对简单，适用于一些简单的电路。

LED灯电阻的计算是保证LED灯正常工作的重要一环。

通过正确选择电阻，可以限制电流大小，保护LED灯不受过流损坏。

在计算电阻时，需要考虑LED电压、电流以及电阻的功率等因素，以确保电路的稳定可靠。

限流电阻的计算方法限流电阻是电路中常见的一种元件，它的作用是限制电流的大小，起到保护其他元件的作用。

在实际电路设计中，我们经常需要计算限流电阻的数值，以确保电路工作正常。

本文将介绍限流电阻的计算方法，希望能对大家有所帮助。

首先，我们需要了解限流电阻的基本原理。

限流电阻通常用来限制LED等发光二极管的电流，以防止其过电流损坏。

在直流电路中，限流电阻可以通过欧姆定律来计算。

欧姆定律表明，电流与电压成正比，与电阻成反比。

因此，我们可以通过欧姆定律来计算限流电阻的数值。

其次，我们需要明确LED的额定电流。

LED作为一种半导体器件，其额定电流是其正常工作所需的电流。

一般来说，LED的额定电流可以在其规格书中找到。

在计算限流电阻时，我们需要将LED的额定电流作为参考值。

接下来，我们可以通过欧姆定律来计算限流电阻的数值。

欧姆定律的数学表达式为，电压 = 电流×电阻。

因此，我们可以通过以下公式来计算限流电阻的数值，限流电阻 = (电源电压 LED额定电压) / LED额定电流。

其中，电源电压是指电路中的电源电压，LED额定电压是指LED的额定工作电压，LED额定电流是LED的额定工作电流。

需要注意的是，计算得到的限流电阻的数值应该是标准电阻值的近似值。

在实际电路设计中，我们需要选择最接近计算得到数值的标准电阻值作为限流电阻的实际数值。

此外，还有一种常见的情况是需要使用可调电阻来替代固定限流电阻。

可调电阻可以通过调节电阻值来改变电路中的电流大小，因此在一些特定的设计中更加灵活。

在这种情况下，我们可以根据实际需要选择合适的可调电阻，并通过调节其电阻值来达到所需的限流效果。

综上所述，限流电阻的计算方法主要是通过欧姆定律来计算其数值。

在实际应用中，我们需要了解LED的额定电流和电压，然后通过公式计算得到限流电阻的近似值，并选择最接近的标准电阻值作为实际数值。

如果需要使用可调电阻，则可以根据实际需要选择合适的可调电阻并进行调节。

五、LED连接电路的常见形式L串联」这种电路需要电源提供较高的电压口V 总二各 LED 的VF 之和二VF1+VF2+VF3+VF4,E +VF NI总二单颗LED的IF值2,并联」这种电路需要电源能提供较高的电流.V总二单颗LED的VF值I 总二各 LED 的 IF 之和二IF 1+IF2+IF3+IF4” +IFN3,串联/并联组合a,在实际运用中，负载常采用通过串并联形成的LED阵列；b、将LED连接成串联/并联组合的形式，可大幅减低因少数LED的VF不一致造成的影响；囱¥c、阵列形式或LED个数变化，限流电阻也应相应变化|d、串联/并联组合的形式会使输出电流随输入电压和环境温度等因素而发生的变化更加显著；4,为了能有效控制电路中的电流，须在电路中配置适当的限流电阻. R= (V输入电压-VLED总电压)/I (流过限流电阻的电流) 限流电阻的作用主要是控制LED的电流，使电压更平滑，并使各并联支路的亮度更均匀。

限流电阻阻值大效果较好，但是限流电阻的取值也不能太大，否则会增加电能的损耗及元件温度升高。

六、电源的分类及特性1、按驱动方式可分为两大类：(1)恒流式：a、恒流驱动电路输出的电流是恒定的，而输出的直流电压却随着负载阻值的大小不同在一定范围内变化，负载阻值小，输出电压就低，负载阻值越大，输出电压也就越高；b、恒流电路不怕负载短路，但严禁负载完全开路；c、恒流驱动电路驱动LED是较为理想的，但相对而言价格较高；d、应注意所使用最大承受电流及电压值，它限制了LED的使用数量；(2)稳压式：a、当稳压电路中的各项参数确定以后，输出的电压是固定的，而输出的电流却随着负载的增减而变化；b、稳压电路不怕负载开路，但严禁负载完全短路口c、以稳压驱动电路驱动LED,每串需要加上合适的电阻方可使每串LED显示亮度平均；d、亮度会受整流而来的电压变化影响。

2、按电路结构方式分类（1）电阻、电容降压方式：通过电容降压，在闪动使用时，由于充放电的作用，通过LED的瞬间电流极大，容易损坏芯片。

一、LED发光二极管，限流电阻计算方法：电阻值＝（市电电压V－N×V准，N是指灯珠的个数，V1是指灯珠的电压（颜色不同，电压不同），举例说明：100个红为2V，灯珠的电流假设为16mA，则电阻值＝（220－100×2）/16＝1.25K欧姆，则建议加电不加少；二、闪动灯箱控制器8＋5路，输出电压220V(和当地市电电压相同)，可可以接4000个，原因：每组红灯珠最好不要超过100个，40组也就是4000个，如果你每组接接40组，也就是只能控制40个灯珠，但整个电路的消耗功率和每组接100个灯珠是一样的目前，其应用主要是在电子灯箱、小手电、小夜灯、小台灯、书夹灯、电话灯、USB灯、灯杯能照明灯、汽车以及摩托车尾灯、转向灯、照明灯、商店橱窗、柜台、广告牌、店标.... LED 80个，不加电阻，电流为12MA，发光正常。

说明每个LED上的压降约220/80＝2.75V只有30个发光二极管串联时，总电压应是30*2.75＝82V电流仍是12MA，则可以串联进去一个(220-82)/12=11.5千欧的电阻。

电阻功率不小这样的大功率电阻不好找。

建议在整流桥前面的220V交流电中串联进去一个交流电容器容量1/(11.5*0.314)=0.27uF，取0.2uF/250V－N×V1）/mA，说明：市电电压V以220V为压不同），举例说明：100个红灯珠，灯珠电压假设）/16＝1.25K欧姆，则建议加电阻2K，电阻是加多)，可以40组灯珠（不论颜色），红灯珠最多组也就是4000个，如果你每组接一个灯珠，也最多率和每组接100个灯珠是一样的、书夹灯、电话灯、USB灯、灯杯、节店橱窗、柜台、广告牌、店标......率不小于0.012*0.012*11500＝1.65W。

三极管驱动led灯限流电阻计算【实用版】目录1.三极管驱动 LED 灯的基本原理2.限流电阻的计算方法3.基极电阻的选取4.实际应用举例5.结论正文一、三极管驱动 LED 灯的基本原理三极管是一种常见的半导体器件，具有放大和开关等功能。

在 LED 灯的驱动电路中，三极管通常用于控制 LED 灯的亮度和电流。

当三极管的基极电流（IB）流过时，由于基极电流引起的集电极电流（IC）会随之产生。

通过控制基极电流的大小，可以实现对 LED 灯电流的控制，从而达到调节亮度的目的。

二、限流电阻的计算方法在三极管驱动 LED 灯的电路中，为了保证 LED 灯的安全使用，需要设置一个限流电阻。

限流电阻的计算方法如下：1.首先，根据 LED 灯的正向电压（Vf）和正向电流（If）确定其额定电流。

通常情况下，LED 灯的额定电流为其正向电流。

2.计算三极管的放大倍数（β）。

根据手册中给出的数据，假设该三极管的放大倍数为 100。

3.根据放大倍数和 LED 灯的额定电流，计算三极管的基极电流 IB。

IB = β× If。

4.根据三极管的基极电流和正向电压，计算限流电阻的阻值。

R = (Vcc - Vf) / IB，其中 Vcc 为电源电压。

三、基极电阻的选取在三极管驱动 LED 灯的电路中，为了保证三极管能够稳定工作，需要选取合适的基极电阻。

选取基极电阻时，应遵循以下原则：1.保证三极管工作在饱和状态。

当三极管处于饱和状态时，基极电流（IB）大于集电极电流（IC）。

2.基极电阻的阻值应根据三极管的放大倍数（β）和基极电流（IB）来选取。

通常情况下，基极电阻的阻值可以通过公式 R = β× IB 来计算。

四、实际应用举例假设有一个 LED 灯串，其中包括 10 个 LED 灯，电源电压为 30V，LED 灯的正向电压为 3V，正向电流为 20mA。

则限流电阻的计算如下：1.计算 LED 灯的额定电流：If = 20mA。
