下载文档原格式
次氧化锌电解次氧化锌是一种白色固体物质，化学式为ZnO。
它是一种重要的无机化合物，具有广泛的应用领域。
次氧化锌可以通过电解锌盐溶液来制备。
电解是一种将化学反应驱动力从外部电源中提供的方法。
在次氧化锌电解中，我们通常使用锌盐溶液作为电解质。
首先，我们需要准备一个电化学池，其中包含两个电极：阳极和阴极。
阳极通常是一块金属，比如不锈钢，而阴极可以是一个导电板或是容纳次氧化锌的容器。
然后，我们将电解质-锌盐溶液注入容器中。
在电解过程中，阳极被连接到电源的正极，而阴极被连接到电源的负极。
当电流通过电解质时，一系列化学反应将发生。
在次氧化锌电解中，主要的反应是阴极处的还原反应和阳极处的氧化反应。
在阴极上，锌离子（Zn2+）被电子还原为金属锌（Zn）。
这个反应可以表示为：Zn2+ + 2e- →Zn在阳极上，则发生氧化反应。
这个反应是水的电解产生氧气和氢气的反应，而不是次氧化锌的反应。
具体的反应方程式如下：2H2O(l) →O2(g) + 4H+(aq) + 4e-因此，在次氧化锌电解中，氧气和氢气将从阳极放出，而在阴极上生成金属锌。
而次氧化锌的形成是通过阴极上生成的金属锌与溶液中的氧气反应来完成的。
这个反应可以表示为：2Zn + O2 →2ZnO这个过程中生成的次氧化锌通常以粉末的形式沉淀在阴极上或是在容器中收集。
次氧化锌电解具有几个关键特点和优势。
首先，它是一种高效的制备方法，因为它可以在较低的温度下进行，相对节能。
其次，由于次氧化锌的应用广泛，这种电解方法可以提供高纯度的产物。
而且，电解制备的次氧化锌颗粒通常具有良好的分散性和可控的粒径大小，这对一些特殊应用非常重要。
总的来说，次氧化锌电解是一种重要的制备方法，可以用来获得高纯度、可控粒径大小和良好分散性的次氧化锌颗粒。
这种电解方法在各种应用领域中都有着广泛的应用，如催化剂、光电子器件、涂料、高温陶瓷等。
随着科学技术的不断进步，我们相信次氧化锌电解的研究和应用将会得到进一步的发展和创新。
锌电解的目的与原理锌电解的目的是通过电解锌溶液，将锌阳极上的金属锌溶解到溶液中，然后在阴极上还原为纯净的金属锌。
锌电解的原理是基于电解质溶液中的离子导体能够在外加电压下迁移和转移电荷的特性。
锌电解的步骤如下：1. 准备电解槽和电解液：将锌阳极和铜阴极插入电解槽中的锌硫酸溶液中。
锌阳极和铜阴极要保持一定的距离，以避免短路。
2. 施加电压：通过外部电源施加电压，在锌阳极和铜阴极之间建立电场。
电场的方向是由锌阳极向铜阴极。
3. 锌阳极溶解：施加电压后，锌阳极上的金属锌会溶解到锌硫酸溶液中。
这是因为金属锌的氧化电位较低，所以它会释放出电子，形成Zn2+离子。
溶解的反应可以表示为：Zn(s) →Zn2+(aq) + 2e-。
4. 锌离子迁移：在施加电压的作用下，锌离子会从锌阳极迁移到铜阴极，并沉积在铜阴极上。
这是因为铜的氧化电位更高，所以它比锌更容易接受电子，发生还原反应。
还原反应可以表示为：Zn2+(aq) + 2e- →Zn(s)。
5. 锌离子沉积：随着锌离子在电解液中的迁移，它们会在铜阴极表面逐渐沉积并形成金属锌。
锌电解的原理是基于电解质溶液中的离子迁移和电荷转移的特性。
当施加外部电压时，电解质溶液中的阳离子会向阴极迁移，而阴离子会向阳极迁移。
在锌电解中，锌离子(Zn2+)是阳离子，会朝着铜阴极移动。
同样地，硫酸阴离子(SO42-)是阴离子，会朝着锌阳极移动。
在电解过程中，物质的电离和电荷转移相互作用，使得锌离子从阳极溶解到溶液中，然后通过电场迁移到阴极，并还原为金属锌。
锌电解在工业中有广泛应用。
其中一个主要应用是锌电镀。
通过锌电解，可以在金属表面形成一层均匀的锌金属保护层，从而防止金属氧化和腐蚀。
锌电镀常用于汽车和建筑行业，保护钢铁制品免受氧化和腐蚀的影响。
总之，锌电解的目的是通过电解锌溶液，将锌阳极上的金属锌溶解进溶液中，并在铜阴极上还原为纯净的金属锌。
这一过程依赖于离子在电场中的迁移和电荷转移的特性。

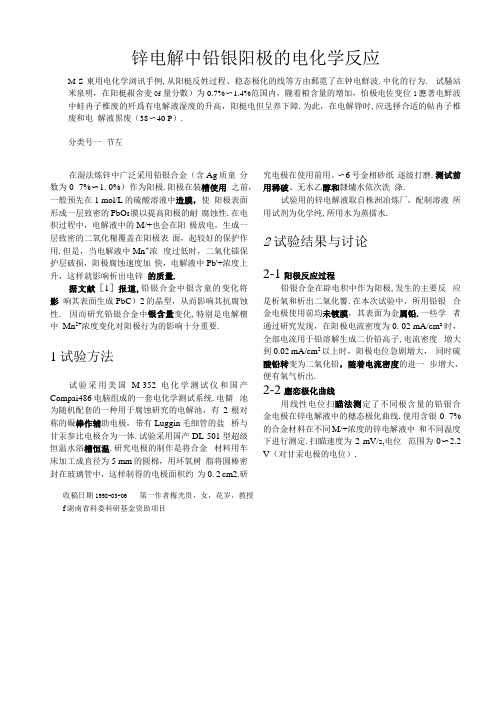

锌电解中铅银阳极的电化学反应M S 東用电化学浏讯手例,从阳梃反姓过程、稳态极化的线等方由郵霓了在钟电鮮波.中化的行为. 试騒站米泉明，在阳梃赧舍麦Of量分數）为0.7%〜1.4%范国内，隴着粮含量的增加，怕极电佐变位1應著电鮮波中蛙冉子椎废的歼爲有电解液湿废的升高，阳梃电但呈养下障.为此，在电解铮时,应选择合适的帖冉子椎废和电解液黑废（38〜40 P）.分类号一节左在湿法炼锌中广泛采用铅银合金（含Ag质童分数为0- 7%〜1. 0%）作为阳极.阳极在装槽使用之前，一般预先在1 mol/L的硫酸溶液中造膜，使阳极表面形成一层致密的PbO8膜以提高阳极的耐腐蚀性.在电积过程中，电解液中的M/+也会在阳极放电，生成一层致密的二氧化糧覆盖在阳极表面，起较好的保护作用.但是，当电解液中Mn"浓度过低时，二氣化镭保护层破损，阳极腐蚀速度加快，电解液中Pb'+浓度上升，这样就影响析出电锌的质量.据文献［1］报道,铅银合金中银含童的变化将影响其表面生成PbC）2的晶型，从而影响其抗腐蚀性. 因而研究铅银合金中银含量变化,特别是电解檀中Mn2+浓度变化对阳极行为的影响十分重要.1试验方法试验采用美国M-352电化学测试仪和国产Compai486电脑组成的一套电化学测试系统.电僻池为随机配套的一种用于腐蚀研究的电解池，有2 根对称的礙棒作辅助电极，带有Luggin毛细管的盐桥与甘汞参比电极合为一体.试验采用国产DL-501 型超级恒温水浴槽恒温.研究电极的制作是将合金材料用车床加工成直径为5 mm的圆棉，用环氧树脂将圆棒密封在玻璃管中，这样制得的电极面积约为0. 2 cm2.研究电极在使用前用。
〜6号金相砂纸逐级打磨.测试前用稀破、无水乙醇和隸爐水依次洗涤.试验用的锌电解液取自株洲冶炼厂，配制溶液所用试剂为化学纯,所用水为蒸擂水.2试验结果与讨论2-1阳极反应过程铅银合金在辟电积中作为阳极,发生的主要反应是析氣和析出二氣化饗.在本次试验中，所用铅银合金电极使用前均未镀膜，其表面为金属铅.一些学者通过研究发现，在阳极电流密度为0. 02 mA/cm a 时，全部电流用于铅溶解生成二价铅高子,电流密度増大到0.02 mA/cm2以上时，阳极电位急剧増大，同时硫酸铅转变为二氣化铅，随着电流密度的进一步增大，便有氣气析出.2-2應恋极化曲线用线性电位扫瞄法测定了不同根含量的铅银合金电极在锌电解液中的穗态极化曲线.使用含银0- 7%的合金材料在不同M/+浓度的锌电解液中和不同温度下进行测定.扫瞄速度为2 mV/s,电位范围为0〜2.2 V（对甘汞电极的电位）.收稿日期1998-03-06 第一作者梅光贵，女，花岁，教授f湖南省科委科研基金资助项目2.2.1不同粮倉*物粮夸金的稳态极化曲菠在25。
锰锌干电池反应原理
锰锌干电池反应原理：锌和锰分别在两极上生成氧化物，氧和锰在两极上生成氧化物。
电解时，锌和锰在电解质溶液中发生氧化还原反应，锌溶解在溶液中被氧化为Zn2+，氧溶解在溶液中被氧化为O2。
该反应是一个吸热反应。
反应进行的速度与溶液中氧的浓度有关。
如果溶液中氧的浓度较低，锌和锰分别被氧化为Zn2+和Mn2+，而氧被还原为O2。
锌粒表面的氧化膜破裂时，锌离子和氧离子均可进入正极，Zn(OH)2也可进入负极。
生成的氧化物中有少量的碱金属氧化物如MgO、Al2O3等。
这类氧化物在电解质溶液中溶解度小，并会随着电解质溶液的pH值变化而变化。
锌电极表面发生氧化还原反应后生成锌离子，它会在电解质溶液中扩散至阴极表面，使锌粒表面形成一层薄膜。
由于锌离子表面有一层膜保护着，使其不与溶液直接接触，因而不会被腐蚀；但是当锌离子进一步扩散至阴极时，锌粒表面上的膜会被破坏，锌离子就会与电解质溶液直接接触并发生氧化还原反应。
—— 1 —1 —。
工业上电解法精炼锌的原理
工业上常用的电解法精炼锌的原理是利用电解池中的阳极和阴极的化学反应来
进行。
具体原理如下：
1. 电解槽：电解槽内分为阳极区和阴极区，两个区域之间通过隔膜隔开，保证阳极和阴极之间不发生直接接触。
2. 电解液：电解槽内注入含有氯化锌和氯化钠的电解液。
3. 阴极反应：在阴极上发生还原反应，锌离子被还原为金属锌。
反应方程式：Zn2+ + 2e- -> Zn。
4. 阳极反应：在阳极上发生氧化反应，电解液中的氯离子被氧化为氯气，同时产生氧化性的亚氯酸根离子（ClO-）以消耗电子。
反应方程式：2Cl- -> Cl2 + 2e-。
5. 氯气反应：生成的氯气在电解槽顶部收集，并进行储存或其他处理。
6. 锌的析出：在阴极上的金属锌以固体的形式析出，并沉积在阴极上。
可进行定期的收集和清理。
通过上述的电解过程，电解法可以将含有杂质的锌原料中的纯净锌提取出来。
同时，通过调整电解条件（如电流密度、温度、电解液浓度等），可以控制锌的纯度和产量。
亚硫酸钠（Na2SO3）是一种白色结晶性固体，化学式为Na2SO3。
锌阳极是指在电化学过程中，锌作为阳极材料。
在这里，亚硫酸钠与锌阳极之间没有直接的联系，但它们可以在某些电化学反应中相互作用。
在电化学反应中，锌阳极可以发生氧化反应，失去电子变为锌离子（Zn2+）。
而亚硫酸钠可以在阴极处参与还原反应。
以下是一个可能的反应方程式：
阳极（锌）：Zn -> Zn2+ + 2e-
阴极（亚硫酸钠）：2H+ + SO32- + 2e- -> SO42- + H2O
在这个反应中，锌阳极发生氧化，亚硫酸钠在阴极处发生还原。
这样的反应在许多电化学过程中都有重要作用，例如在电池、电解和电镀等领域。
然而，在实际应用中，亚硫酸钠通常不直接与锌阳极发生反应。
而是作为电解质或添加剂存在于电池、电解质溶液等环境中。
在这种情况下，亚硫酸钠的作用主要是维持电解质的稳定性，调节酸碱度，以及参与电化学反应过程中的氧化还原反应。
三氟甲基磺酸锌电解液水系锌离子电池概述及解释说明1. 引言1.1 概述电解液在能源领域的应用中起着至关重要的作用，它是电池中负责离子传输的介质。
随着对可再生能源和储能技术的需求增加，研究人员一直致力于开发高性能、低成本和环境友好的电解液。
在这方面，三氟甲基磺酸锌电解液引起了广泛关注。
1.2 文章结构本文将首先介绍三氟甲基磺酸锌电解液的定义和特性，包括其化学结构、物理性质等方面的内容。
然后将探讨三氟甲基磺酸锌电解液的制备方法，并讨论其在不同应用领域中的潜在应用价值。
接下来会详细介绍水系锌离子电池的原理和工作原理，并分析该技术所面临的优势与挑战。
最后，我们将对三氟甲基磺酸锌电解液和水系锌离子电池进行比较，并探讨其在实际应用中存在的优势和限制。
1.3 目的本文旨在提供对三氟甲基磺酸锌电解液和水系锌离子电池的全面概述。
通过对该技术的特性、制备方法及应用领域的介绍，读者将能够更好地理解其原理和工作机制。
进而，我们将分析该技术与传统电解液的差异，并讨论它在实际应用中的优势和限制。
最后，我们将总结主要观点和发现，并展望未来研究方向以及该技术在储能领域的应用前景。
2. 三氟甲基磺酸锌电解液2.1 定义和特性三氟甲基磺酸锌电解液是一种用于水系锌离子电池的重要组成部分。
它通常由三氟甲基磺酸锂和锌盐混合而成，在适当的溶剂中形成稳定的溶液。
该电解液具有优异的化学稳定性、较高的伏安容量和良好的循环寿命。
同时，它还具有较广的操作温度范围，能够在低温和高温条件下保持良好的性能。
2.2 制备方法三氟甲基磺酸锌电解液的制备方法相对简单且成本较低。
一种常见的方法是将适当比例的三氟甲基磺酸锂固体与锌盐溶解于有机溶剂中，如DME（二甲醚）或者DMF（二甲基甲酰胺）。
然后通过搅拌或加热使溶质充分溶解，并通过过滤等工艺步骤得到清澈透明且无杂质的电解液。
2.3 应用领域三氟甲基磺酸锌电解液广泛应用于水系锌离子电池中。
由于其低成本、高能量密度和环境友好性，水系锌离子电池作为一种可持续的储能技术，在能源存储和转换领域具有巨大的潜力。
电解锌的SO2阳极反应动力学反应
研究了湿法炼锌电解过程中，用SO2在阳极放电代替传统的水分解放电而降低槽电压，以达到节能的目的。
使用铂作阳极，在电解液中通入SO2进行电解，节能可达40%。
通过SO2阳极极化曲线的测定，考察了 SO2浓度、S2SO4浓度、温度和搅拌速度对阳极反应速率的影响。
研究表明：在铂阳极上SO2阳极反应符合电化学控制，遵从塔菲尔公式；SO2的反应级数为3.3，表观活化能为
31.8kJ/mol ，硫酸的反应级数为零。
在湿法炼锌中电解锌所消耗的能量占全部炼锌过程能耗的63%,。
电解的主要能源是电能，从燃料转变为热能的效率是80%，而转变为电能仅为30%左右。
在当前能源日趋紧张，能源价格不断上涨的情况下，研究电解锌过程的节能具有重要意义。
电解锌过程的节能有多种方法，如改变阳极材料，加入添加剂及开发新的阳极液等［1~4］。
与其它方法相比，在电解液中加入某种物质以改变阳极反应历程与阳极产物的方法，具有成本低、节能幅度大等优点，因而具有很大的吸引力。
Robinson[5~7]研究了在铜电极中通入SO2的电解法，该法由于改变了阳极反应，使电耗降低一半。
但在锌电解液中添加SO2后的阳极氧化和阳极动力学研究尚未见报导。
作者在文献［8］中已研究了锌电解液中加入SO2后各种参数对能耗的影响，本文重点报道锌电解液中SO2阳极的反应动力学研究。
实验方法
采用配制的电解液进行实验，电解液成分为Zn55g/L，H2SO470g/L。
由于SO2能与阴极析出的金属锌发生化学反应而生成单质硫，从而降低电流效率和污染电解液，因此在工艺实验中采用二室隔膜电解，只允许SO2存在于阳极室而不进入阴极室，阴极采用纯锌板，阳极为金属铂板。
由JW型稳流电源供给直流电，用 DT-890A型数字式万用表测定电压。
进行SO2阳极动力学实验时采用三室电解槽，电解槽之间由饱和KCI盐桥连通，外接恒电位仪。
SO2的测定以淀粉为指示剂，用硫代硫酸钠标准溶液滴定。
锌的分析以二甲酚橙作指示剂，用EDTA 标准溶液滴定。
理论分析
在实际电解过程中，锌电极的电能消耗可用下式［9］计算：
ηq V
h
kW
w
1000 )
/(=
•
式中 V—槽电压（V），η电流效率（%），q—锌的电化当量1.219g/( A·h）。
当电解液中无SO2存在时，电解锌时的电极反应为
阴极 Zn2++2e=Zn λ①=-0.763V
阳极 H2O-2e=12O2+H+ λ①=1.230V
总反应Zn2++H2O=Zn+12O2+2+, λ①=1.993V
理论上当电流效率为100%，无SO2存在时由式（1）计算产1t电解锌的理论电能消耗为1634kW·h。
当电解液中加SO2电解锌时电极反应为
阴极 Zn2++2e=Zn λ①=-0.763V
阳极 H2O-2e=12O2+H+ λ①=1.230V
总反应Zn2++H2O=Zn+12O2+2+, ①=1.993V
理论上当电流效率为100%时,产1t电解锌的电能消耗降低为765kW·h。
从以上计算可以看出，在阳极上以SO2放电代替水放电时，生产1t电解锌可降低能耗869kW·h即降低能耗53%。
有关参数对SO2存在下电解锌节能的影响
研究了电解液温度、电流密度、SO2和H2SO4浓度的影响。
发现槽电压及能耗随电解液温度的升高而明显降低，当温度低于10℃时阳极上开始有O2析出，因此温度最好保持在20~50℃。
槽电压及能耗随电流密度的增大而升高，因此电流密度应维持在适宜的范围内。
槽电压及能耗皆随SO2浓度的增加而降低，SO2质量浓度以40g/L为宜。
H2SO4质量浓度在50-150g/L 范围内对槽电压和能耗皆无明显影响。
在实验的最佳条件下加入SO2节能达40%。
SO2阳极反应动力学
SO2阳极反应速率控制步骤的确定
在硫酸硫酸锌电解液中，SO2在阳极上的电化学反应是一个多相氧化还原反应，它包括以下几个步骤：1）S02-3自溶液内部向电极表面扩散，即液相传质过程；2）S02-3在电极与溶液界面进行得失电子的化学反应；3）产物自电极表面向溶液内部扩散的过程。
以上各步骤中最慢的步骤可能成为整个阳极反应的速率控制步骤。
为确定速率控制步骤，在 Zn55g/L,H2SO470g/L,S0240g/l温度15℃，扫描速度50mV.min的条件下研究了不同搅拌速度对阳极极化曲线的影响。
图1不同搅拌速度下的阳极极化曲线
图 2 不同搅拌速度下的!—G=" 图
从图 1, 可以看出改变电解液的搅拌速度对S02阳极反应速率没有影响，这说明反应物或产物在溶液中的扩散过程不影响阳极反应速率。
用塔菲尔公式对阳极极化数据进行处理，结果如图 2所示，在 0.33-0.55V之间经线性回归求得塔菲尔斜率b=0.11。
在此电位范围内可以认为S02阳极过程符合电化学控制步骤。
S02浓度对 S02阳极反应速率的影响
在Zn55g/L,H2SO470g/L，温度15℃的条件下考察了S02浓度对S02阳极反应速率的影响。
用塔菲尔公式对实验数据进行处理，结果见图3。
可以看出，阳极反应速率随 !"# 浓度的提高而迅速增大，且在0.3-0.7V范围内得到了很好的线性关系。
其它条件不变时，电流密度J是S02浓度的函数，用J=K［S02］m表示，以 1g［S02］对1gJ 作图可得一直线，其斜率 m=3.3 即为 S02的反应级数（图4）。
温度对S02阳极反应速率的影响
温度对S02阳极反应速率有较大的影响（见图 5）。
随着温度的升高，反映阳极反应速率的电流密度也随之增大，用塔菲尔公式处理实验结果，在电位小区0.5V 时，可得到很好的直线关系。
在一定过电位下，电流密度与温度、表观活化能之间的关系可用下式表示
［10］：RT E B IgJ 303.2-= 用IgJ 对1/T 作图，经线性回归可求得表观活化能为31.80kJ/mol （ 图 6）。
H 2SO 4浓度对SO 2阳极反应速率的影响 选择硫酸质量浓度40g/L,70g/L ，100g/L 130g/L 进行试验，结果表明在所研究的H 2SO 4浓度范围内，其浓度变化对SO 2阳极反应速率基本上没有影响（见图 7），故 H 2SO 4的反应级数为零。
SO 2阳极反应动力学的确定
根据实验条件下各参数对SO 2阳极反应速率的影响，SO 2阳极反应速率方程
可用下列动力学方程描述：[])exp(422RT
E P SO H SO nFK i m -=⎥⎥⎦⎤⎢⎢⎣⎡ο (3) 式中 n —得失电子数，
F —法拉第常数，E —表观 活化能，m —SO 2的反应级数，P —H 2SO 4 反应级数， Ko —表观反应速率常数。
根据实验已得出阳极反应活化能E=31.80kJ/mol,反应级数m3.3 ,p=0及计算得出的Ko=1.143×10-3，SO 2 阳极反应的动力学方程可表示为[])3280ex p(10143.13.3213R SO nF i -*=。
