外墙外保温工程施工工艺工法1 前言1.1 工艺工法概况高层建筑采用现浇混凝土复合外墙外保温技术是当前重点推广应用的新技术之一。

该技术是在钢筋混凝土框－剪体系中将腹丝穿透型单面钢丝网架聚苯板（以下简称EPS板）内置于将浇筑的墙体外模内侧，与混凝土外墙一次浇筑成型。

采用该技术进行建筑外墙外保温施工简单，能大大缩短工期，提高工效，并且能避免局部“热桥”现象从而延长建筑物的使用年限。

1.2 工艺原理将EPS板置于将要浇筑混凝土的墙体外模内侧，斜插丝贯穿EPS板外伸出一定长度，在浇注混凝土墙时斜插丝头部分即埋入混凝土内，并以锚筋钩紧钢丝网架作为辅助固定措4—钢丝网架 5—饰面层 6—φ6钢筋2 工艺工法特点2.1 EPS板材料自重轻，吸水率低，耐候性能好。

2.2 EPS板安装与主体结构施工同步进行，EPS板可锯、施工安装方便。

一次成型后与墙体结合良好，有较高的安全性。

同时可利用主体施工的外架和安全防护措施，有利于安全施工。

2.3保温材料在墙体外侧，不占用室内的使用空间，不影响建筑物的使用面积。

2.4与后粘结固定EPS板作法相比，不占用主导工期，可大大缩短总体工期，提高工效，施工安全可控。

3 适用范围适用于建筑外墙外保温采用大模内置施工的工程项目。

4主要技术标准《建筑工程施工质量验收统一标准》（GB50300）《建筑装饰装修工程质量验收规范》（GB50210）5 施工方法待钢筋绑扎完毕隐蔽验收合格后开始施工，将定尺EPS板块，从墙外边线开始排版就位，从外侧插入L型钢筋，钢筋长度必须伸至墙厚一半，并用扎丝绑在墙体钢筋上，在接缝和转角处加铺镀锌钢丝网片，与原钢丝网片搭接不小于10cm，隐蔽检查验收，模板安装验收后浇筑混凝土。

6 工艺流程及操作要点6.1 工艺流程剪力墙钢筋安装固定→EPS板安装就位→穿插L形锚筋、接缝处角网、平网安装→隐蔽检查验收→模板安装→浇筑墙体混凝土→拆模、检查及清理EPS板表面→EPS板外墙装饰施工6.2 操作要点6.2.1施工准备1 根据需要设置库房及加工棚等。

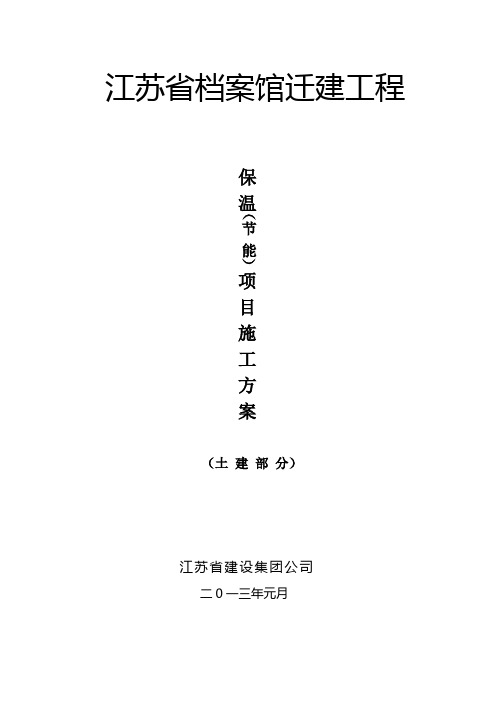

江苏省档案馆迁建工程 保 温

项 目 施 工 方 案

（土 建 部 分）

江苏省建设集团公司 二0一三年元月

（节

能） 批准人：

审核人： 编制人： 目录 一、工程概况 1 二、地面挤塑聚苯板保温及相关层次做法施工方案 2 三、屋面轻质发泡砼保温（及找坡）施工方案 12 四、 库房内隔墙等岩棉保温施工方案 18 五、 地下室顶板下及五层库区楼板下、五层与六层、六层与七层楼板下和悬挑部分楼板下岩棉保温施工方案 26 六、 外墙岩棉保温施工方案 32 1、一层花岗岩板幕墙背面岩棉保温施工方案 2、外墙延伸至室内的外墙面岩棉保温施工方法 3、屋面楼梯间外墙及突出屋面电梯井顶盖保温做法 4、五层、六层等外围护岩棉薄抹灰系统施工方案 七、 学术报告厅下静压箱保温做法 45 八、质量组织措施 48 九、安全施工措施 48 十、保温项目施工进度计划

工程概况 江苏省档案馆迁建工程位于南京市河西新城区中部地区，距新城区中央商务区仅一街区之隔。工程总建筑面积约4.8万平方米, 地下一层、地上七层，室外地面到主屋面高度为33.4米，突出屋面塔楼一层。其中五层以下为混凝土框架与劲性钢骨柱结构，五层以上为全钢结构，屋面大桁架为预应力平面桁架结构，五层以上5轴向左和D轴向下区域为大悬臂区域，由屋面钢桁架端部吊柱下挂悬吊5、6层钢结构。 地 面 挤 塑 聚 苯 板 保 温 及 相 关 层 次 做 法 施 工 方 案 一、 保温地坪设计施工方案说明 1、 设计变更情况 原设计图号J006 地面上铺30厚挤塑聚苯板 第一次设计修改图号J006-G1 地面上铺55厚耐压型岩棉保温板 第二次设计修改图号JB-06 地面上铺40厚挤塑聚苯板（B1级）

2、 保温地坪施工范围 除地下室以外建筑的+0.00m地面 数字影像厅-0.90m地面

3、 修改图JB-06中未尽之处仍参考J006-G1说明中做 二、 保温地坪及防水等分层次做法 1、一般程序图

外墙外保温施工技术外墙外保温技术是把聚苯乙烯泡沫塑料板直接粘贴在建筑物的外墙外表面上，形成保温层；用耐碱玻璃纤维网格布增强聚合物砂浆覆盖聚苯板表面，形成防护层；然后进行饰面处理。

一．基本构造外墙外保温基本构造见表．聚苯板厚度的选用1．寒冷和严寒地区居住建筑物外墙外保温聚苯板厚度的选用。

当建筑物体形系数W0.3时，见表；当建筑物体形〉0.3时，见表三．主要材料及技术要求1．聚板苯乙烯泡沫塑料板厚度按施工图设计，技术指标应满足《绝热用模塑聚苯乙烯泡沫塑料》（GB/T10801.1—2002）中第II类（阻燃型）的要求，详见表23-39。

标准板的尺寸为1200mm X600mm及900mm X600mm。

聚板苯乙烯泡沫塑料板技术指标表23-392、聚合物水泥砂浆3．耐碱型纤网格布技术要求4．硅酸盐水泥和普通硅酸盐水泥应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175—1999）标准要求。

5．锚固件采用©8X80〜©10X100专用尼龙胀管或胀塞（视保温厚度选用），有效深度$25伽，拔出力$2000N,吊挂力22000N。

6．嵌缝材料填缝用发泡聚乙烯圆棒（背衬），其直径按缝宽的1.3倍选用。

外侧嵌建筑密封膏，应符合《建筑密封膏》（JC482〜484—92）标准要求。

7．面层涂料专用配套弹性涂料。

也可选用延伸率(24°C条件下)2200%的弹性涂料。

四．施工准备1．施工条件(1)外墙外保温施工，应在结构、外门窗及门窗框、各类墙面安装预埋件等施工及验收完毕后进行。

基面达到《混凝土结构工程施工质量验收规范》(GB50204—2002)、《砌体工程施工质量验收规范》(GB50203—2002)中有关要求，见表墙体基面允许尺寸偏差(2)操作环境温度不低于5C,风力不大于5级。

3)雨天不能施工。

2．材料准备(1)单位保温面积耗材指标（2）材料存放要求1）在库内存放，注意通风、防潮，严禁雨淋。

外墙外保温做法主要有:在承重墙体得外侧粘贴(钉、挂)膨胀型聚苯乙烯板(EPS)、挤塑型聚苯乙烯板(XPS),聚氨酯硬泡喷涂(PUR)与粉刷胶粉聚苯颗粒保温砂浆等。

挤塑型XPS聚苯板与聚氨酯硬泡喷涂得价格稍高,目前应用最多得就是膨胀型EPS聚苯板外保温。

一、EPS聚苯板外保温施工EPS复合式保温技术就是一项高效经济、应用广泛得外墙外保温技术,它由承重或围护墙体、EPS复合式保温层、耐碱玻纤网布抗裂砂浆保护层、弹性腻子、外墙涂料或磁砖面层组成。

5rSABER。

NKceTsC。

EPS聚苯板外墙外保温构造:膨胀型聚苯乙烯板EPS:常用规格900～1200×600,厚度20～60mm,密度18～20kg/m31 施工流程基层处理→测量放线→粘贴EPS聚苯板→聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→涂耐水弹性腻子与→面层涂料或面砖施工。

BwjHWpI。

F9T2ygQ。

2 墙体基面处理及测量放线墙体基面须清理干净,检验墙面平整度与垂直度,用2m靠尺检查,最大偏差≯5mm。

在墙面弹出水平控制线,建筑物外墙阳角挂垂直基准钢线;每个楼层在适当位置挂水平线, 以控制EPS聚苯板得垂直与平整度。

ocNNSOW。

GS5iqWB。

墙面平整度检查:阳角吊线:3 EPS板得固定方法⑴粘贴法粘贴法有点框法、条粘法与满粘法,通常采用点框法。

用钢抹子沿E PS板得四周涂抹配制好得粘结剂,宽度为50mm,板得中间均匀设置8个直径100mm得粘结点,厚10mm,粘结剂得涂抹面积不得小于 40%。

板应自下而上沿水平方向横向铺贴,错缝1/2板长。

G4jRyDF。

ysJ53jA。

粘贴法适用于外墙饰面采用涂料得外墙外保温层施工。

点框法粘结剂涂抹示意:点框法涂抹粘结剂:EPS聚苯板得排列及错缝:⑵ EPS板粘贴与锚栓结合法该法就是在粘贴法得基础上设置若干锚栓固定EPS 保温板。

锚栓为高强超韧尼龙或塑料精制而成,尾部设有螺丝自攻性胀塞结构。

1.石墨聚苯板外墙保温施工1.1施工准备（1）外墙外保温工程所用材料，按设计要求选用，并符合相关标准的要求。

生产厂家提供法定检测报告及出厂合格证。

（2）外墙保温材料主要有：石墨聚苯板、胶粘剂、抹面胶浆、耐碱网格布、锚固钉、胶粉聚苯颗粒等。

（3）所有的材料均提前进场，进场时加强检查验收，严把质量关，材料进场后及时在监理的见证下取样复试，并做好材料的标识工作，避免不合格材料用到工程中。

（4）外墙保温所用砂浆采用砂浆搅拌机集中搅拌，搅拌场地平整，材料分类堆放整齐，配合比悬挂在显眼的位置处。

（5）施工队伍提前进场，进场后分专业对其进行安全教育及技术交底，必要时由管理人员进行示范操作，保证技术交底的内容贯彻到作业者。

（6）严格落实持证上岗制度，检查操作工人的上岗证，通过操作工人的持证上岗率来促进外墙保温的施工质量。

（7）根据本工程的特点，为保证工期，外墙保温投入充足的劳动力，同时展开施工，并且考虑农忙等季节性因素对劳动力资源的不利提前影响采取有效的补救措施。

（8）参加施工的有关人员，认真熟悉施工图纸，并对图纸中所存在的问题及时处理。

（9）组织培训施工人员熟练掌握外墙外保温的施工技能，并进行岗前培训，组织施工人员看外墙保温施工录像并进行考核。

1.2操作工艺（1）工艺流程：基层处理→放线→配置聚合物砂浆→粘贴网格布→粘贴石墨聚苯板→安装锚固钉→打磨修理、隐检→抹底层抹面砂浆→粘网格布、将其压入砂浆→补洞修理、验收→外饰面（2）基层处理：基层表面应清洁、无油污、脱模剂等妨碍粘结的附着物。

凸起、空鼓和疏松部位应剔除并找平。

找平层应与外墙粘结牢固，不得有脱层、空鼓、裂缝。

（3）放线根据建筑立面设计和外墙外保温要求及保温层厚度，在墙面弹出外门窗水平、垂直控制线及装饰缝等。

（2）挂基准线在建筑物外墙大角（阴、阳角）及其他必要处挂垂直基准线，在每个楼层适当位置挂基准线尺寸偏差不得大于+1.5mm，以控制聚苯板的垂直度和平整度。

1 目 录 1 编制依据2 2 工程概况2 2。1 工程简介2 2。2 设计概况2 2。3 自然条件2 2.4 建设相关单位3 3 工程质量控制要点3 4 施工工艺技术3 4。1 施工准备3 4。2 施工工艺流程3 4。3 保温作业要求10 4。4 保温施工控制要求及验收标准10 4。5 成品保护11 5 施工安全保证措施11 5。1 安全管理组织机构11 5.2 现场施工安全12 6 其他技术保证措施13 6。1 材料质量保证措施13 6.2 施工质量保证措施13 6.3 安全技术措施14 6。4 文明施工管理15 6。5 保温工程验收15 6。6 环境保护措施16 6.7现场消防保卫管理措施17 2

1 编制依据 1。1《建筑工程施工质量验收统一标准》（GB50300—2001）； 1。2《建筑装饰装修工程质量验收标准》（GB50210—2001)； 1.3《贵州省居住建筑节能设计标准》（DBJ52—49-2008）； 1。4《建筑节能工程施工质量验收规范》（GB50411-2007）; 1.5《改性膨胀珍珠岩外墙保温建筑构造—XR屋脊保温材料图集》（06CJ07)； 1。6 工程设计图纸和施工组织设计. 2 工程概况 2。1 工程简介 本工程位于凯里市棉纺厂迎宾中路北侧,松林环路东侧，棉纺中路西侧。 凯里未来城一期房建四标段有B3、B4地块组成.B3地块由16＃、19＃楼组成，总建筑面积40485。68m2;B4地块由17#、20＃、18＃、21＃楼组成，总建筑面积80951.35m2（以上均不含地下车库面积）。气候温和地区。夏季湿热、冬季阴冷。 2.2设计概况 本工程建筑热工设计分区为：夏热冬冷地区。建筑节能体系和主要节能措施为:外墙内保温、屋面保温和玻璃隔热的建筑节能体系。具体保温节能设计如下： （1）、围护结构外墙（钢筋混凝土墙、梁、柱、加气混凝土砌块、凸窗上下挑板）采用30mm无机保温砂浆Ⅰ型保温材料(中空玻化微珠）. （2）、底面接触室外空气的架空楼板(住宅首层楼板）：采用30mm无机保温砂浆Ⅰ型保温材料（中空玻化微珠）。 （3）、建筑楼梯间外墙及高出屋面的围护结构不做保温。 2.3 自然条件 凯里市地处于云贵高原东侧的梯级状大斜坡地带，属中亚热带湿润季风气候。气候温和，四季宜人，年均气温16℃左右， 最高气温37℃，最低气温零下4—7℃;最冷的1月份常年平均气温在5℃左右，平均最低气温在2℃左右；最热的7月份常年平均气温为26℃左右,平均最高气温也在30℃ 3

外墙保温施工方案编制：审核：审定：Xxxxxxx集团有限公司一、工程概况二、编制依据1、《挤塑聚苯乙烯外保温系统应用技术规程》Q/320705QSU03-20092、《建筑工程施工质量验收统一标准》GB50300-20013、《外墙外保温建筑构造》02J121-13、《建筑节能工程施工质量验收规范》GB50411-2007三、基本构造外保温系统由粘结胶浆、挤塑聚苯乙烯泡沫塑料板（以下简称挤塑板）、玻璃纤维网格布（以下简称网格布）和抹面胶浆组成。

基本构造如图1所示，首先用粘结胶浆把挤塑板粘贴固定在基层墙体上形成保温层，然后在挤塑板面刮抹薄层抹面胶浆，在其上铺贴网格布，在网格布上再刮抹面胶浆形成表面保护层。

保护层干燥后，再按设计要求进行饰面。

1、挤塑聚苯乙烯泡沫板规格为 1200mm×600mm×20mm，平头式，阻燃B1级，表观密度 25～32kg/m3，尺寸收缩率小于 1.5%，吸水率小于 1.5%。

2、专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于 1:5，可操作时间不小于 2h。

3、固定件采用自攻螺栓配合工程塑料膨胀钉固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于 0.6kN。

4、耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径 5mm×5mm，宽度1000mm，每卷长50000mm。

5、聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径缝宽的 1.4 倍选用。

四、施工工艺1、施工条件①墙面应干燥，平整度、垂直度已验收合格，门窗已安装到位；②施工现场环境温度和基层墙体表面温度在施工后24小时内均不得低于5℃，风力不大于5级；③为保证施工质量，夏季作业时，环境温度高于35℃，施工面应避免阳光直射，必要时应在脚手架上搭设防晒布，遮挡墙面。

雨天施工时应采取有效措施，防止雨水冲刷墙面；④墙体系统在施工过程中所采取的保护措施，应待泛水，密封膏等永久保护构造按设计要求施工完毕后可拆除。

外墙外保温做法主要有：在承重墙体的外侧粘贴(钉、挂)膨胀型聚苯乙烯板(EPS)、挤塑型聚苯乙烯板(XPS)，聚氨酯硬泡喷涂(PUR)和粉刷胶粉聚苯颗粒保温砂浆等。

挤塑型XPS聚苯板和聚氨酯硬泡喷涂的价格稍高，目前应用最多的是膨胀型EPS聚苯板外保温。

一、EPS聚苯板外保温施工EPS复合式保温技术是一项高效经济、应用广泛的外墙外保温技术，它由承重或围护墙体、EPS复合式保温层、耐碱玻纤网布抗裂砂浆保护层、弹性腻子、外墙涂料或磁砖面层组成。

EPS聚苯板外墙外保温构造：膨胀型聚苯乙烯板EPS：常用规格900～1200×600,厚度20～60mm,密度18～20kg/ m31 施工流程基层处理→测量放线→粘贴EPS聚苯板→聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→涂耐水弹性腻子和→面层涂料或面砖施工。

2 墙体基面处理及测量放线墙体基面须清理干净，检验墙面平整度和垂直度，用2m靠尺检查，最大偏差≯5mm。

在墙面弹出水平控制线，建筑物外墙阳角挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制EPS聚苯板的垂直和平整度。

墙面平整度检查：阳角吊线：3 EPS板的固定方法⑴粘贴法粘贴法有点框法、条粘法和满粘法，通常采用点框法。

用钢抹子沿EPS板的四周涂抹配制好的粘结剂，宽度为50mm，板的中间均匀设置8个直径100mm的粘结点，厚10mm，粘结剂的涂抹面积不得小于40%。

板应自下而上沿水平方向横向铺贴，错缝1/2板长。

粘贴法适用于外墙饰面采用涂料的外墙外保温层施工。

点框法粘结剂涂抹示意：点框法涂抹粘结剂：EPS聚苯板的排列及错缝：⑵EPS板粘贴与锚栓结合法该法是在粘贴法的基础上设置若干锚栓固定EPS 保温板。

锚栓为高强超韧尼龙或塑料精制而成，尾部设有螺丝自攻性胀塞结构。

锚栓用量每平方米10层以下约6个，10～18层8个，19～24层10个，24层以上12个。

单个锚栓抗拉承载力极限值≥1. 5kN。
