实验中学光现象作图专题111

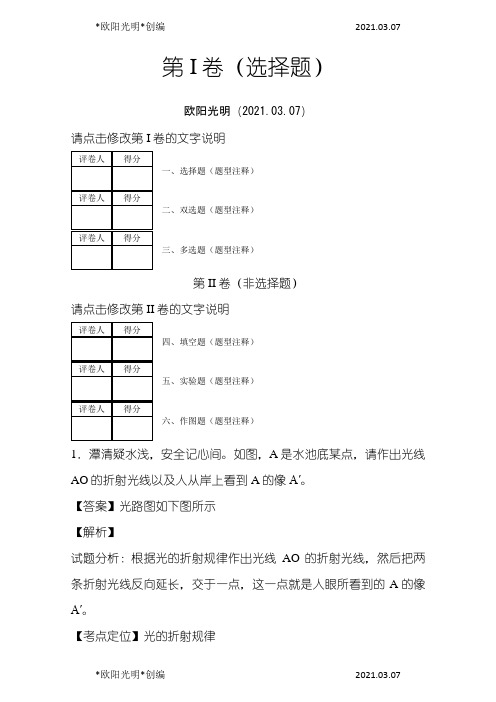

*欧阳光明*创编 2021.03.07*欧阳光明*创编 2021.03.07第I 卷（选择题）欧阳光明（2021.03.07）请点击修改第I 卷的文字说明一、选择题（题型注释） 二、双选题（题型注释） 三、多选题（题型注释） 第II 卷（非选择题）请点击修改第II 卷的文字说明四、填空题（题型注释） 五、实验题（题型注释） 六、作图题（题型注释） 1．潭清疑水浅，安全记心间。

如图，A 是水池底某点，请作出光线AO 的折射光线以及人从岸上看到A 的像A′。

【答案】光路图如下图所示【解析】试题分析：根据光的折射规律作出光线AO 的折射光线，然后把两条折射光线反向延长，交于一点，这一点就是人眼所看到的A 的像A′。

【考点定位】光的折射规律2．如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反射光线。

请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。

MP【答案】如下图所示【解析】试题分析：把反射光线反向延长与入射光线的延长线交于一点，这一点在平面镜上，过交点作出入射光线与反射光线所夹锐角的平分线就是法线，然后过该交点作法线的垂线就是平面镜的位置；光线由水斜射向空气时，折射角大于入射角。

【考点定位】光的反射和光的折射3．根据平面镜成像特点，在图甲中画出物体AB在平面镜中所成的像A'B'。

【答案】如下图所示【解析】试题分析：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如上图所示。

考点：平面镜成像*欧阳光明*创编2021.03.07 4．如图所示，人看到了水中的鱼，请用作图法确定哪条鱼是真正的鱼。

空气水【答案】如图所示空气水【解析】光从水中射入空气中，发生光的折射，根据光的折射定律可知，空气中的角大，所以下面的鱼是真实的鱼。

5．在图5中的画出该光线的反射光线使光路图完整.【答案】略【解析】分析：根据反射定律作图：反射角等于入射角．解答：解：点评：本题考查了光的反射定律的作图：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角．6．（2分）在题15（l）图中画出反射光线并标出反射角。

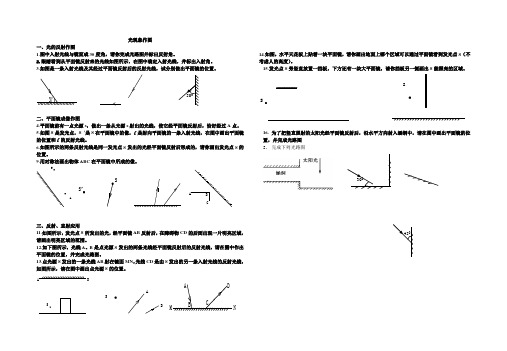

光现象作图一、光的反射作图1.图中入射光线与镜面成30度角，请你完成光路图并标出反射角。

2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线，并标出入射角。

3.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。

30。

二、平面镜成像作图4.平面镜前有一点光源s ，做出一条从光源s 射出的光线，使它经平面镜反射后，恰好经过A 点。

5.如图S 是发光点，S ’是S 在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和l 的反射光线。

6.如图所示的两条反射光线是同一发光点S 发出的光经平面镜反射后形成的，请你画出发光点S 的位置。

9.用对称法画出物体ABC 在平面镜中所成的像。

SAS’SAB C三、反射、直射应用 11.如图所示，发光点S 所发出的光，经平面镜AB 反射后，在障碍物CD 的后面出现一片明亮区域，请画出明亮区域的范围。

12.如下图所示，光线A 、B 是点光源S 发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。

13.点光源S 发出的一条光线AB 射在镜面MN ，光线CD 是由S 发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S 的位置。

SABSABABCDMN14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S （不考虑人的高度）。

15.发光点S 旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S 能照亮的区域。

S16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图 5、.完成下列光路图50045° S30°。

光现象作图---中考物理一轮复习一、光的直线传播作图1．请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。

2．图丙为“坐井观天”的示意图（井中无水），设点E为青蛙的眼睛，请利用光的直线传播知识作出青蛙看到天空范围的光路图。

3．如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S 的位置。

二、光的反射作图4．在图中画出反射光线并标出反射角。

5．在图中画出反射光线OB的入射光线，并标出入射角大小。

6．如图所示，根据入射光线和反射光线，在图甲中正确的位置作出平面镜并标出反射角的大小。

7．请在图中画上一面位置合适的平面镜。

8．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S的位置并完成光路图。

三、平面镜成像原理作图9．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像。

10．如图，作出点光源S发出的光线通过平面镜反射后照亮A点的光路图。

11．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A 点的光路图。

12．如图所示，物体AB在平面镜前面，一束由A发出的光线射到平面镜表面O点。

①画出物体AB在平面镜中的像A′B′；①画出入射光线AO的反射光线。

13．如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房间中S处有一个正在发光的小蜡烛，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上会得到上下两个亮点。

（保留作图痕迹）请在图丙中分别画出了这两个亮点及其光路，上下亮点分别用M和N表示。

四、光的折射作图14．一束光线AO与水面成45 的角斜射到水面。

在图中画出反射光线、折射光线并标出反射角。

15．在图中画出反射光线及折射光线的大致方向。

16．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。

图中的两个B1和B2分别是物、像的位置，请在图中作出潜水员观察物体的光路图。

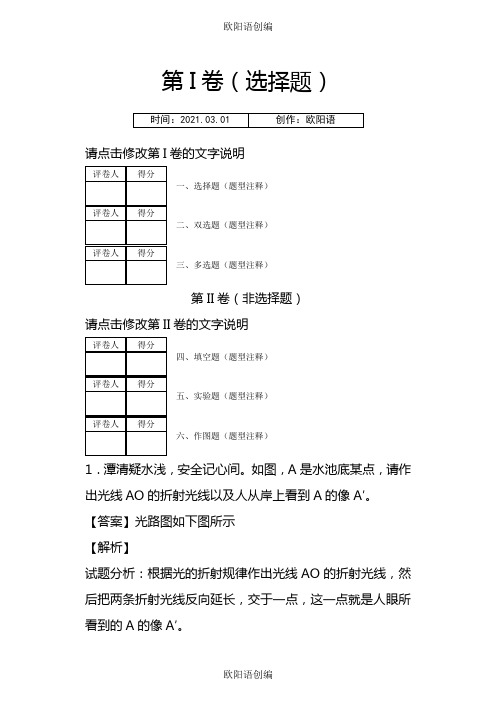

欧阳语创编欧阳语创编第I 卷（选择题）请点击修改第I 卷的文字说明一、选择题（题型注释） 二、双选题（题型注释） 三、多选题（题型注释） 第II 卷（非选择题）请点击修改第II 卷的文字说明四、填空题（题型注释） 五、实验题（题型注释） 六、作图题（题型注释） 1．潭清疑水浅，安全记心间。

如图，A 是水池底某点，请作出光线AO 的折射光线以及人从岸上看到A 的像A′。

【答案】光路图如下图所示【解析】试题分析：根据光的折射规律作出光线AO 的折射光线，然后把两条折射光线反向延长，交于一点，这一点就是人眼所看到的A 的像A′。

【考点定位】光的折射规律2．如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反射光线。

请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。

MP【答案】如下图所示【解析】试题分析：把反射光线反向延长与入射光线的延长线交于一点，这一点在平面镜上，过交点作出入射光线与反射光线所夹锐角的平分线就是法线，然后过该交点作法线的垂线就是平面镜的位置；光线由水斜射向空气时，折射角大于入射角。

【考点定位】光的反射和光的折射3．根据平面镜成像特点，在图甲中画出物体AB在平面镜中所成的像A'B'。

【答案】如下图所示【解析】欧阳语创编试题分析：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如上图所示。

考点：平面镜成像4．如图所示，人看到了水中的鱼，请用作图法确定哪条鱼是真正的鱼。

空气水【答案】如图所示空气水【解析】光从水中射入空气中，发生光的折射，根据光的折射定律可知，空气中的角大，所以下面的鱼是真实的鱼。

5．在图5中的画出该光线的反射光线使光路图完整.【答案】略【解析】分析：根据反射定律作图：反射角等于入射角．解答：解：点评：本题考查了光的反射定律的作图：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两欧阳语创编侧，反射角等于入射角．6．（2分）在题15（l）图中画出反射光线并标出反射角。

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图6 图7 图8图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17A’O’AO 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图25图26图27图28图29图30图31图32图3313、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出（1）灯S在镜中的像S′．（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图41甲乙图42图43图44四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

A 水 晶 空 气 空气 水 S P 空气 空气 水 A B′ 空气 水 玻空气 玻璃 A O N M N M 3045′ ′ O B ′光现象作图专题一、光的直线传播作图1.如图所示，画出点光源S 照在不透明物体AB 在光屏MN 上投射的影子区域；3、根据光路图标出室内的光源。

第1题 第3题 第9题 第10题二、光的反射定律作图7、如图，小明通过一平面镜看到了桌子下的小球图中画了入射光线和反射光线，但未标出光的传播方向。

完成光路图，并画出平面镜的位置。

9、两块平面镜相互成︒60角，一束光线的最终的反射光线与其重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。

10、S 点发出的光线经两次反射后通过A 点，试确定这条光线并把光路图补充完整三、平面镜成像作图11、根据平面镜成像特点画出在平面镜前的物体第11题 第14题平面镜成像原理作图 平面镜成虚像原理：14、如图所示，平面镜上方有一竖直挡板P ，AB 和CD 是挡板左侧的发光点S 经过平面镜反射后的两条反射光线，请在图上作出发光点S （要求留下作图痕迹）。

四、光的折射规律作图1. 如图所示的光发生了折射，画出对应的入射光线或折射光线的大致传播方向。

3.（1）如图所示，OA ´是光线AO 的折射光线，请画出入射光线BO 的折射光线OB ´。

（2）图中给出了光从空气斜射入某种介质时的反射光线和折射光线，请画出入射光线。

（3）如图所示的是一条经水面反射后的光线，画出其入射光线的准确方向及对应的折射光线的大致方向。

5.（1）如图所示，人眼在A 处看到B ′处有一白色鹅卵石，若从A 处用激光手电筒的激光来照射到鹅卵石B 上，请画出从A 处射出的激光照到白色鹅卵石B 上的光路图。

（2）如图所示，发光点S 发出的一条射向水中的光线，在水面发生折射后，经过P 点。

请在图中大致作出入射光线及其相应的折射光线。

（3）如图所示，发光点S 发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P 点。

2019-2020年中考总复习光现象作图专题考点一：小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关1. 小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图 1 中做出蜡烛 AB 的像 A'B' ；图 1图 22.2009 年夏季，中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是( )考点二：入射角、反射角和折射角的大小。

注意：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v 空气＞ v 水＞ v 玻璃）一大类： 3. 画出图 3中相应的入射光线或反光线，并标出入射角和反射角的大小。

6040°图3图 4图54．如图 4，太阳光与水平面成 60°角，要利用平面镜使太阳光沿竖直方向照亮井底，则平面镜与水平面所成的角是 ________度，在图中画出平面镜的位置。

5.光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图 5 所示．请在图中画出经平面镜反射的光线和在水面处的折射光线，并标出角度的大小。

7. 如图 7 所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．8. 将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图8所示，请画出这束光线在水中行进最后射出水面的光路图。

空气空气图 6 图 7 图 8三大类： 9. 画出图 9 中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角的大小。

10.自行车是一种便捷的交通工具，它包含了许多物理知识．例如，自行车尾灯就包含了光学知识．它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，以引起司机注意．尾灯的结构如图 10 所示，请在图 10 中画出反射光线，并说明反射光线有什么特点．11. 如图 11 所示，一束光射向一块玻璃砖。

2023年中考物理重难点复习：光现象作图（精练）
1．如图所示，CD是中间有小孔的硬纸板，请用光学作图法画出人眼在E位置通过小孔看到的范围。

2．俗话说“坐井观天，所见甚小”。

如图所示，请通过光学作图画出青蛙在井底A点看到天空的范围（保留作图痕迹）。

3．完成下列光学作图题：在图甲中，画出入射光线AO
4．完成下列光学作图。

（保留必要作图痕迹）。

根据平面镜成像特点，在图甲中画出物AB在平面镜中的像A'B'
5．如图是“斯诺克”比赛中的情景，在②号球的上面和右边有3个障碍球，要求选手只能借助桌面边沿的反弹，用①号白球碰到②号花球。

用光学作图画出①号球的运动路径。

第1页（共13页）。
