光现象典型作图题及答案

专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。

（相等）（2）法线与反射面垂直，像物连线与镜面垂直。

（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。

（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。

【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。

首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。

3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。

【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。

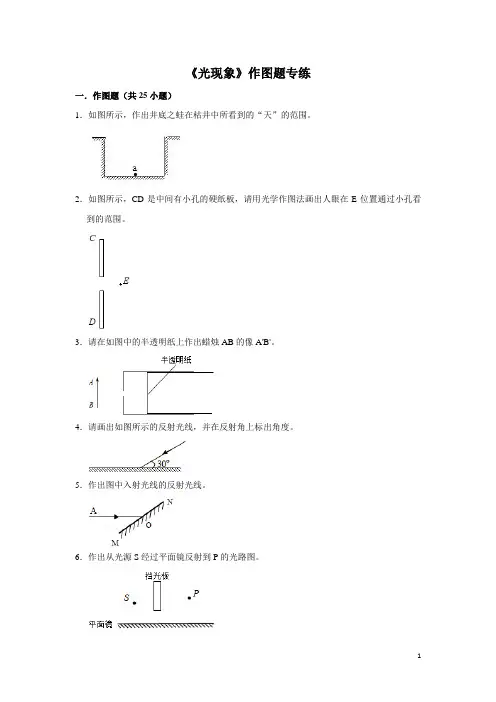

《光现象》作图题专练一．作图题（共25小题）1．如图所示，作出井底之蛙在枯井中所看到的“天”的范围。

2．如图所示，CD是中间有小孔的硬纸板，请用光学作图法画出人眼在E位置通过小孔看到的范围。

3．请在如图中的半透明纸上作出蜡烛AB的像A'B'。

4．请画出如图所示的反射光线，并在反射角上标出角度。

5．作出图中入射光线的反射光线。

6．作出从光源S经过平面镜反射到P的光路图。

7．如图所示，方向不变的激光束从光源S斜射到液面上，经液面反射后射到液面上方水平标尺上的某一位置，利用该装置可监测液面的高度变化。

若随着液面变化，标尺上的光点由S1移至S2，请通过光路作图画出光点到达S2时的液面。

8．如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出，请在图中作出平面镜放置的位置。

9．如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

10．平面镜在各行各业中都有广泛的应用，例如自行车尾灯的结构如下图所示，画出入射光线ab经过两个平面镜后的反射光线。

11．反光板是摄影中常用的道具如图甲所示，它可以将光源的光线反射到被拍摄人物上，来增加人物的亮度，从而使拍摄的人物更明亮清晰。

请在图乙中画出一束从太阳上S点发出的光，经反光板反射至人脸上的P点的光路图。

12．如图太阳光与地面成30°角斜射过来，要使光线沿竖直方向反射入井中，请画出：①反射光线；②平面镜的位置；③标出反射角的度数。

13．作出AB通过平面镜成的像14．侦查员A在墙外经墙洞下放置的一块平面镜，观察到墙内的盗贼B。

请做出盗贼在平面镜内所成的像B'，并做出侦查员看到盗贼B的光路图。

15．如图，墙壁上竖直放置着一块平面镜，小明将激光笔从S点照向平面镜，在地面上的P 点看到一个光斑，请根据平面镜成像的特点画出激光笔的光路图。

16．如图，点光源S放在平面镜前，A、B为点光源S发出的光经平面镜MN反射后的两条射线，请在答题纸上通过作图确定点光源S和它的像S′的位置。

第I卷（选择题）请点击修改第I卷的文字说明一、选择题（题型注释）二、双选题（题型注释）三、多选题（题型注释）第II 卷（非选择题）请点击修改第II 卷的文字说明 评卷人 得分 四、填空题（题型注释）评卷人得分 五、实验题（题型注释） 评卷人得分 六、作图题（题型注释）1．潭清疑水浅，安全记心间。

如图，A 是水池底某点，请作出光线AO 的折射光线以及人从岸上看到A 的像A′。

【答案】光路图如下图所示【解析】试题分析：根据光的折射规律作出光线AO 的折射光线，然后把两条折射光线反向延长，交于一点，这一点就是人眼所看到的A 的像A′。

【考点定位】光的折射规律2．如图所示，在水池里有一个点光源S ，SP 是它发出的一条光线，在SP 的传播方向上有一块平面镜，QM 是SP 经此平面镜反射后的反射光线。

请你画出平面镜的准确位置和光线QM 进入空气后的大致传播方向。

【答案】如下图所示S P QM【解析】试题分析：把反射光线反向延长与入射光线的延长线交于一点，这一点在平面镜上，过交点作出入射光线与反射光线所夹锐角的平分线就是法线，然后过该交点作法线的垂线就是平面镜的位置；光线由水斜射向空气时，折射角大于入射角。

【考点定位】光的反射和光的折射3．根据平面镜成像特点，在图甲中画出物体AB 在平面镜中所成的像A'B'。

【答案】如下图所示【解析】试题分析：分别作出物体AB 端点A 、B 关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB 在平面镜中的像．如上图所示。

考点：平面镜成像4．如图所示，人看到了水中的鱼，请用作图法确定哪条鱼是真正的鱼。

【答案】如图所示S P QM 空气水空气水【解析】光从水中射入空气中，发生光的折射，根据光的折射定律可知，空气中的角大，所以下面的鱼是真实的鱼。

5．在图5中的画出该光线的反射光线使光路图完整.【答案】略【解析】分析：根据反射定律作图：反射角等于入射角．解答：解：点评：本题考查了光的反射定律的作图：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角．6．（2分）在题15（l）图中画出反射光线并标出反射角。

八年级光现象光学作图专题一、作图题（共20题；共100分）1.如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．2.请在图中作出蜡烛AB在屏上所成的像A′B′（要求标出A′、B′）。

3.一束光与镜面成30°角照射到平面镜上．请在图中画出它的反射光线并标出反射角．4.如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数．5.在图中，做出物体AB在平面镜中所成的像（保留作图痕迹）6.根据平面镜成像特点，在下图中画出物体AB 在平面镜MN中所成的像A′B′．7.如图所示，在图中根据平面镜成像特点作出三角形ABC在平面镜中的像。

8.如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）．9.如图所示，有束入射光线AO经平面镜反射后沿OB的方向射出，请在图中找出平面镜的位置，并画出平面镜. （要用直尺，并保留作图痕迹，否则不给分）10.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．11.如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．12.S是一点光源，MN是平面镜，请画出光源S 发出的一条光线经平面镜反射经过P点的光路图。

13.如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．14.（2015•巴中）如图所示，一束光线在空气和水两种介质的介面上同时发生反射和折射，图中已标出反射光线，请画出折射光线的大致方向和入射光线．15.如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。

16.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．17.如图乙所示，AO为入射光线，O为入射点.根据光的反射和折射特点，在图中画出反射光线及折射光线.18.如图所示，一束光从空气斜射到玻璃砖上，请画出完整的折射光路的大致方向。

编者：吕忠皓数理化初中光现象作图大全（附答案）2、编者：吕忠皓数理化光沿直线传播1、小孔成像实验：请在图中做出蜡烛AB的像 A'B' ：3、2、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图．请根据这两条光束的方向确定室内电灯的位置（保留作4、图痕迹）3、如图，画出光源S 发出的光线经过墙壁时，在地面上产生的影子，并在影子区域打光的反射上阴影线．1、画出图中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角的大小。

2、在图中，根据给出的入射光线AO 画出4、如图为“坐井观天”的示意图，设点E 为反射光线OB，并标出反射角及其度数。

青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围（画出光路示意图）．3、在图中，根据给出的反射光线OB 画出入射光线 AO，并标出入射角及其度数．参考答案1、编者：吕忠皓数理化5、一束光线射到某平面镜上，使其沿水平方向传播，如图甲所示，请在图中画出所需平面镜的位置（要求保留必要的作图痕迹）．6、潜望镜中两块平面镜平行放置与水平方向成 45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．9、挪威留坎镇被群山包围，难以获得阳光照射．工程师在位置 A 处安装平面镜，使广场中心 B 处被照亮．若太阳位于图中所在位置，请在 A 处添加平面镜并完成光路图．（保留作图痕迹）参考答案1、2、7、小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗3、上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？（请作图说明）4、8、已知一束光与水平方向成30°，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为 ________ ，并作出平面镜的位置．5、6、7、8、60°9、3、如图为一等腰直角三棱镜，一束光垂直AB 边入射，从 AC 边射出三棱镜，请画出光线经过三棱镜的光路图．4、有一种玻璃制成的正方体玩具，内有光源S，摇动玩具就能看见其发光 .图中画出了玻璃中的两条入射光线，请画出空气中对应的两条折射光线。

160°“光现象”作图题归类分析一、光的直线传播类1“井底之蛙”常用来形容“目光短浅”。

如图所示，画出井底之蛙的视野的大致范围。

2如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A´B´的光路图。

二、光的反射类1、完成反射光路图。

（1）完成下列光路图并标出反射角的度数（2）两平面镜相互垂直，一束光线斜射到平面镜上，请完成图1光路图。

【解析】这是一组垂直的平面镜，答案第二图。

特点是：任何方向的光线射来，反射光线都会被沿原方向平行射回。

自行车尾灯的结构如上第三图所示。

夜晚，当汽车发出的光照射到前方自行车的尾灯时，反射光原路返回进入司机眼睛，可以对司机起到明显的警示作用。

2、确定平面镜位置例1、小明欲用平面镜将一束阳光竖直反射到井中，请在图上确定平面镜的位置，并标出镜面与水平面夹角的度数。

【解析】：由光的反射定律反射角=入射角可知，法线即是反射光线与入射光线的角平分线。

由此可确定出法线，再作出法线的垂线便是镜的位置。

（1）画出图1中平面镜的位置。

（标明镜面与水平方向夹角的度数）（2）要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图2中画出平面镜的位置。

图1（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图3中已标示了入射光线与反射光线等，请画出平面镜，并标出镜面与水平方向的夹角度数。

1 2 3（4）请在图中虚线方框内画出适当个数．．．．的平面镜，并将光路补充完整。

（5）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。

束光水平射入潜望镜进口，画出它经过潜望镜的光路。

三、平面镜成像类1、据平面镜成像特点作物体的像例1、 根据平面镜成像特点，在图1中画出S 所成的像例2、如下2图所示，请根据平面镜成像特点，作出物体AB 在平面镜中成的像。

一.光的直线传播
1.室内一盏灯通过木板隔墙的两个小洞，透过两条细小光束，请根据这两条光束方向确定室内电灯位置（保留作图痕迹）
2.如图E处为一只青蛙，画出这只青蛙所能看到的天空范围
3.做出如图所示眼睛能够看到的范围
4.如图所示C点为光源，画出光源所能照到的范围
5．如图CD为一不透明的挡光板，AB为一日光灯管，EF为光屏，请用作图找出光屏上最暗的区域。

二.光的反射
1.图中入射光线与镜面成60度角，请你完成光路图并标出反射角
2.图中反射光线与镜面成60度角，请你完成光路图并标出反射角
3.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。

4.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图
5.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点
6.平面镜前有一点光源s，s‘为光源在平面镜中的像，确定平面镜的位置，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点
7.画光路图分析p点可以看到s在平面镜中所成的像
1.在图中画出镜中所成的像
2.如图所示，一个封闭的盒子，它的上顶A处有一只发光的小灯泡，地面是一块镜面朝上的平面镜。

盒盖B处有一个小孔，人眼通过该小孔看到了灯泡。

请画出小灯泡射到平面镜上冰进入人眼的一条光线
四.折射作图
1.做出图中的折射光线
2.画出下列各图中光线经过玻璃砖的光路
1．将下面的光路图补充完整
2.确定透镜以及焦点位置，并画出光路图
3．画出透镜所成的像，并画出对应的光路图
4.如图，AB的像会成在光屏上，画出光路图，并找到焦点位置。

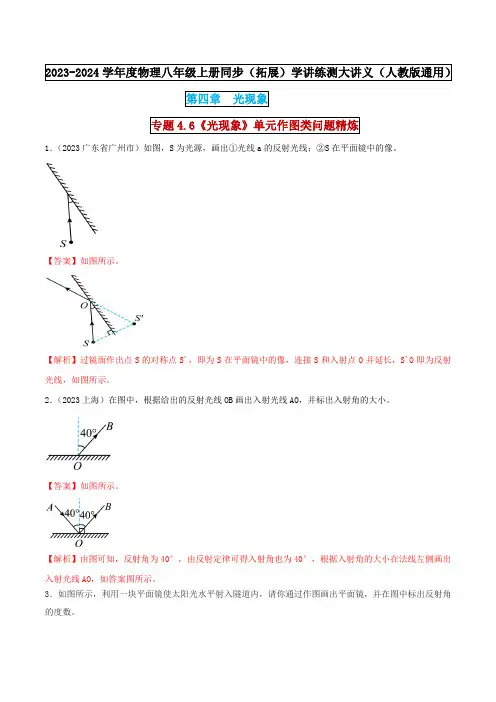

1．（2023广东省广州市）如图，S为光源，画出①光线a的反射光线；②S在平面镜中的像。

【答案】如图所示。

【解析】过镜面作出点S的对称点S'，即为S在平面镜中的像，连接S和入射点O并延长，S'O即为反射光线，如图所示。

2．（2023上海）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

【答案】如图所示。

【解析】由图可知，反射角为40°，由反射定律可得入射角也为40°，根据入射角的大小在法线左侧画出入射光线AO，如答案图所示。

3．如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

【答案】如图所示。

【解析】图中给出了入射光线和反射光线，根据反射角等于入射角的关系做入射光线和反射光线的角平分线，即为法线；过入射点作法线的垂线即为平面镜的位置；入射光线与水平面成60°，水平射入隧道内，即入射光线和反射光线夹角为120°，则反射角为60°.4．（2022•潍坊）如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：（1）S在平面镜中所成的像S'；（2）经MN反射后过A点的反射光线OA；（3）OA照射到水池底的光路图。

【答案】见解析。

【解析】（1）作出发光点S关于平面镜的对称点，即为像点S′；（2）连接S′A点交平面镜于点O，沿OA画出反射光线，连接SO画出入射光线；（3）首先过入射点画出法线，然后根据折射光线和入射光线分居法线两侧，折射角小于入射角，在法线的水中画出折射光线，如图所示：5．（2022•菏泽）在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳。

如图为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像。

请你在图中作出过O点的入射光线和折射光线。

【答案】见解析。

【解析】水底的物体A反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是A′点，连接眼睛与O点即为折射光线，连接AO即为入射光线，如图所示：6.（2022•巴中中考）如图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。

第四章专题训练光现象作图1．（2023·河南三门峡·八年级期末）如图所示，在枯井底O点趴着一只青蛙，请你用光线作图解释“井底之蛙”为何所见甚少。

2．（2023·江苏·梅岭中学教育集团运河中学八年级期末）如图所示，路灯下站着甲乙两人，地上留下了他们的影子，通过作图确定路灯S的位置；3．（2023·江苏淮安·八年级期末）请画出AB通过小孔所成的像。

4．（2023·广西河池·八年级期末）如图所示，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

5．（2023·广西玉林·九年级期末）如图甲所示自行车尾灯设计得很巧妙，它的结构如图乙所示，其内部的反射面可以看作是由多个互相垂直的平面镜组成。

当有光以任何方向照射到尾灯时可起到明显警示作用，试在图丙中画出图中一条光线的反射光线（要求作出法线）。

6．（2023·山西晋中·八年级期末）牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示。

图乙是人眼在A 点通过平面镜看到病人口腔内B点的光路图，请在图乙中画出小平面镜的位置。

7．（2023·辽宁本溪·八年级期末）如图所示，将一支激光笔放置到A处，将一枚硬币放置在不透明容器底部B处，请你利用一种实验器材或生活中的物品，想办法使A处发出的光能照射到B处。

（1）请说出你所选择的这种实验器材或物品的名称；（2）大致画出你的设计思路（器材或物品的位置及光路）。

8．（2023·上海市罗星中学八年级期末）请在图中画出物体通过平面镜所成的像。

9．（2023·山东·日照港中学八年级期末）“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹。

10．（2023·河南新乡·九年级期末）小明通过校园转弯处的镜子看到了晓琳，如图所示。

光现象作图专项练习（含答案）1.在如图中，根据平面镜成像特点画出物体AB在平面镜MN中所成的A′B′。

2.画出图中入射光线经平面镜反射后的光线。

3.如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线；4.一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出，请在图中画出该光路图（不考虑光的反射）。

5.有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。

请把平面镜C画到合适的位置，并完成由B看到A的光路（只需在图中画出一条光的完整路径）。

6.一条入射光线与镜面的夹角为30°，作出反射光线，并标出反射角的大小。

7.小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。

（保留必要的作图痕迹）8.根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。

9.如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

10.如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

11.如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线｡12.请在图中画出物体AB在平面镜中所成的像A'B'。

13.光从空气斜射向玻璃，发生反射和折射。

请完成光路。

并标出反射角的度数。

14.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。

15.如图所示，a、b两条光线是由同一发光点S发出的经平面镜反射后的光线，试根据平面镜成像特点，作出发光点S的位置。

16.一束光射向一块玻璃砖（如图），并穿过玻璃砖，请你画出这束光进入玻璃和离开玻璃后的光线。

八年级物理《光现象》作图专项训练（全国通用后附答案）一、光的直线传播1、《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。

图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB（烛焰可以抽象为带箭头的线段）通过纸杯的小孔在黑塑料膜虚线上所成的像A B''，并标明两条光线的传播方向。

2、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

3、如图，小明站在路灯下，请画出小明在地面上形成影子的光路，并用线段AB标出影子的范围。

二、光的反射4、一束光照射到平面镜上，如图所示。

请在图中画出反射光线并标出反射角的度数。

5、自行车尾灯的反光原理如图所示.请完成反射光路，并标出反射角度数.6、太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。

三、平面镜成像7、如图，请利用光的反射原理画出A点的像A'。

8、根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A B''。

9、为打造“蓝天碧水”“宜居宜业”的城市环境，聊城市连续两年推出“公交惠民”活动，受到了水城百姓的广泛赞誉。

为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况。

请在图乙中画出A处司机看到B处乘客的光路图。

10、友友的玩具不小心掉进水平管道中去了，由于没有手电筒，看不清楚玩具的位置。

姐姐拿出一块平面镜帮助他找到了玩具，请在图中画出平面镜的位置。

11、如图所示，小明在A处，左侧墙壁上挂一面镜子，小明通过镜子可以看到窗户外的景色，请画出小明通过镜子能看到的窗户外的区域.四、光的折射12、如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。

13、作出图中的折射光线。

14、小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。

玻璃砖50°图11图1 图15 图960°图2 图 3图5图14图13图16 图17图18 光现象作图专题 魏文华考点一：小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关 1.小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图1中做出蜡烛AB 的像A'B'；2.2009年夏季，中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是( )考点二：入射角、反射角和折射角的大小。

注意：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v 空气＞v 水＞v 玻璃）一大类：3.画出图3中相应的入射光线或反光线，并标出入射角和反射角的大小。

4．如图4，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，则平面镜与水平面所成的角是________度，在图中画出平面镜的位置。

5.光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图5所示．请在图中画出经平面镜反射的光线和在水面处的折射光线，并标出角度的大小。

二大类：6.如图6所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．7.如图7所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．8.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图8所示，请画出这束光线三大类：9.画出图9中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角的大小。

10.自行车是一种便捷的交通工具，它包含了许多物理知识．例如，自行车尾灯就包含了光学知识．它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，以引起司机注意．尾灯的结构如图10所示，请在图10中画出反射光线，并说明反射光线有什么特点．11.如图11所示，一束光射向一块玻璃砖。

可编辑修改精选全文完整版光现象作图专题训练1．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。

2．如图所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜的位置，标出反射角和反射角的度数，保留作图痕迹。

3．如图所示，丽丽同学在平面镜前，请根据平面镜成像的特点，画出她看到脚尖上的A点在平面镜后的像A′的光路图。

4．根据光的反射定律，在图中完成潜望镜中的光路。

5．如图所示，A 是烛焰上的一点，B 是人眼的位置，请画出A 点发出的一条光线经平面镜反射后经过B 点的光路图。

6．小明驾车通过小区道路转弯处时，通过转弯处的镜子（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。

下图为转弯时的俯视图，其中是车内小明的眼睛，为行人，请作出小明看到行人的光路图。

7．如图所示，S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别沿虚线、方向射出，要求：①找出S 在平面镜里的像；②在图中画出平面镜；③画出入射光线与反射光线。

8．图甲为开封铁塔及其倒影的美景。

请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A 点表示水中“塔尖”的位置。

M AB a 'b 'S'9．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。

①请完成光线经反射的光路图（保留作图痕迹）； ②画出平面镜；③标出两平面镜夹角的度数。

10．如图所示，CD 是中间有小孔的硬纸板，请用光学作图法画出人眼在E 位置通过小孔看到的范围。

11．根据平面镜成像特点，在图中画出物体在平面镜中所成的像。

12．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。

①在图中画出蜡烛AB 通过薄玻璃板反射所成的像。

（_______） ②小红在E 点看到时，从A 点发出的一条光线经薄玻璃板反射后刚好经过E点，画AB MN MN M N ''M N ''CD //CD AB AB MN M N ''AB MN A B ''A'B''A出这条入射光线及其反射光线。

第1题图第2题图第3题图第4题图第5题图第6题图第7题图第8题图第9题图第10题图第11题图第12题图光学作图专题姓名: 班级：学号：成绩：一、作图题1.如图，请根据光的反射规律画出入射光线，并且请标出入射角大小。

2.如图所示，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。

(保留作图痕迹)3.根据图中所示的光线传播情况，在适当位置上放一平面镜。

4.如图所示入射光线与水平面成30°角，要使反射光线竖直照射到矿井中，在图中画出平面镜的位置并标出反射角度数。

5.如图所示，光线经潜望镜内的平面镜反射后进入眼睛，请把光路图补充完整。

6.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

7.如图，AB、CD是由光源S发出的两条光线，请先确定光源S的位置，然后用对称法补充光路。

8.由点光源S发出的两条入射光线经镜面反射后的两条反射光线如图所示，请根据平面镜成像特点找出点光源S(保留光路作图痕迹)。

9.如图所示，光线a、b是两条由点光源S发出的经平面镜反射后的反射光线，请确定点光源S的位置，并完成光路图。

10.如图所示，请你做出人眼在A点位置看到点光源S在平面镜中所成的像的光路图(保留做图痕迹)。

11.有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线。

12.请在图中画出物体AB在平面镜中所成的像A′B′。

第13题图第14题图第15题图第16题图第17题图第18题图第19题图第20题图第21题图第22题图第24题图第23题图13.图中A′B′是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB。

(保留作图痕迹)14.如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)。

15.某同学在做平面镜成像的实验中，白纸上记下了两支蜡烛的位置，如图所示，A、B分别表示两支蜡烛，请画出该同学在S处看到蜡烛在平面镜中所成像的光路图(保留作图痕迹)16.如图所示，S′为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

专题、光现象作图答案解析
例5.如图所示。

解析：
过入射点O做出法线ON，已知入射光线与镜面的夹角为30°，则入射角等于90°-30°=60°，根据反射角等于入射角，在法线的右侧即可做出反射光线OB．如下图所示：
例6.如图所示。

解析：光由空气进入玻璃，折射角小于入射角，因此折射光线应向法线靠拢；再次折射时，光由玻璃进入空气，折射角大于入射角，因此折射光线远离法线射出．
例7.如图所示。

解析：连接PO，即为反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，然后垂直于法线作出平面镜；
由图知，反射光线和入射光线的夹角90°+30°=120°，则反射角等于入射角等于60°；如图所示：
例8.如图所示。

先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
例9.如图所示。

解析：平面镜所成的像和物体是以镜面为对称轴的轴对称图形，连接AA′，BB′，做这两条线段的垂直平分线，即平面镜的位置．如图所示：
．
例10.如图所示。

解析：先做出B关于水面的对称点B′，即像的位置，连接像B′与小猴子的眼睛A与水面的交点为O，即为入射点，连接BO为入射光线，再连接入射点O和点A，OA即为反射光线，如图所示：
例11.如图所示。

解析：人之所以能看到水中鱼A，是由A射向水面的光线经水面折射后进入人眼，因此光的传播方向为A→眼睛；
A′是人眼逆着折射光线看到的虚像，所以直接连接眼睛和A′，与水面的交点即为入射点O；
连接A和入射点O即为入射光线，如图所示：。

专题03 光作图题专题（解析版）目录一、热点题型归纳........................................................................................................................................................【题型一】光直线传播作图..............................................................................................................................【题型二】光反射作图......................................................................................................................................【题型三】光折射作图......................................................................................................................................【题型四】平面镜成像作图..............................................................................................................................【题型五】透镜成像作图..................................................................................................................................二、最新模考题组练....................................................................................................................................................【题型一】光直线传播作图【典例分析】（2021•曹县）如图，一盏路灯下站着两人，地上留下了他俩的影子。

可编辑修改精选全文完整版考点一光的反射作图1．(2019·上海)在图中根据给出的入射光线AO画出反射光线OB。

【答案】【解析】根据反射定律作出反射光线的光路图，题目中已经作出法线，再根据反射光线和入射光线分居法线两侧，反射角等于入射角，作出反射光线即可。

2. (2019·烟台)汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。

”（如图）。

请在答题卡指定位置，通过作图确定“大镜”的位置。

【答案】【解析】由题意可知，“大镜”将四邻景物射来的光线反射到盆中的水面，水面又将光线反射到人的眼睛；由光的反射定律知，反射角等于入射角，所以先作出入射光线与反射光线的夹角的平分线即为法线，然后再过入射点作法线的垂线即为“大镜”的位置，如图所示。

3. (2019·青岛)自行车尾灯的反光原理如图甲所示。

请完成反射光路，并标出反射角度数。

【答案】【解析】光线在尾灯中发生两次反射，根据光的反射定律即可画出反射光线。

4. (2019·济宁)如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。

请画出光的传播路径。

【答案】【解析】潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。

如图所示。

5．（2019·广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

【答案】【解析】根据平面镜成像特点：物像关于平面镜对称。

可作出物体AB在平面镜的像，如图所示；根据光的反射规律，反射角等于入射角，可作出AO的反射光线；或将A′与O 点连接，并延长A′O即可作出入射光线AO的反射光线，如图所示。

6．(2019·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
