八年级物理光现象画图 专题整理 人教版

专题1 光现象作图专练一、作图题1．用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。

2．根据平面镜成像的特点画出图中物体AB在平面镜MN中所成的像A′B′。

要求保留作图痕迹。

3．如图所示，一束射向平面镜的入射光线与镜面的夹角是40°，请在图中画出反射光线并标出反射角的度数。

4．如图，S点是岸边路灯的位置，S'点是潜水员A看到的路灯位置，请画出S点发出的一条光线进入潜水员眼睛的光路。

5．画出图中物体AB在平面镜中所成的像。

6．如图，画出点光源S发出的光线经平面镜MN反射后过P点的光路。

7．如图所示，请大致画出光线AB从空气射入玻璃，以及再从玻璃射入空气的光路图。

8．作出光源S点经平面镜反射后过A点的光路。

9．（1）如图所示，一个玻璃三棱镜的截面为等腰直角△ABC，∠A为直角，一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出，请画出这个传播过程的光路图。

（2）一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。

10．如图所示，S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别沿虚线a'、b'方向射出，要求：①找出S在平面镜里的像S ；②在图中画出平面镜；③画出入射光线与反射光线。

11．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。

①在图中画出蜡烛AB通过薄玻璃板反射所成的像A'B'。

①小红在E点看到'A时，从A点发出的一条光线经薄玻璃板反射后刚好经过E点，画出这条入射光线及其反射光线。

12．人在B处看到一个彩色玻璃球沉在C处，A点是球的实际位置，请完成人看到玻璃球在水中像的光路图，同时标出折射角r。

13．小冰通过一个三棱镜观察课本封面上的“物理”字样，看到了如图甲所示的情景，看到了两个“物理”字样。

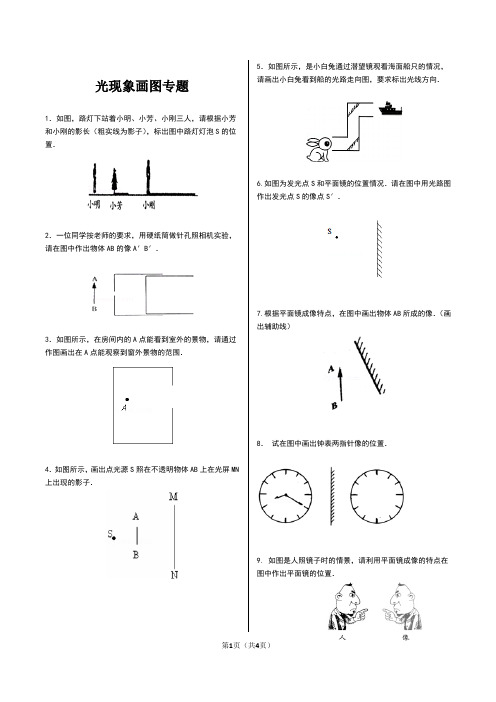

光现象画图专题1．如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置．2．一位同学按老师的要求，用硬纸筒做针孔照相机实验，请在图中作出物体AB的像A′B′．3．如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．4．如图所示，画出点光源S照在不透明物体AB上在光屏MN 上出现的影子．5．如图所示，是小白兔通过潜望镜观看海面船只的情况，请画出小白兔看到船的光路走向图，要求标出光线方向．6.如图为发光点S和平面镜的位置情况．请在图中用光路图作出发光点S的像点S′．7.根据平面镜成像特点，在图中画出物体AB所成的像．（画出辅助线）8．试在图中画出钟表两指针像的位置．9. 如图是人照镜子时的情景，请利用平面镜成像的特点在图中作出平面镜的位置．10. 如图所示，S是发光点，S′是S在平面镜中的像，L是射向平面镜的一条入射光线，在图中画出平面镜的位置和L 的反射光线．11.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点．12. 画出图中人通过池塘中的水面看到对岸树木顶端的光路图，并大致画出此时对应的折射光线．13.如图所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化．当水面在CD 时，屏上的光斑移到了B点．请根据平面镜成像的特点作出光路图（保留作图痕迹）．14.如图是一辆轿车的后视镜示意图，O点为司机眼部所在位置，司机能通过右侧后视镜AB（看到平面镜）看到车位C点，根据平面镜成像规律画出司机眼睛O看到C点的光路图．．15. 如图所示，光源S向四周发出的光线中，部分光线经平面镜反射后会进入人眼．请根据平面镜成像的特点，画出像点S′的位置和其中三条中的任意一条进入人眼的光线16．如图所示，小欢在某商场买鞋，他选了一双新鞋在垂直于地面的试鞋镜前试穿，但此时在镜中他看不到自己穿着的新鞋的像．请用作图法说明图甲中看不到新鞋像的原因．17.如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图．18.（1）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图1，请你在图中把光路补充完整并过A点画出放置的平面镜．（2）如图2所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线．请在图中标出点光源S和像点S′的位置，并完成反射光路图．19.阅读短文并回答下列问题：光的全反射一束激光从某种玻璃中射向空气（如图1所示），保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到引41.8°时，折射光线消失，只存在入射光线与反射光线，这种现象叫做光的全反射，发生这种现象时的入射角叫做这种物质的临界角．当入射角大于临界角时，只发生反射，不发生折射．（1）上述玻璃的临界角是．（2）折射光线消失后反射光线的亮度会增强，其原因是折射光消失后，入射光几乎全部变为．（3）当光从空气射向玻璃，（选填“会”或“不会”）发生光的全反射现象．（4）一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入（如图2所示），请在图中完成这束入射光的光路图．20．“井底之蛙”这个成语大家都很熟悉．如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示．大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况．21.如图所示，画出入射光线由空气进入水中的折射光线。

人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。

人教版八上物理光现象的作图专题1.如图，Sʹ为点光源S在平面镜MN中的像，SA为光源S发出的一束光，请确定平面镜MN的位置，并完成SA的反射光路。

2.如图，光射到某平面镜上反射，请在图中画出平面镜的位置（请保留作图痕迹）。

3.如图，画出反射光线，并标出反射角的度数。

4.在图中作出物体AB在平面镜MN中所成的虚像AʹBʹ。

5.自行车是一种便捷的交通工具，它包含了许多物理知识。

例如，自行车尾灯就包含了光学知识。

它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，以引起司机注意。

尾灯的结构如图所示，请在图中画出反射光线。

6.请在图中用作图的方法，表示人眼所能看到的挡板右侧的范围大小。

7.如图，平面镜前有一点光源S，A为平面镜前某一点，请画出点光源S发出的光经平面镜反射后过A点的光路图。

8.如图，AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，请你用作图方法确定发光点S的位置。

9.如图，一直角三棱镜顶角为30∘，一束光垂直于AB边入射，从AC边又射入空气中，请画出从AC边射出的光线。

10.如图甲，渔民看到水中Sʹ处有一条鱼，为了叉到鱼，他们不是对准图乙中的Sʹ，而是对准位置更深的S叉去。

因为S才是鱼真实的位置，Sʹ处是鱼的像的位置。

请你在乙图中作出人眼观察鱼的光路图。

11.如图，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟。

请作出潜水员观察小鱼和小鸟的光路图。

12.将一平面镜斜放在装有水的水槽中，有一束光线垂直射入水中，如图所示，请画出这束光线经平面镜反射后再由水射入空气中行进的光路图。

答案1. 【答案】2. 【答案】3. 【答案】4. 【答案】5. 【答案】6. 【答案】7. 【答案】8. 【答案】方法一：方法二：9. 【答案】10. 【答案】11. 【答案】12. 【答案】。
