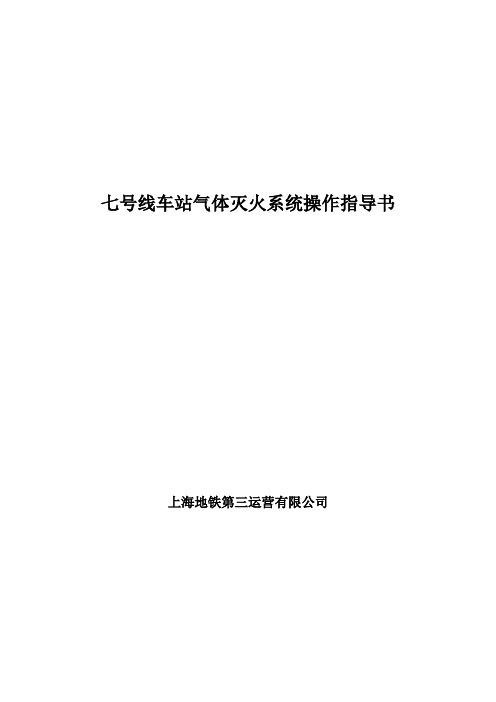

七号线车站气体灭火系统操作指导书上海地铁第三运营有限公司目录第一章系统概述第二章气体灭火系统的组成及功能第三章气体灭火系统的操作烟烙尽气体灭火系统第一章系统概述系统气体自动灭火系统是固定灭火系统的一种灭火形式。
轨道交通的FAS系统式由自动报警系统和自动消防系统两部分组成。
前者是对火灾初期的探知和报警,后者是对火灾的及时扑灭和有效的防护。
两者紧密配合,组成一个功能完备的消防报警系统。
这种与报警系统配合的自动消防系统。
气体灭火系统一般安装在车站的重要设备用房,如车站的通信机械室、信号机械室、降压站、牵引变电所、电气设备室等场所。
轨道交通常用的气体灭火系统由:卤代烷1301气体灭火系统;烟络尽442R 气体灭火系统;FM200气体灭火系统和1211灭火系统构成,由于这些气体具有灭火快、用量省、久储不变质、洁净、低毒或无毒、不导电、无水迹、易汽化、空间分布与淹没性能良好等的化学特性。
无论任何种灭火气体,他们的灭火原理基本相同,七号线车站采用的是烟络尽气体灭火系统。
下图为气体灭火系统工作程序图。
气体灭火系统工作程序图第二章气体灭火系统的组成及功能一、系统组成由报警主机、气体控制盘、智能光电感烟探测器、智能感温探测器、输入输出模块、声光报警器、警铃、紧急启停按钮、气体释放指示灯、辅助设备、气体钢瓶、电源系统、管网系统等组成。
1、报警控制盘RP-1002 PLUS它由控制盘及外围辅助设备组成。
控制盘是带有CPU的小型微处理器,与外围设备一起实现系统的探测报警、自动喷气、手动喷放、手/自动转换等功能。
2、探测器保护区内装有温感、烟感探头若干、检测保护区内烟的浓度和温度的变化,当烟的浓度和温度超过规定值将报警。
3、系统面板组成在每个保护区域外侧有一个系统控制盘RP-1002 PLUS,内有蓄电池,其面板共有三部分组成:系统状态指示灯,控制开关,区域状态指示灯。
1)系统状态指示灯:AC POWER。
绿色AC电源指示灯,当系统接入AC220V电源后,绿色灯亮,其他都不亮。
0M地铁气体灭火技术方案地铁作为城市的重要交通工具,其安全性能至关重要。
气体灭火技术作为地铁火灾防控的关键手段,一直以来都备受关注。
下面,我将结合自己多年的方案写作经验,为大家详细介绍一种全新的0M地铁气体灭火技术方案。
一、方案背景随着地铁线路的不断增加,地铁火灾事故的风险也在逐步上升。
为了确保地铁乘客的生命安全,提高地铁火灾防控能力,我国相关部门对地铁气体灭火技术提出了更高的要求。
0M地铁气体灭火技术正是在这样的背景下应运而生。
二、技术原理0M地铁气体灭火技术采用了一种高效、环保的气体灭火剂,其主要成分是一种无色、无味、无毒的惰性气体。
当火灾发生时,灭火剂通过特定的释放装置迅速充满整个地铁车厢,降低车厢内的氧气浓度,使火源失去燃烧条件,从而达到灭火的目的。
三、方案设计1.灭火剂的选择(1)高效灭火:灭火剂能够在短时间内迅速降低车厢内的氧气浓度,使火源失去燃烧条件。
(2)环保无毒:灭火剂无色、无味、无毒,对人体和环境无害。
(3)不导电:灭火剂不导电,不会对地铁设备造成损坏。
2.灭火装置的布局0M地铁气体灭火技术采用分布式灭火装置,将灭火剂储存在地铁车厢的多个位置。
当火灾发生时,灭火剂通过管道迅速释放,实现全车厢覆盖。
3.火灾探测与报警0M地铁气体灭火技术配备了先进的火灾探测与报警系统。
当火灾发生时,系统立即启动报警,同时向地铁控制中心发送火警信息,为地铁运营提供及时、准确的信息支持。
4.系统控制与联动0M地铁气体灭火技术采用智能控制系统,实现对灭火装置的自动控制。
当火灾发生时,系统自动启动灭火装置,同时与地铁信号系统、电力系统等实现联动,确保地铁运营安全。
四、方案优势1.高效灭火:0M地铁气体灭火技术能够在短时间内迅速降低车厢内的氧气浓度,有效灭火。
2.安全环保:灭火剂无色、无味、无毒,对人体和环境无害。
3.智能化程度高:系统具备自动控制、联动功能,提高地铁火灾防控能力。
4.维护方便:灭火装置采用分布式布局,便于维护和检修。
浅谈地下轨道交通气体灭火系统及火灾自动报警系统消防系统作为地下轨道交通重点环节,本文结合工作实践经验,就轨道交通地下气体灭火系统及火灾自动报警系统进行了认真研究,供参考。
标签:地下轨道交通;体灭火系统;火灾自动报警系统1、火灾自动报警系统1.1 火灾自动报警系统关键工序技术措施1.1.1 消防报警系统及联动系统的施工程序遵循以消防控制中心为中心向其它区域辐射布置的原则,做到建筑内各部位报警点与消防中心百分之百通讯正常。
总体施工程序如下。
预埋管→线路检查→检测线路→安装报警设备→各报警主机安装→网路接线及系统调试→竣工验收1.1.2 预埋管敷设(1)为使火灾报警系统和消防通讯系统之间独立工作,互相之间不产生干扰,采取两个系统单独敷设管路,不共用管路,使各系统运行可靠。
(2)检查是否有电线管、穿线盒的遗漏,有无堵塞和位置错误。
(3)一旦发现问题,立即组织人员进行整改,将预埋问题消除在萌芽状态。
(4)应根据预留、预埋图纸确定每一预留、预埋点的准确参考基准点,此基准参考点应不属于土建工程中不易出现平面坐标或标高偏差的点位。
(5)预留、预埋件应配合钢筋捆扎固定,在绑扎钢筋时根据位置数据调整位置。
1.2 消防报警系统及联动系统的调试(1)火灾自动报警系统的调试应先对探测器、火灾报警控制器、火灾警报装置和消防控制设备等进行通电检查,正常后方可进行系统调试。
探测器应用专用器械(发烟器或发热器)对探测器逐个进行试验,探测器报警,确认灯常亮,控制器所报出的位置数据符合图纸及《自动报警系统地址编码表》中的内容;拆除任一个探测器,控制器应在30秒内报出代表该部位的故障信号。
手动报警器应用专用测试钥匙或手按报警开关,确认灯常亮,控制器所报出的位置数据符合图纸及《自动报警系统地址编码表》中的内容;拆除手动报警器的引线,控制器应在30秒内报出代表部位的故障信号。
(2)输出模块(包括联动其它设备、警铃等用途)利用控制器单点的操作功能,逐个测试输出模块的动作情况,并检查联动功能的效果,应符合设计要求,防火阀等耗电较大的联动试验应按可能驱动的最大数量进行试验,以验证系统电源负载能力及沿程压降不影响联动的可靠性。
控制系统与技术Control system and technology0 引言地铁防灾火灾自动报警系统(FAS)调试是地铁自动化综合监控系统的重要组成部分,也是重点维护和检修的关键环节之一,对其系统方案的分析,可以进一步提高地铁综合监控的效率。
1 地铁车站FAS与气灭系统设计通常情况下,可以将地铁车站火警探测器设置为不同音调和特定频率,其中音调包括低、中和高,具体选择哪一个主要取决于设备的制造商和国家。
大部分火警系统就好比一个频率交替的警报器,其可以设置为不同的或连续的代码。
通常每周都需要对地铁车站火灾报警系统进行一次测试,以确保其满足BS-fire2013规定[1]。
消防目标确定后,还需要通过参考相应的保险机构、模型规范和最低保护级别来开展后续相关工作。
作为地铁火灾报警设计人员,要明确实现这些目标所需要的特定布置、组件和界面,并为其配备专门的设备,而且在设计过程中,要选择标准化的安装方法[2]。
在地铁车站FAS与气灭系统设计过程中,EN54属于强制性标准,现场产品需要委派专门的机构对其进行检测和认证。
任何一个火灾报警系统产品都需要满足EN54中规定的标准,并要求携带CE标志。
2 地铁车站FAS与气灭系统的组成火灾报警控制单元(FACU)和火灾报警控制面板(FACP)AKA 属于地铁车站FAS与气灭系统中比较重要的组成部分,其包括了控制输出和中继信息、监视输入和系统完整性;②主电源。
在地铁车站FAS与气灭系统中所采用的电源一般是由商用电力公司生产的非开关120V或240V交流电源,“专用分支电路”严禁与“单个分支电路”发生混淆;③辅助(备用)电源。
其一般是由密封的铅酸蓄电池及与之相匹配的其他应急源组成,其一般会在主电源出现故障时,为整个系统提供能量[3]。
电池既可以放置在面板底部内部,也可以放置在面板附近的单独电池盒内;④启动设备。
其可以手动或自动激活,充当火警控制单元的输入部分,包括了热探测器、拉站和烟雾探测器等装置。
火灾情况下地铁内通风、防排烟系统运行模式选择及联动控制[摘要]地铁是一类位于地下的特殊建筑,地铁车站是人流密集的公共场所。
目前,地铁内均设有专业的火灾报警系统,担负着对建筑内火灾的探测、报警及联动控制消防设施的功能。
火灾前期的防烟与排烟至关重要。
而苏州地铁则是通过BAS系统实现对防排烟系统设备进行联动控制的。
【关键字】地铁火灾;设备联动;模式控制一、火灾报警时设备联动控制的原理1、接收有效的报警信息根据设计,BAS系统只响应FAS的模式控制命令,而FAS系统不能直接传递模式命令,BAS必须要对FAS数据进行整理和过滤,分拣出代表模式命令的信息(FAS输出的信息是其所有的事件,如火警、手报、温感、矩阵、与组、故障、状态等,而BAS关心的只是有效的逻辑与组编号,FAS事先针对不同防火/烟分区的烟感或温感探头,设置不同的逻辑与组,当该组内相邻2个探头报警时,FAS将输出该与组的编号,作为该防火/烟分区确认的火灾报警信息,与组编号代表特定防火/烟分区的模式命令,因此BAS将在FAS传递的众多信息中分拣与组号信息,查表确定对应的防排烟模式命令编号)。
另外,BAS系统通过CBP 协议接收上层通信路径传递来的与组编号信息,这一层的数据过滤在运行于BAS 监控工作站的接口驱动进程中实现。
BAS监控工作站利用CIP协议将该信息实时写入PLC的另一共享内存中,同样PLC将根据该信息查表产生对应的防排烟模式命令编号。
由于火灾事件是有先后顺序的,因此在接口数据处理任务中设计了一个长度为20的数组文件作为事件队列(First In First Out,FIFO)FAS_Evt_FIFO,用于缓存防排烟模式号,为BAS后续处理做准备。
此时事件队列程序模块将比较两条路径传递来的信息,如果数据相同,则视为同一火灾事件,如果不同,则作为两个不同的事件,这些事件以模式号的方式进入事件队列。
至此,联动控制的第一个步骤完成,这一步是BAS实现联动控制的基础。
地铁工程防排烟系统的运行方式及调试质量控制分析提要:本文简述了地铁地下车站(以下简称地下车站)工程防排烟系统的重要性、运行方式以及地铁工程防排烟系统的调试质量控制分析。
关键词:防排烟重要性运行方式调试质量控制Abstract: this paper introduces the subway underground station (hereinafter referred to as the underground station) engineering smoke control system, operation mode and the importance of subway engineering smoke system commissioning quality control analysis.Keywords: smoke importance operation mode commissioning quality control近年来,我国一些大城市投入巨资建设地铁客运系统。
地下车站空间封闭,一旦发生火灾,浓烟和热气很难自然排除,并且会迅速蔓延整个地下空间,同时地下车站客运系统人流密集,如果火灾不能得到有效控制,后果将不堪设想。
因此,有效的防烟排烟设施对减少火灾损失、保障乘客的生命安全、保证地铁客运系统的安全运营具有极其重要意义。
地下车站防排烟系统根据地下车站工程的组成可分为两部分:即地下车站防排烟系统和区间隧道防排烟系统。
1地下车站防排烟系统;地下车站主要由站厅层和站台层组成, 它们都是由中间公共区和两端设备房组成。
公共区与两端设备之间采用防火墙(或防火门)分隔,划分为不同的防火分区,根据《铁道设计规范》( GB 50157-2003)要求,地下车站站台和站厅乘客疏散区应划为一个防火分区,防烟分区一般用挡烟垂壁或从顶棚下突的梁体实现分区。
根据地下车站防火防烟分区的划分进行相应的防排烟系统设计。
地铁车站气体灭火系统控制模式分析
[摘要] 地铁车站内一些重要的控制设备、电气设施不仅价格昂贵,而且关
系到整个城市的交通运行,采用安全有效的气体灭火设备至关重要,本文描述和
分析了地铁车站气体灭火系统的控制模式以及一些常见问题。
[关键词] 气体灭火控制系统
1.地铁车站气体灭火系统介绍
以广州地铁为例,目前主要采用IG541气体灭火系统,由报警控制子系统和
管网子系统两部分组成。报警控制子系统由系统控制主机,灭火控制盘,探测器(点
型感烟,感温),警铃,蜂鸣器及闪灯, 释放指示灯,手拉启动器,紧急止喷按钮等部分
组成。管网子系统则由灭火剂储瓶,启动氮气瓶及其相应组件,机械启动装置,自动
启动装置,高压软管, 集流管,安全阀,单向阀,减压装置,选择阀,压力开关及管道和
喷头等部分组成。系统采用气体(氮气) 驱动,作为启动动力源开启灭火剂储瓶,气
动启动管路为紫铜管,工作压力为6.0MPa,系统具有火灾报警和自动灭火的功能。
在正常运营时,由报警控制子系统监视防护区的状态,在火灾时能自动报警并按预
先设定的控制方式启动管网子系统释放灭火剂,迅速扑灭防护区内的火灾。
2.系统的控制方式
系统同时具有自动控制,手动控制和机械应急操作三种启动方式.操作程序如
下:
1) 自动控制
第一步:防护区内的单一探测回路烟感或温感探测到火灾信号后,灭火控制盘
启动设在该防护区域内的警铃,同时向FAS系统提供火灾预报警信号.
第二步:同一防护区内的气体灭火系统的控制主机在收到防护区内两个不同
性质探测器的火灾报警信号后,向该防护区的灭火控制盘发出指令,启动设在该防
护区域内外的蜂鸣器及闪灯,停止警铃动作, 同时向FAS系统输出火灾确认信号
以及输出有源信号关闭防护区防火阀,并进入30S的延时状态. 在延时过程中,如
在延时阶段发现是系统误动作,或防护区确有火灾发生但仅使用手提式灭火器和
其它移动式灭火设备即可扑灭的情况下,工作人员可按住设在防护区门外的紧急
止喷按钮暂时停止释放气体(直至系统复位),如需继续开启气体灭火系统,需紧急
启动按钮,系统无延时,立即释放。
第三步:30秒延时结束时,灭火控制盘输出有源信号开启氮气启动瓶电磁阀,
通过氮气启动瓶启动IG541灭火剂储瓶瓶组以释放气体,气体通过管道输送到防
护区.此时,压力开关上的触点开关动作并将气体释放信号传送至灭火控制盘,并
由灭火控制盘将气体释放信号传至FAS系统,同时灭火控制盘启动防护区外的释
放指示灯.防护区域门内外的蜂鸣器及闪灯,在灭火期间将一直工作,警告所有人
员不能进入防护区域,直至确认火灾已经扑灭.
2) 手动控制
无论气体灭火系统主机和灭火控制盘处于何种状态,手动控制总是拥有最高
权限,即使在紧急止喷按钮长期按下的情况下,只要接到手拉启动器指令后,无需
延时,灭火控制盘将输出有源信号开启系统的启动装置以释放气体。
3) 机械应急操作
灭火剂储瓶瓶头阀和选择阀上各加装一个机械启动器,用人为的拉力开启系
统释放灭火气体.选择阀须先开启,灭火剂储瓶瓶头阀后开启.
3.气体灭火系统控制系统联动防火阀的措施
气体灭火系统在喷放气体前必须保证防护空间的密闭,除要求门窗常闭意
外,穿过防护区域的风管也必须关闭,措施是在风管的防护区分界点设置电动防
烟防火阀,防烟防火阀由气体灭火控制盘提供DC24V有源控制线路,连接防火
阀上的接线端子排,进行串联控制。同时防火阀向火灾报警系统反馈其状态信号
(关闭或开启)。
对于位于相邻防护区中间的防烟防火阀,相邻防护区任意一区发生火灾都必
须联动此公共防火阀,防火阀宜设置一个控制原则。一般可规定公共防火阀由区
域序号编号较小(或较大)的控制盘控制。即所有的控制盘都在控制主机上有自
己的编码,无论相邻区域的任一区发生火灾,都由气体灭火的报警控制主机来指
令编号较小(或较大)的控制盘来关闭公共防火阀。
4.气体灭火系统控制模式的优化探讨
根据《消防联动控制系统》(GB1680-2006)第4.3.1.2条文:”气体灭火控制
器不应直接接收火灾报警触发器件的火灾报警信号”,即是各分区控制盘不得直
接接收各分区火灾报警信号,火灾信号必须由独立的火灾报警控制器来统一发
出,因此在车站控制室与FAS系统并列设置了一个气体灭火控制主机。这主要
是系统接口划分造成的问题,将气体灭火保护区域的消防联动和消防报警单列出
来做成一个气体灭火消防控制的独立系统,而车站其他区域列为常规火灾报警系
统(FAS)管理。在这种模式下,FAS系统在每个分区控制盘附近设置一个端子
箱,接收气体灭火系统传来的火灾预报警、报警确认、系统喷放、系统故障、手
自动状态等信号,即FAS系统完全依靠气体灭火系统告知气体灭火保护区域的
火灾情况。
在消防系统趋向统一管理的趋势下,此种模式有几点不足,一、车控室监控
人员需要在两台看上去一模一样的报警控制主机上分别查看和控制全站的消防
系统。二、不利于系统整合。由于相应报警模块的厂家不同,接口不通用,可能
造成后续维护的麻烦。三、机电安装时线缆过多。由于气体灭火为独立的报警系
统,各种信号线,电源线较多,采用镀锌线管敷设,一般在设备区走廊内,气体
灭火系统的管线会占据某个标高面整个一层的空间。
目前的趋势是整合整个火灾报警系统,这在南京地铁3号线已有应用。即车
站控制室只设置一个FAS控制主机,不再设置气体灭火系统主机,气体灭火系
统只负责防火区内的警铃奉命器释放灯等控制。其他消防联动和烟温感火灾报警
控制等都由FAS系统负责,气体灭火分区控制盘直接接收FAS系统的火灾信
息(最好采用通信接口),由此可剥离气体灭火系统的火灾报警和联动的功能。
5.气体灭火系统的一些常见故障
气体灭火系统的一些常见故障往往会影响气体灭火系统在关键时刻的系统
可靠性,因此日常的维护工作不可或缺,否则控制系统也无法正常运作。(详见
表1)
