三相异步电动机的机械特性————————————————————————————————作者：————————————————————————————————日期：三相异步电动机的运行特性摘要：本章介绍了三相异步电动机的机械特性的三个表达式。
固有机械特性和人为机械特性，阐述了三相异步电动机的起动、调速和制动的各种方法、特点和应用5.1三相异步电动机的运行特性三相异步电动机的运行特性就是三相异步电动机的运行工作时的机械特性。
和直流电动机一样，三相异步电动机的机械特性也是指电磁转矩与转子转速之间的关系。
由于转子转速与同步转速、转差率存在下列关系，即（5.1）则三相异步电动机的机械特性用曲线表示时，习惯上纵坐标同时表示转速和转差率，横坐标表示电磁转矩。
三相异步电动机的机械特性有三种表达式，现介绍如下：5.1.1机械特性的物理表达式由上一章三相异步电动机的转矩关系知，三相异步电动机转矩的一般表达式为（5.2）式中为三相异步电动机的转矩系数，是一常数；为三相异步电动机的气隙每极磁通量；为转子电流的折算值；为转子电路的功率因数；式（5.2）表明了电磁转矩与磁通量和转子电流的有功分量的乘积成正比，它是电磁力定律在三相异步电动机的应用，它从物理特性上描述了三相异步电动机的运行特性，因此这一表达式又称为三相异步电动机的物理表达式。
仅从式（5.2）不能明显地看出电磁转矩与转差率之间的变化规律。
要从分析气隙每极磁通量，转子相电流，以及为转子功率因数与转差率之间的关系，间接地找出其变化规律。
现分析如表5.1所示。
根据表5.1中的分析，可作出曲线、和分别如图5.2、5.3、5.4所示，据此可得出图5.1所示的机械特性曲线。
曲线分为两段：当较小时(),变化不大，，与转子相电流成正比关系，表现为AB段近似为直线，电磁转矩较大时 ()，如，减少近一称为直线部分；当半，很小，尽管转子相电流增大，有功电不大，使电磁转矩反而减小了，此时表现为段，流段为曲线段，称为曲线部分。

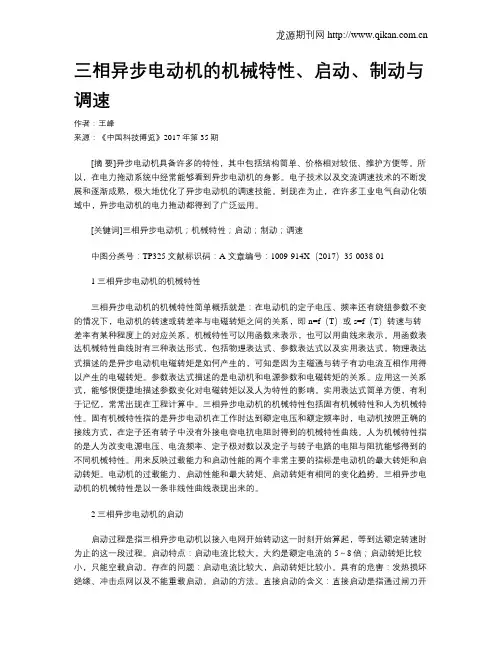

三相异步电动机的机械特性、启动、制动与调速作者：王峰来源：《中国科技博览》2017年第35期[摘要]异步电动机具备许多的特性，其中包括结构简单、价格相对较低、维护方便等。
所以，在电力拖动系统中经常能够看到异步电动机的身影。
电子技术以及交流调速技术的不断发展和逐渐成熟，极大地优化了异步电动机的调速技能。
到现在为止，在许多工业电气自动化领域中，异步电动机的电力拖动都得到了广泛运用。
[关键词]三相异步电动机；机械特性；启动；制动；调速中图分类号：TP325 文献标识码：A 文章编号：1009-914X（2017）35-0038-011 三相异步电动机的机械特性三相异步电动机的机械特性简单概括就是：在电动机的定子电压、频率还有绕组参数不变的情况下，电动机的转速或转差率与电磁转矩之间的关系，即n=f（T）或s=f（T）转速与转差率有某种程度上的对应关系。
机械特性可以用函数来表示，也可以用曲线来表示。
用函数表达机械特性曲线时有三种表达形式，包括物理表达式、参数表达式以及实用表达式。
物理表达式描述的是异步电动机电磁转矩是如何产生的，可知是因为主磁通与转子有功电流互相作用得以产生的电磁转矩。
参数表达式描述的是电动机和电源参数和电磁转矩的关系。
应用这一关系式，能够很便捷地描述参数变化对电磁转矩以及人为特性的影响。
实用表达式简单方便，有利于记忆，常常出现在工程计算中。
三相异步电动机的机械特性包括固有机械特性和人为机械特性。
固有机械特性指的是异步电动机在工作时达到额定电压和额定频率时，电动机按照正确的接线方式，在定子还有转子中没有外接电容电抗电阻时得到的机械特性曲线。
人为机械特性指的是人为改变电源电压、电流频率、定子极对数以及定子与转子电路的电阻与阻抗能够得到的不同机械特性。
用来反映过载能力和启动性能的两个非常主要的指标是电动机的最大转矩和启动转矩。
电动机的过载能力、启动性能和最大转矩、启动转矩有相同的变化趋势。
三相异步电动机的机械特性是以一条非线性曲线表现出来的。
三相异步电动机的机械特性
三相异步电动机的机械特性（1）转子机械特性转子是定子绕组中通过一对或几对磁极而产生旋转磁场，在转子导条轴上装有铁芯和滑环。
由于各种原因会使转子发生振动。
为了保证起动时的正常运行，要求转子机械特性曲线应与负载所需的机械特性曲线相符合。
三相异步电动机的机械特性（2）磁路机械特性当定子绕组通以直流电后，便产生感应电势，并随着转速增大而增大，同时转子也将感应出较强的交变磁场，这个磁场称为旋转磁场，它可分解成若干个正弦波，在空间形成闭合回路，并沿转轴作切割磁力线的运动。

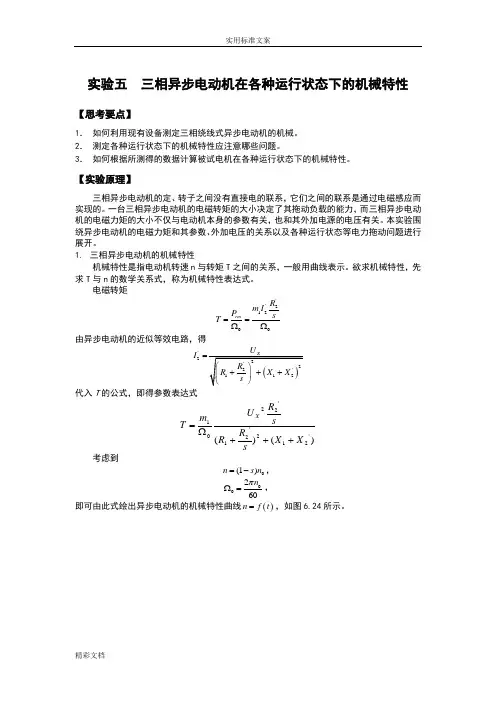

实验五 三相异步电动机在各种运行状态下的机械特性【思考要点】1． 如何利用现有设备测定三相绕线式异步电动机的机械。
2． 测定各种运行状态下的机械特性应注意哪些问题。
3． 如何根据所测得的数据计算被试电机在各种运行状态下的机械特性。
【实验原理】三相异步电动机的定、转子之间没有直接电的联系，它们之间的联系是通过电磁感应而实现的。
一台三相异步电动机的电磁转矩的大小决定了其拖动负载的能力，而三相异步电动机的电磁力矩的大小不仅与电动机本身的参数有关，也和其外加电源的电压有关。
本实验围绕异步电动机的电磁力矩和其参数、外加电压的关系以及各种运行状态等电力拖动问题进行展开。
1. 三相异步电动机的机械特性机械特性是指电动机转速n 与转矩T 之间的关系，一般用曲线表示。
欲求机械特性，先求T 与n 的数学关系式，称为机械特性表达式。
电磁转矩''21200em R m I P s T ==ΩΩ由异步电动机的近似等效电路，得()'22'2'2112X U I R R X X s =⎛⎫+++ ⎪⎝⎭ 代入T 的公式，即得参数表达式)()('212'21'221X X s R R sR U mT X+++Ω=考虑到0(1)n s n =-， 00260n πΩ=， 即可由此式绘出异步电动机的机械特性曲线()n f t =，如图6.24所示。
图6.24 三相异步电动机机械特性机械特性的参数表达式为二次方程，电磁转矩必有最大值，称为最大转矩T m 。
将表达式对s 求导，并令0dTds=，可求出产生最大转矩T m 时的转差率S m()'222'112m R S R X X =±++S m 称为临界转差率。
代入T 的公式则可得T m 的公式()2122'011122Xm U T R R X X =±Ω⎡⎤±+++⎢⎥⎣⎦式中正号对应于电动机状态，负号适用于发电机状态。

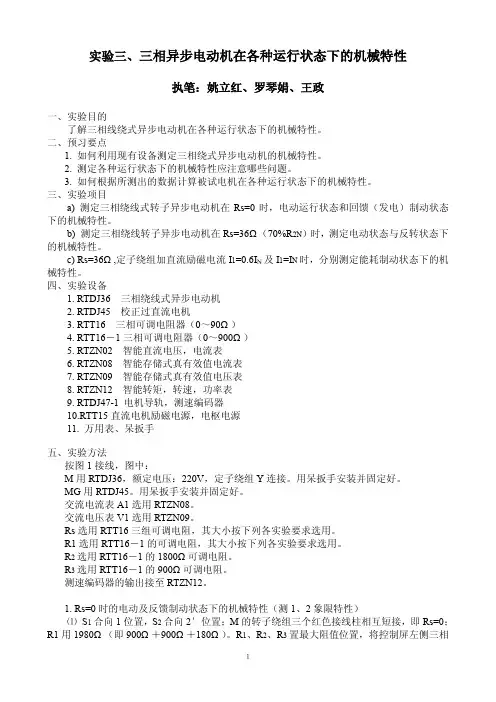

实验三、三相异步电动机在各种运行状态下的机械特性执笔：姚立红、罗琴娟、王政一、实验目的了解三相线绕式异步电动机在各种运行状态下的机械特性。
二、预习要点1. 如何利用现有设备测定三相绕式异步电动机的机械特性。
2. 测定各种运行状态下的机械特性应注意哪些问题。
3. 如何根据所测出的数据计算被试电机在各种运行状态下的机械特性。
三、实验项目a) 测定三相绕线式转子异步电动机在Rs=0时，电动运行状态和回馈（发电）制动状态下的机械特性。
b) 测定三相绕线转子异步电动机在Rs=36Ω（70%R2N）时，测定电动状态与反转状态下的机械特性。
c) Rs=36Ω,定子绕组加直流励磁电流I1=0.6I N及I1=I N时，分别测定能耗制动状态下的机械特性。
四、实验设备1. RTDJ36 三相绕线式异步电动机2. RTDJ45 校正过直流电机3. RTT16 三相可调电阻器（0～90Ω）4. RTT16－1三相可调电阻器（0～900Ω）5. RTZN02 智能直流电压，电流表6. RTZN08 智能存储式真有效值电流表7. RTZN09 智能存储式真有效值电压表8. RTZN12 智能转矩，转速，功率表9. RTDJ47-1 电机导轨，测速编码器10.RTT15直流电机励磁电源，电枢电源11. 万用表、呆扳手五、实验方法按图1接线，图中：M用RTDJ36，额定电压：220V，定子绕组Y连接。
用呆扳手安装并固定好。
MG用RTDJ45。
用呆扳手安装并固定好。
交流电流表A1选用RTZN08。
交流电压表V1选用RTZN09。
Rs选用RTT16三组可调电阻，其大小按下列各实验要求选用。
R1选用RTT16－1的可调电阻，其大小按下列各实验要求选用。
R2选用RTT16－1的1800Ω可调电阻。
R3选用RTT16－1的900Ω可调电阻。
测速编码器的输出接至RTZN12。
1. Rs=0时的电动及反馈制动状态下的机械特性（测1、2象限特性）⑴S1合向1位置，S2合向2′位置；M的转子绕组三个红色接线柱相互短接，即Rs=0；R1用1980Ω（即900Ω＋900Ω＋180Ω）。
