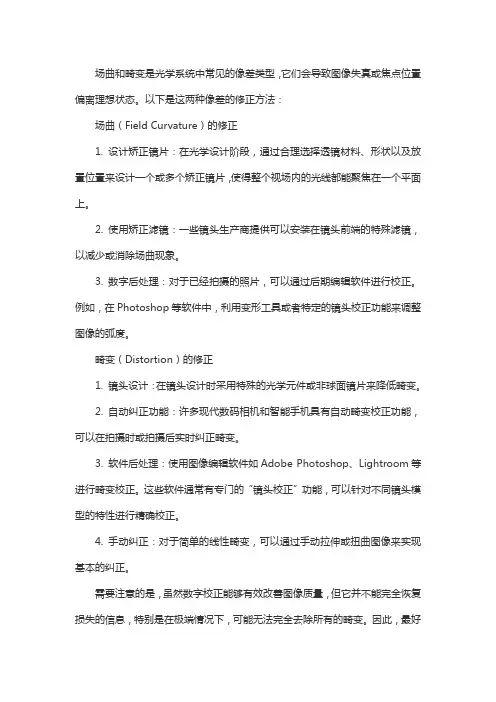

场曲和畸变是光学系统中常见的像差类型,它们会导致图像失真或焦点位置偏离理想状态。
以下是这两种像差的修正方法:
场曲(Field Curvature)的修正
1. 设计矫正镜片:在光学设计阶段,通过合理选择透镜材料、形状以及放置位置来设计一个或多个矫正镜片,使得整个视场内的光线都能聚焦在一个平面上。
2. 使用矫正滤镜:一些镜头生产商提供可以安装在镜头前端的特殊滤镜,以减少或消除场曲现象。
3. 数字后处理:对于已经拍摄的照片,可以通过后期编辑软件进行校正。
例如,在Photoshop等软件中,利用变形工具或者特定的镜头校正功能来调整图像的弧度。
畸变(Distortion)的修正
1. 镜头设计:在镜头设计时采用特殊的光学元件或非球面镜片来降低畸变。
2. 自动纠正功能:许多现代数码相机和智能手机具有自动畸变校正功能,可以在拍摄时或拍摄后实时纠正畸变。
3. 软件后处理:使用图像编辑软件如Adobe Photoshop、Lightroom等进行畸变校正。
这些软件通常有专门的“镜头校正”功能,可以针对不同镜头模型的特性进行精确校正。
4. 手动纠正:对于简单的线性畸变,可以通过手动拉伸或扭曲图像来实现基本的纠正。
需要注意的是,虽然数字校正能够有效改善图像质量,但它并不能完全恢复损失的信息,特别是在极端情况下,可能无法完全去除所有的畸变。
因此,最好
的做法是在拍摄过程中就尽可能地选用畸变较小的镜头,并且尽量保持相机与被摄物体之间的距离合适。
透镜的畸变与矫正当我们观察周围的世界时,透镜的存在给我们带来了许多便利。
无论是眼镜、相机镜头还是显微镜,透镜都是不可或缺的元件。
然而,正因为透镜的存在,我们也不可避免地面临着透镜的畸变问题。
本文将探讨透镜的畸变原因以及矫正方法。
首先,我们需要了解透镜畸变的类型。
透镜畸变主要分为球差、色差、像差和畸变。
球差是由于透镜的表面不是完全球形而引起的,导致光线在透镜上聚焦时,不同位置的光线会有不同的聚焦点,从而造成图像模糊。
色差是由于透镜对不同波长的光折射率不同而引起的,导致不同颜色的光线在透镜上聚焦时,聚焦点位置不同,从而造成色差。
像差是由于透镜的形状和位置引起的,导致图像边缘模糊或者出现形变。
畸变是由于透镜的形状和位置引起的,导致图像出现形变,例如凸透镜会使图像中心附近的物体变大,而凹透镜则会使图像中心附近的物体变小。
接下来,我们将探讨透镜畸变的矫正方法。
对于球差和色差,我们可以通过使用特殊形状的透镜来矫正。
例如,使用非球面透镜可以减少球差,而使用具有特殊折射率分布的透镜可以减少色差。
对于像差和畸变,我们可以通过组合多个透镜来进行矫正。
例如,使用透镜组合可以减少像差和畸变,从而获得更清晰的图像。
此外,我们还可以通过调整透镜的位置和角度来矫正畸变。
例如,调整透镜与物体的距离可以改变图像的大小,调整透镜的倾斜角度可以改变图像的形状。
除了透镜本身的矫正方法,我们还可以利用数学模型来对透镜畸变进行矫正。
例如,在相机领域,我们可以使用相机校正算法来矫正透镜畸变。
这些算法基于透镜的畸变模型,通过对图像进行处理和变换来矫正畸变。
这种方法不仅可以提高图像的质量,还可以提高图像处理的准确性。
最后,我们需要意识到透镜畸变的存在并不意味着透镜是有缺陷的。
透镜畸变是由于透镜的物理特性和工艺限制所导致的,而透镜的设计和制造都是在尽量减少畸变的基础上进行的。
透镜畸变的矫正是一个复杂而重要的问题,需要综合考虑透镜的性能、成本和应用需求。
放射科医学图像的几何校正与影像畸变的矫正放射科医学图像在诊断和治疗过程中起着至关重要的作用。
为了确保图像的准确性和可靠性,需要进行几何校正和影像畸变的矫正。
本文将介绍放射科医学图像的几何校正和影像畸变的矫正方法,以提高医学图像的质量和准确性。
一、放射科医学图像的几何校正放射科医学图像的几何校正是指通过数学方法,对图像进行几何变换,以纠正由于成像设备或体位不准确导致的图像形变和尺寸失真。
几何校正可以分为图像旋转、平移、缩放和扭曲等几个方面。
1. 图像旋转图像旋转一般是通过调整图像中某一角度的旋转来实现。
旋转角度的选择取决于成像设备的角度偏差和体位错位的程度。
常用的旋转方法包括仿射变换、旋转矩阵和旋转向量等。
通过旋转操作,可以将图像中的主要结构和解剖部位调整到正确的位置,提高医学图像的可读性和解释性。
2. 平移校正平移校正是指通过图像的平移操作,将图像中的解剖部位从一个位置移动到另一个位置,以纠正由于体位错误或成像设备位置不准确导致的图像偏差。
平移校正一般使用平移矩阵或平移向量进行计算,并通过调整图像中的像素值实现。
平移校正可以保持图像的比例关系和尺寸不变,仅调整图像位置,提高图像的空间定位准确度。
3. 缩放校正在放射科医学图像中,由于成像设备的参数误差或成像距离的变化,图像的尺寸可能发生缩放。
为了纠正图像中的尺寸失真,可以使用缩放校正方法进行处理。
缩放校正一般通过调整图像中的像素间距和像元大小来实现。
常用的缩放校正方法包括线性插值、双线性插值和双三次插值等。
通过缩放校正,可以恢复图像的准确比例和尺寸。
4. 扭曲校正扭曲校正是指纠正图像中的形变和畸变,使其更符合真实的解剖形态。
扭曲校正的方法较为复杂,一般利用非刚性变换模型进行计算。
在扭曲校正中,常用的方法包括B样条插值、流体变形模型和非线性拟合等。
通过扭曲校正,可以消除图像中的非线性形变和畸变,提高医学图像的形态学准确性。
二、影像畸变的矫正影像畸变是指由于成像设备本身的特性或成像过程中的干扰因素导致的图像形态和结构失真。
像差的种类为了方便说明像差的成因,我们仅以平行的入射光来探讨他们在几何光学上的差异。
其实天文观测的目标都是遥远的星体,基本上也符合平行光的假设。
球面像差(对称的像差):当沿着光轴的平行入射光不能完全聚焦时,我们称为「球面像差」。
透镜的球面像差反射镜的球面像差彗形像差(不对称的像差):倾斜于光轴的平行入射光无法完全聚焦的情况,我们称为「彗形像差」。
色像差:若是不同的颜色光线有不同的聚焦点,我们称为「色像差」。
通常红色光的焦距比蓝光大一些。
弯曲的像场:即使光学系统能完美地聚焦,但是却常发生它们的聚焦平面与我们希望的成像平面不一致。
因此透镜会有bending的设计。
Astigmatism:因为物体经由透镜成像时,常会发生X轴与Y轴的聚焦点不一致。
变形:基本上变形的发生不能看似完全的像差。
它并不是因为影像的聚焦不良所致,相反的它是清晰的成像,但是却发生与原来的物体的外型不一致。
最完美的成像:抛物面镜数学上的定义: y2= 4 F.x F:镜面焦距长度镜面特色:平行光轴的入射光线可以完美聚焦于焦点。
同时因为是反射面成像,所以没有任何色像差。
若是采用抛物面来作为天文望远镜的主镜是一个非常好的选择。
不但能兼顾光学系统的重量与成像品质。
很可惜的,若是非平行的入射光沿着主轴进来,会有对称的「球面像差」。
若是平行入射光倾斜于主轴,会有不对称的「彗形像差」产生。
因此抛物面镜最适合于长焦距的天文望远镜,而不适合于地面景物的观测。
不过抛物面的镜面不易制造,必须藉由许多球面镜的研磨方式逐渐逼近抛物面的曲度,因此价格自然也较为高昂。
以一个口径8吋、 F/4镜面而言,中间的镜面与球面镜差距其实是非常微小的,只有数个波长之差。
虽然这只是微小的差别,却可以改善影像的品质甚多。
为了获得高精度的抛物面,必须透过多次球面研磨。
由于抛物面镜是经过多次球面镜的研磨而成,因此抛物面镜可以看成是多个球面镜所构成。
利用这个光学特性,可以成为检测抛物面镜的一个简易的方法,我们称为「刀口测试」。
影像几何纠正的原理与方法影像几何纠正是一种处理数字图像的方法,它旨在消除由于摄像机或摄影机位姿不正确或相机系统误差引起的图像畸变。
影像几何纠正的目标是获得准确的几何尺寸和形状的图像,从而能够进行精确的测量和分析。
以下是影像几何纠正的原理和方法的介绍。
一、影像畸变原理畸变是由于相机光学系统中的各种因素引起的,例如透镜形状、透镜组件组装不正确、镜头中心点的不对称等。
它会导致图像中的线条弯曲和形状变形现象。
影像畸变可以分为径向畸变和切向畸变两种类型。
径向畸变是由相机透镜的形状引起的,主要表现为图像中心与边缘的特征点与几何理想位置之间的距离不一致,以及边缘特征点的扩散变形。
径向畸变可以通过数学模型进行建模和校正,最常用的模型是径向对称畸变(radial symmetric distortion)和径向非对称畸变(radial asymmetric distortion)。
切向畸变是由于相机透镜组件的组装误差而引起的,主要表现为图像中特征点的扭曲和形状变形。
切向畸变可以通过数学模型进行建模和校正,最常用的模型是切向对称畸变(tangential symmetric distortion)和切向非对称畸变(tangential asymmetric distortion)。
二、影像畸变校正方法1.标定法:这是一种将相机的畸变参数与几何透视进行校正的方法。
标定法需要在摄像过程中采集一系列已知几何形状的校准物体的图像,并利用这些已知物体的几何特征进行优化求解,从而获取相机的畸变参数,并据此对所有图像进行校正。
2.特征点检测法:这种方法是通过检测图像中的特征点,并将其与理想的几何位置进行比较,从而估计并校正畸变。
特征点可以是直线的端点、圆的周长上的点等。
该方法通过对图像中的特征点进行配准和校正,可以获得较高精度的几何校正结果。
3.基于几何模型的校正法:这种方法通常利用已知的相机几何模型对图像进行纠正,例如针孔相机模型或透镜模型。
光学仪器的调节与校准方法光学仪器是科学研究、工程实践和医疗诊断中不可或缺的工具。
为了保证光学仪器的精确度和稳定性,调节与校准方法至关重要。
本文将介绍几种常用的光学仪器调节与校准方法,并探讨它们的原理和应用。
一、对焦调节对焦是光学仪器调节与校准的第一步。
通过调整物镜与目标之间的距离,使目标清晰地出现在像差轴上。
对焦调节可以通过以下几种方法实现:1. 目视对焦:这是最直观的对焦方法,操作人员通过观察物镜下的像差轴,调整物镜与目标的距离,直到获得清晰的像差轴。
这种方法适用于简单的光学仪器,如显微镜和望远镜。
2. 自动对焦:自动对焦是一种快速且准确的对焦方法。
利用传感器检测成像平面上的对焦品质,通过反馈机制控制物镜与目标的距离,使成像结果最佳化。
自动对焦被广泛应用于高端相机和显微成像系统。
二、像差校正像差是光学系统的常见问题之一,它由光的折射和散射引起,导致成像结果模糊或失真。
为了校正像差,常用的方法有:1. 弥散像差校正:弥散像差是由于光线通过非理想的透镜而引起的。
通过选择合适的透镜材料和曲率半径,以及利用多个透镜的组合,可以降低或消除弥散像差。
这需要经验和精确的计算。
2. 色差校正:色差是不同波长的光线通过透镜或棱镜时产生的像差。
色差校正的方法包括选择特定的光学材料,使用复合透镜和棱镜组合,以及使用颜色校正滤波器。
这些方法可以减少或消除色差,提高成像的色彩保真度。
三、光路校正光路校正是调节光学仪器中光源和成像平面之间光线的传播路径,以确保成像结果的准确性和稳定性。
常见的光路校正方法有:1. 光轴调整:光轴调整是指调整光源、物镜和目镜之间的光轴,使其完全重合。
通过利用调节螺丝或细微移动装置,可以实现光轴的精确调整。
2. 平面校正:平面校正是调整光路中的反射镜或棱镜,使光线垂直于成像平面。
通过精确调整平面的位置和倾斜角度,可以确保光线在成像平面上均匀地聚焦,减少畸变。
四、信号校准光学仪器的信号校准是指调整和校准仪器的接收和处理部分,以提高信号的质量和稳定性。
第1篇一、实验目的1. 理解光学像差的产生原理及分类;2. 掌握光学像差实验的基本方法;3. 通过实验观察不同类型的光学像差,加深对光学像差理论的理解。
二、实验原理光学像差是指实际光学系统在成像过程中,由于光线传播路径的偏差,导致成像质量下降的现象。
根据像差是否与颜色有关,可以分为色像差和色差;根据像差产生的位置,可以分为轴上像差和轴外像差。
本实验主要研究球差、彗差、像散和场曲等基本像差。
球差是由于光线在通过透镜时,不同入射角度的光线在像平面上聚焦到不同的位置,导致成像质量下降;彗差是由于光线在通过透镜时,同一入射角度的光线在像平面上聚焦到不同的位置,导致成像质量下降;像散是由于光线在通过透镜时,同一入射角度的光线在像平面上聚焦到不同的位置,导致成像质量下降;场曲是由于光线在通过透镜时,不同高度的光线在像平面上聚焦到不同的位置,导致成像质量下降。
三、实验仪器与材料1. 实验仪器:光学像差实验装置、光源、光阑、成像屏、光具座等;2. 实验材料:不同焦距的透镜、不同形状的光阑、成像屏等。
四、实验步骤1. 准备实验装置,将光源、光阑、透镜、成像屏等按照实验要求放置在光具座上;2. 调整光具座,使光源发出的光线垂直照射到透镜上;3. 观察不同类型的光学像差现象,并记录实验数据;4. 分析实验数据,得出结论。
五、实验结果与分析1. 球差实验:观察不同焦距的透镜在成像过程中的球差现象,发现球差随着焦距的增加而增大;2. 彗差实验:观察不同形状的光阑在成像过程中的彗差现象,发现彗差随着光阑形状的变化而变化;3. 像散实验:观察不同高度的光线在成像过程中的像散现象,发现像散随着高度的增加而增大;4. 场曲实验:观察不同高度的光线在成像过程中的场曲现象,发现场曲随着高度的增加而增大。
六、实验结论1. 光学像差是实际光学系统在成像过程中普遍存在的一种现象,对成像质量有较大影响;2. 通过实验,掌握了光学像差实验的基本方法,加深了对光学像差理论的理解;3. 在光学系统设计过程中,应充分考虑像差的影响,采取相应的措施进行像差校正,以提高成像质量。
像差校正的一些常用方法像差校正是一种用于消除光学系统中的像差的方法。
像差是由于透镜或反射镜的形状和材料引起的,会导致成像质量下降。
下面将介绍一些常用的像差校正方法。
1.使用球面透镜来校正球面像差球面像差是由于光线通过透镜或反射镜时,不同位置的光线聚焦在不同的焦点上引起的。
如果使用球面透镜,则可以通过选择适当的曲率半径来校正球面像差。
曲率半径较小的透镜会使光线聚焦于近焦点附近,而曲率半径较大的透镜则会使光线聚焦于远焦点附近。
2.使用非球面透镜来校正非球面像差非球面像差是由于光线通过透镜或反射镜时,光线的折射发生变化而引起的。
非球面透镜可以通过非均匀的曲率分布来校正非球面像差。
具体而言,非球面透镜的曲率半径在不同的位置上有所不同,以使光线的折射发生变化,从而校正非球面像差。
3.使用棱镜来校正色差色差是由于不同波长的光线透过透镜或反射镜时,折射/反射的角度不同而引起的。
一种常见的色差校正方法是使用棱镜。
棱镜可以根据光的波长将光线分离成不同的颜色,并使不同颜色的光线以不同的角度通过。
通过适当选择棱镜的形状和材料,可以校正色差。
4.使用多个透镜组合来校正各种像差实际光学系统中常常存在多种像差,这需要采用组合透镜的方法进行校正。
例如,可以使用多种透镜的组合来同时校正球面像差和色差。
通过适当选择组合透镜的参数,可以实现对多种像差的校正。
5.使用涂层来减少反射和折射损失光学元件表面的反射和折射会导致光线的损失。
为了减少这种损失,常常在光学元件表面涂覆一层特殊的涂层,称为抗反射涂层。
抗反射涂层可以使光线的反射损失减小,从而提高光学系统的传输效率。
总结起来,像差校正是通过选择合适的透镜形状和材料、使用适当的棱镜和涂层等方法,来消除光学系统中的各种像差。
这些方法可以单独使用,也可以组合使用,以实现更好的校正效果。

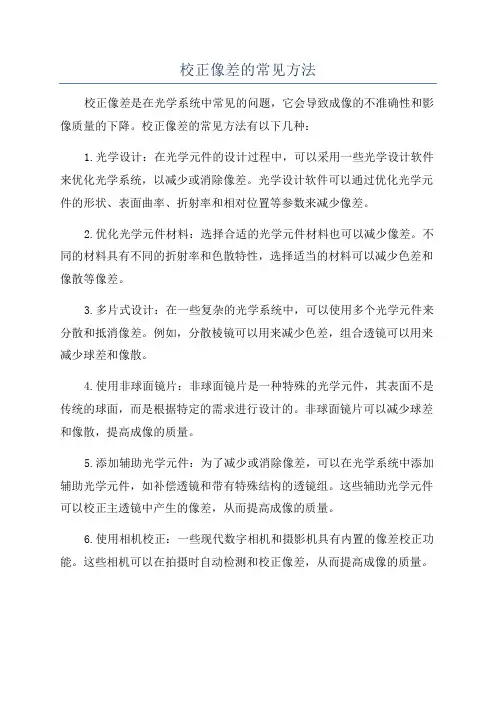

校正像差的常见方法
校正像差是在光学系统中常见的问题,它会导致成像的不准确性和影像质量的下降。
校正像差的常见方法有以下几种:
1.光学设计:在光学元件的设计过程中,可以采用一些光学设计软件来优化光学系统,以减少或消除像差。
光学设计软件可以通过优化光学元件的形状、表面曲率、折射率和相对位置等参数来减少像差。
2.优化光学元件材料:选择合适的光学元件材料也可以减少像差。
不同的材料具有不同的折射率和色散特性,选择适当的材料可以减少色差和像散等像差。
3.多片式设计:在一些复杂的光学系统中,可以使用多个光学元件来分散和抵消像差。
例如,分散棱镜可以用来减少色差,组合透镜可以用来减少球差和像散。
4.使用非球面镜片:非球面镜片是一种特殊的光学元件,其表面不是传统的球面,而是根据特定的需求进行设计的。
非球面镜片可以减少球差和像散,提高成像的质量。
5.添加辅助光学元件:为了减少或消除像差,可以在光学系统中添加辅助光学元件,如补偿透镜和带有特殊结构的透镜组。
这些辅助光学元件可以校正主透镜中产生的像差,从而提高成像的质量。
6.使用相机校正:一些现代数字相机和摄影机具有内置的像差校正功能。
这些相机可以在拍摄时自动检测和校正像差,从而提高成像的质量。
7.后期处理:在拍摄完成后,可以使用图像处理软件对图像进行后期处理,如去除色差、矫正透视等。
这种方法可能对于无法在拍摄时进行像差校正的情况很有用。
以上是校正像差的一些常见方法。
在实际应用中,通常需要综合考虑多种方法和因素,以便选择最适合特定系统和应用需求的校正方法。
光学系统成像的像差的描述在光学系统中,成像的品质受到多种因素的影响,其中最主要的因素之一就是像差。
像差是指光学系统由于各种原因导致成像结果与理想成像结果的差异。
在实际应用中,我们需要尽可能减小像差,以获得清晰、准确的成像。
1.球差球差是由于光线通过透镜时,不同离轴位置的光线聚焦点与光轴上的光线聚焦点不一致而产生的像差。
球面透镜会使离轴光线聚焦于球心之前或之后,从而导致像差。
为了减小球差,可以采用非球面透镜或者多个球面透镜组合的方法。
2.色差色差是指不同波长的光线通过透镜后,其聚焦点位置不同所引起的像差。
由于光线的折射率随着波长的不同而变化,所以不同波长的光线在经过透镜后会有不同的折射效果,从而导致色差。
为了减小色差,可以采用消色差透镜、复合透镜等方法。
3.像散像散是指透镜或者光学系统在聚焦光线时,不同位置的光线聚焦点不在同一平面上而产生的像差。
像散分为径向像散和切向像散两种。
径向像散是指光轴上的光线与离轴光线在像平面上的聚焦点不一致,而切向像散则是指光轴上的光线与离轴光线在像平面上的聚焦点不在同一条直线上。
为了减小像散,可以采用适当的光学元件,如棱镜等。
4.畸变畸变是指光学系统在成像过程中,使得直线或者平面失真的现象。
畸变分为径向畸变和切向畸变两种。
径向畸变是指光线通过光学系统后,离轴的像点与光轴上的像点之间的距离不一致,而切向畸变则是指光线通过光学系统后,离轴的像点与光轴上的像点之间的位置关系不一致。
为了减小畸变,可以采用非球面透镜或者适当的校正方法。
5.散焦深度散焦深度是指光学系统在成像过程中,能够保持清晰成像的距离范围。
当物体与透镜或者光学系统的距离超出散焦深度时,成像会变得模糊不清。
散焦深度受到孔径大小和焦距的影响。
为了增加散焦深度,可以使用小孔径和长焦距的透镜。
光学系统成像的像差是由于光线经过透镜或者光学系统时,由于各种因素导致成像结果与理想成像结果的差异。
常见的像差包括球差、色差、像散、畸变和散焦深度等。
摄影中常见的镜头畸变问题及解决方法摄影是一门创造性的艺术,通过镜头来捕捉和记录人们眼中的世界。
然而,在摄影过程中,我们常常会遇到一些挑战,其中一个常见问题就是镜头畸变。
本文将介绍镜头畸变的不同类型,以及一些常用的解决方法。
一、畸变的定义和分类镜头畸变是指在拍摄过程中,镜头将真实世界中的直线或平面呈现出弯曲、变形、扭曲或失真的现象。
根据畸变变形的形态不同,镜头畸变一般分为以下三种主要类型。
1. 几何畸变几何畸变是指通过镜头拍摄时,物体的直线在照片上呈现为曲线形状。
根据畸变的具体形态,几何畸变又可分为桶形畸变和枕形畸变。
桶形畸变使物体中心部分向外凸起,而枕形畸变则使物体中心部分向内凹陷。
2. 像差畸变像差畸变是指由于镜头制作和设计上的限制,图像边缘部分的亮度、对比度和清晰度等参数与图像中心部分有所不同。
通常,在图像的边缘部分,会出现胶片纹理、色彩偏差、镜头亮斑等问题。
3. 透视畸变透视畸变是指在摄影中,当镜头与拍摄对象的距离很近时,物体的大小和位置比例会发生变化,使物体呈现出变形的效果。
透视畸变通常在拍摄建筑物或拍摄人像等特定场景中较为明显。
二、解决镜头畸变的方法为了解决镜头畸变的问题,摄影师可以采取一些常见的方法。
下面将介绍几种常用的解决镜头畸变的方法。
1. 使用不同的镜头不同类型的镜头对畸变问题的表现也有所不同。
广角镜头在去中心畸变能力上较强,适合于拍摄需要获得大广角视角的场景。
而在一些特殊需要时,如需要进行微距拍摄或变焦拍摄时,可以选择专门设计用于这些拍摄需求的镜头。
2. 调整拍摄角度和距离在拍摄时,合理调整拍摄角度和距离也是解决镜头畸变的有效方法。
对于几何畸变问题,可以通过改变相机与被摄物体的距离和角度,来减轻或修正畸变现象。
3. 后期修复在拍摄完成后,摄影师可以通过后期修复来解决一部分镜头畸变的问题。
通过使用图像处理软件,可以对图像进行畸变校正、透视校正和像差校正等操作,使图像恢复到更加真实和准确的状态。
摄影中的镜头畸变与矫正掌握镜头畸变的处理方法摄影是一种艺术形式,它通过光线与镜头的结合,将现实世界的画面永久地记录下来。
然而,镜头畸变却是摄影中常见的问题之一。
镜头畸变是指通过镜头拍摄的图像与真实场景存在一定差异。
这可能对摄影作品的质量和观感产生影响。
因此,掌握镜头畸变的处理方法对于摄影师来说至关重要。
镜头畸变可以分为两种类型:畸变和矫正。
畸变是指由于镜头的构造或物体的位置等因素导致图像的形状和比例变形。
矫正是指通过后期处理手段修复图像中的畸变问题。
下面将详细介绍这两种类型的镜头畸变以及相应的处理方法。
一、镜头畸变类型1. 几何畸变几何畸变是最常见的镜头畸变类型之一。
它包括桶形畸变和枕形畸变。
桶形畸变是指图像中心的线条往外凸起,使图像呈现出桶状形状。
枕形畸变则是中心线条往内凹陷,使图像呈现出枕状形状。
这两种畸变类型通常出现在广角镜头上,特别是焦距较短的镜头。
2. 透视畸变透视畸变是指远离观察者的物体在镜头中看起来较小,而靠近观察者的物体则显得较大。
这种畸变使得远近物体的大小和位置比例产生一定的变化,从而影响图像的真实感。
透视畸变常出现在广角镜头和长焦镜头上。
3. 像差畸变像差畸变是指镜头对不同颜色的光线折射率不同,导致图像边缘出现色散现象。
通常表现为图像边缘的色彩模糊和色偏。
虽然像差畸变可以通过选用高质量的镜头来减少,但完全消除仍然是困难的。
二、镜头畸变的矫正处理方法1. 使用校正镜头一种直接解决镜头畸变问题的方法是选用校正镜头。
校正镜头通过特殊的光学设计和构造,减少或消除镜头畸变的发生。
这些镜头通常价格较高,但能够在拍摄时大幅度减少或消除畸变效应。
2. 透视校正透视畸变可以通过透视校正软件来修复。
这些软件通过几何变换和透视变换算法,将图像中的畸变部分进行校正。
使用透视校正软件,摄影师可以调整图像中的透视关系,使其符合人眼的观感。
3. 拼接校正在某些情况下,可以使用拼接校正的方法来处理畸变问题。
光学系统中的像差分析和校正方法随着光学技术的进步,无论是照相机、望远镜还是显微镜等光学系统,都要求拥有更高的像质,使成像更加清晰、精确。
因此,在光学系统的设计和制造过程中,像差分析和校正是非常重要的一环。
像差是指光学系统产生的成像误差,它会使图像的清晰度受到影响,并在像素边缘处产生明显的颜色条带或失真图像。
像差校正的主要目的是消除这些成像误差,提高图像的质量和精度。
一、像差的分类像差可以分为以下几种类型:1.球面像差在球面镜、板、透镜等曲面光学元件中,由于它们表面形状的不完美,光线的折射或反射会在成像时产生球面像差,表现为图像模糊。
2.彗差彗差也称为横向色差,由于不同波长的光线通过一个透镜或反射镜时,会有不同的折射和反射角度,从而产生颜色分散,也就是无法再一个平面上使各个颜色成像点重合。
3.色差色差是指白光透过透镜后,不同波长的光聚焦在不同的位置上引起的颜色偏移。
色差的存在会导致图像出现彩色边缘,影响图像质量。
4.像散在长焦距的透镜、镜头、物镜等成像光学元件中,像散是由于成像光线在离开中心轴越远时,折射率不同,故在焦点处呈现不同的倾斜角度,导致成像的失真。
5.场曲像差场曲像差是指由成像面不处于透镜的球心所致,其成像中心随离开中心轴的距离增加而移动,使得像面上各位置的成像质量不同二、像差的校正方法像差的校正方法有很多种,以下列举几种常见的校正方法。
1.双胶片法双胶片法利用两张胶片,一张记录像差前的图像,一张记录像差后的图像,通过这两张胶片的重叠,可以将像差进行校正,并可实现比较各种成像途径下成像品质的差异。
2.逆向变换法逆向变换法是一种利用计算机进行像差校正的方法。
通过精确的像差分析,再根据成像系统原理,采用数学方法将像差进行形变,最后实现像差的校正。
3.消像差片消像差片是一种特殊的光学元件,可以消除球面、彗差和色差。
消像差片有两个表面,分别有逐渐变厚或逐渐变薄的不同层厚度的玻璃层,可在不同波长下做出透镜的反色散效果,实现彩色成像。
光学成像系统中的高精度校正方法研究随着科学技术的不断发展,成像技术已经成为了科学研究、工业生产以及医疗诊断等领域不可或缺的重要技术。
其中,光学成像系统因其高分辨率、高灵敏度、非接触式成像等优点,被广泛应用于各个领域。
然而,在实际应用中,由于光路传输的物理特性、电子器件的性能误差等原因,成像系统中存在着各种形式的误差和畸变,这就需要我们开发出高精度的校正方法来提升成像系统的精度和可靠性。
一、成像系统中的误差来源在光学成像系统中,由于各种原因,都会导致成像结果与实际情况存在偏差,我们将这些偏差统称为误差。
光学成像系统中的误差来源有哪些呢?1.光路传输误差:像差、畸变、光瞳偏移、像面倾斜、反射偏移等2.机械误差:平台位置误差、平台旋转误差等3.光学器件误差:成像镜头畸变、光学干涉器误差等校正光学成像系统,需要分析不同来源的误差,量化误差,设计校正方法并且实现校正。
二、校正方法1.传统校正方法传统光学成像系统校正方法主要包括两类:一是通过调整系统基本参数,来消除光路传输的误差;二是通过添加校正元件,将成像系统中的误差消除。
例如,在消除像差方面,可以采用了配合透镜组的成像镜头,采用基础曲线法、柯氏梯形等方法调整曲率量,以控制透镜折射误差;在消除畸变方面,可以利用特殊的透镜组来消除,例如用Fish-eye透镜组,将采集的图像进行后期处理,得到消除畸变的图像。
2.自适应校正方法随着科学技术的发展,传统的校正方法已经不能满足人们对高精度成像的要求,自适应校正方法逐渐成为热门研究方向。
自适应校正方法主要利用数学模型和计算机算法来对系统的误差和畸变进行准确预测和实时校正。
这种方法不仅能够优化成像质量,还具有智能化的特征,可以利用反馈机构实现自动化校正。
例如,自适应光学成像系统中,使用了自适应光学元件(AO),来实现快速、高精度的成像。
AO可以通过计算透镜组中的误差,实时调整透镜的形状和位置,以消除成像结果中的畸变和模糊。
