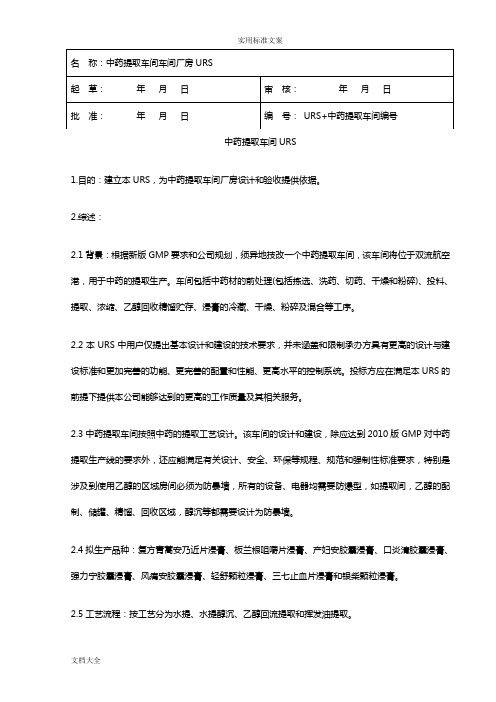

中药的提取车间URS(2016.03.04)

中药提取车间U R S(2016.03.04)中药提取车间URS1.目的：建立本URS，为中药提取车间厂房设计和验收提供依据。

2.综述：2.1背景：根据新版GMP要求和公司规划，须异地技改一个中药提取车间，该车间将位于双流航空港，用于中药的提取生产。

车间包括中药材的前处理(包括拣选、洗药、切药、干燥和粉碎)、投料、提取、浓缩、乙醇回收精馏贮存、浸膏的冷藏、干燥、粉碎及混合等工序。

2.2本URS中用户仅提出基本设计和建设的技术要求，并未涵盖和限制承办方具有更高的设计与建设标准和更加完善的功能、更完善的配置和性能、更高水平的控制系统。

投标方应在满足本URS的前提下提供本公司能够达到的更高的工作质量及其相关服务。

2.3中药提取车间按照中药的提取工艺设计。

该车间的设计和建设，除应达到2010版GMP对中药提取生产线的要求外，还应能满足有关设计、安全、环保等规程、规范和强制性标准要求，特别是涉及到使用乙醇的区域房间必须为防暴墙，所有的设备、电器均需要防爆型，如提取间，乙醇的配制、储罐、精馏、回收区域，醇沉等都需要设计为防暴墙。

2.4拟生产品种：复方青蒿安乃近片浸膏、板兰根咀嚼片浸膏、产妇安胶囊浸膏、口炎清胶囊浸膏、强力宁胶囊浸膏、风痛安胶囊浸膏、轻舒颗粒浸膏、三七止血片浸膏和银柴颗粒浸膏。

2.5工艺流程：按工艺分为水提、水提醇沉、乙醇回流提取和挥发油提取。

具体设计到的品种按工艺分为水提工艺的品种：轻舒颗粒浸膏、复方青蒿安乃近片浸膏、风痛安胶囊浸膏、三七止血片浸膏。

挥发油提取工艺的品种：银柴颗粒浸膏（先收取挥发油后再用水提取）。

水提醇沉工艺的品种：产妇安胶囊浸膏、口炎清胶囊浸膏、三七叶总皂苷、板兰根咀嚼片浸膏。

乙醇回流提取工艺的品种：强力宁胶囊浸膏。

◇水提工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—提取分离—浓缩—为D级洁净区◇水提醇沉工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—提取分离—浓缩—醇沉—过滤—浓缩—冷藏-刮板浓缩为D级洁净区◇乙醇回流提取工艺流程：领料—配料—洗、切药、粉碎—投料—回流提取分离—回收—浓缩—为D级洁净区◇挥发油提取工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—挥发油提取-收集挥发油-再提取分离—浓缩—为D级洁净区2.6拟设计车间的生产线要求中药提取车间只设计一条多功能提取生产线，所以以下只针对在产品工艺上有特殊要求的品种在工艺流程上对车间房间配置布局要求和操作对环境影响进行说明。

1 目的本URS对本公司改扩建前处理提取车间厂房设施的设计、布局和使用提出了基本要求，既符合中国GMP（2010年修订）的要求，也满足实用、安全、经济的原则，适用于前处理提取车间改扩建项目的建设。

2 范围2.1 本URS描述了前处理提取车间改扩建项目的基本需求，包括项目工艺需求、厂房设施/设备需求等。

2.2 在本URS中涵盖的产品包括肾宝糖浆、健儿清解液等糖浆、合剂（口服液）剂型、15个品种，均为非无菌制剂。

3 缩写和定义3.1 用户需求标准（User Requirement Specification, URS)用户需求标准（URS）是指使用方对厂房、设备、设施等提出自己的期望使用需求说明或用户技术要求，这个需求标准是由项目功能标准（FS）和来实施。

3.2 项目项目是一个特殊的将被完成的有限任务，它是在一定时间内，满足一系列特定目标的多项相关工作的总称。

3.3 设施3.4 公用系统主要是指与工厂的各个车间、工段以及各部门有着密切联系，且为这些部门所共有的一类动力辅助设施的总称，一般包括给水排水、供电、供气（汽）、采暖与空调、制冷等。

3.5 功能标准（Functional Specification ，FS)。

3.6设计标准（Design Specification ，DS）。

3.7 人机界面（Operator Interface Panel，OIP）。

3.8 在线清洁（Clean In Place，CIP）。

4 依据的法律法规、规范及标准4.1 中国《药品管理法》；4.2 中国药品GMP（2010版）及其实施指南；4.3 欧盟药品GMP；4.4 中国药典（2010版）；4.5 GB 50073-2013 洁净厂房设计规范；4.6 医药工业洁净室（区）悬浮粒子的测试方法（GB/T16292-2013）；4.7 ISPE（国际制药工程协会）的制药工程设计指南。

5 项目描述5.1 项目建设目的5.1.1 优化、改造厂房设施及设备，提高产能，并适应新版GMP的要求；5.2 项目建设范围5.2.1 中药饮片生产线改造；5.2.2 中药提取及前处理生产线改造；5.3 项目建设规模5.3.1 中药饮片生产线改造投资××万元，中药提取及前处理生产线改造投资××万元，项目总投资××万元人民币。

提取罐URS——参考：一、设备规格要求、技术参数及数量如下表设计参数 工作压力（MPa） 工作温度（℃） 设备名称 规格型号 容积罐内 夹套 罐内 夹套 数量 有效容积：10m³不锈钢提取罐10立方全容积：11m³ 常压 0.3 ≤100 145 12台 二、设备详细技术要求URS 编号技术指标提取罐总体技术要求URS001提取物料：中药材，溶媒介质：工艺用水、 URS002数量：共12台 URS003不锈钢提取罐形状：直筒型； URS004每台提取罐有效容积：10；全容积：11 m³； URS005 采用分段夹套加热的方式，整个提取罐底盖覆盖夹套，提取罐筒身夹套分为2~3段，这样，一方面，在投料量小时，关闭筒身上段夹套，可以避免干烧，使该提取罐可以适应较小的投料量。

另一方面，可以采用更加合理的加热方式，使提取罐加热做到节能、可控、快速。

¾ 提取溶媒开始进液达到约0.3立方米时，即可打开底盖夹套加热，底盖加热在整个加热过程中一直保持；¾ 提取溶媒进液完成后，打开全部筒身夹套加热，直至提取罐内料液温升至接近沸腾的温度（比如96℃），关闭筒身上段夹套。

继续升温达到设定温度（比如98℃时），关闭筒身下段夹套，只用底盖夹套加热至沸腾（100℃）；¾ 依靠底盖夹套和调节筒身下段夹套的加热功率，控制到所需要的煎煮沸腾程度。

大致来说，该提取罐底盖夹套的满载加热功率为：2.5*1000*（143.6-100）=109KW，蒸发水量为：109*3600/2258=174KG，约相当于10000KG 物料的1.74%。

如果认为此沸腾程度可以，则只需维持底盖夹套开启即可，不需打开筒身夹套，如要求更高的沸腾程度，则开启筒身下段夹套，并依靠调节阀调节加热功率，使得煎煮沸腾程度满足工艺要求。

¾ 底盖夹套的方式确保提取罐内各处温度均匀，煎煮透彻，提取罐上、中、底部温度表显示温度偏差范围在±1℃之内；URS006 罐体材质：优质sus304不锈钢，材质成分、厚度要求按国标标准（GB/T3280-2007）；钢板生产商为：太钢或宝钢；URS007 12台提取器采用集中自控方式，配合自控专业每台设备至少预留要求有投料(人孔)、视孔、照明孔、排气口、回流口、强制回流口、压力表口（配合自控）、排空口、放液口（配合自控）、直通蒸汽口、饮用水进口、CIP 接口（配合自控）、温度探头接口（配合自控）及安全泄压口等相关工艺开口。

中药提取车间URS1.目的：建立本URS，为中药提取车间厂房设计和验收提供依据。

2.综述：背景：根据新版GMP要求和公司规划，须异地技改一个中药提取车间，该车间将位于双流航空港，用于中药的提取生产。

车间包括中药材的前处理(包括拣选、洗药、切药、干燥和粉碎)、投料、提取、浓缩、乙醇回收精馏贮存、浸膏的冷藏、干燥、粉碎及混合等工序。

本URS中用户仅提出基本设计和建设的技术要求，并未涵盖和限制承办方具有更高的设计与建设标准和更加完善的功能、更完善的配置和性能、更高水平的控制系统。

投标方应在满足本URS的前提下提供本公司能够达到的更高的工作质量及其相关服务。

中药提取车间按照中药的提取工艺设计。

该车间的设计和建设，除应达到2010版GMP对中药提取生产线的要求外，还应能满足有关设计、安全、环保等规程、规范和强制性标准要求，特别是涉及到使用乙醇的区域房间必须为防暴墙，所有的设备、电器均需要防爆型，如提取间，乙醇的配制、储罐、精馏、回收区域，醇沉等都需要设计为防暴墙。

拟生产品种：复方青蒿安乃近片浸膏、板兰根咀嚼片浸膏、产妇安胶囊浸膏、口炎清胶囊浸膏、强力宁胶囊浸膏、风痛安胶囊浸膏、轻舒颗粒浸膏、三七止血片浸膏和银柴颗粒浸膏。

工艺流程：按工艺分为水提、水提醇沉、乙醇回流提取和挥发油提取。

具体设计到的品种按工艺分为水提工艺的品种：轻舒颗粒浸膏、复方青蒿安乃近片浸膏、风痛安胶囊浸膏、三七止血片浸膏。

挥发油提取工艺的品种：银柴颗粒浸膏（先收取挥发油后再用水提取）。

水提醇沉工艺的品种：产妇安胶囊浸膏、口炎清胶囊浸膏、三七叶总皂苷、板兰根咀嚼片浸膏。

乙醇回流提取工艺的品种：强力宁胶囊浸膏。

◇水提工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—提取分离—浓缩—为D级洁净区◇水提醇沉工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—提取分离—浓缩—醇沉—过滤—浓缩—冷藏-刮板浓缩为D级洁净区◇乙醇回流提取工艺流程：领料—配料—洗、切药、粉碎—投料—回流提取分离—回收—浓缩—为D级洁净区◇挥发油提取工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—挥发油提取-收集挥发油-再提取分离—浓缩—为D级洁净区拟设计车间的生产线要求中药提取车间只设计一条多功能提取生产线，所以以下只针对在产品工艺上有特殊要求的品种在工艺流程上对车间房间配置布局要求和操作对环境影响进行说明。

中药提取车间URS1.目的：建立本URS，为中药提取车间厂房设计和验收提供依据。

2.综述：2.1背景：根据新版GMP要求和公司规划，须异地技改一个中药提取车间，该车间将位于双流航空港，用于中药的提取生产。

车间包括中药材的前处理(包括拣选、洗药、切药、干燥和粉碎)、投料、提取、浓缩、乙醇回收精馏贮存、浸膏的冷藏、干燥、粉碎及混合等工序。

2.2本URS中用户仅提出基本设计和建设的技术要求，并未涵盖和限制承办方具有更高的设计与建设标准和更加完善的功能、更完善的配置和性能、更高水平的控制系统。

投标方应在满足本URS的前提下提供本公司能够达到的更高的工作质量及其相关服务。

2.3中药提取车间按照中药的提取工艺设计。

该车间的设计和建设，除应达到2010版GMP对中药提取生产线的要求外，还应能满足有关设计、安全、环保等规程、规范和强制性标准要求，特别是涉及到使用乙醇的区域房间必须为防暴墙，所有的设备、电器均需要防爆型，如提取间，乙醇的配制、储罐、精馏、回收区域，醇沉等都需要设计为防暴墙。

2.4拟生产品种：复方青蒿安乃近片浸膏、板兰根咀嚼片浸膏、产妇安胶囊浸膏、口炎清胶囊浸膏、强力宁胶囊浸膏、风痛安胶囊浸膏、轻舒颗粒浸膏、三七止血片浸膏和银柴颗粒浸膏。

2.5工艺流程：按工艺分为水提、水提醇沉、乙醇回流提取和挥发油提取。

具体设计到的品种按工艺分为水提工艺的品种：轻舒颗粒浸膏、复方青蒿安乃近片浸膏、风痛安胶囊浸膏、三七止血片浸膏。

挥发油提取工艺的品种：银柴颗粒浸膏（先收取挥发油后再用水提取）。

水提醇沉工艺的品种：产妇安胶囊浸膏、口炎清胶囊浸膏、三七叶总皂苷、板兰根咀嚼片浸膏。

乙醇回流提取工艺的品种：强力宁胶囊浸膏。

◇水提工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—提取分离—浓缩—为D级洁净区◇水提醇沉工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—提取分离—浓缩—醇沉—过滤—浓缩—冷藏-刮板浓缩为D级洁净区◇乙醇回流提取工艺流程：领料—配料—洗、切药、粉碎—投料—回流提取分离—回收—浓缩—为D级洁净区◇挥发油提取工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—挥发油提取-收集挥发油-再提取分离—浓缩—为D级洁净区2.6拟设计车间的生产线要求中药提取车间只设计一条多功能提取生产线，所以以下只针对在产品工艺上有特殊要求的品种在工艺流程上对车间房间配置布局要求和操作对环境影响进行说明。

安徽永生堂药业有限责任公司中药提取车间液压升降平台用户需求标准（URS）1.目的根据安徽永生堂药业有限责任公司中药提取车间建设要求，为满足一层与二层车间所需原、辅料等物料的输送，需安装一台液压升降平台设备。

从项目的角度阐述用户的需求，总括了用户对该项目的质量要求，描述了用户对该设备的工作过程及功能的期望。

设备生产商应在规定的时间内完成并达到本用户需求的设计目标和可接受的质量标准。

在本URS中用户仅提出基本的技术要求和设备的基本要求，并未涵盖和限制卖方设备具有更高的设计与制造标准和更加完善的功能、更完善的配置和性能、更优异的部件和更高水平的控制系统。

投标方应在满足本URS 的前提下提供卖方能够达到的更高标准和功能的高质量设备及其相关服务。

卖方的设备应满足中国有关设计、制造、安全、环保等规程、规范和强制性标准要求。

如遇与卖方所执行的标准发生矛盾时，应按较高标准执行（强制性标准除外）。

2.范围本用户需求书所列技术要求适用于中药提取车间载货电梯的采购。

该电梯设备在设计、制造技术及性能上达到国内先进水平。

3.法规3.1法规要求：《特种设备安全监察条例》《特种设备质量监督与安全监察规定》《特种设备注册和使用管理规则》《电梯监督检验规程》《特种设备行政许可实施办法（试行）》《机电类特种设备制造许可规则（试行）》《机电类特种设备安装改造维修许可规则（试行）》《液压升降平台工程施工质量验收规范》《液压升降平台制造与安装安全规范》《液压升降平台技术条件》《建筑施工安全检查标准》《施工现场临时用电安全技术规范》等。

3.2资质要求：特种设备制造许可证A级、特种设备安装改造维修许可证A级、建筑施工企业电梯安装工程专业承包一级、安全生产许可证等相关资质。

4.产品介绍无机房2吨载货电梯,安装于中药提取车间东侧。

现预留尺寸如下：5.电梯要求及维保要求5.2 URS02主要部件配置要求5.3URS03施工与安装安全要求5.4URS04技术资料要求5.5服务要求5.5.1URS05相关记录要求编号要求内容必须/期望备注05-1 液压升降平台包装清单必须是❑否❑05-2 液压升降平台设备进场验收记录必须是❑否❑05-3 液压升降平台井道土建交接检验记录必须是❑否❑05-4 建筑电气（液压升降平台）安装隐蔽工程记录必须是❑否❑05-5 安全门分项工程质量验收记录必须是❑否❑05-6 导轨分项工程质量验收记录必须是❑否❑05-7 液压升降平台分项工程质量验收记录必须是❑否❑05-8 对重安全部件分项工程质量验收记录必须是❑否❑05-9 液压升降平台悬挂装置随行电缆补偿装置分项工程质量验收记录必须是❑否❑05-10 升降平台分项工程质量验收记录必须是❑否❑05-11 电气装置分项工程质量验收记录 必须 是❑ 否❑05-12 接地电阻测试记录 必须 是❑ 否❑05-13 绝缘电阻测试记录 必须 是❑ 否❑05-14 电梯荷载是运行试验记录 必须 是❑ 否❑05-15 液压升降平台负荷运行试验图表 必须 是❑ 否❑05-16 液压升降平台安全装置检验记录 必须 是❑ 否❑05-17 安全、功能检验（检测）报告 必须 是❑ 否❑05-18观感质量验收记录必须 是❑ 否❑05-19液压升降平台整机安装验收分项工程质量验收记录必须 是❑ 否❑5.5.2 URS06相关服务要求。

中药提取车间工作总结
中药提取车间工作总结：
1. 在中药提取车间工作期间，我负责掌握中药提取工艺流程，并按照标准操作程序进行操作。

2. 工作期间，严格遵守操作规范，确保操作过程中的安全性和卫生标准。

3. 负责设备的检查和维护，及时发现问题并解决，提高设备的使用寿命和效果。

4. 确保原材料的检验符合标准要求，货品按照正确、准确的配送单及时存储、保管。

5. 组织好每日工作，按照工艺流程的要求，确保中药提取工作的顺利进行。

6. 严格掌握中药提取操作规程和工艺要点，合理运用相关设备和工具。

7. 坚持对提取中药过程中的关键参数进行监控和调整，确保提取效果的稳定和质量的优良。

8. 及时记录和报告提取过程中的关键数据，对提取过程中的偏差进行分析和改进。

9. 配合其他部门的工作，确保提取车间的物料供应和产出顺利衔接。

10. 及时处理工作中遇到的突发情况，减少生产过程中的损失。

11. 参与生产技术改进和新工艺的实验研究，提高工作效率和产品质量。

12. 积极参加安全、质量培训和交流活动，不断提升自身的专业素质和技能水平。

13. 建立和维护良好的职业道德和团队合作精神，与同事共同努力，完成领导交给的各项任务。

希望以上回答对你有所帮助！。

中药提取车间U R S YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】中药提取车间URS1.目的：建立本URS，为中药提取车间厂房设计和验收提供依据。

2.综述：背景：根据新版GMP要求和公司规划，须异地技改一个中药提取车间，该车间将位于双流航空港，用于中药的提取生产。

车间包括中药材的前处理(包括拣选、洗药、切药、干燥和粉碎)、投料、提取、浓缩、乙醇回收精馏贮存、浸膏的冷藏、干燥、粉碎及混合等工序。

本URS中用户仅提出基本设计和建设的技术要求，并未涵盖和限制承办方具有更高的设计与建设标准和更加完善的功能、更完善的配置和性能、更高水平的控制系统。

投标方应在满足本URS的前提下提供本公司能够达到的更高的工作质量及其相关服务。

中药提取车间按照中药的提取工艺设计。

该车间的设计和建设，除应达到2010版GMP 对中药提取生产线的要求外，还应能满足有关设计、安全、环保等规程、规范和强制性标准要求，特别是涉及到使用乙醇的区域房间必须为防暴墙，所有的设备、电器均需要防爆型，如提取间，乙醇的配制、储罐、精馏、回收区域，醇沉等都需要设计为防暴墙。

拟生产品种：复方青蒿安乃近片浸膏、板兰根咀嚼片浸膏、产妇安胶囊浸膏、口炎清胶囊浸膏、强力宁胶囊浸膏、风痛安胶囊浸膏、轻舒颗粒浸膏、三七止血片浸膏和银柴颗粒浸膏。

工艺流程：按工艺分为水提、水提醇沉、乙醇回流提取和挥发油提取。

具体设计到的品种按工艺分为水提工艺的品种：轻舒颗粒浸膏、复方青蒿安乃近片浸膏、风痛安胶囊浸膏、三七止血片浸膏。

挥发油提取工艺的品种：银柴颗粒浸膏（先收取挥发油后再用水提取）。

水提醇沉工艺的品种：产妇安胶囊浸膏、口炎清胶囊浸膏、三七叶总皂苷、板兰根咀嚼片浸膏。

乙醇回流提取工艺的品种：强力宁胶囊浸膏。

◇水提工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—提取分离—浓缩—为D级洁净区◇水提醇沉工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—提取分离—浓缩—醇沉—过滤—浓缩—冷藏-刮板浓缩为D级洁净区◇乙醇回流提取工艺流程：领料—配料—洗、切药、粉碎—投料—回流提取分离—回收—浓缩—为D级洁净区◇挥发油提取工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—挥发油提取-收集挥发油-再提取分离—浓缩—为D级洁净区拟设计车间的生产线要求中药提取车间只设计一条多功能提取生产线，所以以下只针对在产品工艺上有特殊要求的品种在工艺流程上对车间房间配置布局要求和操作对环境影响进行说明。

中药提取岗位操作SOP1.目的：建立中药提取岗位操作的文件，规范提取岗位操作。

2.范围：适用于提取岗位。

3.责任：提取岗位操作工、现场监控员（QA）、工艺员、车间主任。

4.内容：4.1生产前准备与检查4.1.1生产操作间有“已清场”状态标志，并在有效期内。

如不在有效期内，按《多功能提取罐使用、清洁、维护及维修SOP》及相关清洁SOP执行。

4.1.2检查生产指令及相关记录等须齐全，无与本批无关的指令及记录；无与本批无关的物料。

4.1.3.从器具存放间领取生产所需的工器具，检查须清洁完好，同时填写生产车间工器具进出站记录。

4.1.4.核对本批生产文件，从库房领取本批次中药材及辅料，置备料区，并核对品名、规格、批号、编号、数量。

4.1.5. 检查各计量器具、设备、设施、管道及使用的容器具要求有“已清洁”及设备状态标志;计量器具有检定“合格证”，且在规定有效期内。

4.1.6.挂上生产状态标识牌。

4.1.7.各项检查项目经QA现场监控员确认，符合规定后准许生产。

4.2.操作4.2.1.关闭多功能提取罐底盖，检查是否锁紧。

4.2.2.按照生产指令，根据该品种生产工艺要求，将提取药材按处方量投入多功能提取罐内，按照工艺要求的加水量、提取次数、提取时间、温度或蒸汽压力进行操作。

4.2.3.按《多功能提取罐使用、清洁、维护及维修SOP》，开启疏水阀和进气阀，调节好蒸汽压力，各控制阀门，进行提取操作。

4.2.4.关闭提取罐蒸汽阀，打开提取罐进料阀和排空阀。

将提取液经过药液过滤器。

打开提取液泵或真空泵，将药材提取液转入储罐；再将提取液打入储罐中时，先检查储液罐排污阀是否关闭完好，关闭完好方可进行打液到储液罐中；并在储罐上挂上标识牌，注明品名、批号、批量、体积、日期，静置规定时间后移至浓缩岗位。

4.2.5.开启空气压缩机至8Mpa压力。

将出渣车推至多功能提取罐罐底，对准出渣口，人员离开出渣区后，开启出渣底盖，中药材渣装入出渣车中，将出渣车开至卸渣点卸渣。
