年处理t中药车间设计

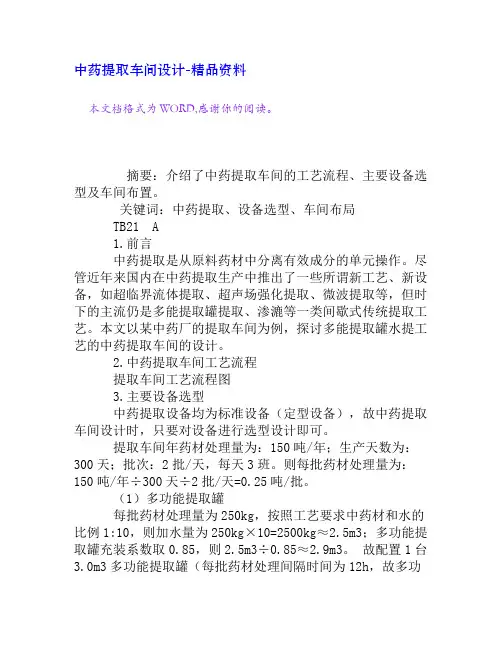

中药提取车间设计-精品资料本文档格式为WORD,感谢你的阅读。

摘要：介绍了中药提取车间的工艺流程、主要设备选型及车间布置。

关键词：中药提取、设备选型、车间布局TB21 A1.前言中药提取是从原料药材中分离有效成分的单元操作。

尽管近年来国内在中药提取生产中推出了一些所谓新工艺、新设备，如超临界流体提取、超声场强化提取、微波提取等，但时下的主流仍是多能提取罐提取、渗漉等一类间歇式传统提取工艺。

本文以某中药厂的提取车间为例，探讨多能提取罐水提工艺的中药提取车间的设计。

2.中药提取车间工艺流程提取车间工艺流程图3.主要设备选型中药提取设备均为标准设备（定型设备），故中药提取车间设计时，只要对设备进行选型设计即可。

提取车间年药材处理量为：150吨/年；生产天数为：300天；批次：2批/天，每天3班。

则每批药材处理量为：150吨/年÷300天÷2批/天=0.25吨/批。

（1）多功能提取罐每批药材处理量为250kg，按照工艺要求中药材和水的比例1:10，则加水量为250kg×10=2500kg≈2.5m3；多功能提取罐充装系数取0.85，则2.5m3÷0.85≈2.9m3。

故配置1台3.0m3多功能提取罐（每批药材处理间隔时间为12h，故多功能提取罐只需考虑处理一批药材的量即可）。

每台3.0m3多功能提取罐投料量为250kg即可满足生产要求。

（2）提取液储罐提取过程加水煎煮两次，每次加大约10倍纯化水量（~2.5m3）。

第一次投料、加水和加温到100℃时间约1.5小时，提取时间约2小时，出液时间约0.5小时；第二次加水和加温到100℃时间约1.0小时，提取时间约1小时，出液时间约0.5小时，清理药渣时间为0.5小时。

则一批药材处理时间约为4+3小时左右，一批药材可收集提取液~2.5m3×2。

两次提取液收集时间间隔4小时，在收集第二次提取液时，第一次提取液已经浓缩处理完毕，故提取液储罐只要考虑储存一次提取液的量（~2.5m3）。

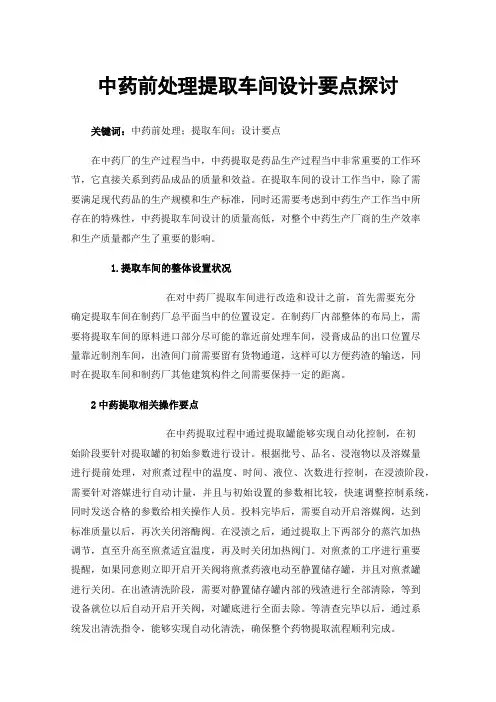

中药前处理提取车间设计要点探讨关键词：中药前处理；提取车间；设计要点在中药厂的生产过程当中，中药提取是药品生产过程当中非常重要的工作环节，它直接关系到药品成品的质量和效益。

在提取车间的设计工作当中，除了需要满足现代药品的生产规模和生产标准，同时还需要考虑到中药生产工作当中所存在的特殊性，中药提取车间设计的质量高低，对整个中药生产厂商的生产效率和生产质量都产生了重要的影响。

1.提取车间的整体设置状况在对中药厂提取车间进行改造和设计之前，首先需要充分确定提取车间在制药厂总平面当中的位置设定。

在制药厂内部整体的布局上，需要将提取车间的原料进口部分尽可能的靠近前处理车间，浸膏成品的出口位置尽量靠近制剂车间，出渣间门前需要留有货物通道，这样可以方便药渣的输送，同时在提取车间和制药厂其他建筑构件之间需要保持一定的距离。

2中药提取相关操作要点在中药提取过程中通过提取罐能够实现自动化控制，在初始阶段要针对提取罐的初始参数进行设计。

根据批号、品名、浸泡物以及溶媒量进行提前处理，对煎煮过程中的温度、时间、液位、次数进行控制，在浸渍阶段，需要针对溶媒进行自动计量，并且与初始设置的参数相比较，快速调整控制系统，同时发送合格的参数给相关操作人员。

投料完毕后，需要自动开启溶媒阀，达到标准质量以后，再次关闭溶酶阀。

在浸渍之后，通过提取上下两部分的蒸汽加热调节，直至升高至煎煮适宜温度，再及时关闭加热阀门。

对煎煮的工序进行重要提醒，如果同意则立即开启开关阀将煎煮药液电动至静置储存罐，并且对煎煮罐进行关闭。

在出渣清洗阶段，需要对静置储存罐内部的残渣进行全部清除，等到设备就位以后自动开启开关阀，对罐底进行全面去除。

等清查完毕以后，通过系统发出清洗指令，能够实现自动化清洗，确保整个药物提取流程顺利完成。

3中药前处理提取车间工艺3.1 前处理工艺中药材的前处理工艺包括净制、清洗、水浸、湿润、切制、炮炙、干燥、粉碎过筛等。

净制主要是经过风选和筛选，分离药材和杂质；清洗是用清水淘洗药材，除去附着泥土、非药用部位等杂质；水浸是将药材置水中浸泡，使其内外一致的湿润软化，便于切制；湿润是将药材用水浸湿或喷淋后，置阴凉处或适宜的容器内，使其始终保持湿润状态；切制是根据需要，将药材切成片、段、块、丝等。

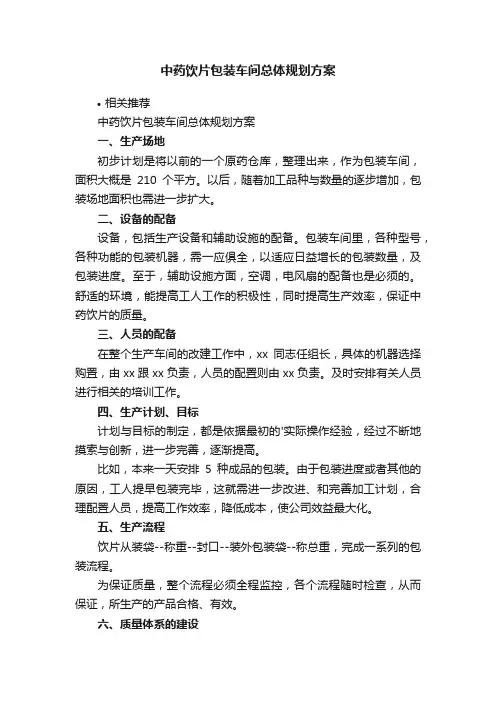

中药饮片包装车间总体规划方案•相关推荐中药饮片包装车间总体规划方案一、生产场地初步计划是将以前的一个原药仓库，整理出来，作为包装车间，面积大概是210个平方。

以后，随着加工品种与数量的逐步增加，包装场地面积也需进一步扩大。

二、设备的配备设备，包括生产设备和辅助设施的配备。

包装车间里，各种型号，各种功能的包装机器，需一应俱全，以适应日益增长的包装数量，及包装进度。

至于，辅助设施方面，空调，电风扇的配备也是必须的。

舒适的环境，能提高工人工作的积极性，同时提高生产效率，保证中药饮片的质量。

三、人员的配备在整个生产车间的改建工作中，xx同志任组长，具体的机器选择购置，由xx跟xx负责，人员的配置则由xx负责。

及时安排有关人员进行相关的培训工作。

四、生产计划、目标计划与目标的制定，都是依据最初的'实际操作经验，经过不断地摸索与创新，进一步完善，逐渐提高。

比如，本来一天安排5种成品的包装。

由于包装进度或者其他的原因，工人提早包装完毕，这就需进一步改进、和完善加工计划，合理配置人员，提高工作效率，降低成本，使公司效益最大化。

五、生产流程饮片从装袋--称重--封口--装外包装袋--称总重，完成一系列的包装流程。

为保证质量，整个流程必须全程监控，各个流程随时检查，从而保证，所生产的产品合格、有效。

六、质量体系的建设包装饮片重点在于包装。

包装物不但承担保护饮片品质的任务，还承载着饮片药物学信息与商品学信息，从而也实现了药政监督直至“消费终端”的目标这就涉及一个标签的设计。

包装标签或合格证要注明品名、规格、数量、批号、生产厂家、质检签章、生产日期。

如果是分装，还要注明分装单位、分装日期。

七、包装规格及文字标识一般塑料袋包装的规格是1kg、2kg。

编织袋的话，根茎类、子类、皮类、矿物类、动物类，一般采用的是20kg的包装规格。

草类和花类，则采用10kg的规格。

小包装，一般有3g、5g、10g、15g、20g、30g这么几种规格，外包装袋一般是10kg、20kg的规格。

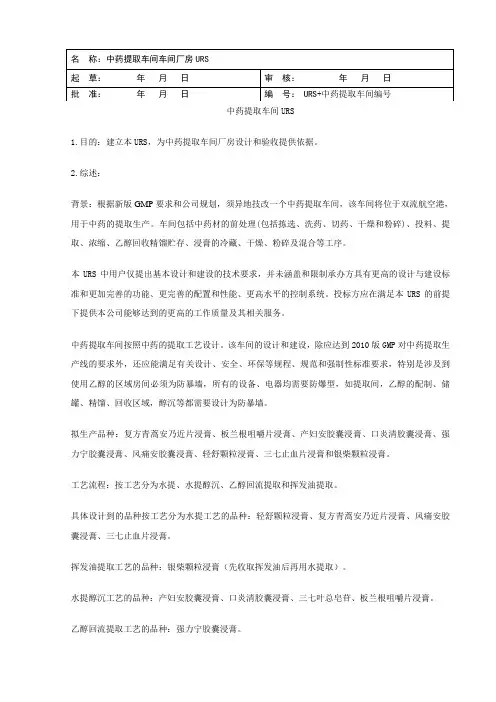

中药提取车间URS1.目的：建立本URS，为中药提取车间厂房设计和验收提供依据。

2.综述：背景：根据新版GMP要求和公司规划，须异地技改一个中药提取车间，该车间将位于双流航空港，用于中药的提取生产。

车间包括中药材的前处理(包括拣选、洗药、切药、干燥和粉碎)、投料、提取、浓缩、乙醇回收精馏贮存、浸膏的冷藏、干燥、粉碎及混合等工序。

本URS中用户仅提出基本设计和建设的技术要求，并未涵盖和限制承办方具有更高的设计与建设标准和更加完善的功能、更完善的配置和性能、更高水平的控制系统。

投标方应在满足本URS的前提下提供本公司能够达到的更高的工作质量及其相关服务。

中药提取车间按照中药的提取工艺设计。

该车间的设计和建设，除应达到2010版GMP对中药提取生产线的要求外，还应能满足有关设计、安全、环保等规程、规范和强制性标准要求，特别是涉及到使用乙醇的区域房间必须为防暴墙，所有的设备、电器均需要防爆型，如提取间，乙醇的配制、储罐、精馏、回收区域，醇沉等都需要设计为防暴墙。

拟生产品种：复方青蒿安乃近片浸膏、板兰根咀嚼片浸膏、产妇安胶囊浸膏、口炎清胶囊浸膏、强力宁胶囊浸膏、风痛安胶囊浸膏、轻舒颗粒浸膏、三七止血片浸膏和银柴颗粒浸膏。

工艺流程：按工艺分为水提、水提醇沉、乙醇回流提取和挥发油提取。

具体设计到的品种按工艺分为水提工艺的品种：轻舒颗粒浸膏、复方青蒿安乃近片浸膏、风痛安胶囊浸膏、三七止血片浸膏。

挥发油提取工艺的品种：银柴颗粒浸膏（先收取挥发油后再用水提取）。

水提醇沉工艺的品种：产妇安胶囊浸膏、口炎清胶囊浸膏、三七叶总皂苷、板兰根咀嚼片浸膏。

乙醇回流提取工艺的品种：强力宁胶囊浸膏。

◇水提工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—提取分离—浓缩—为D级洁净区◇水提醇沉工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—提取分离—浓缩—醇沉—过滤—浓缩—冷藏-刮板浓缩为D级洁净区◇乙醇回流提取工艺流程：领料—配料—洗、切药、粉碎—投料—回流提取分离—回收—浓缩—为D级洁净区◇挥发油提取工艺流程：领料—洗药、干燥、切药、粉碎—配料—投料—挥发油提取-收集挥发油-再提取分离—浓缩—为D级洁净区拟设计车间的生产线要求中药提取车间只设计一条多功能提取生产线，所以以下只针对在产品工艺上有特殊要求的品种在工艺流程上对车间房间配置布局要求和操作对环境影响进行说明。

制药车间的设计主要涉及以下几个方面：
1. 空间规划：根据制药过程的流程和工艺要求，设计合理的车间布局和工作区域划分，确保各个区域之间有足够的空间进行操作和移动，并便于物料和人员的流动。

2. 洁净要求：制药车间需要保持洁净度，以确保产品质量。

因此，必须根据洁净度要求，设计适当的空气过滤系统、洁净室和洁净通道等设施，以减少尘埃、微生物和其他污染物的进入。

3. 卫生设施：制药车间应配备卫生设施，包括洗手间、更衣室等，以保证员工的卫生和健康。

4. 环境控制：制药车间需要控制温度、湿度和通风等环境参数，以符合生产要求和安全要求。

5. 供电与照明：车间的供电系统和照明设备应满足制药生产的需求，并符合相关安全标准。

6. 设备选择与布置：根据制药工艺流程，选择合适的设备并合理布置，以确保生产效率和产品质量。

7. 安全设施：为保障员工的安全，制药车间需要配置火灾报警系统、紧急出口标识、安全出口通道等设施。

8. 清洁与消毒：制药车间应具备清洁和消毒的设施，保持良好的卫生状况和生产环境，以防止交叉污染和细菌滋生。

需要注意的是，制药车间的设计需遵循相关的法律法规、工艺标准和行业规范，以确保生产的安全、质量和合规性。

因此，在具体的制药车间设计中，建议咨询专业的制药工程师或相关技术人员，以确保设计方案的合理性和有效性。

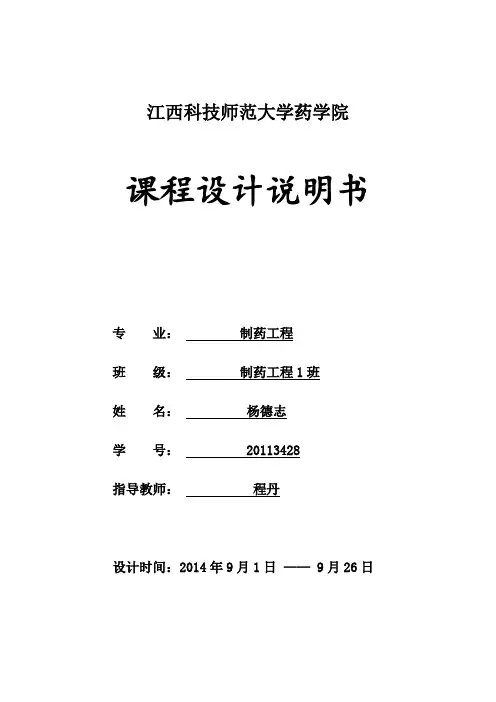

江西科技师范大学药学院课程设计说明书专业：制药工程班级：制药工程1班*名：***学号： ******** 指导教师：**设计时间：2014年9月1日—— 9月26日目录一．设计任务书 (1)二．工艺概述 (2)2.1前言 (2)2.2工艺简介 (2)2.2.1中药的前处理工艺 (2)2.2.2中药提取工艺的选择 (3)2.3工艺流程 (3)2.3.1中药的提取流程框图 (3)2.3.2工艺流程说明 (4)2.4生产制度 (4)三．物料衡算 (5)3.1前处理车间的物料衡算 (5)3.2提取车间的物料衡算 (5)3.2.1提取工段的物料衡算 (6)3.2.2中药浓缩工段物料衡算 (6)3.2.3醇沉一步的物料衡算 (7)3.2.4喷雾干燥步的物料衡算 (7)3.3物料衡算总结 (8)四．能量衡算 (9)4.1中药提取工段能量衡算 (9)Q的计算 (10)4.1.12W的计算 (11)4.1.2提取加热蒸汽用量蒸W的计算 (11)4.1.3提取冷凝水用量c4.2中药浓缩工段能量衡算 (11)4.2.1进料比的计算 (12)D的计算 (13)4.2.2浓缩加热蒸汽用量蒸M的计算 (14)4.2.3浓缩冷凝水用量c4.3回收乙醇的热量衡算 (14)4.4能量衡算总结 (15)五．主要设备选型及说明 (17)5.1主要生产设备及型号 (17)5.2主要设备一览表 (20)5.3辅助设备说明 (21)六．三废处理 (22)6.1废水的处理 (22)6.2废气的处理 (22)6.3废渣的处理和利用 (22)七．车间平面布置和管道设计说明 (24)7.1车间组成 (24)7.2中药提取车间的布置 (24)7.3设备与管道的布置 (25)八．附图 (26)九．参考资料 (27)十．设计感想 (28)十一．设计说明书评定 (29)十二．答辩过程评定 (29)- 1 -二．工艺概述2.1前言国内药品的现实消费市场是城市居民，农村是巨大的潜在市场，医药市场容量还将进一步扩大。
