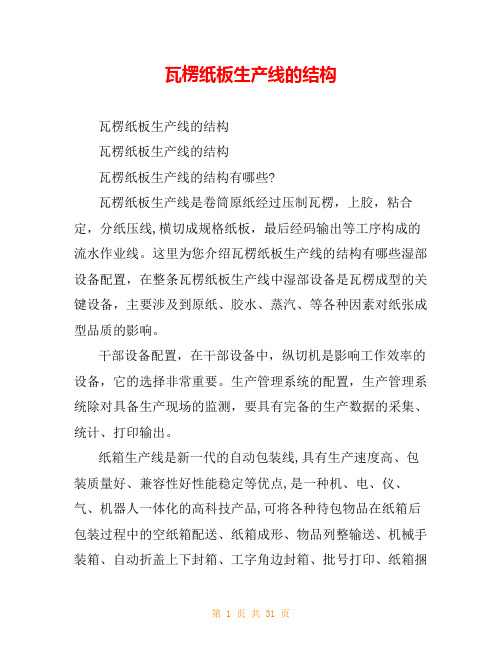

瓦楞纸板生产线的结构瓦楞纸板生产线的结构瓦楞纸板生产线的结构瓦楞纸板生产线的结构有哪些?瓦楞纸板生产线是卷筒原纸经过压制瓦楞，上胶，粘合定，分纸压线,横切成规格纸板，最后经码输出等工序构成的流水作业线。
这里为您介绍瓦楞纸板生产线的结构有哪些湿部设备配置，在整条瓦楞纸板生产线中湿部设备是瓦楞成型的关键设备，主要涉及到原纸、胶水、蒸汽、等各种因素对纸张成型品质的影响。
干部设备配置，在干部设备中，纵切机是影响工作效率的设备，它的选择非常重要。
生产管理系统的配置，生产管理系统除对具备生产现场的监测，要具有完备的生产数据的采集、统计、打印输出。
纸箱生产线是新一代的自动包装线,具有生产速度高、包装质量好、兼容性好性能稳定等优点,是一种机、电、仪、气、机器人一体化的高科技产品,可将各种待包物品在纸箱后包装过程中的空纸箱配送、纸箱成形、物品列整输送、机械手装箱、自动折盖上下封箱、工字角边封箱、批号打印、纸箱捆扎、直角转向、纸箱#字捆扎、输送、机器人码垛、空托盘配送、实托盘输送、实托盘顶捆、实托盘水平捆扎、托盘缠绕、实托盘输出等作业全部实现自动化.只有正确保养纸箱机械，才能让其更好的工作。
下面为您介绍纸箱机械的保养要点1.清除摩擦面上的污垢,尤其是对链条和链轮要进行清洗,重新加注润滑油.2.对所有滚动轴承进行拆洗,并加注新的润滑脂,可采用钙钠基润滑脂.3.及时更换纸箱机械的蜗轮蜗杆减速箱内的润滑油,润滑油可选用10号、20号或30号机油.4.各部件修复后进行全机组装,开机运转,观察机器运转是否正常.适当加热滚筒,并投入少量纸箱包装机械专用油,使其熔化覆盖筒体内表面,然后切断所有电源.必要时可对机器外表补喷油漆,干燥后用塑料纸覆盖,置干燥场所保存.佛山海盛纸品有限公司扩展阅读：瓦楞纸板的构成第一节瓦楞纸板的楞形和波形型状一、瓦楞纸板的楞形不同波纹形状的瓦楞，粘结成的瓦楞纸板的功能也有所不同。
即使使用同样质量的面纸和里纸，由于楞形的差异，构成的瓦楞纸板的性能也有一定区别。
众所周知，瓦楞纸板生产线按纸板分为有三层、五层、七层；按幅宽来分从1.2米-2.5米各种幅宽；从速度上分有低速线（速度在60m/min）、中速线（速度在100-120m/min）、高速线（速度在150-250m/min）；从加热形式上来分有蒸汽加热、液化汽加热、电加热、导热由加热；从性能上分有机械化流水线、半自动化流水线、全自动化流水线；从单机配备上更有许多种类型。
所以，纸箱厂在选购瓦楞纸板生产线（以下简称瓦线）的同时，必须首先对自己准客户进行市场调查，并结合自身的资金量和准销售量等几个方面加以考虑，以确定所要选购的瓦线层数规格和幅宽规格以及单机配备。
目前，国内专业生产同类产品的知名厂商有几家。
所以，纸箱厂在选购设备的同时，得首先遵循的通行原则是“同性能、同质量、同配置选价格低的，同价格、同服务、同配置选性能优的”；更重要则在于选定那些生产过程中故障少、节约能源、节约成本、效率高、废品率低的设备。
下面列举几种国内生产线的配置及价格，以供国内各纸箱厂根据资金量进行选择。
（资金量主要是指购买瓦线的资金，不含土地、厂房、后道工序、辅助设备、流动资金等）以上是按常规进行单机配备的瓦楞纸板生产线。
如有需要，纸箱厂可以直接从远航包装机械有限公司购买到从1.2~2.5m不同幅宽，不同速度，不同档次的各种三、五、七层瓦楞纸板生产线。
不过，各纸箱厂也可根据自己的具体情况选配单机如：如磁粉刹车全液压控制的液压支架，间隙显示、电动调整的高速瓦楞机，大直径的予热器，可分段加压的双面烘干机、电脑控制的薄刀分切机和横切机以及输送堆码机等。
并可配备性能优越的辅助管理系统如：整条瓦线配备集中的生产管理系统，各单机之间运行速度可自动跟踪匹配、温度、涂胶量可根据具体生产情况自动调节的控制系统，及配置自动接纸机和全电脑控制的输送堆码机。
当然，纸箱厂同样可以根据自己掌握的准销售量来选购瓦线。
采购示例：以下是准销售量做出的不同采购方案示例：销售量在2000万以下选择速度在80~100m/min之间，配置主要以机械控制为主的设备。
第一节瓦楞纸板的楞形和波形型状一、瓦楞纸板的楞形不同波纹形状的瓦楞，粘结成的瓦楞纸板的功能也有所不同。
即使使用同样质量的面纸和里纸，由于楞形的差异，构成的瓦楞纸板的性能也有一定区别。
目前国际上通用的瓦楞楞形分为四种，它们分别是Ａ型楞、Ｃ型楞、Ｂ型楞和Ｅ型楞。
它们的技术指标和要求见表一。
Ａ型楞制成的瓦楞纸板具有较好的缓冲性，富有一定的弹性，Ｃ型楞较Ａ型楞次之。
但挺度和抗冲击性优于Ａ型楞；Ｂ型楞排列密度大，制成的瓦楞纸板表面平整，承压力高，适于印刷；Ｅ型楞由于薄而密，更呈现了它的刚强度。
表一二、瓦楞的波形形状构成瓦楞纸板的波形瓦楞纸的楞形形状分为Ｖ形、Ｕ形和ＵＶ形。
Ｖ形瓦楞波形的特征是：平面抗压力值高，使用中节省粘合剂用量，节约瓦楞原纸。
但这种波形的瓦楞做成的瓦楞纸板缓冲性差，瓦楞在受压或受冲击变霰后不容易恢复。
Ｕ形瓦楞波形的特征是：着胶面积大，粘结牢固，富有一定弹性。
当受到外力冲击时，不象Ｖ形楞那样脆弱，但平面扩压力强度不如Ｖ形楞。
根据Ｖ形楞和Ｕ形楞的性能特点，目前已普遍使用综合二者优点制作的ＵＶ形瓦楞辊。
加工出来的波形瓦楞纸，既保持了Ｖ形楞的高抗压力能力，又具备Ｕ形楞的粘合强度高，富有一定弹性的特点。
目前，国内外的瓦楞纸板生产线的瓦楞辊均采用这种ＵＶ形状的波形瓦楞辊。
第二节瓦楞纸板的制造目前，我国制造瓦楞纸板和瓦楞纸箱的设备大体上有三类。
一种是传统的单机。
就是一台使瓦楞原纸形成波形的瓦楞纸机的一台把面纸、里纸、芯纸和形成波形的瓦楞纸粘合起来的胶水机,来完成瓦楞纸板的制造过程.和单机配套的制造瓦楞纸箱和瓦楞纸合的设备还要完成配料、裁切、印刷、拼接、分切、开槽切角和成型等工艺。
整条单机流水线设备多，工艺环节多，产品质量不好控制，消耗高。
另一种是单面瓦楞纸机，先制作出单面瓦楞纸板，然后再经过单机胶水车进行加工，制造成不同结构和瓦楞纸板。
单面瓦楞纸机的生产工艺和设备结构示意（如图四）。
图四单面瓦楞纸机结构示意图单面瓦楞纸机是由卷筒托架，单面瓦楞机和旋转托架式切纸机组合而成的半自动生产线。
