第十一章电路的频率响应 习题答案

第一章 电路模型和电路定律一、填空题1、 在某电路中，当选取不同的电位参考点时，电路中任两点的电压_________。

2、 电路中，电压与电流的参考方向一致时称为_______________。

3、 二条以上支路的汇合点称为___________。

4、 电路中，电压与电流的方向可以任意指定，指定的方向称为________方向。

5、 若12ab I =-A ，则电流的实际方向为________，参考方向与实际方向________。

6、 一个元件为关联参考方向，其功率为-100W ，则该元件在电路中________功率。

7、 描述回路与支路电压关系的定律是________定律。

8、 线性电阻伏安特性是（u ~i ）平面上过________的一条直线。

9、 KCL 定律是对电路中各支路________之间施加的线性约束关系；KVL 定律是对电路中各支路________之间施加的线性约束关系。

10、 在 电 流 一 定 的 条 件 下 ，线 性 电 阻 元 件 的 电 导 值 越 大 ，消 耗 的 功 率越________。

在 电 压 一 定 的 条 件 下 ，电 导 值 越 大 ，消 耗 的 功 率越________。

11、 理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由________来决定。

12、 KVL 是关于电路中________受到的约束；KCL 则是关于电路中________受到的约束。

13、 一个二端元件，其上电压u 、电流i 取关联参考方向，已知u =20V ，i =5A ，则该二端元件吸收________W 的电功率。

二、选择题1、图示二端网络，其端口的电压u 与电流i 关系为 （ ）。

A. u ＝2i - 10B. u ＝2i ＋10C. u ＝-2i ＋10D. u ＝-2i - 102、图示二端网络的电压电流关系为（ ）。

A. U I =+25B. U I =-25C. U I =--25D. U I =-+254、图示电路中，2 A 电 流 源 吸 收 的 功 率 为 ()。

第十一章电路的频率响应习题答案第十一章电路的频率响应习题一、选择题1.RLC 串联谐振电路的 Q 值越高，则 (D )(A) 电路的选择性越差，电路的通频带越窄(B) 电路的选择性越差，电路的通频带越宽(C) 电路的选择性越好，电路的通频带越宽(D ) 电路的选择性越好，电路的通频带越窄2.RLC 串联电路谐振时，L 、C 储存能量的总和为 (D )(A) W = W L + W C = 0 (B) 221LI W W W C L =+= (C) 221C C L CU W W W =+= (D ) 2C C L CU W W W =+= 3.R L C 串联电路发生串联谐振时，下列说法不．正确的是： (D ) A ．端电压一定的情况下，电流为最大值 B ．谐振角频率LC10＝ωC ．电阻吸收有功功率最大D ．阻抗的模值为最大4. RLC 串联电路在0f 时发生谐振。

当电源频率增加到02f 时，电路性质呈（B ）A. 电阻性 B . 电感性 C. 电容性 D. 视电路元件参数而定5.下面关于RLC 串联谐振电路品质因数的说法中，不正确的是（D ）A. 品质因数越高，电路的选择性越好B. 品质因数高的电路对非谐振频率的电流具有较强的抵制能力C. 品质因数等于谐振频率与带宽之比D . 品质因数等于特性感抗电压有效值与特性容抗电压有效值之比6.RLC 串联谐振电路品质因数Q=100，若U R =10V ，则电源电压Us 、电容两端电压U C 分别为( A )A .10V 、1000VB . 1000V 、10VC . 100V 、1000VD . 1000V 、100V二、判断题1.图示电路，R<< ω0L，保持US一定，当发生谐振时，电流表的读数最小。

（×）2.RLC串联电路发生谐振时，电源输出的有功功率与无功功率均为最大。

（×）3.图示RLC串联电路，S闭合前的谐振频率与品质因数为f0与Q，S闭合后的谐振频率与品质因数为f0'与Q '，则ff'=，Q < Q '。

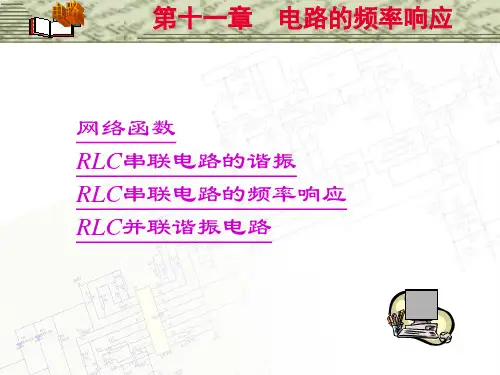

第11章 电路的频率响应教学目的与要求：本章介绍电路的网络函数和RLC 电路的串联谐振与并联谐振，讨论RLC 电路谐振的特点与频率响应特性问题。

通过本章学习，要求正确理解网络函数概念与类型，熟悉RLC 电路串联、并联谐振条件与特点，掌握谐振电路的有关计算分析方法，能利用网络函数概念分析电路的频率响应特性。

教学重点与难点：1、网络函数概念与类型；2、RLC 电路串联谐振与并联谐振的谐振条件、谐振特点及电路的频率响应；3、波特图及其画法。

教学时数：共计8学时(其中理论课 6学时，实验课2学时，习题课 学时，讨论课 学时) 教学内容与方法：结合典型例题，运用启发式、课堂练习、课后思考与作业等多种教学方法与手段，详细讲解网络函数，RLC 电路串联谐振、并联谐振，电路频率响应，波特图和滤波器等重要教学内容。

11.1 网络函数一、网络频率响应激励源频率变→感抗和容抗变→电路工作状态变。

频率特性(频率响应)：电路和系统的工作状态跟随频率而变化的现象。

二、网络函数H()j ω 1、H()j ω定义一般采用网络函数来描述电路和系统的频率特性。

网络函数：在线性正弦稳态网络中，当只有一个独立激励源作用时，网络中某一处的响应(电压或电流)与网络输入之比，称为该响应的网络函数。

H()R()E()j j j ωωω= 2、H()j ω种类或意义：①对于网络的同一端口，网络函数为驱动点函数：驱动点阻抗H()()()j Uj I j ωω= ω(电流源激励，电压响应)； 驱动点导纳H()()()j Ij U j ωω= ω(电压源激励，电流响应)。

②对于网络的不同端口，网络函数为转移函数(传递函数)：电压源激励：2121(j )(j )()(j )(j )(j )()(j )I H U U H U ωωωωωω⎧=⎪⎪⎨⎪=⎪⎩转移导纳转移电压比电流源激励：2121(j )(j )()(j )(j )(j )()(j )U H I I H I ωωωωωω⎧=⎪⎪⎨⎪=⎪⎩ 转移阻抗转移电流比3、H()j ω的性质与特点①H()j ω与网络的结构、参数值有关，与输入、输出变量的类型以及端口对的相互位置有关，与输入、输出幅值无关。

客观题-----“谐振”部分☆由R、L、C组成的串联电路，当外加激励频率高于谐振频率时，其电路是（ a ）。

a．感性的b．容性的c．无法确定cd☆由R、L、C组成的串联电路，当外加激励频率低于谐振频率时，其电路是（ b ）。

a．感性的b．容性的c．无法确定cd☆由R、L、C组成的并联电路，当外加激励频率高于谐振频率时，其电路是（ b ）。

a．感性的b．容性的c．无法确定☆由R、L、C组成的并联电路，当外加激励频率低于谐振频率时，其电路是（ a ）。

a．感性的b．容性的c．无法确定☆由R、L、C组成的某二端网络，当测得其端口的电压与电流同相位时，一定有（b ）。

a．感抗= 容抗b．L的无功功率= C的无功功率c．端口的阻抗最小CC☆ 如果R 、L 、C 组成的电路在某激励下发生了谐振，则下列说法正确的是（ b ）。

a ． 路总有功功率 = 电路总无功功率b ． 路总有功功率 = 电路总视在功率c ． 电路总无功功率 = 电路总视在功率☆ 右图示电路处于谐振状态时，电流表A 的读数应是( b)。

a ．I L +I Cb ．0c ．I R☆ 右图示电路处于谐振状态时，电压表V 的读数应是( b)。

a ．U L +U Cb ．0c ．U R☆ RLC 并联电路发生谐振时，总电流（ b ）。

a ．最大b ．最小c ．介于最小值和最大值之间☆ RLC 串联电路发生谐振时，总电流（ a ）。

a ．最大b ．最小c ．介于最小值和最大值之间☆ 如图所示三个电路，当激励源的频率LC1=ω时，相当于开路的是（ b ）。

(a)(b)(c)CCC☆ 如图所示三个电路，当激励源的频率LC1=ω时，相当于短路的是（ c ）。

(a)(b) (c)☆ 右图示电路中，已知：︒∠=∙0220S U V ，Ω===40211X X R ，Ω==2043X X ，Ω=505X ，则AB U ∙= ( b )。

a ．︒∠0110b ．︒∠0220c ． 0☆ 在 R -L -C 串 联 电 路 中，总 电 压 u t =+10026sin()ωπV ，电 流i = 102sin(ωt +π6) A ，ω =1000 rad / s ，L = 1 H ，则 R ，C 分 别 为 ( a )。

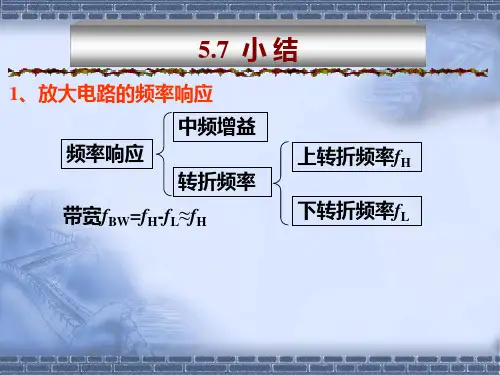

放大电路的频率响应自测题选择正确答案填入空内。

(1) 测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是_________ °A. 输入电压幅值不变，改变频率B. 输入电压频率不变，改变幅值C. 输入电压的幅值与频率同时变化(2) 放大电路在高频信号作用时放大倍数数值下降的原因是_______________________ ，而低频信号作用时放大倍数数值下降的原因是___________________ 。

A. 耦合电容和旁路电容的存在B. 半导体管极间电容和分布电容的存在。

C. 半导体管的非线性特性D. 放大电路的静态工作点不合适(3) 当信号频率等于放大电路的fL或fH时，放大倍数的值约下降到中频时的。

A. — 45 A.0.5 倍B. — 135C. — 225 B.0.7 倍 C.0.9 倍即增益下降，A.3dBB.4dBC.5dB(4) 对于单管共射放大电路，当f二fL时，U与U i相位矢系是A. + 45?B. — 90 ?C. — 135 ?当f二fH时，U，与Ui的相位矢系是 _______________解：(1 ) A( 2) B , A( 3) BA( 4) CC二、电路如图T5.2 所示。

已知：Vcc二12V ;晶体管的 C = 4pF , 50MHz , Tbb 二100 f T =o = 8O。

试求解:(1 )中频电压放大倍数Ausm ；(2) C-；(3) fH 和fL ；解：(1 )静态及动态的分析估算：v CC u BEQ'BQ 22.6 口AI EQ (1 ) I BQ 1.8mAU CEQ V CC 1CQ R c 3Vrbe(1 )響丫1.17k「be rbb' b'e 1 .27 kR rbe 〃Rb 1.27kI EQg m69.2mA/VU TAusm ，匹(0mRc) 1 78Rs Ri 「be2 冗 r b*e(c n CQC 厂 C214PF2冗 be f TC* C (1 gmRc)51602pF(3) 求解上限、下限截止频率：R be 〃 (r b*bfH1.2n RCn fL12n(R.(4) 在中频段的增益为20 Ig Ausm 45dB频率特曲线如解图T5.2所示。
