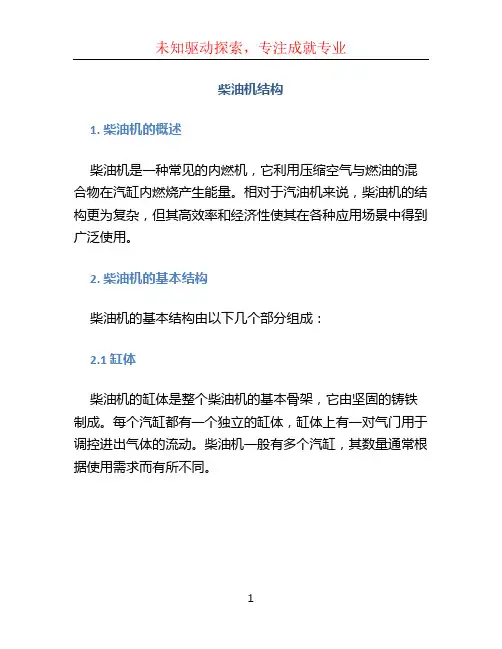

柴油机结构1. 柴油机的概述柴油机是一种常见的内燃机，它利用压缩空气与燃油的混合物在汽缸内燃烧产生能量。
相对于汽油机来说，柴油机的结构更为复杂，但其高效率和经济性使其在各种应用场景中得到广泛使用。
2. 柴油机的基本结构柴油机的基本结构由以下几个部分组成：2.1 缸体柴油机的缸体是整个柴油机的基本骨架，它由坚固的铸铁制成。
每个汽缸都有一个独立的缸体，缸体上有一对气门用于调控进出气体的流动。
柴油机一般有多个汽缸，其数量通常根据使用需求而有所不同。
2.2 活塞和连杆柴油机的活塞是位于缸体内的一个运动部件，它通过配合活塞环与缸体形成密封。
活塞下方与曲轴通过连杆相连，活塞的上下运动会通过连杆的转动带动曲轴的旋转。
2.3 曲轴曲轴是柴油机的核心部件之一，它通过连杆带动活塞的上下往复运动变为曲轴的旋转运动。
曲轴上有凹槽，用于与连杆的小头连接，通过这种连接方式将活塞的上下往复运动转化为曲轴的旋转运动。
2.4 燃油系统柴油机的燃油系统用于供给柴油燃料到汽缸中进行燃烧。
燃油系统由燃油箱、燃油泵、喷油嘴等部分组成。
燃油泵负责将柴油从燃油箱中抽送到喷油嘴，喷油嘴则将高压柴油喷射到汽缸中。
2.5 气缸盖气缸盖位于缸体的顶部，用于封装缸体和气缸内的气门等部件。
气缸盖上有进气阀和排气阀，通过控制进气和排气过程，有效调节柴油机的工作状态。
2.6 进气系统和排气系统进气系统将外部空气引入到柴油机中，供给混合物的制备。
排气系统则将燃烧产生的废气排出到外部。
这两个系统分别由进气管道、进气阀、排气管道和排气阀等部分组成。
3. 柴油机的工作原理柴油机的工作原理可以简单概括为以下几个步骤：1.进气：在活塞下降时，活塞通过进气阀打开，汽缸内充满了新鲜的空气。
2.压缩：活塞上升时，缸内空气被压缩，压缩比一般在16:1到20:1之间。
3.燃烧：当活塞接近顶部时，高压柴油喷射到缸内，瞬间着火燃烧。
燃烧过程将燃料的化学能转化为热能，并推动活塞向下运动。
简述活塞的结构活塞是一种常见的机械零件，广泛应用于各种发动机、压缩机和泵等设备中。
活塞的结构是由活塞头、活塞杆和活塞腹组成。
活塞头是活塞的顶部，通常是一个圆锥形或圆柱形的凸起。
它的作用是在活塞在缸体内运动时，将燃烧室内的压力转化为活塞的机械能。
活塞头通常由高温合金或铸钢制成，以保证其在高温和高压环境下的稳定性和耐久性。
活塞杆是活塞的连接部分，将活塞头与活塞腹连接起来。
它通常是一个圆柱形的金属杆，一端与活塞头连接，另一端则通过活塞销与连杆相连。
活塞杆承受着活塞在缸体内往复运动时的拉压力，因此需要具备足够的强度和刚性。
常见的活塞杆材料有铸铁、钢和铝合金等。
活塞腹是活塞的中间部分，形状通常是一个圆柱体或圆锥体。
它与缸体内壁形成一个密封的空间，通过活塞在缸体内的往复运动来实现气缸内的工作介质的压缩、燃烧和排放。
为了保证活塞与缸体之间的密封性，活塞腹通常需要与缸体内壁之间形成一个极其精密的配合间隙。
此外，活塞腹还需要具备足够的强度和刚性，以抵抗来自燃烧室内的高温和高压力。
活塞腹通常由铸铁、铝合金或镍基合金等材料制成。
活塞的结构设计和制造工艺对于发动机等设备的性能和可靠性具有重要影响。
合理的活塞结构能够提高发动机的燃烧效率和动力输出，同时减少摩擦损失和热量损失。
传统的活塞结构已经得到了长期的发展和改进，如增加活塞环、采用镀铬技术、优化活塞形状等，以提高活塞的密封性、降低摩擦和磨损。
随着技术的进步和发动机的应用领域的不断扩展，一些新型活塞结构也开始得到广泛关注和应用。
例如，采用陶瓷材料制造的活塞能够提高活塞的耐磨性和热稳定性，从而延长发动机的使用寿命。
另外，采用轻质材料制造的活塞可以减轻发动机的重量，提高整车的燃油经济性。
活塞作为一种重要的机械零件，其结构设计和制造工艺对于发动机等设备的性能和可靠性具有重要影响。
通过合理的结构设计和制造工艺，可以提高活塞的密封性、降低摩擦和磨损，从而提高发动机的效率和可靠性。
活塞5活塞是一种常用的机械传动元件，其作用是将往复直线运动转变为往复旋转运动。
活塞通常用于内燃机、汽车发动机、液压机械等领域。
本文将介绍活塞的结构、工作原理以及应用领域。
1. 结构活塞一般由活塞头、活塞杆、活塞环和活塞体四个部分组成。
1.1 活塞头活塞头是活塞的上部，也称为活塞顶。
它是一个圆形或凸起的表面，并且通常带有一个或多个凹槽，用于安装和固定活塞环。
1.2 活塞杆活塞杆是活塞的下部，也称为活塞底。
它是一个长条状零件，连接着活塞头和活塞环。
1.3 活塞环活塞环是环形的零件，通常由金属材料制成。
它们被安装在活塞头上的凹槽中，用于密封气缸和活塞之间的空间。
活塞环的主要功能是减少活塞与气缸壁之间的摩擦和密封气缸。
1.4 活塞体活塞体是连接活塞头和活塞杆的部分，通常为圆柱形。
它通过活塞杆与其他机械部件连接，完成往复运动。
2. 工作原理活塞主要通过往复直线运动将气体或液体的压力转化为往复旋转运动，从而驱动其他机械部件。
在内燃机中，活塞上方是燃烧室，当燃烧室内的混合气受到点火或压缩后，产生爆炸燃烧，释放出高压气体。
这些高压气体推动活塞向下运动，产生功。
活塞运动过程中，气缸壁上的活塞环密封气缸，防止气缸内的高压气体泄漏。
在液压机械中，活塞与液体密封形成密闭容器，在液压力的作用下，活塞会往复运动，推动其他部件进行工作。
活塞运动过程中，润滑油保证活塞与气缸壁之间的摩擦最小，从而提高效率。
3. 应用领域活塞作为一种常见的机械传动元件，广泛应用于以下领域：•内燃机：活塞是内燃机的实质部分，通过往复运动转化燃烧室内气体压力为动力，驱动汽车、发电机等机械设备。
•液压机械：液压机械中的活塞通过液压力进行往复运动，推动液压缸、液压泵等设备工作。
•压缩机：活塞压缩机将气体压缩，用于制冷、空调、工业生产等领域。
•高压泵：活塞泵是一种常见的输送液体的设备，广泛应用于化工、冶金、石油等行业。
综上所述，活塞是一种重要的机械传动元件，具有广泛的应用领域。
活塞的基本构造活塞的基本构造活塞是内燃机中的一个重要部件，它的作用是将燃气压力转化为机械能，推动曲轴旋转。
下面将从活塞的基本构造、材质、制造工艺和使用注意事项等方面进行详细介绍。
一、基本构造1. 活塞头：也叫顶盖，是活塞上部的凸起部分，通常为圆形或半球形。
它与气缸盖之间形成缸内燃烧室。
2. 活塞体：是活塞的主体部分，通常为圆柱形。
它与气缸壁之间形成密闭空间。
3. 活塞环：是安装在活塞体上的环形零件，通常由铸铁或钢制成。
它们分别安装在活塞头和活塞底部上，并与气缸壁紧密接触以确保密封性。
4. 活塞销：是连接活塞和连杆的零件，通常由高强度钢制成。
它通过连接孔固定在活塞体上，并通过滑动轴承与连杆连接。
二、材质1. 活塞头和底部通常由铝合金制成，因为铝合金具有良好的热传导性能和轻质化特点。
2. 活塞体通常由铸造铁或铸造钢制成，因为这些材料具有高强度和良好的耐磨性能。
3. 活塞环通常由铸造铁或钢制成，因为这些材料具有良好的耐磨性能和弹性模量。
4. 活塞销通常由高强度钢制成，因为它需要承受大的拉力和压力。
三、制造工艺1. 活塞头和底部采用压铸工艺制造，先将液态铝合金注入模具中，然后通过高压将其压实成型。
2. 活塞体采用精密铸造工艺制造，先将液态金属注入模具中，然后通过真空吸附除去气泡并冷却成型。
3. 活塞环采用锻造或滚动加工工艺制造，先将圆形毛坯加热至一定温度，然后通过冲压或滚动加工使其形成环形零件。
4. 活塞销采用锻造工艺制造，先将钢坯加热至一定温度，然后通过锤击或压制使其形成棒状零件，最后通过数控加工中心进行精密加工。
四、使用注意事项1. 活塞在使用过程中应定期检查，发现磨损严重或裂纹等问题应及时更换。
2. 活塞与气缸壁之间的间隙应适当，过大会影响密封性能，过小会导致卡死。
3. 活塞环应安装正确位置和方向，且不得有缺口或变形。
4. 活塞销应保持光滑和干净，并定期更换润滑油。
总结：活塞是内燃机中的一个重要部件，其基本构造包括活塞头、活塞体、活塞环和活塞销。

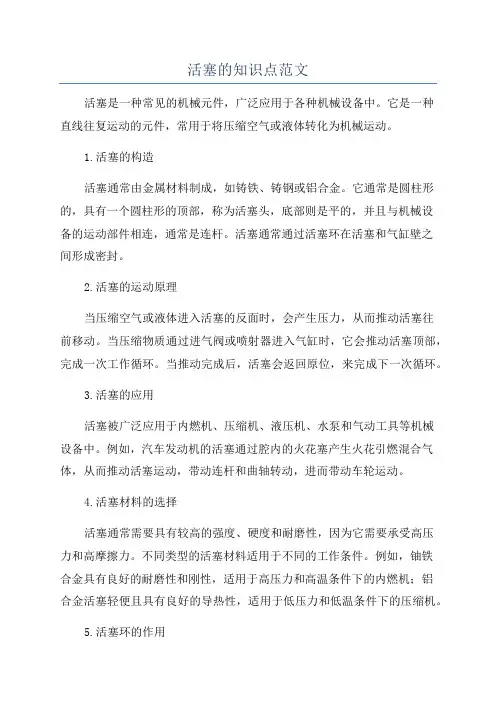

活塞的知识点范文活塞是一种常见的机械元件，广泛应用于各种机械设备中。
它是一种直线往复运动的元件，常用于将压缩空气或液体转化为机械运动。
1.活塞的构造活塞通常由金属材料制成，如铸铁、铸钢或铝合金。
它通常是圆柱形的，具有一个圆柱形的顶部，称为活塞头，底部则是平的，并且与机械设备的运动部件相连，通常是连杆。
活塞通常通过活塞环在活塞和气缸壁之间形成密封。
2.活塞的运动原理当压缩空气或液体进入活塞的反面时，会产生压力，从而推动活塞往前移动。
当压缩物质通过进气阀或喷射器进入气缸时，它会推动活塞顶部，完成一次工作循环。
当推动完成后，活塞会返回原位，来完成下一次循环。
3.活塞的应用活塞被广泛应用于内燃机、压缩机、液压机、水泵和气动工具等机械设备中。
例如，汽车发动机的活塞通过腔内的火花塞产生火花引燃混合气体，从而推动活塞运动，带动连杆和曲轴转动，进而带动车轮运动。
4.活塞材料的选择活塞通常需要具有较高的强度、硬度和耐磨性，因为它需要承受高压力和高摩擦力。
不同类型的活塞材料适用于不同的工作条件。
例如，铀铁合金具有良好的耐磨性和刚性，适用于高压力和高温条件下的内燃机；铝合金活塞轻便且具有良好的导热性，适用于低压力和低温条件下的压缩机。
5.活塞环的作用活塞环是安装在活塞上的环形零件，用于控制气缸内壁与活塞之间的密封。
它可以防止压缩物质泄漏到活塞和气缸壁之间，并减少摩擦和磨损。
活塞环通常由弹簧钢制成，具有耐磨性和较好的弹性。
6.活塞的维护和保养为了保证活塞的正常工作和延长使用寿命，需要进行适当的维护和保养。
这包括定期更换活塞环、检查和清洁活塞和气缸壁，避免过度加热和过度磨损。
此外，还需要保持活塞环的正常工作状态，并避免过度沉积或变形。
总结起来，活塞是一种重要的机械元件，广泛应用于各种机械设备中。
了解活塞的构造、运动原理和应用，可以对机械设备的工作原理有更深入的了解，并能够进行适当的维护和保养，以确保设备的正常运行和延长使用寿命。
活塞的知识点活塞是一种机械零件，常用于内燃机、压缩机和水泵等设备中。
它具有往复运动的特点，通过固定在活塞杆上的活塞环与缸体之间的配合间隙实现密封和传动力。
活塞的结构和材料：活塞通常由铝合金、铸铁或钢材制成。
它的形状通常是圆柱形，两端分别为活塞头和活塞脚。
活塞头是活塞直径较大的一端，它与活塞环一起负责实现与缸体之间的密封。
活塞脚是活塞直径较小的一端，它通过活塞销与连杆相连接。
活塞的功能：活塞在内燃机中的主要功能是将燃气压力转化为直线运动力。
当燃烧室中的燃烧气体被点火后，压力会使活塞向下运动，从而推动连杆和曲轴旋转，将活塞的线性运动转化为旋转运动。
这种转化是内燃机正常工作的基础。
活塞的运动规律：活塞在往复运动过程中会经历四个冲程：吸气冲程、压缩冲程、爆炸冲程和排气冲程。
吸气冲程时，活塞向下运动，气缸内气体通过进气阀进入燃烧室。
压缩冲程时，活塞向上运动，将气体压缩至最小体积，增加气体的密度和压力。
爆炸冲程时，点火器点燃混合气体，气体的燃烧产生高温高压气体推动活塞向下运动。
排气冲程时，活塞再次向上运动，将燃烧后的废气通过排气阀排出。
活塞的维护和故障排除：为了确保活塞的正常工作，需要定期进行维护保养。
首先，要保持活塞与缸体之间的密封性能，定期更换活塞环以防止燃气泄漏。
其次，要保持活塞的表面光滑，减少摩擦阻力，延长使用寿命。
此外，还需定期检查活塞销和连杆的连接状态，确保其稳固可靠。
当活塞出现故障时，可能会导致内燃机无法正常工作。
常见的故障原因包括活塞环磨损、活塞变形或破裂、活塞杆与连杆脱节等。
在发现故障时，应及时修理或更换活塞，以确保设备的正常运行。
综上所述，活塞作为内燃机等设备的关键部件，承担着将燃气压力转化为动力的重要任务。
了解活塞的结构、功能以及维护方法，有助于我们更好地理解和运用这一机械原理，提高设备的效率和使用寿命。

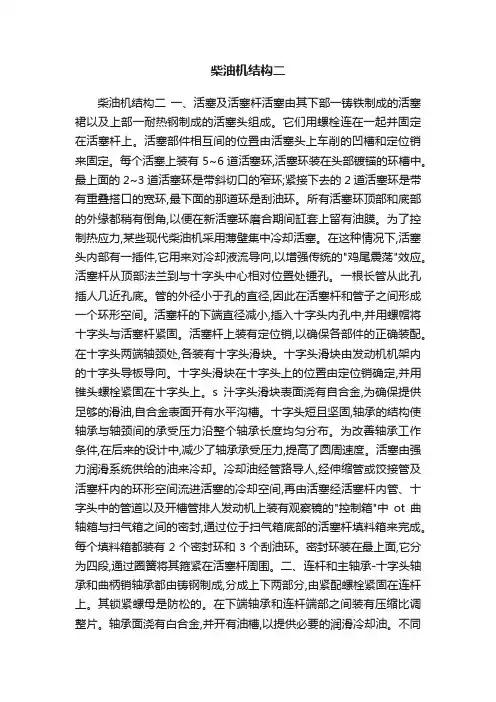

柴油机结构二柴油机结构二一、活塞及活塞杆活塞由其下部一铸铁制成的活塞裙以及上部一耐热钢制成的活塞头组成。
它们用螺栓连在一起并固定在活塞杆上。
活塞部件相互间的位置由活塞头上车削的凹槽和定位销来固定。
每个活塞上装有5~6道活塞环,活塞环装在头部镀锚的环槽中。
最上面的2~3道活塞环是带斜切口的窄环;紧接下去的2道活塞环是带有重叠搭口的宽环,最下面的那道环是刮油环。
所有活塞环顶部和底部的外缘都稍有倒角,以便在新活塞环磨合期间缸套上留有油膜。
为了控制热应力,某些现代柴油机采用薄壁集中冷却活塞。
在这种情况下,活塞头内部有一插件,它用来对冷却液流导向,以增强传统的"鸡尾震荡"效应。
活塞杆从顶部法兰到与十字头中心相对位置处锺孔。
一根长管从此孔插人几近孔底。
管的外径小于孔的直径,因此在活塞杆和管子之间形成一个环形空间。
活塞杆的下端直径减小,插入十字头内孔中,并用螺帽将十字头与活塞杆紧固。
活塞杆上装有定位销,以确保各部件的正确装配。
在十字头两端轴颈处,各装有十字头滑块。
十字头滑块由发动机机架内的十字头导板导向。
十字头滑块在十字头上的位置由定位销确定,并用锥头螺栓紧固在十字头上。
s汁字头滑块表面浇有自合金,为确保提供足够的滑油,自合金表面开有水平沟槽。
十字头短且坚固,轴承的结构使轴承与轴颈间的承受压力沿整个轴承长度均匀分布。
为改善轴承工作条件,在后来的设计中,减少了轴承承受压力,提高了圆周速度。
活塞由强力润滑系统供给的油来冷却。
冷却油经管路导人,经伸缩管或饺接管及活塞杆内的环形空间流进活塞的冷却空间,再由活塞经活塞杆内管、十字头中的管道以及开槽管排人发动机上装有观察镜的"控制箱"中ot曲轴箱与扫气箱之间的密封,通过位于扫气箱底部的活塞杆填料箱来完成。
每个填料箱都装有2个密封环和3个刮油环。
密封环装在最上面,它分为四段,通过圈簧将其箍紧在活塞杆周围。
二、连杆和主轴承-十字头轴承和曲柄销轴承都由铸钢制成,分成上下两部分,由紧配螺栓紧固在连杆上。

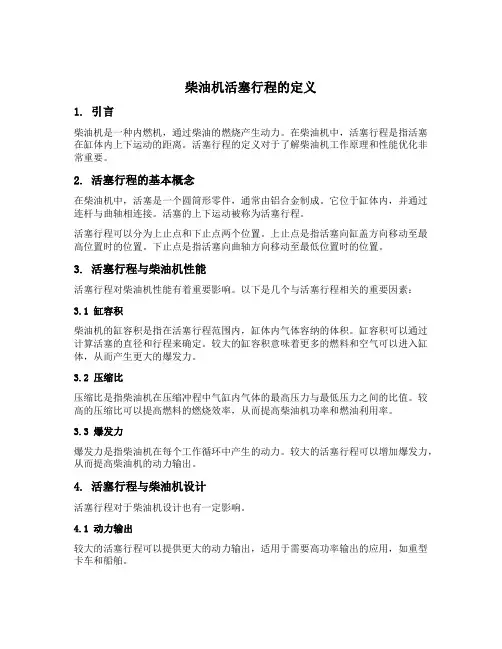

柴油机活塞行程的定义1. 引言柴油机是一种内燃机，通过柴油的燃烧产生动力。
在柴油机中，活塞行程是指活塞在缸体内上下运动的距离。
活塞行程的定义对于了解柴油机工作原理和性能优化非常重要。
2. 活塞行程的基本概念在柴油机中，活塞是一个圆筒形零件，通常由铝合金制成。
它位于缸体内，并通过连杆与曲轴相连接。
活塞的上下运动被称为活塞行程。
活塞行程可以分为上止点和下止点两个位置。
上止点是指活塞向缸盖方向移动至最高位置时的位置。
下止点是指活塞向曲轴方向移动至最低位置时的位置。
3. 活塞行程与柴油机性能活塞行程对柴油机性能有着重要影响。
以下是几个与活塞行程相关的重要因素：3.1 缸容积柴油机的缸容积是指在活塞行程范围内，缸体内气体容纳的体积。
缸容积可以通过计算活塞的直径和行程来确定。
较大的缸容积意味着更多的燃料和空气可以进入缸体，从而产生更大的爆发力。
3.2 压缩比压缩比是指柴油机在压缩冲程中气缸内气体的最高压力与最低压力之间的比值。
较高的压缩比可以提高燃料的燃烧效率，从而提高柴油机功率和燃油利用率。
3.3 爆发力爆发力是指柴油机在每个工作循环中产生的动力。
较大的活塞行程可以增加爆发力，从而提高柴油机的动力输出。
4. 活塞行程与柴油机设计活塞行程对于柴油机设计也有一定影响。
4.1 动力输出较大的活塞行程可以提供更大的动力输出，适用于需要高功率输出的应用，如重型卡车和船舶。
4.2 燃油消耗较小的活塞行程可以减少燃料消耗，适用于需要节省燃料的应用，如轿车和机械设备。
4.3 振动和噪音较小的活塞行程可以减少柴油机的振动和噪音，提供更平稳的运行。
5. 活塞行程的测量方法为了准确测量活塞行程，可以使用以下方法：5.1 位移传感器通过安装位移传感器在活塞上，可以实时监测活塞的位置，并计算出活塞行程。
5.2 光电传感器光电传感器可以通过检测活塞上的反射光信号来确定活塞位置，从而测量出活塞行程。
5.3 曲轴位置传感器曲轴位置传感器可以监测曲轴的旋转角度，并通过计算与活塞位置之间的关系来确定活塞行程。
