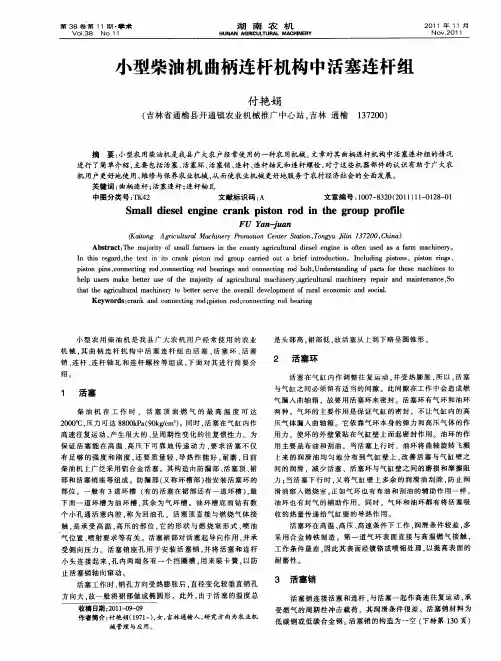

HEBEINONGJI摘要:本文对柴油机活塞连杆组件装配技术要求做了重点阐述，为修理维修人员提供参考，提高柴油机的修理质量。
关键词：柴油机;活塞连杆;装配要求柴油机活塞连杆组件装配要求七台河市农业机械化学校王海林活塞连杆组件是柴油机中工作条件最恶劣的组件，也是易损件，每次柴油机大修时都要对其进行拆卸,对每个零件进行技术状态评定，更换损坏的零件。
活塞连杆组件的装配是柴油机大修时必须要进行的，而装配质量对柴油机的工作可靠性和使用耐久性影响很大，应该按技术要求进行。
1活塞铝合金制成。
在气缸内做往复运动，压缩气体并承受气体膨胀作功的压力。
由顶部、环槽部和裙部组成。
顶部直接承受气体压力,并有相应的燃烧室。
环槽部安装活塞环，裙部引导活塞直线运动，并承受侧压力。
活塞顶的形状与燃烧室结构密切相关。
活塞装配要求如下：⑴活塞和气缸必须有适当的配合间隙。
为的是防止柴油机工作时，活塞在气缸中受热膨胀而卡死。
测量方法:将活塞倒放入气缸套上部，用厚薄规插入活塞裙部与气缸之间进行测量。
测量时应注意将厚薄规插入垂直销孔的方向，并使其深入整个活塞裙部的长度内。
各机型的气缸间隙(裙部长轴与气缸套之间)见说明书。
(2)活塞顶部是承受气体压力的部分，它与气缸、气缸盖组成燃烧室。
活塞顶部往往被制成各种形状的凹坑,用以弓I导气流运动，形成涡流，改善混合气形成的条件。
安装时活塞顶凹坑尖顶与燃烧室喷孔相对。
(3)活塞位于上止点时,活塞顶与气缸盖平面之间的距离称压缩余隙，压缩余隙大小影响压缩比，各种机型都对压缩余隙有规定值，不得随意改变。
安装气缸垫时要注意气缸垫的厚度标准，否则会造成压缩余隙的改变。
(4)活塞销孔中心线与活塞裙部中心线必须垂直，以保证活塞在气缸中运行的直线性，减少缸塞组件的磨损。
销孔磨损量、圆度超限时应更换。
销孔应无毛刺，挡圈槽不得有崩坍等缺陷。
(5)活塞有拉毛、划痕、烧蚀严重，裂纹、环槽崩角、磨损超限等现象时应予以更换。
2活塞销活塞销连接活塞与连杆,将活塞承受的气体压力传给连杆。
柴油机总装配——教你如何安装活塞连杆组件活塞连杆组将活塞的往复运动变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出转矩，以驱动汽车车轮转动。
它是发动机的传动件，它把燃烧气体的压力传给曲轴，使曲轴旋转并输出动力。
活塞连杆组主要由活塞、活塞环、活塞销、连杆及连杆轴瓦等组成。
接下来我为大家介绍活塞连杆组件的装配：(1)将组装好的活塞连杆组件清洗干净后吹干，将连杆大头盖和下瓦涂上机油，然后使活塞环开口相互错开120‘左右。
(2)将安装活塞用的锥形导筒放在汽缸套上端面上，转动曲轴，使该汽缸连杆轴颈处于上止点后80。
左右位置，如图12-62所示。
再慢慢地将活塞连杆组件装入汽缸套内，如图12-63所示。
(3)装配时，连杆大头切口面应朝向机体有窗口的一侧，用手轻轻下压活塞顶部，使连杆大头轴瓦内圆与连杆轴颈贴合，贴合后再用手扶着连杆大头，慢慢转动曲轴飞轮，使连杆大头转到利于装配连杆大头盖的位置，如图12-64所示。
(4)在连杆下瓦上涂些机油，按装配记号装上连杆大头盖。
拧上连杆螺栓，然后用扭力扳手分2～3次均匀交替地锁紧到规定的力矩，6135镀铜防松螺钉的锁紧力矩为255～274N·m，用磷铜丝固定的连杆螺钉锁紧力矩为175～195N·m，如图12-65所示。
(5)活塞连杆组件装配完毕后，要盘车检查装配情况。
若感觉有卡阻现象或盘车用力较大时，应拆下连杆大头盖重新进行装配。
(6)按上述方法把其他各缸的活塞连杆组件进行装配，每装配一缸检查一缸，所有缸装配完毕后，还应对连杆螺栓的锁紧做进一步的检查。
第一章绪论1.1 课题的意义及主要工作1.1.1 课题的背景和意义近百年来，柴油机因其功率范围大、效率高、能耗低，在各型民用船舶和中小型舰艇推进装置中确立了其主导地位。
新材料、新工艺、新技术的不断开发使用，为柴油机注入了新的活力，使其在动力机械，尤其在船舶动力方面依然发挥着无法替代的作用。
据统计，在 2000吨以上的船舶中，柴油机作为动力的超过 95％，预计这一情况仍将持续下[]1去。
受油价的影响，以及一些柴油机的缺点（比如烟度和噪声）被一一克服，现在在乘用车市场，柴油动力开始渐渐显示其独特魅力。
但是，由于受各种因素的影响，我国的柴油机研究还是落后于世界先进水平。
经历多年的市场实践，国内柴油发动机生产企业已不再满足于凭借引进产品获得市场上的暂时领先，而认识到核心技术是最关键的，只有通过引进、消化、吸收的途径，自己掌握了核心技术，企业才会有发展后劲并获得可持续发展的条件。
随着我国造船事业的进一步发展，作为船舶配套中最重要的一个环节，柴油机技术的发展瓶颈已日益凸显。
因此，必须研发具有我国自主知识产权的柴油机，以提高我国船舶制造的国产率。
发动机是船舶的心脏，而发动机连杆则是承受强烈冲击力和动态应力最高的动力学负荷部件，其在工作中承受着急剧变化的动载荷，再加上连杆的高频摆动产生的惯性力,会使连杆杆身发生形变，轻则会影响曲柄连杆机构的正常工作,使机械效率下降。
重则会破坏活塞的密封性能，使排放恶化，甚至造成活塞拉缸、拉瓦，使发动机无法正常工作。
因此对其刚度和强度提出了很高的要求。
以往，连杆的的制造以铸造法和锻造法为主；20世纪80年代以来，由于采用粉末锻造法大批量生产的粉锻连杆具有力学性能优、尺寸精度高、质量较轻及质量偏差很小等特点，因而相继在发达国家快速发展，逐渐取代铸造和锻造连杆[]2。
而高密度烧结法制造连杆也快速发展，并具有良好的力学性能。
1.1.2 主要工作本课题的工作可以分为三大部分。
第一部分为连杆的结构和基本尺寸的设计过程；第二部分为运用UG对所设计的连杆进行三维建模装配；第三部分为柴油机连杆的有限元分析及强度校核。
387柴油机设计（活塞连杆组）摘要本文主要介绍387柴油机活塞连杆组的设计。
在本次设计中，考虑到387柴油机主要应用于农业生产中的中小型机械，环境往往较为恶劣，需要内燃机具有较好的动力性能为农机产品提供足够的动力。
本次设计在387柴油机基础上加大了活塞的工作行程，改球形燃烧室为W形燃烧室，使其动力性与经济性都有所提高。
但由于工作行程的加大，平衡性变差，噪音与震动加大，在设计时对其采取一定的措施。
燃烧系统采用直喷型，易启动，节能效果明显，可使经济性和动力性大大提高。
发动机转速为3000r/min左右，12h标定功率约27kW，符合当今低速汽车对转速及功率的需求。
通过参数及工艺性能的控制可使燃油消耗率保持在245g/kW.h以内。
本文着重讨论了活塞连杆组部位的设计要求及特点。
本人主要任务是设计387柴油机的活塞连杆组，首先根据柴油机的性能指标对柴油机主要的性能参数进行了选择。
然后在参照387柴油机的活塞连杆组进行结构设计。
在阐述活塞连杆组设计过程的同时也对主要零部件的设计要点作了总结。
本说明书中重点论述了387柴油机活塞连杆组的设计依据与设计过程。
关键词：柴油机，活塞，连杆THE DESIGN OF 387 DIESEL ENGINE （PARTS OFPISTON GROUP）ABSTRACTThis paper mainly introduces the design of the 387 diesel engine parts of piston group. In this design, considering the 387 diesel engines are mainly applied in small and medium-sized machinery, agricultural production environment is bad, need often has better performance for internal machinery products provide enough power. The Diesel 387 which designed this time is on the basis of the old Diesel 387 and increasing the piston stroke, with its power performance and economical efficiency enhanced. However, because of the work itinerary increased, its balance became worse, noise and vibration also increased. So in this design, I have to take some certain measures. Combustion Chamber using injection type, easy to start, energy saving effect, and can make the efficiency and performance improved greatly. The engine speed is 3000r/min, about 27kW/12h calibration power, speed and the current low power of the car needs. Through the parameters and process performance control can make fuel consumption in 245g/kW.This paper discusses the design requirements and characteristics of the cylinder important parts。
活塞连杆组的工作原理
活塞连杆组是内燃机中的一个重要部件，其工作原理是将活塞与曲轴通过连杆连接起来，实现转换运动的功能。
活塞连杆组通常包括活塞、连杆和曲轴三个部分。
活塞与气缸内的气缸壁紧密配合，并能在气缸内做直线运动。
连杆一端与活塞销连接，另一端与曲轴销连接。
曲轴是一个特殊的轴，具有一系列弧状曲线，能将活塞线性运动转变为曲轴的回转运动。
通过活塞连杆组的工作过程，可以实现活塞直线往复运动向曲轴转化的转换。
当发动机工作时，活塞在气缸内做上下往复运动，活塞与连杆通过活塞销连接，将活塞运动的直线运动转换为连杆的转动运动。
连杆的另一端与曲轴销连接，将连杆的转动运动传递给曲轴。
此时，曲轴的弧状曲线将连杆的转动运动转化为自己的回转运动，进而带动其他部件的工作。
例如，曲轴的回转运动可以通过连杆组传递给凸轮轴，驱动汽门的开闭；同时，曲轴还可以通过连杆组传递转矩到传动系统，如发动机的输出轴。
总之，活塞连杆组通过将活塞的直线运动转化为曲轴的回转运动，实现能量的转换和传递，使内燃机正常工作。
它是发动机中重要的连接部件，对发动机的性能和可靠性都有重要影响。

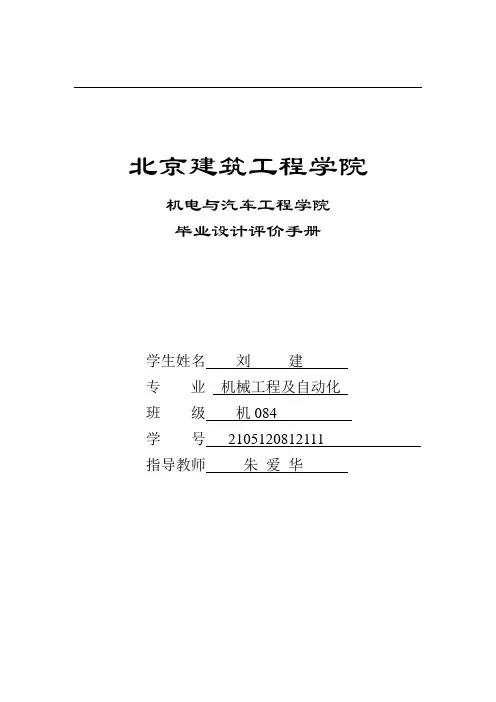

北京建筑工程学院机电与汽车工程学院
毕业设计评价手册
学生姓名刘建
专业机械工程及自动化
班级机084
学号2105120812111
指导教师朱爱华
二O一二年二月七日一、毕业设计论文任务书
三、毕业设计（论文）指导书
三、调研提纲
四、调研报告评语及成绩
五、外文翻译评语及成绩
六、学生期中小结
七、期中检查评语及成绩
八、学生出勤情况
九、指导教师评语及建议成绩
十、审核人意见及建议成绩
十一、答辩记录
十二、答辩委员评定成绩记录
十三、答辩委员会评语及总评成绩
十四、学生对毕业设计（论文）题目及指导教师评价
十五、学生对毕业设计过程管理方法的意见及建议
（论文）题目教师
学生姓名专业班级
学生签字：年月日。

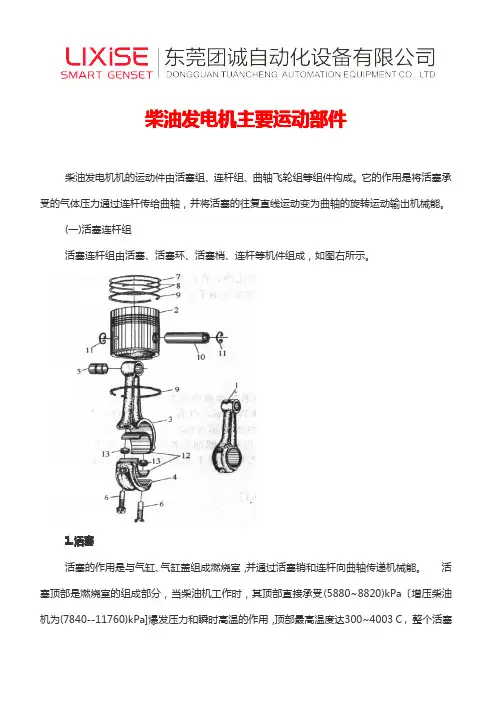

柴油发电机主要运动部件柴油发电机机的运动件由活塞组、连杆组、曲轴飞轮组等组件构成。
它的作用是将活塞承受的气体压力通过连杆传给曲轴，并将活塞的往复直线运动变为曲轴的旋转运动输出机械能。
(一)活塞连杆组活塞连杆组由活塞、活塞环、活塞梢、连杆等机件组成，如图右所示。
活塞1.1.活塞活塞的作用是与气缸、气缸盖组成燃烧室，并通过活塞销和连杆向曲轴传递机械能。
活塞顶部是燃烧室的组成部分，当柴油机工作时，其顶部直接承受(5880~8820)kPa〔增压柴油机为(7840--11760)kPa]爆发压力和瞬时高温的作用，顶部最高温度达300~4003C,整个活塞温度分布又极不均匀，并进行不等速的高速直线往复运动，这就要求活塞有高的强度、小的热膨胀系数、良好的耐磨性和耐腐蚀性、好的导热性及重量要轻。
柴油机的活塞顶部通常设有各种各样的凹坑。
凹坑是为改变燃烧室的形状而设置的，使可燃混合气的形成更有利，燃烧过程更加完善。
对强载度较高的活塞，头部要有冷却油道，以降低温度.康明斯NT系列柴油机活塞头部上面切有三道安装密封环(气环)的槽，下面一道槽用以安装刮油环(油环)的梢。
油环槽的底面钻有许多小孔，以便使刮油环从缸壁上刮下的多余润滑油经小孔流回下曲轴箱。
活塞裙部用来引导活塞在气缸内作直线运动，并把连杆的侧向力传给气缸壁，因此。
应有足够的承压面积。
活塞裙部还有活塞销座，将气休作用力经活塞销传给连杆。
由于柴油机气缸中压力很大，故其活塞裙部不开切槽。
只是将活塞做成锥形，并在裙部做出较大的椭圆度，因此，它的活塞与气缸壁的装配间隙比汽油机大。
为了保证柴油机压缩终了有足够的压力和温度，则要求有更好的密封性，因此，柴油机应具有更多的密封环和刮油环。
在使用过程中，由于磨损活塞与气缸之间的间隙逐渐增大。
若间隙大于0.5mm时需要搪修气缸，然后按气缸尺寸选配适当尺寸的活塞，恢复标准间隙，气缸按原来尺寸加大0.25mm作为修理尺寸，活塞也应有相应的选配尺寸，以保证其密封性。

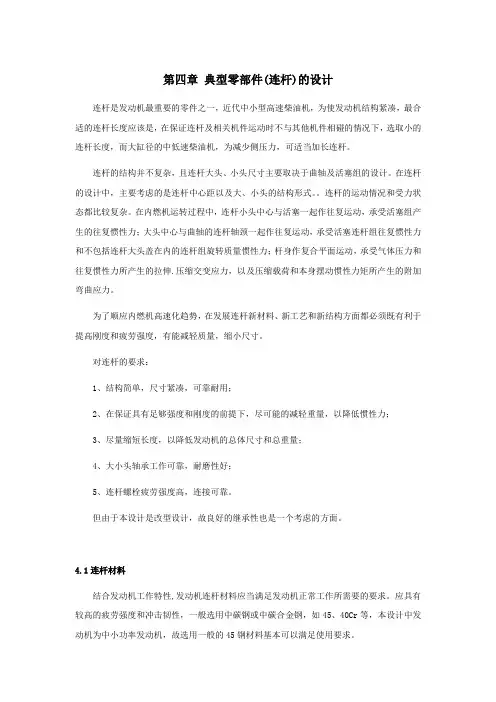

第四章典型零部件(连杆)的设计连杆是发动机最重要的零件之一，近代中小型高速柴油机，为使发动机结构紧凑，最合适的连杆长度应该是，在保证连杆及相关机件运动时不与其他机件相碰的情况下，选取小的连杆长度，而大缸径的中低速柴油机，为减少侧压力，可适当加长连杆。
连杆的结构并不复杂，且连杆大头、小头尺寸主要取决于曲轴及活塞组的设计。
在连杆的设计中，主要考虑的是连杆中心距以及大、小头的结构形式。
连杆的运动情况和受力状态都比较复杂。
在内燃机运转过程中，连杆小头中心与活塞一起作往复运动，承受活塞组产生的往复惯性力；大头中心与曲轴的连杆轴颈一起作往复运动，承受活塞连杆组往复惯性力和不包括连杆大头盖在内的连杆组旋转质量惯性力；杆身作复合平面运动，承受气体压力和往复惯性力所产生的拉伸.压缩交变应力，以及压缩载荷和本身摆动惯性力矩所产生的附加弯曲应力。
为了顺应内燃机高速化趋势，在发展连杆新材料、新工艺和新结构方面都必须既有利于提高刚度和疲劳强度，有能减轻质量，缩小尺寸。
对连杆的要求：1、结构简单，尺寸紧凑，可靠耐用；2、在保证具有足够强度和刚度的前提下，尽可能的减轻重量，以降低惯性力；3、尽量缩短长度，以降低发动机的总体尺寸和总重量；4、大小头轴承工作可靠，耐磨性好；5、连杆螺栓疲劳强度高，连接可靠。
但由于本设计是改型设计，故良好的继承性也是一个考虑的方面。
4.1连杆材料结合发动机工作特性,发动机连杆材料应当满足发动机正常工作所需要的要求。
应具有较高的疲劳强度和冲击韧性，一般选用中碳钢或中碳合金钢，如45、40Cr等，本设计中发动机为中小功率发动机，故选用一般的45钢材料基本可以满足使用要求。
4.2连杆主要尺寸 1、连杆长度l曲柄连杆比λ一般均大于0.3，这样可以使柴油机的机体高度降低，净质量减少，而且连杆长度减小后，其材料也相应减少，从而成本降低。
但是，过小的曲柄连杆比会引起活塞侧压力增加，从而导致柴油机摩擦损失的增加，加速活塞、活塞环、气缸套的磨损，影响可靠性。

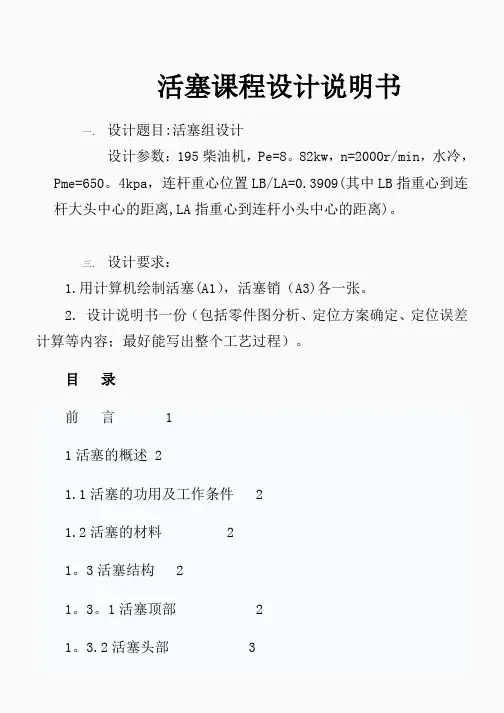

活塞课程设计说明书一．设计题目:活塞组设计二．设计参数：195柴油机，Pe=8。
