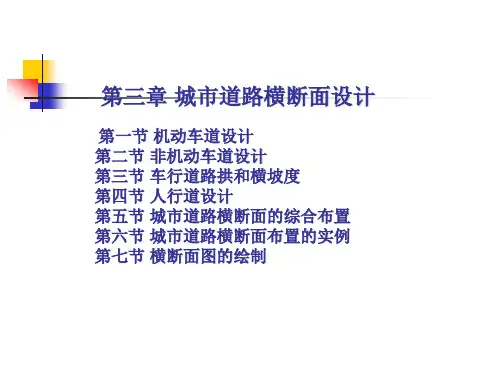

3_第三章_城市道路横断面设计解析

横断面设计的主要任务在于：根据道路的等级、性 质和红线宽度以及有关交通资料，确定各组成部分的 宽度，并给予合理的布置。
第一节 城道机动车道设计
一、DHV的确定和设计年限交通量的估算
（一）DHV的确定 （二）DHV的修订 （三）设计年限交通量的估算
二、通行能力 三、机动车车道宽度的确定 四、机动车车行道宽度的确定
各类机动车的净空要求
车长
小型汽车 5.0
普通汽车 1.2
车宽
1.8
2.5
车高
1.6
4.0
横向安全距 x=1.2-1.4
D=1.0-1.4
交接车 18.0 2.5 4.0 C=0.5-0.8
一条车道宽
3.5
3.5（V <40km/h）
3.5-3.75
或3.75
（V>40km/h）
净高
2.5
4.0
4.0
back
四、机动车车行道宽度的确定
车行道宽度=车道数＊一条车道宽度
车道数
（单向）设计小时交通 量 一条车道的设计小时通 行能力
（2 条）
一条机动车道通行能力推荐值
车辆类型
小客车 载重汽车 公共汽车 混合
一条车道通行能力（辆/h） 500-1000 300-600 50-60 400
四、机动车车行道宽度的确定
back
第四节 车行道路拱和横坡度
一、横坡
为自然排水而设置的横向坡度； 大小取决于铺筑的材料、纵坡和铺筑宽度
道路横坡参考值
高级路面 横坡% 1.0-2.0
ቤተ መጻሕፍቲ ባይዱ
车行道
人行道
次高级路面 中低级路面
1.5-2.0
2.0-3.0 1.0-2.0

城乡 0.8 0.9 1.00
• 09规范： N设计 N可能 N基本 •
i
• 还有旳算法：
N设计
N 基本
•V C
一级─自由车流， 二级—稳定车流， 三级—饱和流，
四级—强制车流
34页
设计速度100km/h 旳迅速路基本路段服务水平分级
四) 规范对设计通行能力旳有关要求
《2023城市迅速路设计规范》要求
车道序号
1
2
3
4
5
1.00
0.80~0.89 0.65~0.75 0.50~0.65 0.40~0.5
3)平交口修正系 数
a3
a3
交叉口之间无阻的行程时间(s) 交叉口之间实际的行程时间(s)
①路段上旳行驶车辆受到平交口信号灯旳影响时（如图4-12）
图4-12 a1计算图式（一）
a3a
t1
t AB + t 2 +t3
一、横断面设计原则
1、道路横断面设计应在城市规划旳红线宽度范围内进行。 2、横断面设计应近远期结合，使近期工程为远期工程所 利用， 并预留管线位置。 3、对既有道路改建应采用工程措施与交通管理措施结合 旳措施以提升道路通行能力和确保交通安全。
二、横断面布置类型及其合用条件（100页）
（一）一般城市道路分四种基本类型
机动车车行道总宽度：
机动车道宽度（双向）
单向设计小时交通量 一条车道设计通行能力
（2 条）
一条车道宽度
（一）一条车行道宽度
一条车行道宽度原则上由设计车辆车身宽度a和左侧 安全净距加右侧安全净距构成。
设同向行驶车辆旳安全净距为d，对向行驶为x，车 辆与路缘石旳安全净距为c

一、城市道路横断面综合布置的原则（6/8）
6、要与沿线各类建筑和公用设施的布置协调 一致。 7、对现有道路改建应采取工程措施与交通组 织管理措施相结合的办法，以提高道路通 行能力和保证交通安全。 8、注意节省建设投资，节约城市用地。
二、城市道路横断面的布置形式与选择
三、我国城市道路的一些横断面布置
三幅路实景
双向四车道的三幅路
规划红线宽度为30~45米
双向六车道的三幅路
规划红线宽度为40~50米
（四）四幅路横断面形式
• 适用于快速路与近郊区的过境道路。它的 特点是机动车速度高，交通量大，能解决 交通分向和分流，不但能避免机动车与非 机动车之间的矛盾，并且也可以解决对向 机动车行驶的矛盾。 • 目前，在有条件的城市的主干道上都在逐 步采用。
双向四车道的四幅路
双向十车道，设置辅道，路幅宽度60～70米， 适合于对景观要求较高的大城市快速路 。
双向十车道的四幅路
双向十车道，设置辅道，行人与非机动车混行， 路幅宽度70～80米，适用于对景观要求较高的大城 市主干道。
（五）特殊横断面形式
一条城市道路， 其横断面形式不 是一成不变的， 要综合考虑多方 面因素，灵活设 计。
城市道路横断面综合布置
• 一、城市道路横断面综合布置的原则
• 二、城市道路横断面的布置形式与选择 • 三、我国城市道路的一些横断面布置 • 四、结合地形、地物的道路横断面布置
一、城市道路横断面综合布置的原则（1/8） 1、应在城市规划规定的红线宽度内进行。 2、保证交通的安全与通畅。 3、充分发挥绿化作用。 4、保证雨水的排除。 5、避免相互干扰沿路的地上、地下管线，各 种构筑物以及人防工程等。
单幅路实景
单车道的单幅路

前言-1
进入二十一世纪以来,新一轮的交通矛盾日趋严重,为适应新世纪的经济大发展,全国各 大城市规划了快速路网系统,设计中结合新设计理念--城市设计、以人为本、景观等, 即道路在成为城市交通载体的同时,也要成为城市一大景观. 快速路是指在城市内修建的,中央分隔、全部控制出入、控制出入口间距及形式,具有 单向双车道或以上的多车道,并设有配套的交通安全与管理设施的城市道路.是连续流 的交通设施,是城市中大运量快速交通干道.全线必须象高速公路一样实现全封闭全立 交；由于其位于城区属城市道路,主路两侧为建成区,与城市道路网关系密切,必须勾通, 因此两侧必须设辅助道路,并设出入口与主路勾通,这一点有别于高速公路,类似城市道 路；这样快速路由兼有高速公路功能的主路与具有城市道路功能的辅路共同组成..
路堤式与路堑式横断面---主要应用于特殊地理环境；
9 、规程5.2.5 规定,在立交范围内以及快速路
出入口,横断面布置应与路段车道保持一致；当按规 定设置集散车道或变速车道时,断面应加宽.
（四）快速路横断面实例介绍
1、天津快速路横断面 -1
红线宽 快速环路、京津、津塘快速走廊 带
60-80米 双向8车道十2个多功能车道
红线<60米 高架双向8车道十地面辅道
快速环内其它快速路
红线<50米
双向6车道
高架双向6车道+地面辅道
地面辅道单向2车道十非机动车道
总宽8-12米
下走车） 设置多功能车道（红线宽度允许）
不设置多功能车道
1、天津快速路 横断面-2
（1）地面整体式断面-1
1、天津快速路横断面-4 （1）地面整体式断面-3-- 多功能车道-1
事故车辆紧急停靠
作为进出主线 车辆加减速车道
