汽车电器原理剖析

汽车电气系统电路原理汽车电气系统是汽车的重要组成部分，它包括电源系统、起动系统、点火系统、照明系统、信号系统、仪表系统和辅助电器等。

这些系统通过电路连接在一起，协同工作，保障汽车的正常运行。

汽车电路原理是汽车电气系统的核心，它包括电源电路、起动电路、点火电路、照明电路、信号电路、仪表电路和辅助电器电路等。

这些电路通过导线连接在一起，形成一个完整的汽车电路系统。

电源电路是汽车电路系统的主电路，它由电池、发电机、调节器和开关等组成。

当汽车启动时，起动机带动发动机旋转，发动机驱动发电机发电，发电机输出的交流电经过调节器调节后，通过开关供给用电设备。

起动电路是用来控制起动机的电路，它由起动机、继电器、开关和蓄电池等组成。

当点火开关拨到起动位置时，起动机的控制电路接通，起动机带动发动机旋转，实现汽车的起动。

点火电路是用来控制点火线圈的电路，它由点火线圈、高压线、火花塞和点火开关等组成。

当点火开关拨到点火位置时，点火线圈的控制电路接通，产生高压电，通过高压线传递到火花塞，实现汽车的点火。

照明电路是用来控制车内外照明灯的电路，它由照明灯、开关和保险丝等组成。

根据需要，照明灯可以控制开关的开启和关闭，实现车内外照明的开启和关闭。

信号电路是用来控制汽车信号灯的电路，它由信号灯、开关和保险丝等组成。

根据需要，信号灯可以控制开关的开启和关闭，实现转向灯、刹车灯和其他信号灯的开启和关闭。

仪表电路是用来控制汽车仪表板的电路，它由仪表板、传感器、开关和保险丝等组成。

根据需要，仪表板可以显示车速表、转速表、水温表和其他仪表的读数，同时也可以控制开关的开启和关闭。

辅助电器电路是用来控制汽车辅助电器的电路，它由辅助电器、开关和保险丝等组成。

根据需要，辅助电器可以控制空调、音响和其他设备的开启和关闭。

总之，汽车电气系统和电路原理是汽车的重要组成部分，它们通过不同的电路连接在一起，协同工作，保障汽车的正常运行。

了解汽车电气系统和电路原理对于汽车维修和保养至关重要。

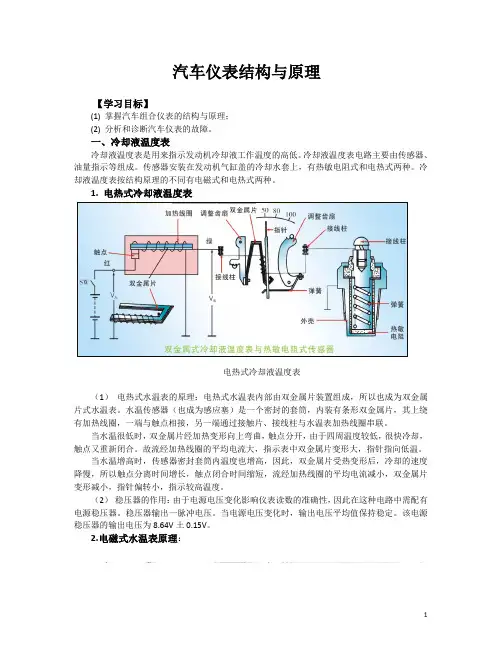

汽车仪表结构与原理【学习目标】(1)掌握汽车组合仪表的结构与原理；(2)分析和诊断汽车仪表的故障。

一、冷却液温度表冷却液温度表是用来指示发动机冷却液工作温度的高低。

冷却液温度表电路主要由传感器、油量指示等组成。

传感器安装在发动机气缸盖的冷却水套上，有热敏电阻式和电热式两种。

冷却液温度表按结构原理的不同有电磁式和电热式两种。

1. 电热式冷却液温度表电热式冷却液温度表（1）电热式水温表的原理：电热式水温表内部由双金属片装置组成，所以也成为双金属片式水温表。

水温传感器（也成为感应塞）是一个密封的套筒，内装有条形双金属片，其上绕有加热线圈，一端与触点相接，另一端通过接触片、接线柱与水温表加热线圈串联。

当水温很低时，双金属片经加热变形向上弯曲，触点分开，由于四周温度较低，很快冷却，触点又重新闭合。

故流经加热线圈的平均电流大，指示表中双金属片变形大，指针指向低温。

当水温增高时，传感器密封套筒内温度也增高，因此，双金属片受热变形后，冷却的速度降慢，所以触点分离时间增长，触点闭合时间缩短，流经加热线圈的平均电流减小，双金属片变形减小，指针偏转小，指示较高温度。

（2）稳压器的作用：由于电源电压变化影响仪表读数的准确性，因此在这种电路中需配有电源稳压器。

稳压器输出一脉冲电压。

当电源电压变化时，输出电压平均值保持稳定。

该电源稳压器的输出电压为8.64V土0.15V。

2.电磁式水温表原理：电磁式冷却液温度表温度传感器内装有负温度系数的热敏电阻，其阻值随温度的升高而减小，如图6-22所示为热敏电阻式传感器。

指示表内有两个线圈，右线圈与传感器串联，左线圈与传感器并联。

两个线圈中间装有指针可转动的衔铁。

当水温低时，热敏电阻阻值大，流经右线圈与左线圈电流相差不多，但左线圈匝数多，产生磁场强，吸引衔铁使指针偏向0°C。

当水温增高时，热敏电阻阻值减小，分流作用增强，流经左的电流减小，磁力减弱，衔铁被右线圈吸引，指针向右偏转指向较高温度。

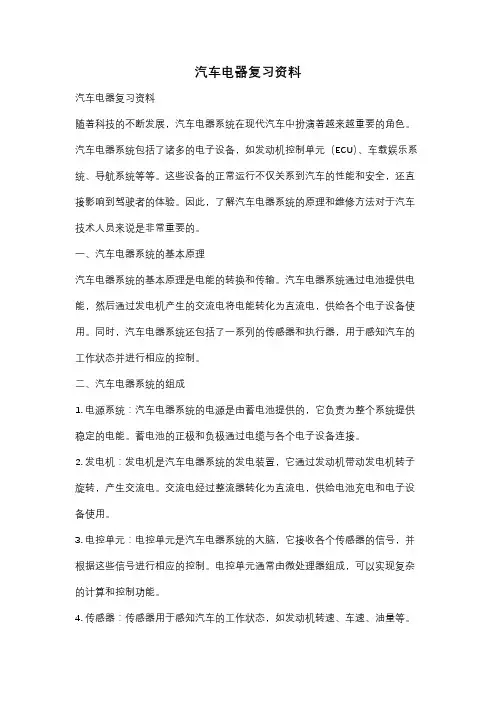

汽车电器复习资料汽车电器复习资料随着科技的不断发展，汽车电器系统在现代汽车中扮演着越来越重要的角色。

汽车电器系统包括了诸多的电子设备，如发动机控制单元（ECU）、车载娱乐系统、导航系统等等。

这些设备的正常运行不仅关系到汽车的性能和安全，还直接影响到驾驶者的体验。

因此，了解汽车电器系统的原理和维修方法对于汽车技术人员来说是非常重要的。

一、汽车电器系统的基本原理汽车电器系统的基本原理是电能的转换和传输。

汽车电器系统通过电池提供电能，然后通过发电机产生的交流电将电能转化为直流电，供给各个电子设备使用。

同时，汽车电器系统还包括了一系列的传感器和执行器，用于感知汽车的工作状态并进行相应的控制。

二、汽车电器系统的组成1. 电源系统：汽车电器系统的电源是由蓄电池提供的，它负责为整个系统提供稳定的电能。

蓄电池的正极和负极通过电缆与各个电子设备连接。

2. 发电机：发电机是汽车电器系统的发电装置，它通过发动机带动发电机转子旋转，产生交流电。

交流电经过整流器转化为直流电，供给电池充电和电子设备使用。

3. 电控单元：电控单元是汽车电器系统的大脑，它接收各个传感器的信号，并根据这些信号进行相应的控制。

电控单元通常由微处理器组成，可以实现复杂的计算和控制功能。

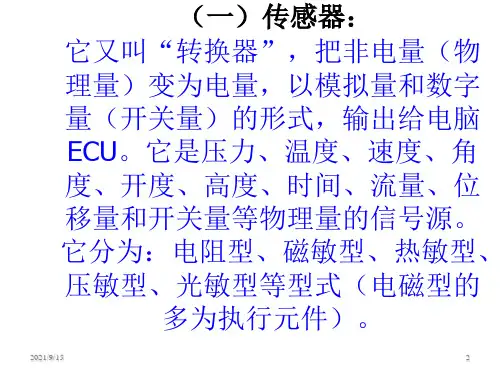

4. 传感器：传感器用于感知汽车的工作状态，如发动机转速、车速、油量等。

传感器将感知到的信号转化为电信号，传送给电控单元。

5. 执行器：执行器根据电控单元的指令进行相应的操作，如点火器、喷油器等。

执行器将电信号转化为机械运动，实现对汽车的控制。

三、汽车电器系统的故障排除汽车电器系统的故障排除是汽车维修中的重要环节。

在排除故障时，需要使用一些专用的工具和设备，如多用途电表、示波器等。

以下是一些常见的故障排除方法：1. 检查电源：首先要检查电源是否正常，包括蓄电池的电压和连接是否良好。

如果电源不正常，需要修复或更换电源设备。

2. 检查电路：对于特定的故障，需要检查相关的电路是否正常。

汽车继电器是汽车电路系统中常用的一种电器元件，它是一种电控制器件，用来控制较大电流的开关。

汽车继电器的主要组成部分和工作原理如下：
1. 主要组成部分：
线圈（电磁部分）：当继电器通电时，线圈会产生磁场。

触点（接点）：包括常闭触点和常开触点。

常闭触点在继电器未激活时是闭合的，而常开触点则是断开的。

接点弹簧：用来保证触点在继电器断电后能够迅速恢复到初始状态。

外壳：继电器的保护外壳，防止灰尘和潮湿等外界因素对继电器造成影响。

2. 工作原理：
常态：当继电器处于未激活状态时，线圈中没有电流通过，触点处于初始状态，常闭触点是闭合的，常开触点是断开的。

激活：当给线圈通电时，线圈产生磁场，磁场吸引衔铁，使触点发生切换。

常闭触点断开，常开触点闭合，从而允许较大电流通过。

去激活：当线圈断电时，磁场消失，触点在弹簧力的作用下恢复到初始状态，常闭触点闭合，常开触点断开，较大电流的通路被切断。

汽车继电器在汽车电路中起到很多重要作用，如控制启动电机、空调压缩机、喇叭、风扇等大功率负载的开关，以保护电路和减少
线路损耗。

通过继电器的控制，可以有效地实现小电流控制大电流的目的，确保汽车电路的安全和稳定。

汽车电器系统的认识一、引言汽车电器系统是现代汽车不可或缺的组成部分，它涵盖了车辆的各种电子设备和控制系统。

它起着监测、控制和协调车辆各个部分的作用，极大地提高了汽车的安全性、舒适性和性能。

本文将从基本概念、组成部分和功能三个方面对汽车电器系统进行探讨。

二、基本概念汽车电器系统是指由电气设备和电子控制单元组成的一个系统，用于控制和操作汽车的各种功能。

它采用电力作为能源，通过电子控制单元对车辆的各个部件进行监测和控制，从而实现车辆的正常运行和驾驶者的操作需求。

三、组成部分1. 电池：汽车电器系统的能量来源，为其他部件提供电力。

2. 发电机：通过机械能转化为电能，为电池充电并供给车辆使用。

3. 起动机：用于启动发动机的电动机，通过电能转化为机械能，驱动发动机起动。

4. 点火系统：控制发动机的点火时机，确保燃料正常燃烧。

5. 灯光系统：包括前照灯、尾灯、刹车灯等，提供照明和信号功能。

6. 仪表盘：显示车辆的各种状态和信息，如速度、转速、油量等。

7. 启动系统：包括车门锁、防盗系统等，确保车辆的安全性。

8. 通信系统：包括音响、导航系统等，提供娱乐和导航功能。

9. 控制单元：由各种传感器和执行器组成，负责监测车辆状态并控制各个部件的工作。

四、功能1. 启动和熄火：汽车电器系统通过起动机将电能转化为机械能，实现发动机的启动和熄火。

2. 发电和充电：发电机将发动机的机械能转化为电能，为电池充电并供给车辆使用。

3. 点火系统：控制发动机的点火时机，确保燃料正常燃烧，使发动机正常工作。

4. 照明和信号：提供车辆的照明和信号功能，包括前照灯、尾灯、刹车灯等。

5. 仪表盘显示：显示车辆的各种状态和信息，如速度、转速、油量等，帮助驾驶者了解车辆情况。

6. 防盗和安全：通过启动系统和车门锁等功能，确保车辆的安全性。

7. 娱乐和导航：通信系统提供音响和导航功能，提高驾驶者的舒适性和便利性。

8. 监测和控制：控制单元通过传感器监测车辆的各种状态，然后根据需要控制各个部件的工作，确保车辆的正常运行。

汽车电路工作原理汽车电路是汽车的重要组成部分，它负责控制和传输电能，保证汽车的正常运行。

了解汽车电路的工作原理对于维修和日常使用汽车都至关重要。

本文将深入探讨汽车电路的工作原理，帮助读者更好地理解汽车电路的运作。

一、电路基础知识在了解汽车电路工作原理之前，我们先来简单了解电路的基础知识。

电路由电源、导线和负载组成。

电源提供电能，导线将电能传输到负载上，负载则消耗电能完成具体工作。

在汽车电路中，电源通常是汽车电瓶，导线是由铜制成的电线，负载包括灯光、喇叭、电动机等。

二、汽车电路分类根据功能和使用场景，汽车电路可分为以下几类：1.启动电路：用于启动发动机，通常由启动电机、燃油喷射器和点火系统等组成。

启动电机通过负载电流产生转矩，使发动机运转。

2.照明电路：用于提供汽车的照明需求，包括前照灯、后照灯、示宽灯等。

照明电路通常由开关、灯泡和电路保护装置组成。

3.通信电路：用于实现汽车内部和汽车与外部的通信功能，包括收音机、导航系统、蓝牙连接等。

通信电路通常包括天线、收发器和控制单元。

4.充电电路：用于给汽车电瓶充电并供给电力，包括发电机、整流器和电瓶。

充电电路通过发电机将机械能转化为电能，并由整流器将交流电转换为直流电供给电瓶使用。

5.辅助电路：用于提供其他功能的电路，如后视镜加热、雨刮器、空调等。

辅助电路通常由开关、继电器和控制单元组成。

三、汽车电路的工作原理基于电流的流动和电路中各个元件的协作。

当汽车的电源（电瓶）正常供电时，电路中的电流才能正常流动。

下面以汽车启动电路为例，简要介绍汽车电路的工作原理。

汽车启动电路的关键元件是启动电机、燃油喷射器和点火系统。

当驾驶者启动汽车时，启动电路中的电流开始流动。

首先，电流通过点火开关和继电器触点，进入启动电机。

启动电机转动产生的转矩使发动机开始运转。

同时，电流还经过燃油喷射器，喷射适量的燃油进入发动机以支持燃烧。

同时，点火系统也开始工作。

点火系统通过产生高压电流，在气缸的火花塞间产生电火花，引燃燃烧室中的混合气体。

一文看懂汽车电路原理图一、熟悉（汽车电路）绘制的规则在汽车的全车电路图中，各电器采用从左到右（供电电源在左，用电设备在右，在局部电路的原理图中，（信号）输入端在左，信号输出端在右）、从上到下（火线在上，搭铁线在下）的顺序进行布置，且各（电气）系统的电路尽可能绘制在一起。

二、熟悉汽车电路元件符号及含义熟悉汽车电路图的名称，明确电气符号、文字标注、代码及缩略语的含义，建立（元器件）和图形符号间一一对应的关系。

01电气符号汽车上所有的电器在电路图中都是用电气符号来表示的。

电气符号是简单的图形符号，只大概地表示出电器外形，在图形符号上或旁边用文字加以说明电器名称。

各汽车生产厂家绘制的电气符号各有不同，有的是简单的，有的是复杂的。

举例：图1是大众/ 奥迪/ 斯柯达车系的符号，它是最常见的发动机电控单元的符号。

图1图2、图3分别是通用车系和宝马车系的符号，在电控单元处画出了简单的内部电路。

图2图3图4是奔驰车系的符号，在电控单元处用英文字母标明该端子的作用，并用箭头符号标明信号是输入还是输出。

图4图5是北京现代车系的符号，在电控单元处标注出了信号的名称和类型，从图中可以看出是供电、搭铁、输入信号还是控制信号。

图5图6是丰田车系的符号，在电控单元处用英文字母标明该端子的作用。

图6图7是本田车系的符号，在电控单元处画出了简单的内部电路并用英文字母对端子进行了标注。

图7有的电气符号也简单地表达出电器内部的（工作原理）和电路，如下图所示的起动机的符号，从图中可以看到起动机、电磁开关线圈、电磁开关触点以及它们之间线路的连接关系。

02电器端子标注为了方便查找和（维修）汽车电路，在电路图中用一定数字、字母对电器的接线端子进行了标注，了解这些端子的标注，可准确地找到导线和相应的接线端子。

各国汽车制造厂家对端子的标注方法不尽相同，下表所示为德国汽车电路设备端子的部分标注说明。

03汽车电路中的缩略语由于电路图幅面有限，对各元器件的解释大量采用缩略语。
