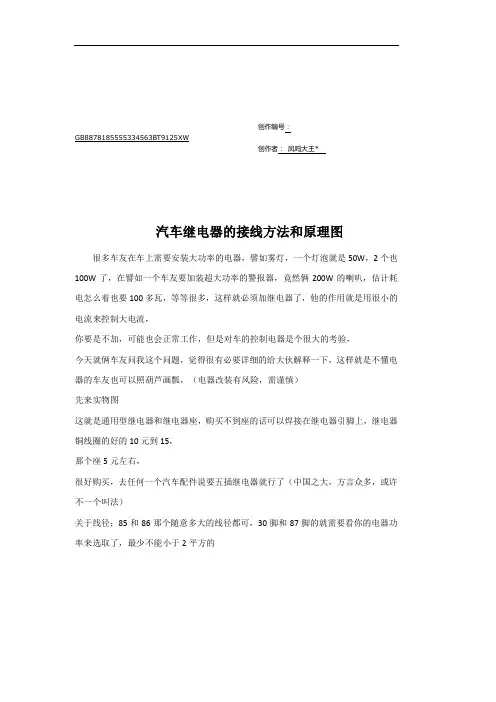

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*汽车继电器的接线方法和原理图很多车友在车上需要安装大功率的电器，譬如雾灯，一个灯泡就是50W，2个也100W了，在譬如一个车友要加装超大功率的警报器，竟然俩200W的喇叭，估计耗电怎么着也要100多瓦，等等很多，这样就必须加继电器了，他的作用就是用很小的电流来控制大电流，你要是不加，可能也会正常工作，但是对车的控制电器是个很大的考验，今天就俩车友问我这个问题，觉得很有必要详细的给大伙解释一下，这样就是不懂电器的车友也可以照葫芦画瓢，（电器改装有风险，需谨慎）先来实物图这就是通用型继电器和继电器座，购买不到座的话可以焊接在继电器引脚上，继电器铜线圈的好的10元到15，那个座5元左右，很好购买，去任何一个汽车配件说要五插继电器就行了（中国之大，方言众多，或许不一个叫法）关于线径：85和86那个随意多大的线径都可，30脚和87脚的就需要看你的电器功率来选取了，最少不能小于2平方的和继电器插接在一起这是保险丝，这个是必须的，绝对不能少的！！！！切记继电器上面的标号，他都是印刷在上面的，仔细看你会看到85和86是继电器线圈，可以随便接30电源输入端，87常开触点，他的作用就是继电器有电，就会接通，也就是一般咱们用到的87A常闭触点，一般的不常用，他的作用就是继电器线圈通电，而断开，知道上面那些了，那就可以来个接线图了，很简单，一看就会明白，这里说明一下，保险丝的选取一般的100w10a到15a，不过很多电器尤其是音频电器的标注不是实际功率的，譬如那个车友的警报器号称400W实际输入最多也就是100多瓦控制来自于你的需要，譬如一个车友想开大灯雾灯亮，那么控制就接在大灯开灯有电的那根线上，譬如你想开小灯雾灯就亮，那么就接在小灯线上那个想控制警报器的车友他的要求是开电锁警报器的电，关闭断电，那么控制端就可以接在点烟器上，最简单的办法就是直接压接在点烟器保险丝上，这是我推荐的解法，那个保险丝很好找，就在驾驶室内那组保险的最上面最里面那个就是创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*。

继电器的接线方法和原理图

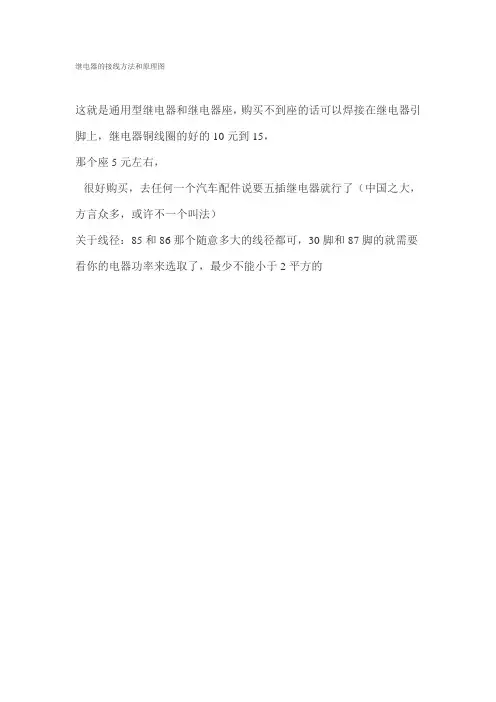

这就是通用型继电器和继电器座，购买不到座的话可以焊接在继电器引脚上，继电器铜线圈的好的10元到15，
那个座5元左右，
很好购买，去任何一个汽车配件说要五插继电器就行了（中国之大，方言众多，或许不一个叫法）
关于线径：85和86那个随意多大的线径都可，30脚和87脚的就需要看你的电器功率来选取了，最少不能小于2平方的
和继电器插接在一起
这是保险丝，这个是必须的，绝对不能少的！！！！切记
继电器上面的标号，他都是印刷在上面的，仔细看你会看到
85和86是继电器线圈，可以随便接
30电源输入端，87常开触点，他的作用就是继电器有电，就会接通，也就是一般咱们用到的
87A常闭触点，一般的不常用，他的作用就是继电器线圈通电，而断开，
知道上面那些了，那就可以来个接线图了，很简单，一看就会明白，这里说明一下，保险丝的选取一般的100w10a到15a，不过很多电器尤其是音频电器的标注不是实际功率的，譬如那个车友的警报器号称400W 实际输入最多也就是100多瓦
控制来自于你的需要，譬如一个车友想开大灯雾灯亮，那么控制就接在大灯开灯有电的那根线上，譬如你想开小灯雾灯就亮，那么就接在小灯线上
那个想控制警报器的车友他的要求是开电锁警报器的电，关闭断电，那么控制端就可以接在点烟器上，最简单的办法就是直接压接在点烟器保险丝上，这是我推荐的解法，那个保险丝很好找，就在驾驶室内那组保险的最上面最里面那个就是，可以点击这个帖子/senyam80/thread-2060296.html。

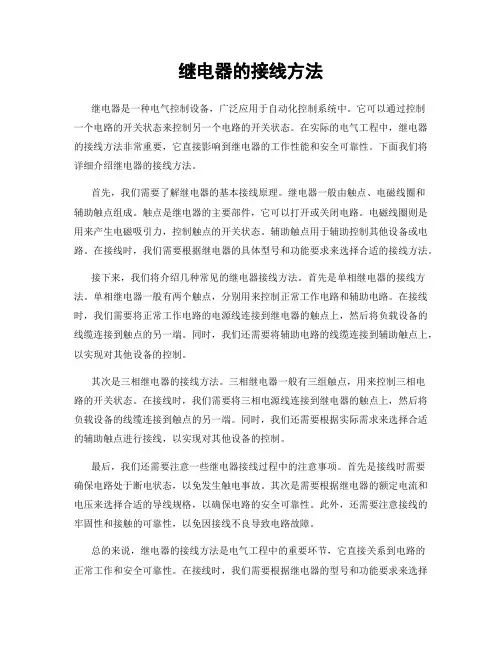

继电器的接线方法继电器是一种电气控制设备，广泛应用于自动化控制系统中。

它可以通过控制一个电路的开关状态来控制另一个电路的开关状态。

在实际的电气工程中，继电器的接线方法非常重要，它直接影响到继电器的工作性能和安全可靠性。

下面我们将详细介绍继电器的接线方法。

首先，我们需要了解继电器的基本接线原理。

继电器一般由触点、电磁线圈和辅助触点组成。

触点是继电器的主要部件，它可以打开或关闭电路。

电磁线圈则是用来产生电磁吸引力，控制触点的开关状态。

辅助触点用于辅助控制其他设备或电路。

在接线时，我们需要根据继电器的具体型号和功能要求来选择合适的接线方法。

接下来，我们将介绍几种常见的继电器接线方法。

首先是单相继电器的接线方法。

单相继电器一般有两个触点，分别用来控制正常工作电路和辅助电路。

在接线时，我们需要将正常工作电路的电源线连接到继电器的触点上，然后将负载设备的线缆连接到触点的另一端。

同时，我们还需要将辅助电路的线缆连接到辅助触点上，以实现对其他设备的控制。

其次是三相继电器的接线方法。

三相继电器一般有三组触点，用来控制三相电路的开关状态。

在接线时，我们需要将三相电源线连接到继电器的触点上，然后将负载设备的线缆连接到触点的另一端。

同时，我们还需要根据实际需求来选择合适的辅助触点进行接线，以实现对其他设备的控制。

最后，我们还需要注意一些继电器接线过程中的注意事项。

首先是接线时需要确保电路处于断电状态，以免发生触电事故。

其次是需要根据继电器的额定电流和电压来选择合适的导线规格，以确保电路的安全可靠性。

此外，还需要注意接线的牢固性和接触的可靠性，以免因接线不良导致电路故障。

总的来说，继电器的接线方法是电气工程中的重要环节，它直接关系到电路的正常工作和安全可靠性。

在接线时，我们需要根据继电器的型号和功能要求来选择合适的接线方法，并严格按照接线图进行接线。

同时，还需要注意一些接线过程中的注意事项，以确保电路的安全可靠性。

希望以上内容能够对大家有所帮助，谢谢阅读！。

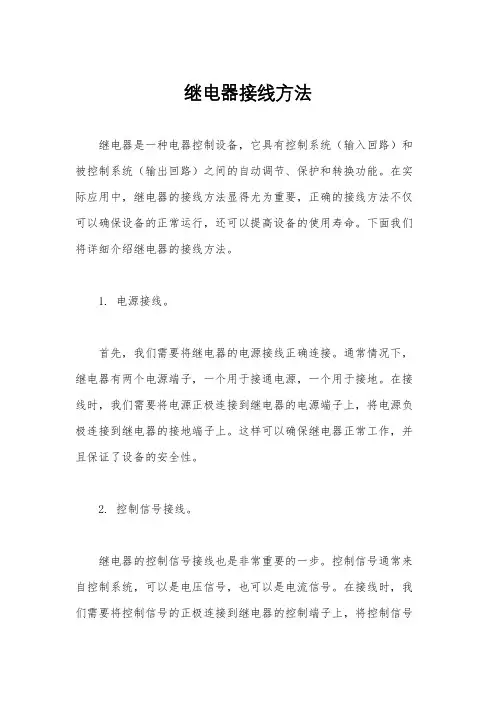

继电器接线方法继电器是一种电器控制设备，它具有控制系统（输入回路）和被控制系统（输出回路）之间的自动调节、保护和转换功能。

在实际应用中，继电器的接线方法显得尤为重要，正确的接线方法不仅可以确保设备的正常运行，还可以提高设备的使用寿命。

下面我们将详细介绍继电器的接线方法。

1. 电源接线。

首先，我们需要将继电器的电源接线正确连接。

通常情况下，继电器有两个电源端子，一个用于接通电源，一个用于接地。

在接线时，我们需要将电源正极连接到继电器的电源端子上，将电源负极连接到继电器的接地端子上。

这样可以确保继电器正常工作，并且保证了设备的安全性。

2. 控制信号接线。

继电器的控制信号接线也是非常重要的一步。

控制信号通常来自控制系统，可以是电压信号，也可以是电流信号。

在接线时，我们需要将控制信号的正极连接到继电器的控制端子上，将控制信号的负极连接到继电器的接地端子上。

这样可以实现控制信号的传输，从而实现对被控制系统的控制。

3. 输出端子接线。

最后，我们需要将继电器的输出端子正确接线到被控制系统上。

输出端子通常有常开触点和常闭触点，根据实际需求进行选择。

在接线时，我们需要将输出端子的常开触点连接到被控制系统的输入端子上，将输出端子的常闭触点连接到被控制系统的输出端子上。

这样可以实现对被控制系统的自动调节、保护和转换功能。

综上所述，继电器的接线方法是非常重要的，正确的接线方法可以确保设备的正常运行，提高设备的使用寿命。

在接线时，我们需要注意电源接线、控制信号接线和输出端子接线这三个方面，确保每一步都正确无误。

希望以上内容对您有所帮助，谢谢阅读！。

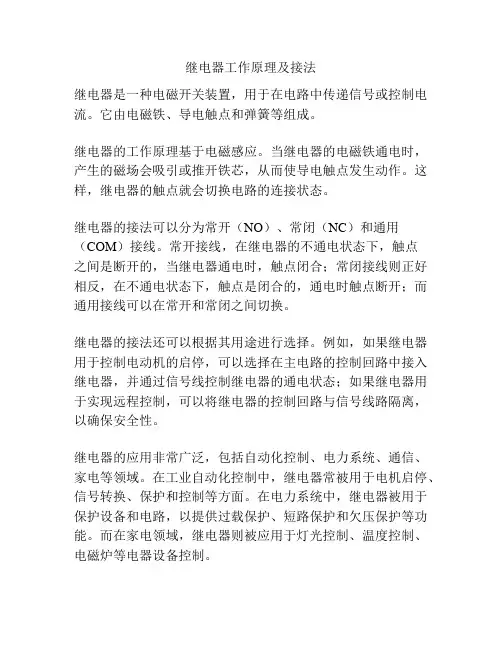

继电器工作原理及接法
继电器是一种电磁开关装置，用于在电路中传递信号或控制电流。

它由电磁铁、导电触点和弹簧等组成。

继电器的工作原理基于电磁感应。

当继电器的电磁铁通电时，产生的磁场会吸引或推开铁芯，从而使导电触点发生动作。

这样，继电器的触点就会切换电路的连接状态。

继电器的接法可以分为常开（NO）、常闭（NC）和通用（COM）接线。

常开接线，在继电器的不通电状态下，触点
之间是断开的，当继电器通电时，触点闭合；常闭接线则正好相反，在不通电状态下，触点是闭合的，通电时触点断开；而通用接线可以在常开和常闭之间切换。

继电器的接法还可以根据其用途进行选择。

例如，如果继电器用于控制电动机的启停，可以选择在主电路的控制回路中接入继电器，并通过信号线控制继电器的通电状态；如果继电器用于实现远程控制，可以将继电器的控制回路与信号线路隔离，以确保安全性。

继电器的应用非常广泛，包括自动化控制、电力系统、通信、家电等领域。

在工业自动化控制中，继电器常被用于电机启停、信号转换、保护和控制等方面。

在电力系统中，继电器被用于保护设备和电路，以提供过载保护、短路保护和欠压保护等功能。

而在家电领域，继电器则被应用于灯光控制、温度控制、电磁炉等电器设备控制。

总之，继电器是一种基于电磁感应原理的电磁开关装置，能够在电路中传递信号或控制电流。

根据其接法可以实现不同的连接状态和功能，广泛应用于自动化控制、电力系统和家电等领域。

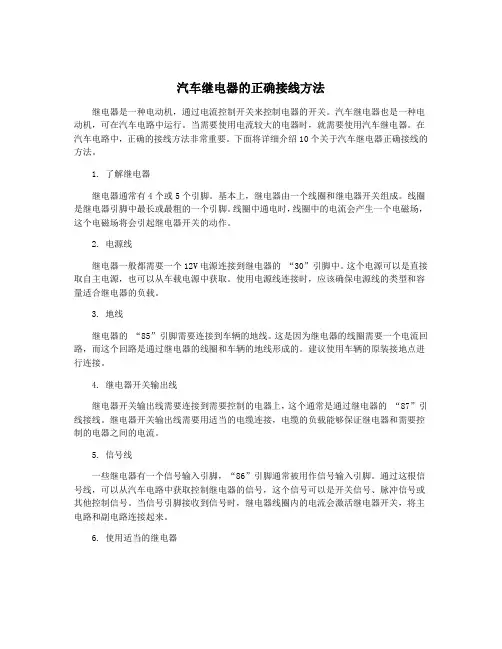

汽车继电器的正确接线方法继电器是一种电动机，通过电流控制开关来控制电器的开关。

汽车继电器也是一种电动机，可在汽车电路中运行。

当需要使用电流较大的电器时，就需要使用汽车继电器。

在汽车电路中，正确的接线方法非常重要。

下面将详细介绍10个关于汽车继电器正确接线的方法。

1. 了解继电器继电器通常有4个或5个引脚。

基本上，继电器由一个线圈和继电器开关组成。

线圈是继电器引脚中最长或最粗的一个引脚。

线圈中通电时，线圈中的电流会产生一个电磁场，这个电磁场将会引起继电器开关的动作。

2. 电源线继电器一般都需要一个12V电源连接到继电器的“30”引脚中。

这个电源可以是直接取自主电源，也可以从车载电源中获取。

使用电源线连接时，应该确保电源线的类型和容量适合继电器的负载。

3. 地线继电器的“85”引脚需要连接到车辆的地线。

这是因为继电器的线圈需要一个电流回路，而这个回路是通过继电器的线圈和车辆的地线形成的。

建议使用车辆的原装接地点进行连接。

4. 继电器开关输出线继电器开关输出线需要连接到需要控制的电器上，这个通常是通过继电器的“87”引线接线。

继电器开关输出线需要用适当的电缆连接，电缆的负载能够保证继电器和需要控制的电器之间的电流。

5. 信号线一些继电器有一个信号输入引脚，“86”引脚通常被用作信号输入引脚。

通过这根信号线，可以从汽车电路中获取控制继电器的信号，这个信号可以是开关信号、脉冲信号或其他控制信号。

当信号引脚接收到信号时，继电器线圈内的电流会激活继电器开关，将主电路和副电路连接起来。

6. 使用适当的继电器一些继电器仅适用于特定的应用场景，例如需要高电流、高功率或高电压条件。

确保继电器的参数符合要求。

如果需要控制高功率设备或者发现汽车电路中有可疑的连接，应该选择使用更大容量的继电器。

7. 避免继电器的震动继电器的线圈非常灵敏，也很容易受到振动和冲击。

在安装继电器时，应该把继电器安装到车辆上的较平整的表面上，以减少继电器的震动和冲击。

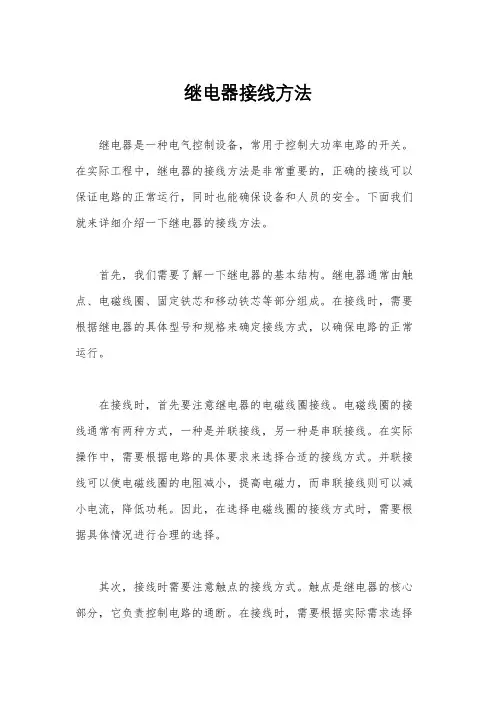

继电器接线方法继电器是一种电气控制设备，常用于控制大功率电路的开关。

在实际工程中，继电器的接线方法是非常重要的，正确的接线可以保证电路的正常运行，同时也能确保设备和人员的安全。

下面我们就来详细介绍一下继电器的接线方法。

首先，我们需要了解一下继电器的基本结构。

继电器通常由触点、电磁线圈、固定铁芯和移动铁芯等部分组成。

在接线时，需要根据继电器的具体型号和规格来确定接线方式，以确保电路的正常运行。

在接线时，首先要注意继电器的电磁线圈接线。

电磁线圈的接线通常有两种方式，一种是并联接线，另一种是串联接线。

在实际操作中，需要根据电路的具体要求来选择合适的接线方式。

并联接线可以使电磁线圈的电阻减小，提高电磁力，而串联接线则可以减小电流，降低功耗。

因此，在选择电磁线圈的接线方式时，需要根据具体情况进行合理的选择。

其次，接线时需要注意触点的接线方式。

触点是继电器的核心部分，它负责控制电路的通断。

在接线时，需要根据实际需求选择合适的触点接线方式，包括常开触点、常闭触点和复位触点等。

在接线时，需要确保触点的连接牢固可靠，避免因接触不良而导致电路故障。

最后，固定铁芯和移动铁芯的接线也是非常重要的。

固定铁芯和移动铁芯是继电器的机械部分，它们负责控制触点的开合。

在接线时，需要确保固定铁芯和移动铁芯的位置正确，以保证触点的正常运行。

同时，还需要注意固定铁芯和移动铁芯的绝缘，避免因短路而引起安全隐患。

综上所述，继电器的接线方法是非常重要的，它直接影响到电路的正常运行和设备的安全性。

在接线时，需要根据继电器的具体结构和电路的实际需求来选择合适的接线方式，同时还需要注意接线的牢固可靠和绝缘良好。

只有这样，才能确保继电器的正常运行，同时也能保障设备和人员的安全。

继电器工作原理及接法
继电器是一种电气控制装置，其工作原理基于电磁感应。

它由电磁铁和合槽两部分组成。

当继电器的线圈通电时，电磁铁会产生磁场，吸引合槽使其闭合。

闭合状态下，合槽连接的电路会通电，实现电路的开闭控制。

继电器的接法有多种，其中常见的包括两个主要部分：线圈端和触点端。

线圈端是用来连接电源的，通常由两个引脚构成。

其中一个引脚连接电源的正极，另一个引脚连接电源的负极。

通过给线圈端供电，可以激活继电器的电磁铁，引起触点的动作。

触点端是用来连接电路的，通常也由有多个引脚构成。

其中一个引脚是常开触点，当继电器的电磁铁被激活时，常开触点会闭合，使电路通电。

另一个引脚是常闭触点，当继电器的电磁铁被激活时，常闭触点会断开，使电路断电。

在实际应用中，继电器可以用于各种电气控制场景，如自动化系统、电机控制、电力系统保护等。

通过合理的线圈端和触点端的接法，可以实现对电路的精确控制和保护。

注意，接线时应确保线圈端的电压和电流与继电器的额定工作参数相匹配，以免损坏继电器或造成电路故障。

综上所述，继电器通过电磁感应原理工作，通过给线圈端供电激活电磁铁，控制触点的闭合和断开，实现电路的开闭控制。

不同的接法可以实现不同的控制需求，应根据实际情况进行合理选择和连接。

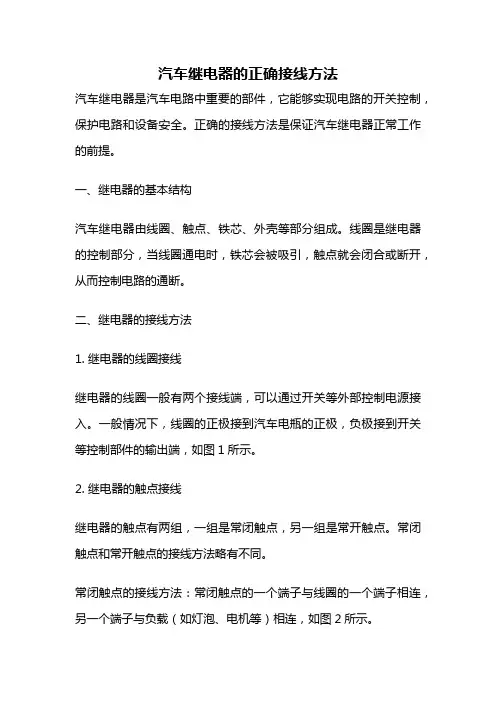

汽车继电器的正确接线方法汽车继电器是汽车电路中重要的部件，它能够实现电路的开关控制，保护电路和设备安全。
