在这里经纬仪操作方法步骤详解图解添加日志标题经纬仪操作方法步骤详解图解步骤图解1、连接螺旋:旋紧连接螺旋，将仪器固定在三脚架上。

2、调节三脚架:将三脚架打开，调节高度适中，三条架腿分别处于测站周围。

如果地面松软，应将架腿踩实。

3、光学对中器:调节光学对中器的目镜和物镜，使地面清晰成像。

4、脚螺旋:调节脚螺旋，将仪器精确整平。

5、水平制动螺旋:旋紧水平制动螺旋，照准部被固定。

望远镜无法在水平方向内转动。

6、水平微动螺旋:水平制动螺旋旋紧后，旋转水平微动螺旋，照准部在水平方向内微微转动。

7、竖直制动螺旋:旋紧竖直制动螺旋，望远镜被固定在支架上无法转动。

8、目镜调焦螺旋:转动目镜调焦螺旋，使十字丝清晰。

9、水平度盘反光镜:调整水平度盘反光镜，读书窗内数字明亮。

10、竖直度盘反光镜:调整竖直度盘反光镜，使读数窗内读数明亮。

11、读数显微镜：调节读数显微镜，使读书清晰。

12、配盘手轮:调整配盘手轮，改变水平度盘读数。

水准仪操作步骤方法详解图解发布: 2009-10-06 09:32 | 作者: admin | 查看: 4次水准仪操作步骤方法详解图解步骤图解1、安放三角架:调节三脚架腿至适当高度，尽量保持三脚架顶面水平。

如果地面松软，应将架腿踩入土中。

2、连接螺旋:旋紧连接螺旋，将水准仪和三脚架连接在一起。

3、脚螺旋:调节脚螺旋，使圆水准气泡居中。

4、制动螺旋:旋紧制动螺旋，望远镜被固定。

5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。

6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。

7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。

第四章第一节钢尺量距第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。

尺宽约10～15mm，长度有20m、30m和50m等几种。

根据尺的零点位置不同，有端点尺和刻线尺之分。

钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。

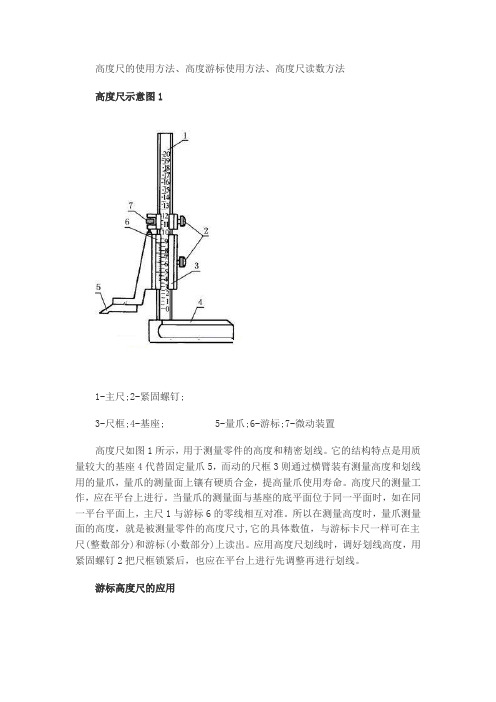

高度尺的使用方法、高度游标使用方法、高度尺读数方法
高度尺示意图1

1-主尺;2-紧固螺钉;
3-尺框;4-基座; 5-量爪;6-游标;7-微动装置
高度尺如图1所示，用于测量零件的高度和精密划线。它的结构特点是用质
量较大的基座4代替固定量爪5，而动的尺框3则通过横臂装有测量高度和划线
用的量爪，量爪的测量面上镶有硬质合金，提高量爪使用寿命。高度尺的测量工
作，应在平台上进行。当量爪的测量面与基座的底平面位于同一平面时，如在同
一平台平面上，主尺1与游标6的零线相互对准。所以在测量高度时，量爪测量
面的高度，就是被测量零件的高度尺寸,它的具体数值，与游标卡尺一样可在主
尺(整数部分)和游标(小数部分)上读出。应用高度尺划线时，调好划线高度，用
紧固螺钉2把尺框锁紧后，也应在平台上进行先调整再进行划线。

游标高度尺的应用

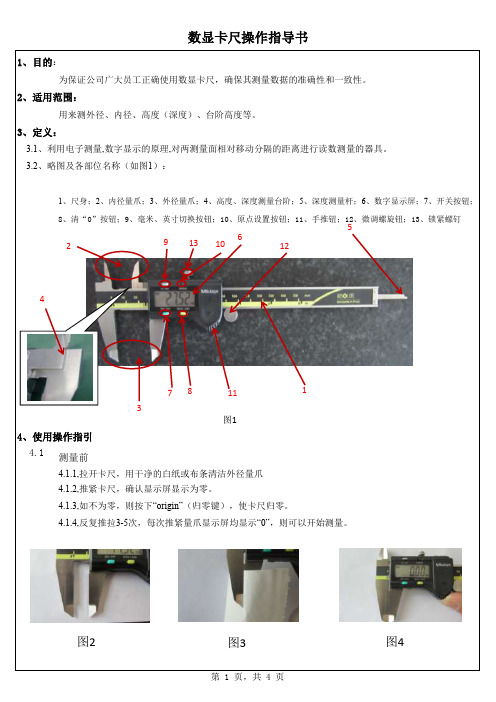

1、目的：为保证公司广大员工正确使用数显卡尺，确保其测量数据的准确性和一致性。

2、适用范围：用来测外径、内径、高度（深度）、台阶高度等。

3、定义：3.1、利用电子测量,数字显示的原理,对两测量面相对移动分隔的距离进行读数测量的器具。

3.2、略图及各部位名称（如图1）：1、尺身；2、内径量爪；3、外径量爪；4、高度、深度测量台阶；5、深度测量杆；6、数字显示屏；7、开关按钮；8、清“0”按钮；9、毫米、英寸切换按钮；10、原点设置按钮；11、手推钮；12、微调螺旋钮；13、锁紧螺钉4、使用操作指引4.1测量前4.1.1,拉开卡尺，用干净的白纸或布条清洁外径量爪4.1.2,推紧卡尺，确认显示屏显示为零。

4.1.3,如不为零，则按下“origin”（归零键），使卡尺归零。

4.1.4,反复推拉3-5次，每次推紧量爪显示屏均显示“0”，则可以开始测量。

数显卡尺操作指导书13 121110 9 8 76 543 2 1图1 图4图3图24.2测外径将待测件置于外径量爪之间，轻轻推紧量爪，使量爪刚好抓住待测件量外侧面。

（如图5）4.3测内径将内径量爪置于待测件内侧面之间，轻轻拉紧量爪，使量爪刚好抓住待测件量内侧面。

（如图6）正确操作方法错误操作方法图5图64.4测高度、深度将深度臂伸进待测部位底端，轻轻下压尺身，使尺身末端紧贴待测部位顶端。

（如图7）注意！：深度杆必须与尺身平直并紧贴待测部位！正确操作方法错误操作方法正确操作方法错误操作方法图74.5读数：测定完成后，直接读取数字显示屏上的数据，即为测量数据。

单位是：mm4.6记录：将读得的数据认真、如实填写在相关记录表单的相应栏目中即可。

5、使用注意事项：使用卡尺测量零件尺寸时，必须注意以下几点：1.测量前应把卡尺擦干净,检查卡尺的两个测量面和测量刃口是否平直无损,把上、下两个量爪紧密贴合时,应无明显的间隙;2.移动尺框时,活动要自如,不应有过松或过紧,更不能有晃动现象;3.测量产品时,卡尺的测量面不可轻斜;4.测量时,用力要均匀,产品保持要掉不掉的状态；5.卡尺的液晶显示处不可碰油、碰水；6.测量零件时,零件上不能有异物,并在常温下测量；7.使用时,必须轻拿轻放,不可掉到地上。

中文增强特点和功能指南增强特点和功能指南1234目 录5671.如何使用速度计速度计通常用于测量汽车行驶过一段已知距离之后的大概速度。

例）根据汽车行驶1公里或1英里所花费的秒数（可用的最大测量范围为60秒），可计算该距离内的平均速度。

1）当汽车开始行驶时启动秒表。

2）在汽车行驶了1公里/1英里之后，停止秒表。

通过观察秒针的当前位置和外表盘的读数，可确定该距离内的大概平均速度。

注意：速度计指示可能出现在刻度盘上，而非外表盘上（根据机型而定）。

如图所示，汽车行驶1公里或1英里花了45秒，因此大概平均速度为每小时80公里（每小时50英里）。

中文〈检查剩余时间〉将“▼”标记设到计划的时间。

·您现在就可以看出直到计划点之前的剩余时间。

注意：符合ISO或JIS标准的潜水者手表的旋转表盘仅可逆时针旋转，以减少出现错误的危险。

3.如何使用旋转表盘测量时间〈检查经过时间〉1）将旋转表盘上的零标记“▼”对到分针的位置。

2）然后，读出旋转表盘上分针指向的刻度以得出经过时间。

如图中所示，经过时间为10分钟。

经过时间中文4.如何使用计算器功能注意：在某些机型中，内圈和外圈刻度是相反的。

请确保对以下指示做正确的更替。

4-1. 简单计算［如何相乘］问：20 × 15答：调整外圈刻度20使其指向内圈刻度10。

您可以从对应于内圈刻度15的外圈刻度上读出数字30，加上一个单位就中文［如何相除］问：250 ÷ 20答：调整外圈刻度25使其指向内圈刻度20。

您可以从对应于内圈刻度10的外圈刻度上读出数字12.5，得出答案12.5。

［如何计算比率］问：30/20 = 60/A答：调整外圈刻度30使其指向内圈刻度20。

您可以从对应于外圈刻度60的内圈刻度上读出数字40，并且在刻度上的所LBS.的“▼16.4。

1.82英制加仑和8.25公升。

加仑 / 0.632公升）LBS.的“▼数字13.1。

中文您可以转换公升、美制加仑或英制加仑。

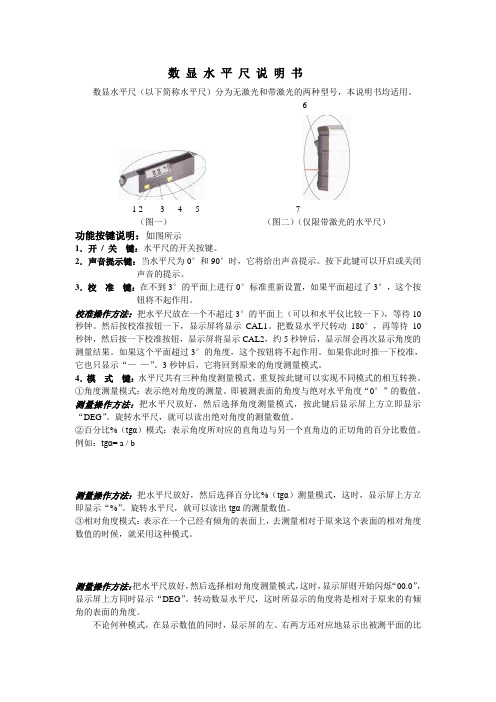

数显水平尺说明书数显水平尺（以下简称水平尺）分为无激光和带激光的两种型号，本说明书均适用。

61 2 3 4 5 7（图一）（图二）（仅限带激光的水平尺）功能按键说明：如图所示1．开/ 关键：水平尺的开关按键。

2．声音提示键：当水平尺为0°和90°时，它将给出声音提示。

按下此键可以开启或关闭声音的提示。

3．校准键：在不到3°的平面上进行0°标准重新设置，如果平面超过了3°，这个按钮将不起作用。

校准操作方法：把水平尺放在一个不超过3°的平面上（可以和水平仪比较一下），等待10秒钟。

然后按校准按钮一下，显示屏将显示CAL1。

把数显水平尺转动180°，再等待10秒钟，然后按一下校准按钮，显示屏将显示CAL2，约5秒钟后，显示屏会再次显示角度的测量结果。

如果这个平面超过3°的角度，这个按钮将不起作用。

如果你此时推一下校准，它也只显示“——”。

3秒钟后，它将回到原来的角度测量模式。

4．模式键：水平尺共有三种角度测量模式。

重复按此键可以实现不同模式的相互转换。

①角度测量模式：表示绝对角度的测量。

即被测表面的角度与绝对水平角度“0°”的数值。

测量操作方法：把水平尺放好，然后选择角度测量模式，按此键后显示屏上方立即显示“DEG”。

旋转水平尺，就可以读出绝对角度的测量数值。

②百分比%（tgα）模式：表示角度所对应的直角边与另一个直角边的正切角的百分比数值。

例如：tgα= a / b测量操作方法：把水平尺放好，然后选择百分比%（tgα）测量模式，这时，显示屏上方立即显示“%”。

旋转水平尺，就可以读出tgα的测量数值。

③相对角度模式：表示在一个已经有倾角的表面上，去测量相对于原来这个表面的相对角度数值的时候，就采用这种模式。

测量操作方法：把水平尺放好，然后选择相对角度测量模式，这时，显示屏则开始闪烁“00.0”，显示屏上方同时显示“DEG”。

仪器名称序号项目备注1安全注意事项2使用警告3维护附 图00·万一电池被误食，及时在医生指导下就诊。

·本量具使用氧化银电池及液晶内含有刺激性物质，如不慎将其中含有的 液体接触到眼睛或皮肤，请立即用清水清洗，并在医生指导下就诊。

·在初次使用时，请用渗有油的软布等擦去涂在量具上的防锈油，并在本 机器内装入附带电池后使用。

·电池型号必须相符。

·如果3个月不使用时，将电池取出妥善保管，否则可能会因电池液泄漏 损坏本检测仪器。

·不使用时，将基准面与锭子（测量杆）打开，防止生锈。

版次数显千分尺（平头、尖头）1.安全注意事项：1）在使用本产品时，请遵守说明书中写的规格、功能和使用上注意事项； 如果本产品被用于超出这些规格时，可能会引起安全问题。

2）禁止事项（图1）：·有效量距（0~25mm），顺时针方向扭动，禁止逆时针方向转动（图1-1）。

·不可使用尖锐的物体损伤测量工具（图1-2）。

·胶水不可滴在量具上，避免用油、水等液体物质渗入尺框内，以免损伤 电子原件（图1-3）。

·禁止40℃以上温度使用、暴晒（图1-4）。

·禁止乱拆乱卸（图1-5）。

·做到轻拿轻放，禁止摔、碰、撞（图1-6）。

使用说明图1-1图1-2图1-3图1-4图1-5图1-6图2①②③④⑤⑥号4部件名称、性能（图2）、① 基准面② 锭子（测量杆）③ 锁紧螺丝④ 主轴（尺）⑤ 副轴（尺）⑥ 棘轮⑦ 液晶显示屏 ⑧ 拆卸螺钉5型号6仕样7使用前的确认1）在测量面(基准面、锭子）上，不能有缺口、异物附着现象。

2）检查确认，旋转棘轮，锭子（测量杆）移动顺利。

3）用棘轮旋转移动锭子，使基准面和锭子缓慢地接触，然后再 转动棘轮2~3次。

★ 在此时，检查确认基准（零点“0”）确认， 数显千分尺复位显示为0.0001）电池安装：电池安装好后，会显示无意义的数边或“E”，这并非异常 现象；安装时将电池（SR44）的正极朝上进行安装。

数显水平尺使用说明书中国上海上海米厘特公司南京分公司设备名称：数显水平尺型号：600mm 1000mm厂商：南京米厘特资料提供：为了使您更好的使用本产品，请在使用本产品前仔细的阅读本使用说明书。

开关电源：键为电源开关键。

在关机状态下长按此按键3 秒，蜂鸣器鸣叫一声，系统进入默认角度测量模式；在开机状态下长按此按键3 秒，系统进入关机状态；如果开机状态下液晶背光同时打开，在执行关机时背光同时关闭。

开启提示音：键为提示音开启（关闭）键。

在开机状态下，短按一次本按键，发出提示音一次，液晶屏显示区上方显示声音符号表示提示音打开；在已经打开提示音状态下，短按一次本按键，发出提示音一声，液晶屏显示区上方提示音符号消失表示提示音已经关闭。

打开提示音后，显示角度为0°、45°和90°时，提示音会持续间断性鸣叫。

水平校准（校准0 度）：键为校准模式按键，校准方式详见水平校准方法。

测量模式切换：键为模式切换按键。

在开机状态下短按本按键可以实现: A：普通倾角显示模式（开机默认）。

B：%显示模式，百分比模式测量时，数字显示上方的百分比符号“ %”出现。

C:相对角度显示模式,相对角度显示时可以在任意角度设零开始测量。

在相对角度测量时，角度显示闪烁以增加相对角度显示和普通倾角显示的区别。

显示锁定：键为锁定按键。

在开机状态下短按本键会锁定当前液晶显示的数据，并且液晶显示锁定符号“ H” ；再次短按本键一次解锁，锁定符号“ H” 消失。

斜率测量说明斜率应用举例：假设L 的长度为1 米，现在我们想要知道在高度H的尺寸Tan30 °×100%= H/L ×100%= 首先用数显水平尺测量出斜面的斜率为%，通过公式：H=L×斜面的斜率现在，L为1 米，斜面的斜率为%，求得：H=1m×%=0.5774m=57.74cm通过这个公式，在已知L 长度的情况下，我们很容易求出在斜面上相应点的高度。

量具量仪使用与维修：http://www.qualitot.cn/education/maintenance.html 左手数显卡尺使用说明:

注意事项 1. 开始使用前，用干燥清洁的布（可沾少许清洁油）反复轻擦左手数显卡尺身保护膜表面。 2. 在卡尺的任何部位不能施加电压，也不要用电笔刻字，以免损坏电子元件。 3． 不使用时按开关键（ON/OFF），断开电源；或取出电池。

技术指标 分辨力(mm): 0.01 工作电源：1.5V扣式电池 测量速度：≤1.5m/s 工作条件: 温度0～+40℃；相对湿度<80% 储运温度: -10～+60℃

功能 1. 任意位置置零，便于相对测量。 2. 任意位置公英制转换。 3．使用专用连接线，可将数据输入专用打印机，进行数据处理并打印。 接口工作方式：同步串行。 数据：二进制编码，宽度24位，每数据发送二次，周期300ms（快显状态20ms）， 传输时间0.5ms。 引线四根，自左至右依次为电源-、数据D、时钟CP、电源+。 数据脉冲幅度：0电平≤0.2V，1电平≥1.3V 时钟CP：90KHz，高电平有效。

使用方法 1.准备工作： （1）擦干尺身保护膜表面（见注意事项），清洁各测量面。 （2）松开紧固螺钉，移动尺框，检查显示屏和各按键工作是否正常。 2.测量： （1） 按开关键（ON/OFF），打开电源； （2） 按公英制转换键（inch/mm）选择所需单位制; （3） 移动尺框，使两外测量面手感接触后按置零键（ZERO）置零，即可进行正常测量。

电池更换方法 当左手数显卡尺显示不正常（如不显或闪烁），表明电池供电不足，应更换电池。按电池盖上三角符号指示方向拉开并向上翻转，取下电池盖。换新电池时注意：电池正极朝外。如从市场购买的电池使用效果不好（可能 由于出厂时间较长，因电池自然放电等原因，使能量损耗），可与我厂联系供应。
