May 2011CG-PRC020-ZH单冷CGAM 020-160 制冷 58 446kW 热泵CXAM 020-160 制冷 58 425kW 制热 63416kW目录产品特性3系统应用4机组及安装示意图6型号说明7技术参数8外型尺寸图21控制器及接口02其它参数表12在瞬时负荷变化时稳步加卸载，避免机组频繁启停，运行更加稳定。
◆ 配备多种形式的外部接口，如：无源触点、LonTalk、ModBus、BAC Net、LCI和TCI等，可根据用户的需求选配，方便远程监控或接入楼宇自控系统BMS。
◆ 具有冷冻水温重设、基本负荷控制等一系列控制功能，可对机组进行预启动和预加载，使机组更加高效的运行。
安装快捷◆ 机组可配水力模块，其中包括了水泵、膨胀水箱、过滤器、流量开关、压力表、调节阀等一系列必须的水力组件，大幅降低现场安装强度，减少设备、时间和人力成本。
◆ 工厂预安装和调试的启动器可免除现场设计、安装接线和人员协调等一系列工序，降低现场安装成本，减少施工周期并提高机组运行时的可靠性。
◆与特灵传统风冷冷水产品相比，噪音有了显著降低，可满足不同应用场合的需求。
◆ 新一代的涂装工艺，为机组提供更好的防护，大大增强了机组耐腐蚀能力，减少悬吊、安装时可能发生的危险性。
维修简便◆ 机组所有主要维修部件均设计在周边位置，方便检修人员检查、更换和保养。
◆ 电子膨胀阀、高压变送器和温度传感器经过优化设计，可在不影响冷媒回路的前提下进行更换。
◆水泵模块（选配）可整体调换，方便水泵检查、清洗和更换密封。
性能可靠◆以自身研发平台为基础，结合专业实验室的技术力量，通过有限元算法对冷水机组的关键部分进行优化设计。
◆经过长期的实验室测试（包括耐腐蚀、疲劳、频繁启停等一系列极端条件下的测试），使得机组拥有极高的可靠性。
◆创新的冷凝压力风扇一体化控制算法为机组在极端温度条件下的正常运行提供了更可靠的保障。
◆工厂标准安装水过滤器和水流开关，减少由此所引起的运行故障。

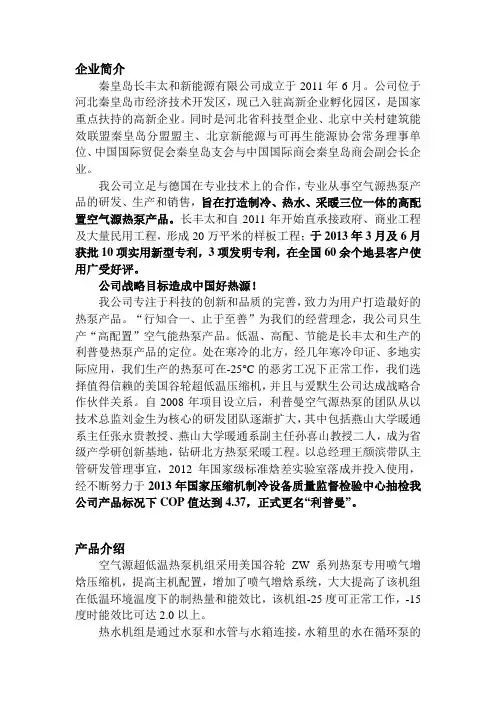

企业简介秦皇岛长丰太和新能源有限公司成立于2011年6月。
公司位于河北秦皇岛市经济技术开发区，现已入驻高新企业孵化园区，是国家重点扶持的高新企业。
同时是河北省科技型企业、北京中关村建筑能效联盟秦皇岛分盟盟主、北京新能源与可再生能源协会常务理事单位、中国国际贸促会秦皇岛支会与中国国际商会秦皇岛商会副会长企业。
我公司立足与德国在专业技术上的合作，专业从事空气源热泵产品的研发、生产和销售，旨在打造制冷、热水、采暖三位一体的高配置空气源热泵产品。
长丰太和自2011年开始直承接政府、商业工程及大量民用工程，形成20万平米的样板工程；于2013年3月及6月获批10项实用新型专利，3项发明专利，在全国60余个地县客户使用广受好评。
公司战略目标造成中国好热源！我公司专注于科技的创新和品质的完善，致力为用户打造最好的热泵产品。
“行知合一、止于至善”为我们的经营理念，我公司只生产“高配置”空气能热泵产品。
低温、高配、节能是长丰太和生产的利普曼热泵产品的定位。
处在寒冷的北方，经几年寒冷印证、多地实际应用，我们生产的热泵可在-25°C的恶劣工况下正常工作，我们选择值得信赖的美国谷轮超低温压缩机，并且与爱默生公司达成战略合作伙伴关系。
自2008年项目设立后，利普曼空气源热泵的团队从以技术总监刘金生为核心的研发团队逐渐扩大，其中包括燕山大学暖通系主任张永贵教授、燕山大学暖通系副主任孙喜山教授二人，成为省级产学研创新基地，钻研北方热泵采暖工程。
以总经理王颜滨带队主管研发管理事宜，2012年国家级标准焓差实验室落成并投入使用，经不断努力于2013年国家压缩机制冷设备质量监督检验中心抽检我公司产品标况下COP值达到4.37，正式更名“利普曼”。
产品介绍空气源超低温热泵机组采用美国谷轮ZW系列热泵专用喷气增焓压缩机，提高主机配置，增加了喷气增焓系统，大大提高了该机组在低温环境温度下的制热量和能效比，该机组-25度可正常工作，-15度时能效比可达2.0以上。

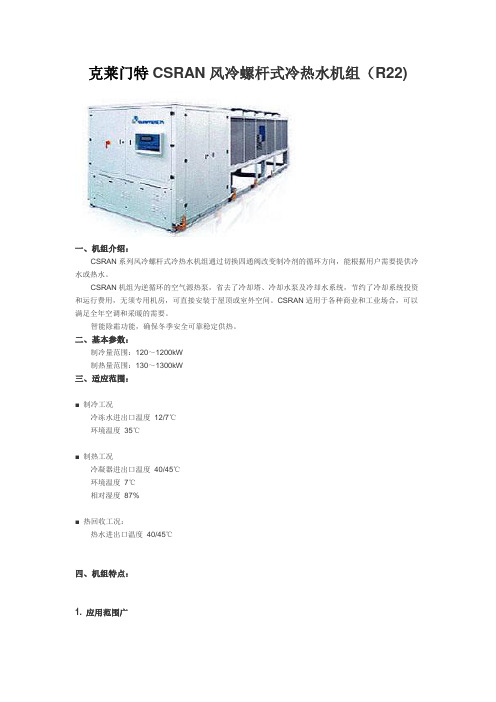

克莱门特CSRAN风冷螺杆式冷热水机组（R22)一、机组介绍：CSRAN系列风冷螺杆式冷热水机组通过切换四通阀改变制冷剂的循环方向，能根据用户需要提供冷水或热水。
CSRAN机组为逆循环的空气源热泵，省去了冷却塔、冷却水泵及冷却水系统，节约了冷却系统投资和运行费用，无须专用机房，可直接安装于屋顶或室外空间。
CSRAN适用于各种商业和工业场合，可以满足全年空调和采暖的需要。
智能除霜功能，确保冬季安全可靠稳定供热。
二、基本参数：制冷量范围：120～1200kW制热量范围：130～1300kW三、适应范围：■ 制冷工况冷冻水进出口温度12/7℃环境温度35℃■ 制热工况冷凝器进出口温度40/45℃环境温度7℃相对湿度87%■ 热回收工况：热水进出口温度40/45℃四、机组特点：1. 应用范围广既有标准(B)机组，又有高温(HT)机组和低噪音(LN)机组，更有极其宁静的超低噪音(SL)机组，各种应用场合都能选到合适的机组。
2. 适于户外使用a) 机组框架和底盘均由加厚镀锌钢制彩板制成，外涂环氧树脂，防腐防锈。
b) 面板更是由优质合金制成，能够承受外界风吹雨淋，永不生锈。
c) 风机内置热保护和外壳IP54级防水保护，外罩金属网罩，非常适合室外环境。
d) 风冷冷凝器铝翅片外敷亲水膜层，有效防止腐蚀。
e) 机组具有冷凝压力调整功能，保证机组在低环境温度下正常制冷。
f) 控制电路和控制面板置于双层密封门之内，防雨防潮，适应室外恶劣环境。
极低噪音，减少扰民。
3. 半封闭螺杆压缩机a) 半封闭双螺杆压缩机阴阳螺杆啮合比为6∶5，由特殊冷冻油润滑的轴承支撑，适度的啮合比既能提高制冷量，又能保证螺杆转动的均衡性。
b) 螺杆压缩机转子坚固耐用，机组对湿工况不敏感，在变工况下运行安全。
c) 螺杆压缩机的零部件数量仅为往复压缩机的1/10，工作可靠，维修简单。
d) 压缩机运行部件少，电机直接传动，连续压缩，压力波动少，因而噪音低，振动小，故障率低。
品号：20010040036 版号：KMS1106-A0模块式风冷冷热水机组KMS015D(R)(2)(H)-10～KMS360D(R)(2)(H)-0C安装使用本机组之前，请认真阅读本说明书，并妥善保管附录２ 状态号码列表附录３ 机器参数设置494847附录１ 故障代码查询44231911432目 录前言 安全注意事项 第一章 机组外观尺寸及电路图 第二章 机组的搬运及安装 第三章 水系统调试、试运转及日常维护保养 第四章 机组操作 第五章 故障分析及处理前言1. 尊敬的客户，感谢您选用国祥空调产品，本公司产品均经严格的品质管理及性能测试合格后方可出厂，请您放心使用。
2. 产品保修期内，任何因产品质量问题造成机组故障，经本公司认定后，我们将提供免费周到的服务。
3. 如因搬运、天灾、战争等不可控制的因素，或未按本使用手册操作保养或经非本公司人员擅自修理、改造所引起的故障和缺陷，将不列入产品保修范围之内。
4. 产品保修期为：产品试车运转后12个月或产品交货后18个月，以先到期者为准。
5. 本公司拥有对本手册的最终解释权。
安全注意事项机组搬运、安装、调试及使用过程中，请用户务必遵守以下安全注意事项，以免对机组或人体造成不必要损害。
若因未能遵守以下安全注意事项而造成机组故障或人体伤害，本公司概不负任何责任。
1. 机组吊装前请确认机组底座上用于起吊的吊耳紧固螺栓无松动。
2. 机组吊装时应注意周围人员的安全，注意防止机组倾斜而沿吊索滑脱。
3. 机组搬运、安装和操作期间，不得损害机组配件或对机组进行人为拆装或破坏。
4. 空调水系统必须由具备相应资质的专业安装人员严格按水系统图安装，且对于多模块机组水路需按同程配管，以保证各模块水系统阻力和流量平衡，必要时应配置流量平衡阀。
5. 请由专业电工严格按电工法规及本公司电气装置要求对机组电源进线和机组接地保护进行施工。
6. 机组运转时严禁用手触摸电气元件、电源配线、压缩机及其它运转部件，以免造成人体伤害。
热泵机组由于其具有节能、环保及冷暖联供等优点，目前在国内广泛应用，其主要分为：一、空气源热泵空气源（风冷）热泵目前的产品主要是家用热泵空调器、商用单元式热泵空调机组和热泵冷热水机组。
热泵空调器已占到家用空调器销量的40~50%，年产量为400余万台。
热泵冷热水机组自90年代初开始，在夏热冬冷地区得到了广泛应用，据不完全统计，该地区部分城市中央空调冷热源采用热泵冷热水机组的已占到20~30%，而且应用范围继续扩大并有向此移动的趋势。
本次收集的空气源热泵方面论文有55篇，主要有：1、关于空气源热泵能耗评价问题为了评价和比较热泵机组与其它冷暖设备的能耗，大约有30篇论文涉及此问题。
介绍了适用于热泵机组能耗分析的理论与软件，根据空调冷负荷、室外干球温度、热泵出水温度等参数，采用温频数法，求解热泵供冷全年能耗。
在求解热泵冬季能耗时，除考虑空调热负荷、热泵出水温度、室外干球温度外，还把室外相对湿度（即温湿频数）考虑到热泵供热性能中，软件经工程实例计算，与实际耗能量有较好的吻合，为能耗评价提供了一种方法。
2、风冷热泵机组的选用目前设计选用风冷热泵冷热水机组，常根据计算得到的冷热负荷，考虑同时使用系数及冷（热）量损耗系数后，按机组铭牌标定值选择机组台数。
由于空气源热泵机组的产冷（热）量随室外参数的改变而变化，这种选择方法可能造成机组选得过大，造成浪费；或者选得过小，使供冷（热）量不足，达不到使用要求。
为此建议采用空调的逐时冷热负荷和热泵机组的供热供冷能力的逐时变化曲线对照选择，会得到比较满意的结果。
3、热泵机组冬季除霜空气源热泵冬季供热运行时，最大的一个问题就是当室外气温较低时，室外侧换热器翅片表面会结霜，（需要采取除霜措施）。
根据有关文献摘录，经二年的现场跟踪测试，其结果是除霜损失约占热泵总能耗损失的10.2%，而由于除霜控制方法问题，大约27%的除霜功能是在翅片表面结霜不严重，不需要除霜的情况下进入除霜循环的。
设计选型手册 MR系列热回收模块式风冷冷(热)水机组 格力中央空调 第二章 MR系列热回收模块式风冷冷（热）水机组 一 产品概述
1、机组简介 LSR－□/RS□SAS机组是由多台风冷冷热水模块单元组合而成的空调热水机组。各单元模块的形式、性能可以完全相同，也可以不同。机组可由1~8个模块组合而成，从而形成热水制热量在70～560 kW范围的多种规格的空调热 水机。 格力MR系列热回收模块式风冷冷（热）水机组具有五种工作模式
制冷＋热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经 过热回收换热器后热量在里面全部回收后，制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。这样，经蒸发器的冷媒水被冷却，而被送入空调区域。 制热+热水循环模式：制空调热水和生活热水交替进行，压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，部分时间在热回收换热器中回收，部分时间在制热换热器中制热水，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。这样，通过交替进行实现了制热+热水功能。 制冷循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，在冷凝器 （风冷式换热器）中向环境散热，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。这样，经蒸发器的冷媒水被冷却，而被送入空调区域。 制热循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经四通阀 后直接进入壳管换热器中向冷媒水放出热量，从而产生制热效果，被冷凝后的制冷剂液体流经膨胀阀节流降压，在风冷式换热器中吸收环境的热量而蒸发，再吸入压缩机构成热泵循环。 制热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热 回收换热器后热量在里面全部回收后，制冷剂液体经膨胀阀节流降压流入蒸发器（风冷式换热器），在风冷式换热器中吸收环境的热量而蒸发，再被压缩机吸入压缩，开始了新的循环。
格力空调热水机结构紧凑、外形尺寸小、起吊费用低。风冷式设计为用户节省了冷却塔、冷却水泵等工程 投资。机组采用最新型的全中文微电脑控制系统对机组的运行进行智能化控制，最新型的全中文微电脑控制系统能自动地按照负荷的大小启动相应台数的单元模块，使负荷从最小到最大的变化过程中，可实现多级能量调节及单元模块间负荷的均匀分配，机组的输出与负荷均能保持最佳匹配，真正达到了最佳节能运行。
格力空调热水机组广泛用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、大型群居宿 舍楼及厂房等各类建筑物，尤其对噪声和周围环境有较高要求、不允许安装锅炉、不易安装冷却塔等特殊场合，格力空调热水机组是最佳选择。 设计选型手册 MR系列热回收模块式风冷冷(热)水机组 格力中央空调 1 2、产品特点
高效节能：由于机组具备热回收功能，且在低水温时能够实现100％热回收，回收量大，机组制冷全热回收时的综合能效比可以达到6.0以上。
任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组 通讯，协调整个系统按需工作。这是格力中央空调专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
热气直通结构：蒸发器底部直通高温排气，既可以防止蒸发器底部融霜水结成冰，又可以加强蒸发器在低温工况下的蒸发量，加强机组的低温制热性能。这是格力中央空调专利技术之二,该项技术能够加强机组低温制热的稳定性，拓宽了机组低温制热的工况范围，机组可以在低至-15℃温度下稳定制热。
智能化霜模式：系统采用先进的智能化霜模式，冬季制热制热水时智能除霜，化霜迅速彻底。
化霜前 化霜后 ◆ 超强兼容性：同型号和不同型号之间可以任意组合，每个系统可以组合8个模块。 全封闭涡旋式压缩机：在同级制冷量中，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。
强保护：先进的微电脑控制系统安全保护功能齐全，具有强大的故障自诊断功能。 可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。 体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。 低噪音：运转噪音低，振动小，适合各类型工程。 低维修费用：机组特有的结构，保养，维修方便，维护费用低。 设计选型手册 MR系列热回收模块式风冷冷(热)水机组
格力中央空调 2 3、产品命名规则 LS R－ □/ RS□ S A S 电源形式：单相-省略；三相-S；电加热-D 设计序号：以A、B、C…排列 压缩机系统：双系统-S；单系统-省略 热回收量：数字kW 热水机组代号 名义制冷量：数字kW 机组功能代号：R为热泵机组，单冷机组不表示 冷水机组代号 型号示例： LSR-60/RS70SAS表示名义制冷量为60kW机组热水制热量为70kW采用双系统三相电源的A系列空调热水机
二 产品性能与规格 1、 产品外形图
LS（R）-60/RS70SAS 设计选型手册 MR系列热回收模块式风冷冷(热)水机组
格力中央空调 3 2、 产品性能参数表
型号 LSR－60/RS70SAS LS－60/RS70SAS
制冷量 kW 60 60 制冷全热回收量 kW 68 68 制冷部分热回收量 kW 10～62 10~62 制热量(热泵、热水) kW 70 / 机组制冷功率 kW 20.3 20.3 机组制热功率（热泵、热水） kW 20.0 / 噪声 dB(A) 67 67 电源 380V～ 3N 50Hz 运转控制 微电脑全自动控制，运行状态显示，异常状态报警
安全装置 高低压开关，防冻结开关，过流保护开关，相序保护器，压缩机过热保护装置，软件延时启动压缩机保护
压缩机形式 全封闭涡旋式柔性压缩机 制冷剂 R22 充注量 kg 28×2 12×2
水路系统
水量 m3/h 11.2 水阻力损失 kPa 10 水侧换热器 高效壳管式换热器 最高承压 MPa 1 空调进出水管径 mm DN65 热回收进出水管接口 Rp2-1/2 空气 系统 空气侧换热器 高效翅片盘管式
风机额定功率 W 1150×2 外形尺寸
宽 mm 2110 深 mm 1100 高 mm 2140 机组总重量 kg 1100 1050 用户选配 辅助电加热 kW 15X2 /
说明：1、机组按照国家标准GB/T18430.1-2001进行设计，制造，检验； 2、此性能参数表中数据在名义工况下测试所得。 3、部分热回收因水温和环境温度的变化，热回收能力变化较大，具体参照能力修正表。 4、具体机组参数请以铭牌参数为准 5、如有特殊要求，请另行联系。 设计选型手册 MR系列热回收模块式风冷冷(热)水机组 格力中央空调 4 名义工况时的温度条件 项目 水侧 空气侧 空调进水温度（℃） 空调出水温度（℃） 生活用热水 进水温度（℃） 生活用热出水温度（℃） 干球温度（℃） 湿球温度（℃）
制冷 12 7 —— —— 35 —— 热泵制热 40 45 40 45 7 6
3、 产品能力修正 不同环境温度、空调出水温度和生活用热水出水温度下能力曲线图
LS（R）-60/RS70SAS制冷量修正线图 LSR-60/RS70SAS制热量修正线图 LS（R）-60/RS70SAS部分热回收能力修正线图 设计选型手册 MR系列热回收模块式风冷冷(热)水机组
格力中央空调 5 三 产品安装 1、安装基础与环境 为确保机组的正常运行和防止故障，安装工作必须由具备一定制冷空调知识并有相当经验的技师承担，安装前应仔细阅读安装说明书。 1)、安装位置 应位于室内外有充足新风的地点，并考虑地基的承重； 保证机组有足够的空间，以利于进风和设备维护； 机组上方不能有遮挡物； 机组地面应预留排水地沟。 2)、机组及管路安装 正确连接管路及电源线路； 机组安装应采用橡胶减振垫﹑橡胶软接头等，以满足噪音及振动要求； 热泵机组在环境温度低于0°C运行时，必须添加防冻液来防冻； 机组吊装必须使用指定的吊装孔吊运，吊装时应注意保护机组，严禁碰伤管路。
2、外形尺寸 LSR-60/RS70SAS
空调进水空调出水DN65法兰 进风进风出风
热水进水热水出水
