伺服油缸结构

液压油缸的结构及工作原理液压油缸是一种主要应用于机械和工业设备的液压系统中的元件，它是一种能够将压缩空气或液体转化为基于压力驱动的直线运动的装置。

在现代工业中，液压油缸广泛应用于各种机械、机床、冶金设备、造船、军工以及石油化工等领域。

此篇文章将详细介绍液压油缸的结构与工作原理。

一、液压油缸的结构液压油缸主要由缸筒、缸盖、活塞、密封圈、杆等基本部件构成。

1.缸体：缸体是液压油缸内的主体部件，通常采用无缝钢管或铸造而成，其内壁平滑。

缸体与缸盖固定在一起，并通过螺纹或卡簧连接到其他部件上。

2.缸盖：缸盖是液压油缸顶部的盖子，通常由铁或铝制成，固定在缸体的一端，用于密封和支撑活塞，并与其他部件形成紧密连接。

在缸盖上还配有进口和出口，用于液体的顺序进入和排出。

3.活塞：活塞是一个密封工作的部件，它与缸体紧密相连，并与缸体内的密封形成密封腔，防止液压油泄漏或外部杂质的进入。

活塞与杆连接，使其能够与缸体内的液体进行压力交换。

活塞杆可以分为单向杆、双向杆、中空杆等多个种类。

4.密封圈：密封圈是液压油缸中的重要部件，用于防止液体泄漏，保证油缸的密封性。

密封圈通常由丁基橡胶、氟橡胶或聚氨酯等材料制成，具有良好的耐油性和耐高温性能。

5.杆：杆是活塞的延伸部分，将活塞上的力传递给其他部件。

杆的材料通常采用高强度合金钢或不锈钢等材料。

二、液压油缸的工作原理液压油缸的工作公式为：F=S×P，其中F是作用在杆上的力，S是活塞面积，P是压力。

液压油缸的工作原理是通过压力传输介质（一般为液体）的作用，来实现液压能量的转换，从而驱动活塞杆实现直线运动。

具体来说，当压力传输介质进入液压油缸时，液体将会推动活塞向前运动，压缩空气或液体同时驱动活塞杆，并将杆上的力传递给机械设备或其他装置。

当液体被冲出时，活塞杆将返回原位置，完成一个工作周期。

在液压油缸的工作过程中，液体需要保持在一定的压力范围内，以确保液压油缸的稳定工作。

在设计液压系统时，需要合理调整压力、流量和工作介质的选择，从而达到最佳的操作效果。

Q/HC企业标准Q/HC 001-2014油缸设计规范2014-08-25发布2014-09-01实施XX公司发布目录1 范围 ......................................................................2 规范性引用文件.............................................................3 油缸基本构成...............................................................4 油缸分类 ..................................................................5 油缸设计原则...............................................................6 油缸总体结构设计...........................................................6.1 油缸主参数确定.......................................................6.1.1 工作压力确定...................................................6.1.2 油缸缸径确定...................................................根据载荷力和油缸工作压力计算油缸缸径.............................根据油缸运行速度和油缸油液流量计算油缸缸径.......................6.1.3 油缸杆径确定...................................................根据强度要求计算油缸杆径.........................................根据速比要求计算油缸杆径.........................................6.1.4 行程、安装距确定...............................................6.2 油缸安装形式确定.....................................................6.3 油缸内部结构确定.....................................................6.3.1 活塞与活塞杆连接方式...........................................6.3.2 导向套与缸筒连接方式...........................................6.4 油缸密封系统确定.....................................................6.4.1 动密封.........................................................活塞密封方式......................................................活塞杆密封方式....................................................防尘密封方式......................................................6.4.2 静密封方式.....................................................6.5 油缸支撑系统确定.....................................................6.5.1 支撑环材料确定.................................................6.5.2 支撑环参数确定.................................................支撑环厚度确定....................................................支撑环宽度确定....................................................6.6 油缸其它装置确定.....................................................6.6.1 缓冲装置确定...................................................恒节流型缓冲装置.................................................变节流型缓冲装置..................................................浮动自调节流型缓冲装置............................................弹簧缓冲装置......................................................卸压缓冲装置......................................................6.6.2 排气装置确定...................................................6.7 油缸内部油路及其接口件确定...........................................6.7.1 油缸进出油方式确定.............................................6.7.2 油路接口件确定.................................................6.8 油缸装配总图绘制规范.................................................6.8.1 总图中包括的内容...............................................6.8.2 总图绘制规范...................................................7 油缸标准零件设计...........................................................7.1 缸筒设计.............................................................7.2 缸底设计.............................................................7.3 安装法兰设计.........................................................7.4 铰轴设计.............................................................7.5 油路接口件设计.......................................................7.6 活塞杆设计...........................................................7.6 活塞设计.............................................................7.7 导向套设计...........................................................7.8 其它小件设计.........................................................8 油缸总体设计...............................................................8.1 油缸组装.............................................................8.2 装配工程图绘制.......................................................8.3 零部件校核计算....................................................... 附录A （规范性目录）油缸主要参数优选表....................................... 附录B （规范性目录）油缸常用材料性能及规格优选表............................. 附录C （规范性目录）缸径杆径优选表........................................... 附录D （规范性目录）油缸标准零件命名规范..................................... 附录E （规范性目录）图号编制规定............................................. 附录F （规范性目录）设计用螺纹规格........................................... 附录G （规范性目录）环缝焊焊接坡口设计规范................................... 附录H （规范性目录）油缸标准零件技术要求..................................... 附录I （规范性目录）产品图样设计补充规定.....................................油缸设计规范1 范围本标准规定了油缸设计的基本构成、分类、设计原则、总体结构设计、零件设计及关键零件强度校核方法。

AGC液压系统在中厚板轧机中的构成解析摘要介绍了中厚板材2800 mm精轧机液压AGC系统构成并对其进行分析。

关键词基础自动化；液压；TDC；绝对AGC；相对AGC；通讯中厚板轧机钢板厚度自动控制液压AGC系统，是我国冶金行业近十几年来新发展起来的一项高新技术。

它主要是在动态下能消除钢板的厚度波动，有效的控制钢板的同板差和异板差，提高钢板的厚度精度；改善板型，提高钢板的平直度，减少切损；实现厚度负偏差轧制，提高成材率，降低生产成本；预报钢板机械性能，提高钢板的性能合格率。

我厂2800mm中厚板精轧机液压AGC系统包含：伺服油缸、伺服阀组与车间管路、液压站以及控制部分的基础自动化和过程计算机、电动压下装置等内容。

AGC有两种工作方式：绝对AGC和相对AGC。

我厂在用的液压AGC属相对AGC 。

液压AGC控制方式主要通过液压缸位置控制和液压缸压力控制两套闭环系统，完成板材的厚度自动控制，保证钢板的同板差。

1系统组成1.1电气系统构成基础自动化控制计算机系统主要功能是采集各类信号进行综合处理，从而满足生产工艺要求。

1）西门子SIMATIC TDC全数字控制系统，使包括CPU板、通讯板、输入输出板，满足液压AGC基础自动化工艺要求。

主要功能有：电动压下逻辑控制；EAPC；液压压下逻辑控制；HAPC，液压压力自动控制；HAGC包括：锁定AGC、绝对值AGC；轧机刚度自动测量、计算功能；压下规程程序控制；轧制状态判断；自动咬钢、甩钢控制；油膜厚度自动补偿控制；主传动速度设定及操作控制；快速抬辊；头尾温度补偿；模拟和自诊断功能；数据通讯；恒压、过压、过压差、超辊缝差及零位的保护与报警，油缸限位保护与报警。

①SIMATIC TDC 由一个或多个模板机架组成，其中可以插入所需模板。

多处理器运行方式可以实现性能的几乎无限制扩展。

使用SIMATIC TDC，可以工厂操作员的指令变得高效、简捷而经济。

②SIMATIC TDC的突出特性：模块化的系统结构，硬件可扩展；采样时间间隔短，可达100us，特别适用动态控制任务；中央处理器采用64位结构，具有最大性能；同步多处理器运行，每个机架最多可有20个CPU；可最多同步耦合44个机架。

伺服电缸设计计算伺服电缸是一种能够将电能转换为机械能的装置，广泛应用于各个领域，如工业自动化、航空航天、医疗设备等。

它具备精确控制、高效运行和可靠性强等特点，因此备受青睐。

伺服电缸的设计计算是确保其性能和功能的关键步骤。

在进行设计计算时，需要考虑以下几个方面。

首先是负载计算。

负载是指伺服电缸需要承受的力或重量。

在计算负载时，需要考虑应用场景的实际需求，比如所需的最大负载、工作周期等。

通过确定负载，可以选择合适的电机和驱动器，以及适当的传动系统。

其次是速度和加速度的计算。

速度和加速度是伺服电缸运动过程中重要的参数。

根据应用需求，可以计算出所需的最大速度和加速度。

在计算过程中，需要考虑电机和驱动器的性能，以及传动系统的效率和响应时间。

接下来是行程计算。

行程是指伺服电缸能够移动的距离。

在进行行程计算时，需要考虑应用场景的空间限制和要求。

通过确定行程，可以选择合适的伺服电缸长度和尺寸。

还需要进行功率和效率计算。

功率是指伺服电缸在工作过程中所消耗的能量。

在计算功率时，需要考虑电机和驱动器的额定功率以及传动系统的效率。

效率是指伺服电缸转换电能和机械能的比例。

通过计算功率和效率，可以评估伺服电缸的能效。

最后是控制系统的设计计算。

控制系统是伺服电缸实现精确控制的关键组成部分。

在设计控制系统时，需要考虑控制器的性能和功能，以及传感器的精度和灵敏度。

通过合理设计控制系统，可以实现伺服电缸的精确运动控制。

在进行伺服电缸设计计算时，需要充分考虑应用场景的需求和要求。

同时，还需要根据实际情况选择合适的电机、驱动器和传动系统，以及设计合理的控制系统。

通过科学的设计计算，可以确保伺服电缸的性能和功能达到预期目标，提高工作效率和运行稳定性。

伺服电缸的设计计算是确保其性能和功能的重要步骤。

在进行设计计算时，需要考虑负载、速度、加速度、行程、功率、效率和控制系统等多个方面。

通过科学的设计计算，可以实现伺服电缸的精确控制和高效运行，满足各个应用领域的需求。

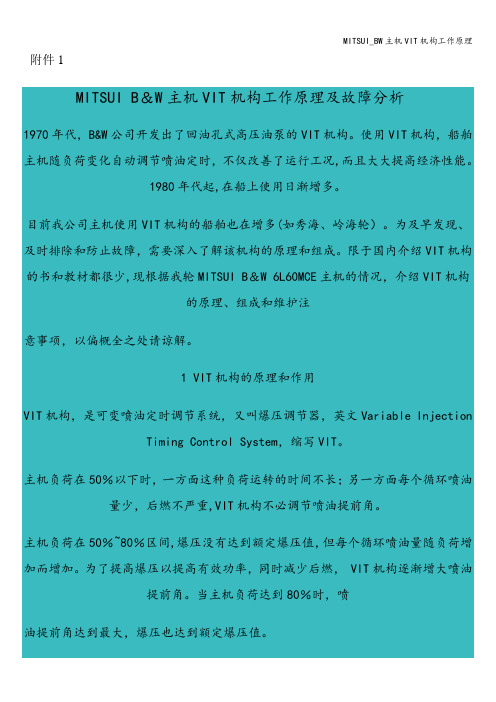

附件1MITSUI B＆W主机VIT机构工作原理及故障分析1970年代，B&W公司开发出了回油孔式高压油泵的VIT机构。
