东海西湖凹陷致密砂岩气藏高含水特征及产水机理探讨钟韬;夏瑜;刘创新;单理军;高红艳【摘要】探井测试及开发井生产阶段大量产水严重制约西湖凹陷致密砂岩气藏的经济有效开发.利用岩芯核磁共振实验及“双饱和度”测井评价方法,分析气藏高含水特征及高含水地质成因,并探讨气藏产水机理,为气藏开发阶段有效防水治水提供依据.结果表明:西湖凹陷致密砂岩气藏高含水特征主要表现为“双高”特征,即高束缚水饱和度和高可动水饱和度;储层微细孔喉发育造成气藏束缚水饱和度高,而成藏时天然气充注程度较低则造成气藏可动水饱和度高;气藏含水饱和度高于临界水饱和度,在压差的驱动下可动水随天然气一起流动是气藏产水主要原因,同时如果生产压差过大,会导致部分束缚水转化为可动水,加剧产水程度.控制合理的生产压差是降低西湖凹陷高含水致密砂岩气藏产水风险和延长气井稳产期的重要手段.【期刊名称】《天然气勘探与开发》【年(卷),期】2018(041)003【总页数】6页(P75-80)【关键词】西湖凹陷;致密砂岩气藏;高含水特征;产水特征;产水机理【作者】钟韬;夏瑜;刘创新;单理军;高红艳【作者单位】中海石油(中国)有限公司上海分公司;中海石油(中国)有限公司上海分公司;中海石油(中国)有限公司上海分公司;中海石油(中国)有限公司上海分公司;中海石油(中国)有限公司上海分公司【正文语种】中文0 引言致密砂岩气藏几乎遍布世界所有产气盆地，我国致密砂岩气藏也具有分布范围广、地质储量大的特点。
目前国内通常将绝对渗透率小于或等于1 mD，孔隙度小于或等于12%，含水饱和度大于等于40%的气藏定义为致密气藏[1]。
近年来西湖凹陷已成为东海陆架盆地油气勘探开发的主战场，古近系始新统平湖组和渐新统花港组是主要目的层系。
三角洲沉积体系的普遍发育使得砂岩储层分布广泛[2]，但由于储层埋深大，成岩演化程度高，导致储层致密化，气藏类型以致密气藏为主，并且探井压裂测试以及开发阶段气藏产水现象普遍，产水问题严重制约着西湖凹陷致密砂岩气藏的经济有效开发，气藏高含水特征及地质成因机理不清，产水机理尚不明确。
西湖凹陷深层低渗-致密气藏“甜点”类型划分及成因探讨赵仲祥;董春梅;林承焰;张宪国;段冬平;黄鑫;曾芳【摘要】低渗-致密气藏开发的关键是“甜点”的识别和预测,为探索海上少井、深层低渗-致密气藏“甜点”类型及成因,指导油气田勘探开发,利用岩心观察,铸体、阴极发光、扫描电镜等薄片鉴定,粒度分析,核磁共振,高压压汞,恒速压汞,孔渗测试和元素分析等多种手段对东海陆架盆地西湖凹陷X气田“甜点”进行研究.首先对研究区“甜点”定义进行探讨,并根据理论产能、物性、孔隙结构和束缚水含量将“甜点”分为3类:Ⅰ类“甜点”为高产气藏,以Ⅰ类孔隙结构为主,束缚水饱和度大多处于22％～57％;Ⅱ类“甜点”为中产气藏,储层中主要发育Ⅱ类孔隙结构,其次为Ⅰ类孔隙结构,少见Ⅲ类孔隙结构,束缚水饱和度大多处于45％～55％;Ⅲ类“甜点”为低产气藏,主要以Ⅲ类孔隙结构为主,发育少量Ⅳ类孔隙结构,束缚水饱和度大多处于45％～55％.认为Ⅰ类和Ⅱ类“甜点”能够实现现阶段经济有效开发,Ⅲ类“甜点”为后期开发的“潜力层”.研究认为,埋深是控制“甜点”发育的决定性因素,研究区4000 m以深基本不发育Ⅰ类和Ⅱ类“甜点”;沉积环境是控制“甜点”发育的内因;事件性沉积作用及成岩作用是Ⅰ类和Ⅱ类“甜点”的重要影响因素;溶蚀作用是Ⅲ类“甜点”的主控因素;构造运动是研究区气藏“甜点”形成和保存的必要条件.【期刊名称】《石油与天然气地质》【年(卷),期】2018(039)004【总页数】13页(P778-790)【关键词】“甜点”分类;“甜点”成因;深层;低渗-致密气藏;西湖凹陷;东海陆架盆地【作者】赵仲祥;董春梅;林承焰;张宪国;段冬平;黄鑫;曾芳【作者单位】中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油大学(华东)山东省油藏地质重点实验室,山东青岛266580;中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油大学(华东)山东省油藏地质重点实验室,山东青岛266580;中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油大学(华东)山东省油藏地质重点实验室,山东青岛266580;中海石油(中国)有限公司上海分公司,上海200000;中海石油(中国)有限公司上海分公司,上海200000;中国石油大学(华东)地球科学与技术学院,山东青岛266580【正文语种】中文【中图分类】TE122.3随着全球经济的快速发展，人类对资源的需求不断增长。

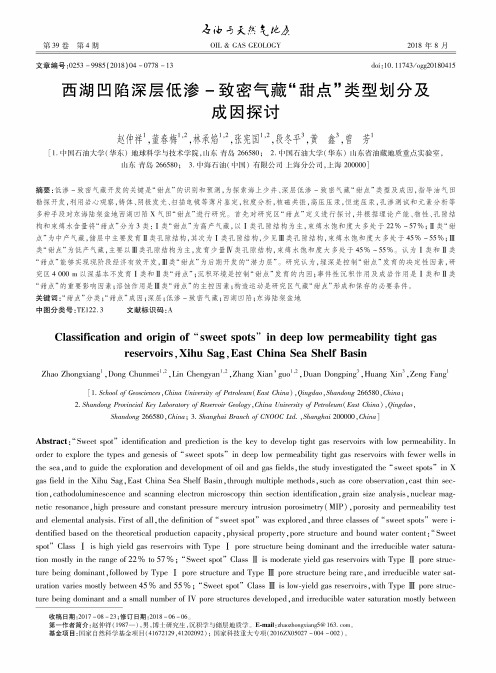

石士七欠故KJtJk第39卷第4期OIL & GAS GEOLOGY2018年8月文章编号:0253 -9985(2018)04-0778-13d o i:10.11743/o g g2*******西湖凹陷深层低渗-致密气藏“甜点”类型划分及成因探讨赵仲祥\董春梅1!2,林承焰1!2,张宪国1!2,段冬平"，黄鑫",曾芳1[1.中国石油大学（华东％地球科学与技术学院，山东青岛266580; 2.中国石油大学（华东％山东省油藏地质重点实验室，山东青岛266580; 3.中海石油（中国％有限公司上海分公司，上海200000]摘要:低渗-致密气藏开发的关键是“甜点”的识别和预测，为探索海上少井、深层低渗-致密气藏“甜点”类型及成因，指导油气田勘探开发，利用岩心观察，铸体、阴极发光、扫描电镜等薄片鉴定，粒度分析，核磁共振，高压压汞，恒速压汞，孔渗测试和元素分析等多种手段对东海陆架盆地西湖凹陷X气田“甜点”进行研究。
首先对研究区“甜点”定义进行探讨，并根据理论产能、物性、孔隙结构和束缚水含量将“甜点”分为3类&I类“甜点”为高产气藏，以I类孔隙结构为主，束缚水饱和度大多处于22%〜57%;"类“甜点”为中产气藏，储层中主要发育"类孔隙结构，其次为I类孔隙结构，少见#类孔隙结构，束缚水饱和度大多处于45%〜55%;#类“甜点”为低产气藏，主要以#类孔隙结构为主，发育少量$类孔隙结构，束缚水饱和度大多处于45%〜55%。
认为I类和"类“甜点”能够实现现阶段经济有效开发，#类“甜点”为后期开发的“潜力层”。
研究认为，埋深是控制“甜点”发育的决定性因素，研究区4 000 m以深基本不发育I类和"类“甜点”；沉积环境是控制“甜点”发育的内因；事件性沉积作用及成岩作用是I类和"类“甜点”的重要影响因素；溶蚀作用是#类“甜点”的主控因素；构造运动是研究区气藏“甜点”形成和保存的必要条件。

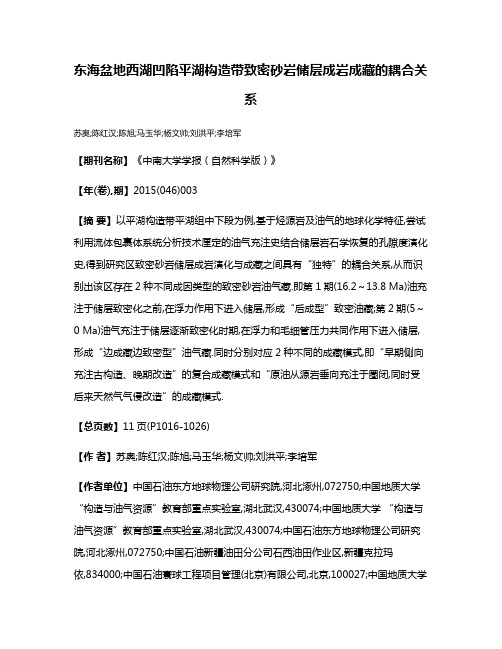

东海盆地西湖凹陷平湖构造带致密砂岩储层成岩成藏的耦合关系苏奥;陈红汉;陈旭;马玉华;杨文帅;刘洪平;李培军【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2015(046)003【摘要】以平湖构造带平湖组中下段为例,基于烃源岩及油气的地球化学特征,尝试利用流体包裹体系统分析技术厘定的油气充注史结合储层岩石学恢复的孔隙度演化史,得到研究区致密砂岩储层成岩演化与成藏之间具有“独特”的耦合关系,从而识别出该区存在2种不同成因类型的致密砂岩油气藏.即第1期(16.2～13.8 Ma)油充注于储层致密化之前,在浮力作用下进入储层,形成“后成型”致密油藏;第2期(5～0 Ma)油气充注于储层逐渐致密化时期,在浮力和毛细管压力共同作用下进入储层,形成“边成藏边致密型”油气藏.同时分别对应2种不同的成藏模式,即“早期侧向充注古构造、晚期改造”的复合成藏模式和“原油从源岩垂向充注于圈闭,同时受后来天然气气侵改造”的成藏模式.【总页数】11页(P1016-1026)【作者】苏奥;陈红汉;陈旭;马玉华;杨文帅;刘洪平;李培军【作者单位】中国石油东方地球物理公司研究院,河北涿州,072750;中国地质大学“构造与油气资源”教育部重点实验室,湖北武汉,430074;中国地质大学“构造与油气资源”教育部重点实验室,湖北武汉,430074;中国石油东方地球物理公司研究院,河北涿州,072750;中国石油新疆油田分公司石西油田作业区,新疆克拉玛依,834000;中国石油寰球工程项目管理(北京)有限公司,北京,100027;中国地质大学“构造与油气资源”教育部重点实验室,湖北武汉,430074;中国地质大学“构造与油气资源”教育部重点实验室,湖北武汉,430074【正文语种】中文【中图分类】TE122.2【相关文献】1.西湖凹陷YQ构造深部储层成岩作用与成藏关系 [J], 陈琳琳;李昆;黄龙泽2.东海盆地西湖凹陷中央反转构造带异常高压与油气成藏的耦合关系 [J], 陈智远;徐志星;徐国盛;徐防昊;刘金水3.东海盆地西湖凹陷平湖构造带超压系统与油气成藏 [J], 苏奥;杜江民;贺聪;余雁;王存武;罗金洋4.西湖凹陷中央反转构造带花港组致密砂岩储层成岩环境演变与孔隙演化 [J], 徐国盛;徐芳艮;袁海锋;丁圣斌;百成钢;周瑞琦5.东海盆地西湖凹陷平湖组煤系烃源岩条件及成烃模式 [J], 蒋一鸣;刁慧;曾文倩因版权原因，仅展示原文概要，查看原文内容请购买。
低渗透背景下西湖凹陷致密砂岩气藏的成藏条件彭己君;张金川;唐玄;张鹏;邓恩德;吕艳南【期刊名称】《地质科技情报》【年(卷),期】2015(34)3【摘要】东海盆地西湖凹陷天然气资源丰富,油气勘探发现古近系砂岩储层渗透率普遍较低,低渗透气藏在多个含油气构造均有分布且表现出致密砂岩气藏特征。
根据致密砂岩气藏成藏机理对西湖凹陷的石油地质条件进行了分析,并与致密砂岩气勘探开发程度较高的鄂尔多斯盆地进行了对比。
结果表明,低渗透砂岩大范围分布背景下西湖凹陷具备形成致密砂岩气藏的构造、沉积、气源岩、储层及封盖保存条件,埋深≥3 500m的古近系砂岩普遍进入致密储层阶段,是致密砂岩气藏发育的有利层位,与鄂尔多斯盆地在致密砂岩气藏形成的生-储-源储配置条件上具有一定的相似性。
综合分析认为,西湖凹陷初步具备形成致密砂岩气藏的地质条件。
【总页数】6页(P107-112)【关键词】致密砂岩气;成藏条件;古近系;西湖凹陷【作者】彭己君;张金川;唐玄;张鹏;邓恩德;吕艳南【作者单位】中国地质大学能源学院;国土资源部海洋油气资源与环境地质重点实验室【正文语种】中文【中图分类】P618.130.2【相关文献】1.致密砂岩气藏成藏新视角——两种类型致密气藏成藏条件与机理差异 [J], 姜振学;庞雄奇;张莺莺;信石印2.东海盆地西湖凹陷中西部低渗近致密—致密砂岩气成因、来源及运聚成藏 [J], 苏奥;陈红汉;吴悠;雷明珠;李倩;王存武3.西湖凹陷低渗-致密砂岩气藏储层特征及差异成因 [J], 黄导武;段冬平;刘彬彬;刘英辉;黄鑫4.渤海湾盆地黄骅坳陷板桥凹陷深层低渗透(致密)砂岩气藏充注特征及成藏过程[J], 赵贤正;卢异;曾溅辉;韩国猛;冯森;石倩茹;刘亚洲;付东立;王亚奴;宗杰5.致密砂岩气藏渗透率定量评价新方法及应用——以东海陆架盆地西湖凹陷X气藏为例 [J], 夏瑜;陈浩;姚锋盛;单理军;刘创新因版权原因，仅展示原文概要，查看原文内容请购买。
叠前同步反演技术在西湖凹陷低孔渗储层“甜点”预测中的应用秦德文;姜勇;侯志强;程超;孙永壮;胡伟【摘要】西湖凹陷目的层埋藏深,储层具有低孔渗特征,但局部发育物性相对好且含气的“甜点”储层,为有效刻画“甜点”储层的展布区域、优选勘探目标,开展了“甜点”地球物理预测技术的研究.通过岩石物理分析,找到了能够识别甜点储层的弹性敏感参数;研究采用分频迭代反演解决厚储层预测问题的思路,利用反演结果结合地质及岩石物理认识刻画了西湖凹陷C构造“甜点”储层分布范围,指导评价井位的部署.经钻探验证,预测结果得到了证实.【期刊名称】《油气藏评价与开发》【年(卷),期】2015(005)006【总页数】4页(P12-15)【关键词】西湖凹陷;低孔渗;甜点储层;叠前同步反演【作者】秦德文;姜勇;侯志强;程超;孙永壮;胡伟【作者单位】中海石油(中国)有限公司上海分公司,上海200030;中海石油(中国)有限公司上海分公司,上海200030;中海石油(中国)有限公司上海分公司,上海200030;中海石油(中国)有限公司上海分公司,上海200030;中海石油(中国)有限公司上海分公司,上海200030;中海石油(中国)有限公司上海分公司,上海200030【正文语种】中文【中图分类】P631.443西湖凹陷位于东海陆架盆地，是我国近海重要的富生烃凹陷，目前已在凹陷内发现多个油气田和含油气构造。
研究区C构造砂岩储层具有两个主要特征：一是目的层埋藏深，受压实作用的影响，致密砂岩储层普遍发育；二是主要目的层发育百米以上的厚储层且非均质性强，局部发育孔渗条件好的甜点储层[1-2]。
由于海上钻井成本高，低孔渗砂岩气藏测试开发难度大，因此，准确刻画甜点储层的分布范围、在致密储层中找到物性较好、含气饱和度高的有利储层实施钻探，是成功勘探的关键。
与叠后反演相比，叠前同步反演利用叠前地震道集中不同偏移距的振幅信息，计算相关的弹性参数，进而来预测储层分布并分析储层的性质。
60卷第4期（总第232期）2019年12月W.60No.4(Serial No.232)Dec.2019中国造船SHIPBUILDING OF CHINA文章编号；1000-4882（2019）04-0261-09地质与工程甜点预测技术在东海致密气开发中的应用秦德文，刘创新，曹冰，高红艳，夏瑜（中海石油（中国）有限公司上海分公司，上海200030）摘要东海油气田低渗天然气资源量占比较高，储层改造是低渗-致密气开发的重要手段，地质和工程的双甜点区预测是储层改造成功的关键.首先针对研究区储层横向变化快的难点，自主创新了基于AVO分频滤波的储层预测技术，提高了储层的空间分辨率，得到砂岩的展布特征，并与基于叠前反演的孔隙度及含气性预测结果相结合，得到地质甜点有利区.然后通过基于井震结合的三维岩石力学预测技术，得到脆性指数展布特征，进而得到工程甜点有利区.最后通过耦合地质甜点和工程甜点敏感参数，得到储层改造（双甜点）有利区.根据这些结果设计了先导试验井的井轨迹，并指导压裂参数优化.该先导试验井实现了砂岩的100%钻遇率，顺利完成八级压裂作业，压裂效果与预测结果吻合较好，验证了这项技术的可靠性.关键词：分频滤波；储层预测；地质甜点；工程甜点；井位设计中图分类号：TE5文献标志码：A0引言东海西湖凹陷低渗-致密气藏勘探开发潜力巨大，低渗-致密天然气资源量占比较高，约占总资源量的2/3以上。
低渗-致密气藏开发难度大，水平井分段压裂是开发的重要手段。
通过储层改造能大幅提高单井产能，实现经济有效的开发。
之前已在西湖凹陷的低渗储层对多口井进行储层水力压裂改造，仅一口井获得高产，其他井压裂均不理想，分析认为压裂不理想的结果主要与储层品质差和对地应力的认识不清有关。
因此预测储层的地质和工程参数展布特征、寻找“双甜点”（地质与工程甜点）有利区，是储层改造成功的关键，由于埋藏深、地质条件复杂，“甜点”预测难度较大。
在研究A区开展了东海第一口水平井多级压裂先导试验，来探索东海低渗气田致密气地质评价和储层改造技术，尤其是利用“双甜点”预测技术，优化水平井轨迹，提高储层改造效果，有效开发目的层致密气储量，完善技术方案，为实现低渗致密气经济有效的开发积累经验和提供技术储备。
地震属性预测西湖凹陷N构造“甜点”张丹妮;姜效典;邢军辉;李德勇;周海廷【期刊名称】《特种油气藏》【年(卷),期】2016(23)4【摘要】东海盆地西湖凹陷N构造花港组主要的天然气储层为致密砂岩,寻找相对高孔、高渗的“甜点”是该区勘探的关键.分析岩石物理特征,优选孔隙度、渗透率等测井参数,利用加权融合方法计算每口井的“甜点”因子,提取不同角道集分频数据体的多种属性,与“甜点”因子进行相关分析,将相关性高的地震属性进行加权融合得到“甜点”预测值,从而建立“甜点”储层—井—地震之间的联系.研究表明,绝对振幅组合、弧长等属性与井“甜点”因子相关性高,属性融合得到的甜点预测值可以精确描述N构造“甜点”的空间展布,结合沉积相分析,“甜点”分布于N构造中南部的分流河道砂体内.该研究可有效地在致密砂岩中寻找“甜点”,对西湖凹陷其他构造的“甜点”研究具有借鉴意义.【总页数】4页(P73-76)【作者】张丹妮;姜效典;邢军辉;李德勇;周海廷【作者单位】海底科学与探测技术教育部重点实验室,山东青岛266100;中国海洋大学,山东青岛266100;海底科学与探测技术教育部重点实验室,山东青岛266100;中国海洋大学,山东青岛266100;海底科学与探测技术教育部重点实验室,山东青岛266100;中国海洋大学,山东青岛266100;海底科学与探测技术教育部重点实验室,山东青岛266100;中国海洋大学,山东青岛266100;海底科学与探测技术教育部重点实验室,山东青岛266100;中国海洋大学,山东青岛266100【正文语种】中文【中图分类】TE143【相关文献】1.叠前同步反演技术在西湖凹陷低孔渗储层“甜点”预测中的应用2.西湖凹陷低渗储层"甜点"预测关键技术研究与应用——以黄岩A气田为例3.叠前反演在西湖凹陷致密砂岩储层"甜点"预测中的应用4.松辽盆地三肇凹陷青山口组页岩油地震甜点预测方法及应用5.西湖凹陷平北地区平湖组基于地震多属性的储层预测因版权原因，仅展示原文概要，查看原文内容请购买。
东海西湖凹陷古近系砂岩侵入体及其地质意义黄苓渝;张昌民;刘江艳;向小玲;徐发;侯国伟【期刊名称】《岩性油气藏》【年(卷),期】2015(027)005【摘要】在调研国外文献的基础上,通过对中国东海西湖凹陷的区域构造背景及岩心资料进行对比分析,认为在东海西湖凹陷中发育砂岩侵入体.研究区发育的砂岩侵入体包括大量泥岩碎屑、液化岩脉、泄水构造(碟柱状构造)、液化卷曲变形构造、重荷模与火焰状构造及球-枕状构造.从沉积学角度对砂岩侵入体的形成机制、岩心特征及其对石油地质的意义等方面进行了简要的讨论.砂岩的侵入能够形成特殊的侵入圈闭,并能极大地提高储层的孔隙度和渗透率,从而改善油气储层的储集物性.因此,正确认识并深入研究砂岩侵入体对岩性-地层油气藏的勘探开发具有重要意义.【总页数】7页(P74-80)【作者】黄苓渝;张昌民;刘江艳;向小玲;徐发;侯国伟【作者单位】长江大学地球科学学院,武汉430100;长江大学地球科学学院,武汉430100;长江大学地球科学学院,武汉430100;中国石油新疆油田分公司实验检测研究院,新疆克拉玛依834000;中海石油(中国)有限公司上海分公司,上海200030;中海石油(中国)有限公司上海分公司,上海200030【正文语种】中文【中图分类】TE122.2+21【相关文献】1.东海西湖凹陷古近系砂岩骨架颗粒构成及控制因素 [J], 蔡华;张建培;余逸凡2.东海西湖凹陷古近系砂岩骨架颗粒构成及控制因素 [J], 蔡华;张建培;余逸凡;3.东海西湖凹陷中央反转构造带古近系花港组致密砂岩储集层控制因素 [J], 徐昉昊; 徐国盛; 刘勇; 张武; 崔恒远; 王亦然4.东海西湖凹陷中央反转构造带古近系花港组致密砂岩储集层裂缝发育特征与油气成藏关系 [J], 周心怀; 徐国盛; 崔恒远; 张武5.东海西湖凹陷P油田古近系始新统沉积模式及油气地质意义 [J], 牛涛;范廷恩;范洪军;马淑芳;蔡文涛;解超因版权原因，仅展示原文概要，查看原文内容请购买。
东海西湖N区块致密砂岩气藏甜点预测研究李久娣【摘要】东海西湖N区块HG组H3b段为致密砂岩储层,具有砂体厚度大、低孔、低渗及横向差异变化大等特点,致密砂岩与泥岩、优质储层分布与含气性变化比较快,寻找物性较好、含气丰度较高的砂岩\"甜点\"是该区天然气高效开发的关键所在.在砂体、储层、含气性岩石物理特征综合研究基础上,探索了一套基于敏感弹性参数优选与合成的甜点预测技术,采用砂体优质储层含气优质储层逐级递进预测流程,达到准确预测甜点的目的.利用叠前资料反演纵波阻抗、纵横波速度比数据体,采用坐标旋转技术合成具有岩性区分识别能力的砂泥岩SynVp Vs敏感属性参数,该参数可用来识别砂泥岩;利用优质储层的低纵波阻抗值特征划分识别优质储层;利用E/λ(杨氏模量与拉梅参数比值)含气性敏感属性参数预测优质储层含气性.实际应用结果表明,该方法在一定程度上降低了多解性,提高甜点预测的准确性和精度.【期刊名称】《石油物探》【年(卷),期】2019(058)003【总页数】9页(P444-452)【关键词】致密砂岩气;优质储层;含气性;敏感弹性参数;坐标旋转;叠前反演;甜点预测【作者】李久娣【作者单位】中国石油化工股份有限公司上海海洋油气分公司油气开发管理部,上海 200120【正文语种】中文【中图分类】P631随着非常规油气勘探开发的逐渐深入,致密砂岩气已成为全球天然气勘探开发的重点目标之一。
目前关于致密砂岩气藏“甜点”定义还没有统一的标准,但气藏开发中,储层评价级别一般根据测井资料的孔隙度和渗透率大小进行划分,“甜点”储层一般对应的是相对高孔、高渗段,大部分油气都聚集于这些“甜点”储层中[1]。
近年来,国内外学者对致密砂岩气“甜点”进行了相关研究。
DOMENICO[2]认为地层流体影响纵横波速度比;SMITH等[3]和FATTI等[4]基于CASTAGNA泥岩基线方程[5]提出了流体因子的概念,并利用其进行含气性检测;GOODWAY等[6]建立了利用拉梅参数(λ,μ)、密度(ρ)进行流体预测的方法,采用地震反演得到的λρ和μρ进行孔隙流体和岩性的描述,具有一定的优越性;RUSSELL等[7]在Biot-Gassmann 方程的基础上改进了纵波速度方程,提出了将密度(ρ)与孔隙流体项f的乘积ρf作为流体因子参数进行流体识别的方法;许翠霞等[8]通过对松辽盆地英台气田致密砂岩气研究,认为利用拉梅参数与横波速度比值(λ/vS)进行气层识别的精度高,其识别结果与测井解释结果吻合较好,能够提高气层识别能力;印兴耀等[9]研究了包含Gassmann流体项的弹性阻抗公式,并基于此提出了孔隙流体参数叠前反演方法;洪忠等[10]通过岩石物理建模和贝叶斯判别结合叠前反演结果等预测致密碎屑岩气藏的岩性及流体概率,提高了岩性及流体识别的成功率;刘力辉等[11]将坐标旋转技术用于地震物相的分析,并通过射线弹性阻抗反演进行“甜点”储层预测;SHARMA 等[12]提出采用Eρ参数检测页岩脆性,发现其对岩性更加敏感;MARK等[13]对比泊松比和密度属性,提出了泊松阻抗的概念,指出旋转纵波阻抗和横波阻抗交会图的坐标轴可以有效区分任意两种岩性流体类型,提高岩性和流体识别的精度。
目前在多类“甜点”预测方法应用过程中依然存在两点不足:①岩性区分过程中大多是基于阻抗、纵横波速度比等单一岩石物理弹性参数进行岩性识别划分;②流体识别的叠前弹性参数包含了密度项,受制于密度反演的稳定性,流体识别精度受到影响。
东海西湖N区块HG组H3b段是该地区主力产气层段,岩性以致密砂岩和泥岩为主,该储层段具有低孔、低渗且横向变化差异大等特点,有效砂体纵向叠置模式复杂,而且致密砂岩与泥岩阻抗差异较小,难以区分[14]。
此外,由于弹性参数和地震属性受不同因素影响,对“甜点”的敏感程度亦存在差异,因此需要进一步研究可以用于提高致密气藏“甜点”识别精度的方法和技术。
本文根据研究区H3b段岩石物理特征,开展了敏感参数的对比及优选,在叠前同时反演基础上利用坐标旋转合成砂泥岩SynVpVs属性及E/λ属性,并利用这些属性对西湖凹陷N区块致密砂岩气“甜点”进行了预测,取得了较好的结果。
1 储层基本特征1.1 基本地质特征东海西湖N区块位于西湖凹陷中央背斜带玉泉构造带中部(图1),是一个挤压应力作用下形成的大型反转背斜构造,研究区于2014年在X1井H3b段获得勘探突破,天然气产量51.3×104m3/d。
储层埋深在3600～4000m之间,发育大套砂体夹有部分泥岩,砂岩厚度为90～130m,呈现巨厚砂的特点。
储层整体致密,孔隙度7.0%～18.3%,平均值为9.5%,渗透率在(0.01～261.00)×10-3μm2,底部存在0～30m厚、孔隙度大于10%、渗透率大于5×10-3μm2物性相对较好的条带,含气性变化较大(图2),是研究区主力开发层段。
图1 研究区位置1.2 岩石物理特征H3b段致密砂岩储层的纵波速度为3500～5200m/s,横波速度为2100～3400m/s,纵横波速度比为1.40～1.83,密度为2.25～2.65g/cm3;泥岩的纵波速度为3300～4900m/s,横波速度为1800～2900m/s,纵横波速度比为1.60～1.95,密度为2.55～2.72g/cm3。
砂岩与泥岩之间阻抗差异小,纵横波速度比值域存在一定差异(图3)。
H3b段致密砂岩储层中,干层段纵波速度为4200～5200m/s,横波速度为2500～3400m/s,密度为2.40～2.65g/cm3;相对高孔渗砂岩纵波速度为3600～4600m/s,横波速度为2100～2900m/s,密度2.28～2.55g/cm3;含水层段纵波速度为3650～4350m/s,横波速度为2100～2700m/s,密度为2.31～2.45g/cm3;产层段纵波速度3600～4400m/s,横波速度为2300～2700m/s,密度2.28～2.45g/cm3(图4、图5和图6)。
研究区致密砂岩储层中的相对高孔渗砂岩纵波速度相对较低,纵波阻抗值小,含气水层与产气段纵波阻抗值无明显差异。
图2 X3—X1井测井解释连井剖面(1mD≈10-3μm2)图3 砂岩与泥岩纵横波速度比对比图4 砂岩、泥岩、高孔渗储层、干层、产气层及含水层纵波速度对比图5 砂岩、泥岩、高孔渗储层、干层、产气层及含水层横波速度对比图6 砂岩与泥岩、高孔渗储层、干层、产气层及含水层密度对比2 “甜点”敏感参数研究储层岩石物理弹性参数对岩性、物性、含气性的敏感程度是开展研究区地球物理反演的基础和解决地质问题的关键[15]。
地质条件的差异导致划分岩性、物性及含气性的弹性参数亦千差万别,通过弹性参数的对比分析可以从大量样本中选取敏感参数及门槛值进行定量表征。
2.1 坐标旋转砂岩敏感参数研究与合成处理对H3b段岩石物理特征进行分析后发现:砂岩、泥岩纵波阻抗重叠范围大,砂岩和泥岩无明显的优势聚集区间,不能用特征区间值区分砂岩和泥岩(图7a);砂体和泥岩在纵横波速度比值域有一定的识别能力(图7b),按照1.68的特征值划分,还有部分砂岩不能识别,识别精度不高。
纵波阻抗及纵横波速度比交会图(图7a)显示,根据黑色虚线所示直角坐标系可提高砂泥岩识别能力,坐标关系描述为:O-XY—O′-X′Y′,根据直角坐标旋转公式:(1)式中:X表示纵波阻抗AI;Y表示纵横波速度比vP/vS;θ表示坐标系旋转角度。
新坐标系中Y′是研究所需要的具有岩性区分识别能力的参数,命名为SynVpVs。
将θ、AI、vP/vS参数代入公式(4)计算岩性敏感属性SynVpVs数据体:(4)式中:A0=-3.61154×10-5;B0=-1;C0=2.07727。
由纵横波速度比与伽马测井交会图(图7b)可看出,以纵横波速度比值1.68为界限可以划分砂岩和泥岩,砂岩分布如图7b中所示黑色虚线框内,但识别精度有限,部分泥岩不能有效识别。
合成属性SynVpVs与伽马测井交会图(图7c)显示,SynVpVs属性0.01值为界限可以有效划分砂泥岩,砂岩识别精度明显提高,图7c 中所示黑色虚线框内泥岩样点数分布明显减少。
比较结果表明:合成属性SynVpVs参数对砂岩和泥岩的区分识别能力明显高于纵横波速度比参数,改善了纵横波速度比属性砂岩和泥岩识别效果,提高了识别精度。
图7 H3b段岩石物理参数交会a 纵波阻抗与纵横波速度比; b 砂岩和泥岩纵横波速度比与自然伽马; c 砂岩和泥岩合成属性SynVpVs与自然伽马2.2 优质储层敏感参数分析在有效区分泥岩的致密砂岩中,相对高孔渗的优质储层是天然气有利的聚集体。
结合研究区储层评价标准,孔隙度≥10%,渗透率≥5×10-3μm2的砂岩为优质储层。
由X1井测井解释及岩石物理特征分析结果可知,H3b段优质储层相对于其它储层,具有明显的低纵波阻抗(高声波、低密度)特点(图8),利用低纵波阻抗特征可以较好区分优质储层与一般储层。
纵波阻抗与孔隙度、纵波阻抗与渗透率交会图显示,以纵波阻抗10750g/cm3·m/s为界限,低于该界限即为优质储层,反之,则为一般储层,从而识别优质储层与一般储层(图9)。
图8 X1测井曲线(1ft≈0.3048m,1mD≈10-3μm2)图9 优质储层敏感参数交会分析结果(1mD≈10-3μm2)a 纵波阻抗与孔隙度; b 纵波阻抗与渗透率2.3 优质储层含气敏感参数研究选取典型井H3b段干层、含气水层、一般气层和高产气层敏感岩石物理参数直方图进行分析(图10),主要包括合成属性(E/λ)以及纵波阻抗(AI)、纵横波速度比(vP/vS)、泊松比(σ)、拉梅参数(λ)、杨氏模量(E)、体积模量(K)、剪切模量(G)等参数。
高产气层、一般气层和含气水层及干层弹性参数重叠范围比较大,高产气层和一般气层特征参数不明显。
图10 不同流体性质优质储层弹性参数直方图a 合成属性(E/λ); b 纵横波速度比(vP/vS); c泊松比(σ); d 纵波阻抗(AI); e 拉梅参数(λ); f 剪切模量(G); g 杨氏模量(E);h 体积模量(K)研究发现合成属性E/λ对高产气层、一般气层比较敏感,相对其它7个参数,E/λ参数值区别气层及含气水层、干层能力最强,含气水层及干层随着E/λ值增加而减小,E/λ值3.5基本可以区分气层与干层、含气水层。
该参数可由σ计算得到且不包含反演不易较准确获得的密度选项。
求取E/λ的公式为:式中:E表示杨氏模量;λ表示拉梅参数;σ表示泊松比;vr表示纵横波速度比。
3 “三步法”“甜点”分布预测效果分析将经过坐标旋转得到的SynVpVs属性数据体、优质储层纵波阻抗数据体和E/λ属性数据体与钻井测井解释结论和试气结论进行对比,分析两者的吻合程度,分别检验上述3种属性预测结果的准确性。
