应急照明集中控制系统原理

一级注册消防工程师消防安全技术实务第三篇建筑消防设施第十一章消防应急照明和疏散指示系统第一节系统分类和组成消防应急照明和疏散指示系统由消防应急照明灯具、消防应急标志灯具及相关装置构成。

一、消防应急灯具分类消防应急灯具是为人员疏散、消防作业提供照明和指示标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。

按电源电压等级B型消防应急灯具按蓄电池电源供电方式集中电源型消防应急灯具自带电源型消防应急灯具按适用系统类型集中控制型消防应急灯具非集中控制型消防应急灯具按工作方式持续型消防应急灯具非持续型消防应急灯具按用途消防应急照明灯具消防应急疏散标志灯具A型消防应急灯具（一）按电源电压等级分类A型消防应急灯具的主电源和蓄电池电源额定工作电压均不大于DC36V，B型消防应急灯具的主电源或蓄电池电源额定工作电压大于DC36V或AC36V。

（二）按蓄电池电源供电方式分类自带电源型消防应急灯具：使用蓄电池电源，由灯具自带蓄电池供电。

集中电源型消防应急灯具：使用主电源和蓄电池电源，均由应急照明集中电源供电。

（三）按适用系统类型分类集中控制型消防应急灯具为组成集中控制型系统的主要部件，由应急照明控制器集中控制并显示其工作状态；非集中控制型消防应急灯具为组成非集中控制型系统的主要部件，由应急照明集中电源或应急照明配电箱控制其应急启动。

（四）按工作方式分类持续型消防应急灯具在正常工作状态下光源处于节电点亮模式，在火灾或其他紧急状态下控制光源转入应急点亮模式；非持续型消防应急灯具在正常工作状态下光源处于熄灭模式，在火灾或其他紧急状态下控制光源转入应急点亮模式。

（五）按用途分类消防应急照明灯具和消防应急标志灯具。

二、系统的分类与组成按灯具控制方式的不同，分为集中控制型系统和非集中控制型系统两类。

（一）集中控制型系统集中控制型系统设置应急照明控制器，集中控制并显示应急照明集中电源或应急照明配电箱及其配接的消防应急灯具的工作状态。

兰兴智能消防应急照明集中电源集中控制说明书一、A型应急照明集中电源箱，应急照明集中电源集中控制型智能消防应急照明疏散指示系统说明。

1、本工程采用数字点式监控智能消防应急疏散照明指示灯EL-S-CSB系统。

系统由监控主机(站)和安全电压型分机(应急照明分配电装置和分布式集中电源)、安全电压类集中电源点式监控型标志灯/照明灯，地面标志灯、通信模块等组成。

2、本系统的管线要求如下：安全电压类集中电源点式监控型标志灯急/照明灯采用无极性二线制连接、采用(ZN-RVS-2x2。

5)JDC20敷设。

3、系统基本功能要求：(1)日常管理0FF/ON程序采用二次编程方法由业主确定。

(2)监控主站系统自动对下层设备及灯进行实时监测，发生故障时可发出声光报警；声故障可手动消除，光故障必领排除故障后解除。

(3)系统自动执行每24小时一次的功能性测试计划程序；每三个月一次的放电性测试计划程序提示；保证在灾难发生前每一个灯及电池系统均是处于完好状态。

(4)强迫点灯：火灾信号输入，全系统灯均进入强迫点亮状态。

(5)紧急疏散程序方案：灯具有频阿功能，吸引人们视觉注意，引导人员安全快速的逃高危险区域。

4、火灾报警系统在火灾发生并确认后1s之内采用干结点(无源常开)信号方式提供给EL-S-CSB系统。

5、本系统作为安全系统中央监控主站设于消防中心机房内为了确保EL-S-CSB内系统的稳定性除接受报警系统输入信号及对应返回信号外，其它均采用非开放的运行模式(内系统自行管理对外只是单向传送信息)。

6、控制主机和控制分机电源取自消防应急电源箱AC220V50HZ。

二、系统组成与功能1、本工程采用灯具采用自带蓄电池供电方式的集中控制型系统，系统由应急照明控制器、应急照明配电箱、消防应急照明灯具、消防应急标志灯具组成。

应急照明控制器设置在消脑控制室内，应急照明配电箱设置在电井内。

2、公共部位设置的消防应急照明灯具兼做日常照明，前堂正常照度不低于75Lx，走道及楼梯间正常照度不低于50Lx，消防应急照明灯具带感应功能，当火灾发生时不受感应控制，全部进入应急点亮模式。

A 型、B 型应急灯具，配电箱、集中电源，集中控制、非集中控制区别及应用！一、基本概念1.根据电源电压等级，灯具分为A 型消防应急灯具和B 型消防应急灯具。

A 型消防应急灯具指的是额定工作电压不大于DC36V 的消防应急灯具。

B 型消防应急灯具指的是额定工作电压大于DC36V 或AC36V 的消防应急灯具。

2 .按蓄电池电源方式，灯具分为自带电源型灯具和集中电源型灯具。

自带电源型灯具，顾名思义就是灯具内部自带蓄电池，由应急照明配电箱为其分配电。

平时由主电源供电，当主电源切断后还有自带的蓄电池为其供电。

而集中电源型灯具内部就没有蓄电池了，那如果主电源切断后这些灯具该怎么提供应急照明和疏散指示呢？会有一个大的蓄电池为这些灯具集中供电，那这个大蓄电池就是集中电源了。

灯具平时由主电源供电，当主电源切断后由集中电源中的蓄电池电源为灯具集中供电。

通信总线 AC220V 应急照明配电箱通信回路 . 配巾「川路（］：曲源） 通信回路 OFIMl所以非集中电源型系统由应急照明配电箱和自带电源型灯具组成，而集中电源型系统由应急照明集中电源和集中电源型灯具组成。

3 .灯具和电源上述都己说了，接下我们在说一下灯具的控制方式。

消防应急照明和疏散指示系统按灯具的控制方式分为集中控制型和非集中控制型。

这两种系统最主要的不同就是集中控制型系统有应急照明控制器。

应急照明控制器通过集中电源或应急照明配电箱控制灯具的应急启动、蓄电池电源的转换。

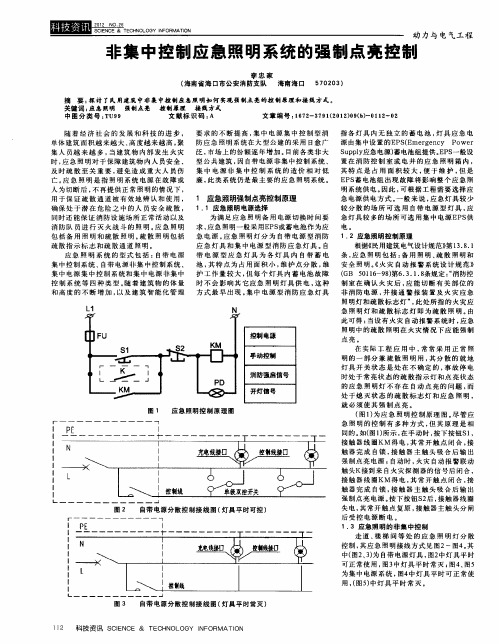

而非集中控制系统就没有控制器了，只能由配电箱或集中电源直接控制其配接灯具的工作状态。

根据控制方式和应急供电方式系统又可以两两组合。

分为①集中电源集中控制 ②集中电源非集中控制 ③非集中电源集中控制 ④非集中电源非集中控制二、灯具的选型AC220V通信总线 集中电源通信网路 配电回酢 入 （主电滤而番电池电源）口 通信回路 配电网路 .小 （主电疵前番电池电源）U 集中电源自带电源三、其他要求。

第一《消防安全技术实务》消防应急照明和疏散指示系统（知识点汇总）节系统分类和组成一、消防应急灯具分类第二节系统工作原理、功能与性能要求一、系统的工作原理【例】某商场设置了集中控制型消防应急照明和疏散指示系统，灯具采用自带蓄电池电源供电。

关于系统组成的说法，正确的是（）。

（2019真题）A．该系统应由应急照明控制器，应急照明分配电装置和自带电源型灯具及相关附件组成B．该系统应由应急照明控制器，应急照明配电箱和自带电源型灯具及相关附件组成C．该系统应由应急照明控制器，应急照明集中电源、应急照明分配电装置和自带电源型灯具及相关附件组成D．该系统应由应急照明控制器，应急照明集中电源和自带电源型灯具及相关附件组成【答案】B【例】关于A型消防应急灯具的说法，错误的是（）。

（2020真题）A．A型消防应急灯具包括A型应急照明灯具和A型应急疏散标志灯具B．自带电源A型消防应急灯具蓄电池电源的额定工作电压可为DC24VC．集中电源A型消防应急灯具的主电源和蓄电池电源的电压等级可不同D．集中电源A型消防应急灯具主电源的额定工作电压可为DC36V【答案】C三、系统的性能要求（一）系统的持续应急时间设置场所连续供电时间不应少于高度超过100m的民用建筑 1.5h医疗建筑、老年人照料设施、1.0h总建筑面积大于100000㎡的公共建筑、总建筑面积大于20000㎡的地下、半地下建筑其他建筑0.5h（二）地面水平最低照度设置部位或场所地面水平最低照度I-1、病房楼或手术部的避难间；I-2、老年人照料设施；I-3、人员密集场所、老年人照料设施、病房楼或手术部内的楼梯间、不应低于10.0lx 前室或合用前室、避难走道；I-4、逃生辅助装置存放处等特殊区域；I-5、屋顶直升机停机坪II-1、除I-3规定的敞开楼梯间、封闭楼梯间、防烟楼梯间及其前室，室外楼梯；II-2、消防电梯间的前室或合用前室；不应低于5.0Ix II-3、除I-3规定的避难走道；II-4、寄宿制幼儿园和小学的寝室、医院手术室及重症监护室等病人行动不便的病房等需要救援人员协助疏散的区域III-1、除I-1规定的避难层（间）；III-2、观众厅，展览厅，电影院，多功能厅，建筑面积大于200㎡的不应低于3.0lx 营业厅、餐厅、演播厅，建筑面积超过400㎡的办公大厅、会议室等人员密集场所；III-3、人员密集厂房内的生产场所；III-4、室内步行街两侧的商铺；III-5、建筑面积大于100㎡的地下或半地下公共活动场所IV-1、除I-2、II-4、III-2~III-5规定场所的疏散走道、疏散通道；IV-2、室内步行街；IV-3、城市交通隧道两侧、人行横通道和人行疏散通道；IV-4、宾馆、酒店的客房；IV-5、自动扶梯上方或侧上方；不应低于1.0lx IV-6、安全出口外面及附近区域、连廊的连接处两端；IV-7、进入屋顶直升机停机坪的途径；IV-8、配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作、值守的区域不同部位地面水平最低照度lx1、疏散走道；1.02、消防控制室、消防水泵房、自备发电机房、配电室等发生火灾时仍需工作、值守的区域1、观众厅、展览厅、多功能厅，建筑面积超过200㎡的营业厅、餐厅、演播室，3.0建筑面积超过400㎡的办公大厅、会议厅等人员密集的场所；2、避难层（间）1、室外楼梯、楼梯间、前室或合用前室；5.02、避难走道1、病房楼或手术部的避难间；2、老年人照料设施；10.03、人员密集场所内的（楼梯间、前室或合用前室、避难走道）4、病房楼或手术部内的（楼梯间、前室或合用前室、避难走道）备注：备用照明设计避难间（层）及配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作、值守的区域应同时设置备用照明、疏散照明和疏散指示标志。

集中控制型消防应急照明和疏散指示系统设计与应用摘要：目前，我国是社会经济迅猛发展的新时期，对于人员密集度高、疏散通道多、疏散通道长、环境复杂的建筑，传统疏散系统不能实时有效地反映现场情况，同时对灯具的管理与维护也不及时。

介绍了集中控制型消防应急照明和疏散指示系统设计与应用，提出集中控制型消防应急照明和疏散指示系统通过应急疏散指示灯指引受困人员逃生，并监控建筑内消防通道以及消防灯具状况，为产品维护、检修提供了便捷。

关键词：集中控制型;应急照明和疏散指示系统;应急照明灯具;疏散指示灯具引言随着我国经济、社会的发展，在经济活动过程中占主体地位的“人”的成本也日趋提高，所以在生产过程中保证人员安全成为保证经济稳步增长的重要支撑点。

标准GB51309—2018《消防应急照明和疏散指示系统技术标准》(简称《技术标准》)自2019年3月1日实施，对电气设计人员设计消防应急照明和疏散指示系统影响重大，其中若干条文规定对系统设计的改变甚至是颠覆性的。

本文根据对该技术标准的学习和理解，并结合多年设计经验，针对技术标准中一些重要的、解释不够明确或者与其他规范有矛盾之处的条文，提出一些想法，并作了若干总结。

1系统的特点及设计难点正如上文所述，企业应急照明和疏散指示系统相较于民用、商业等类型建筑具有明显的特点，除了上文所述之外，还具有以下特点：（1）因建筑型式简单，所以相较于非工业建筑而言，企业疏散方式单一，系统控制较为简单，一般不存在疏散指示方案选择、借用相邻防火分区疏散等问题。

（2）企业建筑环境多样，既具有行政楼这样的正常环境，也具有消防泵房这样的潮湿环境，还具有甲类仓库这类爆炸危险环境，所以设备型式也需根据实际环境选择相对应的防爆、防腐等产品，这也是企业系统设计的难点。

A项目中甲类仓库、乙类仓库之所以不能集中控制，正是因为在项目设计过程中，尚未找到合适的产品，并且与当地图审中心沟通后，也同意按本文所述系统方案实施。

TH-C-100W-002型应急照明控制器技术说明书生产单位:北京紫光新锐自控技术有限公司地址：北京市丰台区杜家坎南路20号一．前言随着时代的进步，经济、科技的迅猛发展，生活质量的日益提高及社会老龄化的趋势，建筑楼宇不断追求人性化、舒适化，大量高层特大型建筑，及地下建筑的涌现导致了建筑物的通道更长、更复杂。

对于消防疏散来说，怎样在火灾发生时使逃生更安全、更准确、更迅速，正是时代对建筑防灾提出的新课题。

智能消防应急照明疏散指示逃生系统攻克了这一难题二．火灾逃生背景目前,就现代建筑而言，越来越趋向于高层化、大型化、多功能化及复杂化。

单有火灾探测与自动报警系统的设置还不够完整.我们都意识到了火灾报警系统在现代智能建筑中所起的重要安全保障作用,当前火灾报警系统的发展已经到了相当的水平，可以灵敏地探测到火灾，并且本身具有防灾和灭火的功能.但是，随着人们对自身安全意识的加强，对安全的关注不再仅仅停留在借助外力的防灾和灭火上，除此之外在火灾现场,能进行能动的逃生的恰恰是逃生者本人。

然而，火灾现场环境恶劣，烟、雾、火以及逃生者自身的恐慌心理等众多因素都有可能在最后一刻使逃生者错失逃生的机会.但是，如果在火灾现场有一套自成一体的火灾逃生系统，利用应急疏散标志灯指引安全的逃生方向,降低人们的恐慌心理,能动地避开烟、雾、火，就可使逃生得者到生存的机会。

三．解决方案智能消防应急照明疏散指示逃生系统解决了独立型应急标志灯难以维护检修，以及无法和报警系统联动，在火灾发生时实时调整应急指示方向的问题。

智能消防应急照明疏散指示逃生系统是依据国家相关标准的技术要求设计开发的，是具有自主知识产权的新一代疏散指示逃生系统，该系统提出了火灾应急疏散指示逃生的完整方案。

其中包括独立监控系统，以及和消防报警设备的联动系统。

智能消防应急照明疏散指示逃生系统采用集中监控方式，通过信息技术、计算机技术和自动控制技术对楼宇内的消防安全通道进行实时监控，以达到产品维护、安全疏散智能化的目的，不仅解决了产品日常维护的难题,并在获得消防报警火灾联动信息后，对逃生路径进行自动分析,调整疏散方案。

集中电源集中控制型消防应急照明和疏散指示系统施工工法一、前言集中电源集中控制型消防应急照明和疏散指示系统是一种用于建筑物消防设施的智能化控制系统。

它通过集中供电和集中控制的方式，提供了高效、可靠的消防照明和疏散指示服务。

本文将详细介绍该系统的施工工法。

二、工法特点该工法的主要特点如下：1. 高效率：集中电源能够对多个照明和指示设备进行供电，大大提高了消防照明和疏散指示的效率。

2. 集中控制：通过集中控制系统，可以对每个照明和指示设备进行集中管理，并能够灵活控制其运行状态。

3. 智能化：该系统具备智能化管理功能，能够根据不同的情况进行自动控制和调整。

4. 易维护：通过集中维护和检修，能够提高维护效率和减少维护成本。

三、适应范围该工法适用于各类建筑物的消防设施，特别适用于大型商业综合体、宾馆酒店、公共场所等需要大量照明和指示设备的场所。

四、工艺原理该工法的施工工艺原理主要包括以下几个方面：1. 施工工法与实际工程联系：根据工程设计要求和实际情况，确定施工工法的具体要求和步骤。

2. 采取的技术措施：根据工程需要，采用先进的技术手段和工艺流程，确保施工工序的标准化和高效化。

3. 理论依据和实际应用：通过对施工工法的理论依据和实际应用进行分析和解释，确保施工工法的可行性和有效性。

五、施工工艺该工法的施工工艺包括以下几个施工阶段：1. 工程准备：包括施工方案的编制、施工设备和材料的准备、工地搭建等。

2. 集中供电系统的安装：包括供电主控箱、配电箱、电缆敷设等。

3. 照明设备的安装：包括灯具的安装和调试。

4. 疏散指示设备的安装：包括指示灯具的安装和调试。

5. 控制系统的安装：包括控制主机、控制柜、传感器等设备的安装和调试。

6. 联调和试运行：对整个系统进行联调、测试和试运行，并进行相应的调整和优化。

六、劳动组织根据工程规模和施工流程的要求，合理组织施工人员和管理人员，确保施工进程的顺利进行。

七、机具设备主要使用的机具设备有电缆敷设机、灯具安装设备、电工工具等。

天成应急照明集中控制说明书一、产品概述天成应急照明集中控制系统是一种用于应急照明管理的智能化设备，旨在提供高效、安全、可靠的应急照明解决方案。

本系统可广泛应用于各类建筑物、公共场所等需要应急照明的场景，如商场、办公楼、学校、医院等。

二、系统组成1. 主机：负责集中控制系统的运行和管理，包括接收和处理各个从机的信号，实现对整个系统的智能化控制。

2. 从机：连接在主机下的各个设备，如应急照明灯具、应急疏散标志灯等，负责执行主机下发的指令和传输状态信息。

3. 电源：为整个系统提供稳定的电力供应，保证系统正常运行和应急照明设备的照明效果。

三、系统特点1. 高效节能：系统采用先进的能耗监测和调控技术，实现对应急照明设备的智能控制和能耗优化，有效降低能源消耗。

2. 灵活可靠：系统具备灵活的控制策略和多样化的控制模式，可根据实际需求进行灵活配置和调整，同时具备高可靠性和稳定性。

3. 智能监控：系统具备实时监控和报警功能，可对应急照明设备的状态进行监测和分析，并在异常情况下及时报警，提供安全保障。

4. 远程管理：系统支持远程监控和管理，可以通过网络连接实现对应急照明设备的远程控制和故障诊断，方便管理人员进行远程操作和维护。

四、系统操作1. 安装：根据安装手册进行系统的安装和调试，确保各个设备的正确连接和配置。

2. 连接：将从机与主机通过网络连接，确保从机能够与主机正常通信。

3. 配置：通过主机进行系统的配置，包括设备连接、控制策略、控制模式等参数的设置。

4. 监控：通过主机监控系统的运行状态，包括设备状态、能耗情况、报警信息等，及时发现并处理异常情况。

5. 控制：通过主机发送指令控制从机的开关、亮度、颜色等参数，实现对应急照明设备的智能控制。

6. 维护：定期对系统进行维护和检修，确保系统的正常运行和设备的可靠性。

五、注意事项1. 安装和维护人员需具备相关的电气知识和操作技能，严格按照操作手册进行操作，确保安全。

应急照明和疏散指示系统设置要点消防应急照明和疏散指示系统是一种辅助人员安全疏散和消防作业的消防系统，其主要功能是在火灾等紧急情况下，为人员安全疏散和灭火救援行动提供必要的照度条件和正确的疏散指示信息。

#1系统分类1.集中控制型系统，是指系统设置应急照明控制器，由应急照明控制器集中控制并显示应急照明集中电源或应急照明配电箱及其配接的消防应急灯具工作状态的消防应急照明和疏散指示系统。

2.非集中控制型系统，是指系统未设置应急照明控制器，由应急照明集中电源或应急照明配电箱分别控制其配接消防应急灯具工作状态的消防应急照明和疏散指示系统。

说明：应急照明配电箱，是指自带电源型消防应急灯具供电的供配电装置；应急照明集中电源，是指由蓄电池储能，为集中电源型消防应急灯具供电的电源装置。

#2疏散照明设置1.除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1）封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）。

2）观众厅、展览厅、多功能厅和建筑面积大于200球的营业厅、餐厅、演播室等人员密集的场所。

3）建筑面积大于100后的地下或半地下公共活动场所。

4）公共建筑内的疏散走道。

5）人员密集的厂房内的生产场所及疏散走道。

2.疏散照明灯具应设置在出口的顶部、墙面的上部或顶棚上；备用照明灯具应设置在墙面的上部或顶棚上。

#3灯光疏散指示标志设置1.公共建筑、建筑高度大于54m的住宅建筑、高层厂房（库房）和甲、乙、丙类单、多层厂房，应设置灯光疏散指示标志，并应符合下列规定：1）应设置在安全出口和人员密集的场所疏散门的正上方。

2）应设置在疏散走道及其转角处距地面高度1.Om以下的墙面或地面上。

灯光疏散指示标志的间距不应大于20m；对于袋形走道，不应大于1On1；在走道转角区，不应大于1.Om o2.下列建筑或场所应在疏散走道和主要疏散路径的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：1）总建筑面积大于80001tf的展览建筑。
