斜拉桥环氧喷涂钢绞线斜拉索安装技术浅析

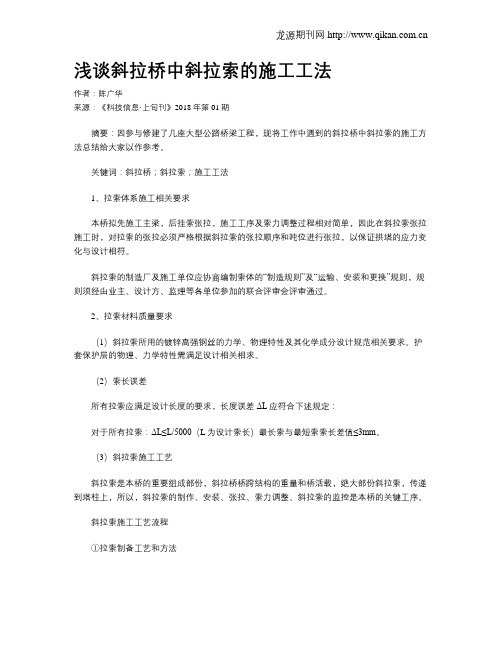

浅谈斜拉桥中斜拉索的施工工法作者：陈广华来源：《科技信息·上旬刊》2018年第01期摘要：因参与修建了几座大型公路桥梁工程，现将工作中遇到的斜拉桥中斜拉索的施工方法总结给大家以作参考。

关键词：斜拉桥；斜拉索；施工工法1、拉索体系施工相关要求本桥拟先施工主梁，后挂索张拉，施工工序及索力调整过程相对简单，因此在斜拉索张拉施工时，对拉索的张拉必须严格根据斜拉索的张拉顺序和吨位进行张拉，以保证拱塔的应力变化与设计相符。

斜拉索的制造厂及施工单位应协商编制索体的“制造规则”及“运输、安装和更换”规则，规则须经由业主、设计方、监理等各单位参加的联合评审会评审通过。

2、拉索材料质量要求（1）斜拉索所用的镀锌高强钢丝的力学、物理特性及其化学成分设计规范相关要求。

护套保护层的物理、力学特性需满足设计相关相求。

（2）索长误差所有拉索应满足设计长度的要求，长度误差ΔL应符合下述规定：对于所有拉索：ΔL≤L/5000（L为设计索长）最长索与最短索索长差值≤3mm。

（3）斜拉索施工工艺斜拉索是本桥的重要组成部份，斜拉桥桥跨结构的重量和桥活载，绝大部份斜拉索，传递到塔柱上，所以，斜拉索的制作、安装、张拉、索力调整、斜拉索的监控是本桥的关键工序。

斜拉索施工工艺流程①拉索制备工艺和方法缆索制作工艺主取决于防护方法。

本桥采用高密热挤聚乙烯PE材料作防护。

拉索在厂内制作，并作好防护工作。

②斜拉索制备的要点和注意事项斜拉桥在丈量、制备、切割前，应考虑对安装在索塔与相应梁段的锚具底端的直线长度进行复测计算。

拉索制备前应截取一段钢索（应采用钢蕊钢索）两端浇筑在锚头内制作3个试件进行破断试验。

计算斜拉索的切割长度，还应考虑使用钢丝束，张拉机具所需的锚固长度、锚具长度、斜拉索安装时下垂需要的增加量，采用应力下料时的延长度，应力下料时的温度与设计温度之差引起的拉索伸缩量以及拉索张拉时设计张拉力引起的延伸长度。

下料前对每根主索进行预拉，预拉操作流程如下：第一次预拉100%的设计荷载，卸载松弛7天，第二次预拉110%的设计荷载，卸载松弛60天。

浅谈斜拉桥中斜拉索的施工工法因参与修建了几座大型公路桥梁工程，现将工作中遇到的斜拉桥中斜拉索的施工方法总结给大家以作参考。

标签：斜拉桥；斜拉索；施工工法1、拉索体系施工相关要求本桥拟先施工主梁，后挂索张拉，施工工序及索力调整过程相对简单，因此在斜拉索张拉施工时，对拉索的张拉必须严格根据斜拉索的张拉顺序和吨位进行张拉，以保证拱塔的应力变化与设计相符。

斜拉索的制造厂及施工单位应协商编制索体的“制造规则”及“运输、安装和更换”规则，规则须经由业主、设计方、监理等各单位参加的联合评审会评审通过。

2、拉索材料质量要求（1）斜拉索所用的镀锌高强钢丝的力学、物理特性及其化学成分设计规范相关要求。

护套保护层的物理、力学特性需满足设计相关相求。

（2）索长误差所有拉索应满足设计长度的要求，长度误差ΔL应符合下述规定：对于所有拉索：ΔL≤L/5000（L为设计索长）最长索与最短索索长差值≤3mm。

（3）斜拉索施工工艺斜拉索是本桥的重要组成部份，斜拉桥桥跨结构的重量和桥活载，绝大部份斜拉索，传递到塔柱上，所以，斜拉索的制作、安装、张拉、索力调整、斜拉索的监控是本桥的关键工序。

斜拉索施工工艺流程①拉索制备工艺和方法缆索制作工艺主取决于防护方法。

本桥采用高密热挤聚乙烯PE材料作防护。

拉索在厂内制作，并作好防护工作。

②斜拉索制备的要点和注意事项斜拉桥在丈量、制备、切割前，应考虑对安装在索塔与相应梁段的锚具底端的直线长度进行复测计算。

拉索制备前应截取一段钢索（应采用钢蕊钢索）两端浇筑在锚头内制作3个试件进行破断试验。

计算斜拉索的切割长度，还应考虑使用钢丝束，张拉机具所需的锚固长度、锚具长度、斜拉索安装时下垂需要的增加量，采用应力下料时的延长度，应力下料时的温度与设计温度之差引起的拉索伸缩量以及拉索张拉时设计张拉力引起的延伸长度。

下料前對每根主索进行预拉，预拉操作流程如下：第一次预拉100%的设计荷载，卸载松弛7天，第二次预拉110%的设计荷载，卸载松弛60天。

斜拉桥平行钢绞线斜拉索安装施工工艺10.1.1工艺概述本工艺适用于斜拉桥平行钢绞线斜拉索施工，明确平行钢绞线斜拉索施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范平行钢绞线斜拉索的施工。

10.1.2作业内容平行钢绞线斜拉索安装作业包括 PE 管制作、PE 管及钢绞线安装、钢绞线张拉、顶压夹片、索力平均、索力监测、调索、安装减震器、防护处理等工序。

10.1.3质量标准及检验方法《铁路钢桥制造规范》（TB10212-2009）《铁路钢桥保护涂装及涂料供货技术条件》（TB/T 1527-2011）《铁路桥涵工程施工质量验收标准》（TB10415-2003）《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）10.1.4工艺流程图图10.6.4-1 平行钢绞线斜拉索安装工艺流程图10.1.5工艺步骤及质量控制一、施工准备1.施工场地布置（1）材料存放场地在施工现场便于运输的地方设置材料存放场地，斜拉索部件在堆放和吊运时应无破损、无变形、无腐蚀。

施工场地内需要存放的主要构件有：钢绞线；短节高密度聚乙烯外套管(HDPE管)、延伸管、热缩管；钢质PE管保护罩和张拉端及锚固端的锚垫板；锚头；其它临时构件。

存放场地表面应平整，可直接在其上铺枕木抄垫存放构件，在存放场内均需搭设临时棚用以存放锚头、钢质PE管保护罩、锚垫板等铁件以防下雨受潮生锈。

钢绞线盘、聚乙烯管露天用彩条布覆盖即可。

锚头运到现场时应根据运输文件检查其数量，检查包装是否有损伤，检查锚具组件是否完好。

短节HDPE管在装卸时应小心轻放，连同外包装塑料袋整体装卸，避免损伤或弄脏外表。

存放时应在下方垫以方木，并摆放整齐，上盖塑料布。

锚具采用二点吊装，把锚具放在木制平台(枕木)上。

锚具可水平放置也可竖向放置，如果储放时间短，最好水平放置；若时间较长则垂直放置。

水平放置时在储存期内应特别注意对锚头丝扣和锚头内延伸管的保护。

锚具在储存期间应采取措施以防延伸管束、导向管变形和锚头上的孔洞被杂物堵塞。

斜拉桥斜拉索施工方案1、概况该桥斜拉索采用填充型环氧涂层钢绞线斜拉索，塔上设置张拉端，梁下为锚固端；每侧主塔设12对斜拉索，全桥共24对斜拉索，其规格为15-27、15-31、15-34、15-37、15-43、15-55、15-61共7种，斜拉索采用平行钢绞线斜拉索体系。

斜拉索由固定端锚具、过渡段、自由段、HDPE护套管、张拉端锚具及索夹、减振器等构成。

2、斜拉索施工工艺本工程主梁采用前支点挂篮悬臂现浇施工，斜拉索挂索方式与支架现浇和后支点挂篮施工有所不同，需在挂篮上设置索力转换装置。

其基本工艺流程详见附《表3 施工工艺框图》。

3、斜拉索施工准备（1）、施工前准备工作施工前准备工作包括：施工平台、施工机具的准备；施工人员的工作分配；斜拉索锚具的组装和安装；HDPE外套管的焊接等。

①、施工平台准备斜拉索挂索施工前，在主塔和箱梁处设置施工平台，以方便施工人员操作。

主塔施工处在塔内、外均设置施工平台，箱梁处施工平台设置在挂篮上。

施工平台的搭设满足施工要求，并采取适当的安全措施，确保人员和设备的安全可靠。

②、施工机具准备正式施工前，所有施工机具就位。

张拉用千斤顶、油泵和传感器经过有资质的第三方进行配套标定。

因本工程斜拉索规格较大，采用机械穿索方式进行挂索施工，双塔双索面同时施工时，主要施工设备清单如下。

③、施工人员分配为有效安排斜拉索施工的各环节，统一协调指挥，斜拉索施工前，需进行人员的工作分配。

按本工程双塔双索面斜拉索同时施工的要求，每个索面需进行如下主要人员及岗位配置。

备注：HDPE管焊接和锚具组装安装在挂索前完毕，张拉工和穿索工经过培训后可上岗操作；④、斜拉索锚具组装和安装斜拉索各部件单独包装运输，现场组装。

斜拉索挂索前，对锚具进行组装和安装。

对于张拉端锚具，将固定端锚板与密封装置组装好，旋上螺母后安装于箱梁上混凝土锚块处，并临时将其与锚垫板固定。

对于张拉端锚具，将锚板与密封装置组装好后安装与塔内钢锚箱的锚固端处，并临时将其与锚垫板固定。

填充型环氧钢绞线斜拉索施工工法填充型环氧钢绞线斜拉索施工工法一、前言填充型环氧钢绞线斜拉索施工工法是一种用于桥梁、大跨度建筑物以及特殊工程结构的施工方法。

其采用了填充型环氧钢绞线作为拉索材料，结合环氧树脂胶粘剂来固定钢绞线。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 高强度：填充型环氧钢绞线斜拉索具有较高的抗拉强度和刚度，能够承受大跨度结构的荷载和变形要求。

2. 经济节约：与传统斜拉索相比，填充型环氧钢绞线斜拉索材料价格更低，施工过程更简单，可大大降低施工成本。

3. 轻便快捷：填充型环氧钢绞线斜拉索的重量轻，施工便捷，能够快速完成。

4. 耐久性强：采用环氧树脂胶粘剂固定钢绞线，具有较高的抗腐蚀性和耐久性，保证斜拉索的使用寿命。

5. 施工周期短：相比传统斜拉索，填充型环氧钢绞线斜拉索的施工周期更短，加快了工程进度。

6. 结构美观：斜拉索采用细钢绞线，结构轻巧，减少了对建筑物外观的影响。

三、适应范围填充型环氧钢绞线斜拉索适用于各类桥梁、大跨度建筑物以及特殊工程结构。

具体包括大型吊桥、斜拉桥、悬索桥、展馆、体育馆等。

四、工艺原理填充型环氧钢绞线斜拉索工艺原理是通过将填充型环氧胶粘剂灌注到钢绞线中，使其充分填充钢绞线内部空隙并与钢绞线紧密结合。

胶粘剂具有很强的粘接力和拉伸性能，可以有效固定钢绞线，使其具有一定的刚度和强度。

施工中首先在钢绞线的端部装设张拉器，然后将带有填充胶粘剂的钢绞线穿过桥梁或建筑物的承重构件，然后张拉钢绞线，调整张力，并锚固在另一端。

最后，对钢绞线进行检测，确保施工质量。

五、施工工艺1. 准备工作：清理施工区域，准备所需机具设备和材料。

2. 安装张拉器：将张拉器安装在钢绞线的两端，并进行初步预紧。

3. 钢绞线穿线：将填充胶粘剂的钢绞线穿过桥梁或建筑物的承重构件，并固定在张拉器上。

4. 张拉钢绞线：通过调整张拉器的拉力，使钢绞线达到设计要求的张力。

斜拉桥无粘结环氧钢绞线斜拉索施工工法斜拉桥无粘结环氧钢绞线斜拉索施工工法一、前言在现代桥梁建设中，斜拉桥被广泛应用，其特点是结构简洁，视觉效果优美，适用于大跨径和水上建设。

斜拉索是斜拉桥的重要组成部分，其施工过程中采用无粘结环氧钢绞线斜拉索施工工法可以提高施工效率和施工质量。

二、工法特点无粘结环氧钢绞线斜拉索施工工法主要特点如下：1. 施工安全可靠：采用无粘结环氧钢绞线作为斜拉索，具有高强度和耐腐蚀性，能够承受大荷载并保持长期稳定性。

2. 施工周期短：斜拉索的预制加工简单快捷，施工时间大大缩短，有利于提高整体工程进度。

3. 施工质量高：无粘结环氧钢绞线具有优良的力学性能和耐久性，可以保证斜拉索的质量达到设计要求。

4. 节省成本：与传统斜拉索相比，无粘结环氧钢绞线使用寿命长，减少了后期维护和更换成本。

三、适应范围无粘结环氧钢绞线斜拉索施工工法适用于大跨径的斜拉桥建设，特别适用于水上建设和复杂地形条件下的施工。

四、工艺原理无粘结环氧钢绞线斜拉索施工工法与实际工程之间的联系是基于以下工艺原理：1. 预应力效应：无粘结环氧钢绞线具有预应力效果，可以通过施加预应力力量来调整和控制斜拉索的应力状态。

2. 高强度和耐久性：无粘结环氧钢绞线具有较高的强度和耐久性，可以满足斜拉索在施工和使用过程中的荷载需求。

3. 监测与调整：通过对斜拉索的监测和调整，可以保证斜拉桥的整体结构和稳定性。

五、施工工艺无粘结环氧钢绞线斜拉索施工工法的施工过程包括以下几个阶段：1. 斜拉索预制：将无粘结环氧钢绞线经过预加工后，进行预应力处理和定向调整，形成所需的斜拉索。

2. 斜拉索安装：按照设计要求，将预制好的斜拉索安装在桥墩上，并通过张拉机将斜拉索张紧达到预设的力量。

3.斜拉索调整：通过工程监测和调整装置，对斜拉索的应力进行调整和均衡，保证斜拉桥的结构平衡和稳定。

4. 斜拉索保护：采用合适的防腐材料对斜拉索进行保护，延长斜拉索的使用寿命。

斜拉桥斜拉索施工工艺及施工方案1、概况该桥斜拉索采用填充型环氧涂层钢绞线斜拉索，塔上设置张拉端，梁下为锚固端；每侧主塔设12对斜拉索，全桥共24对斜拉索，其规格为15-27、15-31、15-34、15-37、15-43、15-55、15-61共7种，斜拉索采用平行钢绞线斜拉索体系。

斜拉索由固定端锚具、过渡段、自由段、HDPE护套管、张拉端锚具及索夹、减振器等构成。

2、斜拉索施工工艺本工程主梁采用前支点挂篮悬臂现浇施工，斜拉索挂索方式与支架现浇和后支点挂篮施工有所不同，需在挂篮上设置索力转换装置。

其基本工艺流程详见附《表3 施工工艺框图》。

3、斜拉索施工准备（1）、施工前准备工作施工前准备工作包括：施工平台、施工机具的准备；施工人员的工作分配；斜拉索锚具的组装和安装；HDPE外套管的焊接等。

①、施工平台准备斜拉索挂索施工前，在主塔和箱梁处设置施工平台，以方便施工人员操作。

主塔施工处在塔内、外均设置施工平台，箱梁处施工平台设置在挂篮上。

施工平台的搭设满足施工要求，并采取适当的安全措施，确保人员和设备的安全可靠。

②、施工机具准备正式施工前，所有施工机具就位。

张拉用千斤顶、油泵和传感器经过有资质的第三方进行配套标定。

因本工程斜拉索规格较大，采用机械穿索方式进行挂索施工，双塔双索面同时施工时，主要施工设备清单如下。

③、施工人员分配为有效安排斜拉索施工的各环节，统一协调指挥，斜拉索施工前，需进行人员的工作分配。

按本工程双塔双索面斜拉索同时施工的要求，每个索面需进行如下主要人员及岗位配置。

备注：HDPE管焊接和锚具组装安装在挂索前完毕，张拉工和穿索工经过培训后可上岗操作；④、斜拉索锚具组装和安装斜拉索各部件单独包装运输，现场组装。

斜拉索挂索前，对锚具进行组装和安装。

对于张拉端锚具，将固定端锚板与密封装置组装好，旋上螺母后安装于箱梁上混凝土锚块处，并临时将其与锚垫板固定。

对于张拉端锚具，将锚板与密封装置组装好后安装与塔内钢锚箱的锚固端处，并临时将其与锚垫板固定。

斜拉桥平行镀锌钢绞线斜拉索安装施工工法斜拉桥平行镀锌钢绞线斜拉索安装施工工法一、前言斜拉桥是一种具有良好经济效益和美观性的桥梁结构形式，而斜拉索是斜拉桥中起承载主要作用的组成部分。

为了确保斜拉索的稳定和耐久性，斜拉索的安装施工工法至关重要。

本文将介绍斜拉桥平行镀锌钢绞线斜拉索安装的具体工法。

二、工法特点斜拉桥平行镀锌钢绞线斜拉索安装工法具有以下特点：1.采用平行布置方式，使得斜拉索之间的力分布均匀，提高了整体结构的强度和稳定性。

2.使用镀锌钢绞线作为斜拉索的材料，具有优异的耐腐蚀性和抗拉强度。

3.安装过程中可以实现全面预应力，有效减少施工后的索线松弛情况。

4.工法简单易行，安装速度快，可大大缩短工期。

三、适应范围斜拉桥平行镀锌钢绞线斜拉索安装适用于大型跨度的斜拉桥，尤其适用于需要满足高强度和耐腐蚀性要求的桥梁工程。

四、工艺原理施工工法与实际工程之间的联系主要基于以下工艺原理：1.钢绞线的镀锌处理可以提高其耐腐蚀性，保证斜拉索的使用寿命。

2.采用平行布置方式可以均匀分配斜拉索的力，提高整体结构的稳定性。

3.通过全面预应力，保证斜拉索在施工后不会松弛情况。

五、施工工艺施工工法的各个施工阶段如下：1. 斜拉索的制造：制造斜拉索所需的钢绞线，并进行镀锌处理以提高耐腐蚀性。

2. 基础施工：先进行桥墩和桥台的基础施工，确保基础的稳固和牢固。

3. 斜拉索吊装：使用起重机将斜拉索吊装到桥梁结构上，并严格按照设计要求进行定位和调整。

4.斜拉索张拉：通过张拉设备对斜拉索进行全面预应力处理，确保施工后不会产生松弛情况。

5. 斜拉索锚固：安装斜拉索的锚固装置，确保斜拉索与桥梁结构紧密连接。

6. 检查和调整：对斜拉索进行检查和调整，确保其满足设计要求。

六、劳动组织施工工法需要合理组织工人的动作和配合，确保施工过程的有序进行。

具体的劳动组织包括施工人员的分工和协调，工期的安排和控制，以及施工现场的管理和协调。

七、机具设备施工工法所需的机具设备包括起重机、张拉设备、锚固装置等。

填充型环氧钢绞线斜拉索施工工法一、前言填充型环氧钢绞线斜拉索施工工法是一种广泛应用于桥梁和大跨度建筑结构中的先进施工技术。

该工法以其施工速度快、质量可控和施工过程安全等优点，在工程实践中得到了广泛的应用和认可。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以便读者全面了解和掌握该工法。

二、工法特点填充型环氧钢绞线斜拉索施工工法具有以下几个特点：1. 施工速度快：采用了先进的施工设备和工艺流程，施工效率高，大大缩短了施工周期。

2. 质量可控：采用预张拉技术和质量管理体系，对钢绞线的预张拉力和张拉过程进行严格控制，保证预张拉力的均匀分布和稳定性。

3. 施工过程安全：采用了全封闭的施工工艺，减少了高空作业的高风险性，有效保证了施工过程的安全性。

4. 环保节能：使用环氧树脂填充钢绞线，减少了施工中的噪音和震动，降低了环境污染。

5. 经济效益好：相对于传统施工方法，填充型环氧钢绞线斜拉索施工工法具有投资少、工期短、使用寿命长等经济优势。

三、适应范围填充型环氧钢绞线斜拉索施工工法适用于各类桥梁和大跨度建筑结构，特别适用于需要长跨度、大荷载和高强度的工程项目。

无论是公路桥、铁路桥还是城市轨道交通桥，都可以采用填充型环氧钢绞线斜拉索施工工法进行施工。

四、工艺原理填充型环氧钢绞线斜拉索的施工工法与实际工程之间有着密切的联系。

首先，在施工过程中，需要进行初期预张拉和终期张拉，通过计算预设的施工张拉力来控制钢绞线的应力。

其次，在施工中采用了特殊的挡板和填充管，用于将环氧树脂填充到钢绞线中，保证环氧树脂能够充分填充钢绞线的空隙，提高钢绞线的力学性能和防腐性能。

另外，为了确保斜拉索的牵引性能和稳定性，采用了逐段上张拉的施工方法，确保每一段钢绞线都能得到均衡张拉。

五、施工工艺填充型环氧钢绞线斜拉索的施工工艺主要包括以下几个阶段：前期准备工作，包括设备准备、施工计划制定等；钢绞线预制和预张拉，包括钢绞线的加工、预张拉验证等；施工平台的搭建和固定；环氧树脂填充工艺，包括挡板、填充管的安装和环氧树脂的填充；终期张拉和调整，包括对钢绞线进行终期预张拉和调整；质量验收和防腐处理，包括斜拉索的验收、表面防腐处理等。
