斜拉索安装技术交底

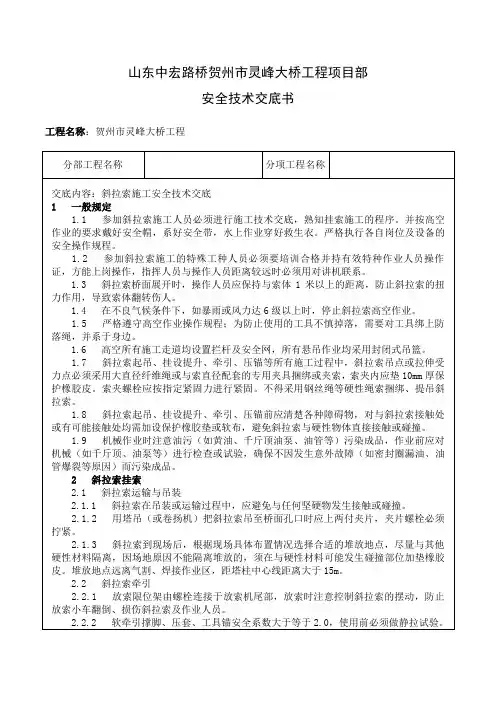

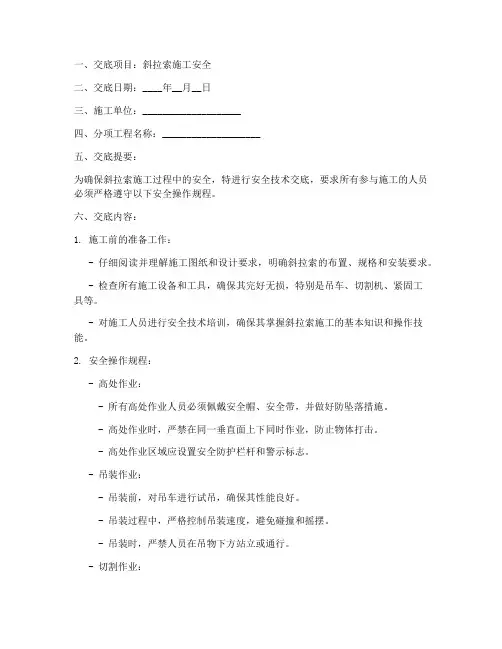

一、交底项目：斜拉索施工安全二、交底日期：____年__月__日三、施工单位：____________________四、分项工程名称：____________________五、交底提要：为确保斜拉索施工过程中的安全，特进行安全技术交底，要求所有参与施工的人员必须严格遵守以下安全操作规程。

六、交底内容：1. 施工前的准备工作：- 仔细阅读并理解施工图纸和设计要求，明确斜拉索的布置、规格和安装要求。

- 检查所有施工设备和工具，确保其完好无损，特别是吊车、切割机、紧固工具等。

- 对施工人员进行安全技术培训，确保其掌握斜拉索施工的基本知识和操作技能。

2. 安全操作规程：- 高处作业：- 所有高处作业人员必须佩戴安全帽、安全带，并做好防坠落措施。

- 高处作业时，严禁在同一垂直面上下同时作业，防止物体打击。

- 高处作业区域应设置安全防护栏杆和警示标志。

- 吊装作业：- 吊装前，对吊车进行试吊，确保其性能良好。

- 吊装过程中，严格控制吊装速度，避免碰撞和摇摆。

- 吊装时，严禁人员在吊物下方站立或通行。

- 切割作业：- 使用切割机时，操作人员必须佩戴防护眼镜和耳塞，防止火花飞溅和噪音伤害。

- 切割过程中，确保切割区域周围无易燃易爆物品。

- 紧固作业：- 紧固斜拉索时，必须使用专用工具，确保连接牢固。

- 紧固过程中，注意检查斜拉索的受力情况，防止过度紧固或松弛。

3. 应急预案：- 制定突发事故应急预案，包括火灾、物体打击、高处坠落等。

- 确保所有施工人员熟悉应急预案，并能够迅速、有效地进行应急处置。

4. 安全检查：- 定期对施工现场进行安全检查，及时发现并消除安全隐患。

- 施工过程中，加强对斜拉索的检查，确保其受力均匀，无损伤。

七、检查执行情况：（此处由施工负责人填写，记录安全交底执行情况）八、注意事项：- 施工过程中，所有人员必须服从指挥，严格遵守安全操作规程。

- 发现安全隐患，立即报告并采取措施予以消除。

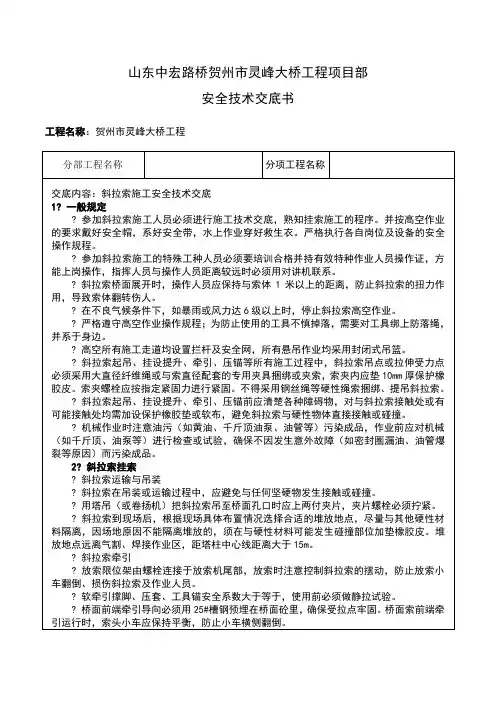

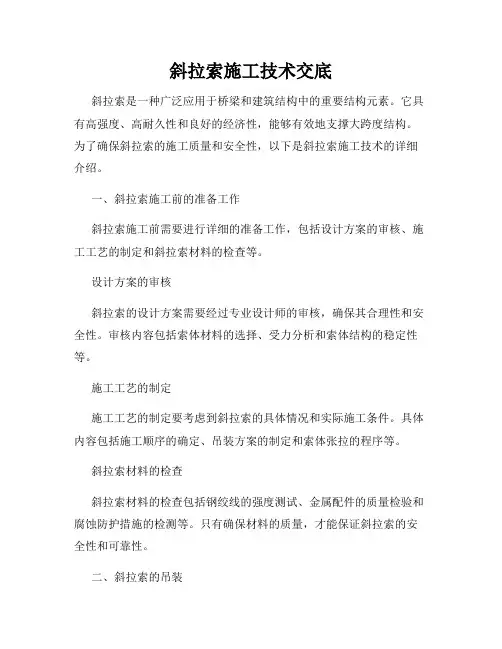

斜拉索施工技术交底斜拉索是一种广泛应用于桥梁和建筑结构中的重要结构元素。

它具有高强度、高耐久性和良好的经济性，能够有效地支撑大跨度结构。

为了确保斜拉索的施工质量和安全性，以下是斜拉索施工技术的详细介绍。

一、斜拉索施工前的准备工作斜拉索施工前需要进行详细的准备工作，包括设计方案的审核、施工工艺的制定和斜拉索材料的检查等。

设计方案的审核斜拉索的设计方案需要经过专业设计师的审核，确保其合理性和安全性。

审核内容包括索体材料的选择、受力分析和索体结构的稳定性等。

施工工艺的制定施工工艺的制定要考虑到斜拉索的具体情况和实际施工条件。

具体内容包括施工顺序的确定、吊装方案的制定和索体张拉的程序等。

斜拉索材料的检查斜拉索材料的检查包括钢绞线的强度测试、金属配件的质量检验和腐蚀防护措施的检测等。

只有确保材料的质量，才能保证斜拉索的安全性和可靠性。

二、斜拉索的吊装在斜拉索施工中，吊装是一个重要的环节。

吊装的质量和准确性直接影响到斜拉索的后续施工和使用。

吊装方案的制定吊装方案需要根据具体的斜拉索长度、悬吊点位置和现场施工条件来制定。

方案中应包括吊装设备的选择、吊装过程中的监控要求和吊装的安全措施等。

吊装设备的选择吊装设备的选择需要根据斜拉索的长度和重量来确定。

常用的吊装设备有起重机、塔吊和桅杆吊等。

在选择吊装设备时，应考虑设备的吊装能力、稳定性和施工效率等因素。

吊装过程的监控吊装过程中需要进行实时监控，确保斜拉索的位置和姿态控制在安全范围内。

常用的监控手段包括无人机拍摄、激光测距仪测量和摄像头录像等。

吊装的安全措施吊装过程中需要采取一系列的安全措施，包括制定吊装操作规程、设置安全警示标志和配备专业吊装人员等。

只有确保吊装的安全，才能保证斜拉索的施工质量。

三、斜拉索的张拉和锚固斜拉索的张拉和锚固是斜拉索施工的关键部分。

张拉要求精确，锚固要求可靠，才能保证斜拉索的受力均匀和结构的稳定性。

张拉的程序斜拉索的张拉分为预张拉和定张拉两个阶段。

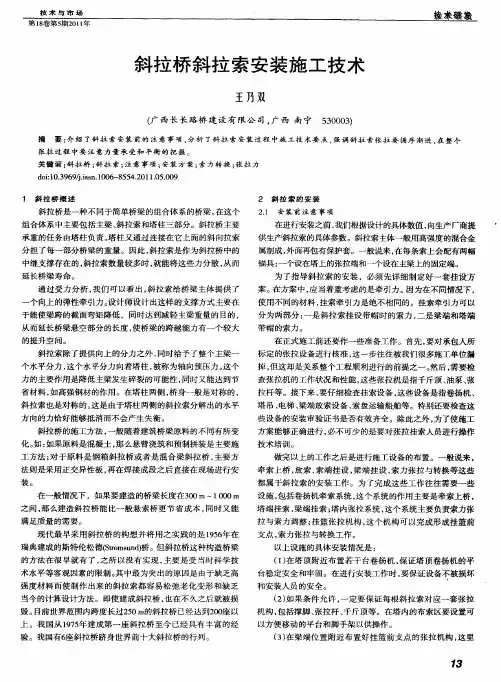

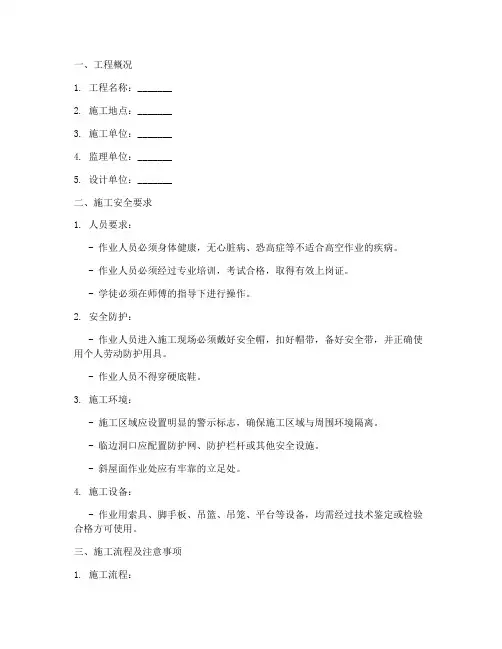

一、工程概况1. 工程名称：_______2. 施工地点：_______3. 施工单位：_______4. 监理单位：_______5. 设计单位：_______二、施工安全要求1. 人员要求：- 作业人员必须身体健康，无心脏病、恐高症等不适合高空作业的疾病。

- 作业人员必须经过专业培训，考试合格，取得有效上岗证。

- 学徒必须在师傅的指导下进行操作。

2. 安全防护：- 作业人员进入施工现场必须戴好安全帽，扣好帽带，备好安全带，并正确使用个人劳动防护用具。

- 作业人员不得穿硬底鞋。

3. 施工环境：- 施工区域应设置明显的警示标志，确保施工区域与周围环境隔离。

- 临边洞口应配置防护网、防护栏杆或其他安全设施。

- 斜屋面作业处应有牢靠的立足处。

4. 施工设备：- 作业用索具、脚手板、吊篮、吊笼、平台等设备，均需经过技术鉴定或检验合格方可使用。

三、施工流程及注意事项1. 施工流程：- 斜拉索安装前，应进行详细的施工方案编制，明确施工步骤、安全措施和应急预案。

- 施工前，对施工人员进行安全技术交底，确保作业人员掌握安全操作规程。

- 施工过程中，严格按照施工方案执行，确保施工质量。

2. 注意事项：- 钢筋断料、配料、弯料等工作应在地面进行，不准在高空操作。

- 斜屋面上应建平台，用以堆放钢筋、材料，传递钢筋等物件应用绳牵牢，防止滑落。

- 起重指挥应由技术培训合格的专职人员担任，无指挥或信号不清不准吊。

- 钢筋、型钢、管材等细长和多根物件必须捆扎牢靠，多点起吊。

单头千斤”或捆扎不牢靠不准吊。

- 起吊钢筋骨架，下方禁止站人，必须待骨架降到距模板1米以上后方可作业。

四、应急预案1. 火灾：- 发现火情，立即切断电源，使用灭火器、消防水带等进行灭火。

- 火势无法控制时，立即报警并组织人员疏散。

2. 高空坠落：- 发现人员高空坠落，立即启动应急预案，对伤者进行救治。

- 同时，采取措施防止事故扩大。

3. 其他意外情况：- 根据实际情况，制定相应的应急预案，确保施工安全。

斜拉桥斜拉索施工工艺流程及作业指导(优秀工作范文)斜拉桥斜拉索施工工艺流程及作业指导目的：本文旨在明确斜拉桥斜拉索施工作业的工艺流程、操作要点和相应的工艺、质量标准，以规范桩基成孔作业。

编制依据：本文的编制依据包括《斜拉桥施工图设计-拉索结构施工图设计》、《公路桥涵施工技术规范》（JTJ041-2000）、《公路斜拉桥设计规范》（试行）JTJ027-96、《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》GB/T-2001、斜拉索安装的相关技术资料以及《公路斜拉桥设计细则》（JTG/TD65-1-2007）。

适用范围：本文适用于斜拉桥高强平行钢丝成品索配合对称悬灌主梁施工的斜拉索施工。

技术准备：内业准备：1）开工前，组织技术人员认真审核施工设计图纸和有关设计资料，澄清有关技术问题，熟悉规范和技术标准，编制斜拉桥斜拉索实施性施工组织设计，制定施工安全保证措施，并提出应急预案。

2）从事起重机械作业、登高架设作业、机动车辆驾驶等特种作业的人员必须持有特种作业证。

对所有施工人员进行岗前技术培训，并进行技术交底。

外业准备：4.2.1施工前检查工作1）对已施工完成的塔柱和主梁段进行检查，并将检查结果报监理工程师进行审核，合格后方能进行斜拉索作业施工。

2）在锚垫板上放出孔道口十字中心线，以便对中。

如若锚头安装偏位会造成锚头外螺纹与孔口磨擦，影响斜拉索张拉力精度。

3）对施工所用的平行钢丝斜拉索、斜拉索锚具生产厂家进行调查，选用供货商。

成品索进场后根据质保单进行严格查验，检查锚具、PE在运输过程中是否有损伤。

如有损伤，及时采取修理措施并妥善保管。

检验并核对成品索合同内的质量证明文件等是否齐全完整。

对需要进行试验和检验的项目要按规定进行试验和检验，确保工程材料的质量和数量满足设计、规范和施工的要求。

4）对施工所需的设备机具，如塔吊、卷扬机、千斤顶、放索架等进行选型，组织进场、调试、安装。

需要进行校正检验的进行校正检验。

5）斜拉索安装前的清理检查：清除锚索管内的水泥砂浆、焊渣和管口处毛刺；清理锚垫板上的砂浆、焊渣等，保证锚固螺母与锚垫板密贴；检查锚头槽口尺寸，以确定千斤顶的安装位置。

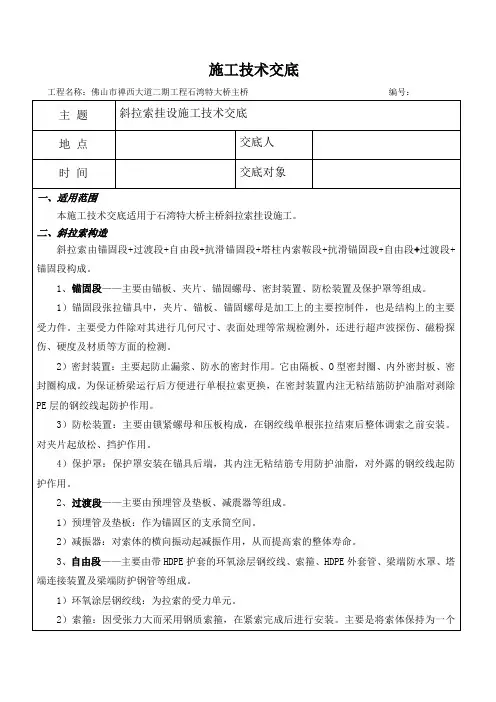

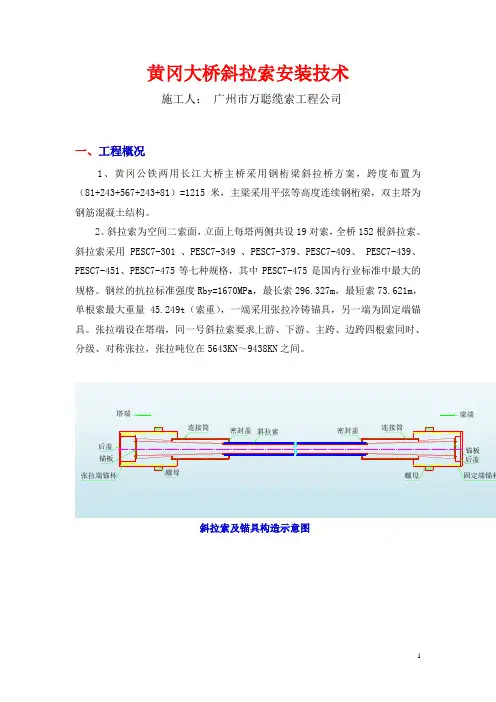

黄冈大桥斜拉索安装技术施工人：广州市万聪缆索工程公司一、工程概况1、黄冈公铁两用长江大桥主桥采用钢桁梁斜拉桥方案，跨度布置为（81+243+567+243+81）=1215米，主梁采用平弦等高度连续钢桁梁，双主塔为钢筋混凝土结构。

2、斜拉索为空间二索面，立面上每塔两侧共设19对索，全桥152根斜拉索。

斜拉索采用PESC7-301 、PESC7-349 、PESC7-379、PESC7-409、 PESC7-439、PESC7-451、PESC7-475等七种规格，其中PESC7-475是国内行业标准中最大的规格。

钢丝的抗拉标准强度Rby=1670MPa，最长索296.327m，最短索73.621m，单根索最大重量45.249t（索重），一端采用张拉冷铸锚具，另一端为固定端锚具。

张拉端设在塔端，同一号斜拉索要求上游、下游、主跨、边跨四根索同时、分级、对称张拉，张拉吨位在5643KN～9438KN之间。

斜拉索及锚具构造示意图二、施工特点及对应措施一)、工程特点1、黄冈公铁两用长江大桥斜拉索具有规格大、索长长、单根斜拉索重量大、安装索力大的特点。

其中：19#斜拉索为PESC7-475，是目前国内最大型号的斜拉索。

2、梁下斜拉索锚固空间小，实际锚固点距下底板距离仅550mm至1500mm,不能布置梁下软牵引系统，长索9#～19#索施工需要在塔端设置软牵引系统，施工难度较大。

3、塔端为张拉端，塔内张拉空间有限，长索张拉时同一塔柱内主跨、边跨两套张拉设备会发生冲突，影响正常张拉。

斜拉索梁端锚固示意图二)、应对措施1、吊重方面1）、方案编制时1#～3#斜拉索采用塔吊吊装上桥，塔端安装采用塔吊提索，为避免施工干扰必要时应保留两台塔吊进行施工；4#～19#斜拉索采用架梁吊机吊装上桥，塔端安装采用500KN塔顶吊架进行提索。

桥面展索时1#～8#斜拉索采用塔吊或塔顶吊架进行桥面脱空展索。

9#～19#斜拉索采用牵引500KN放索盘进行桥面展索。

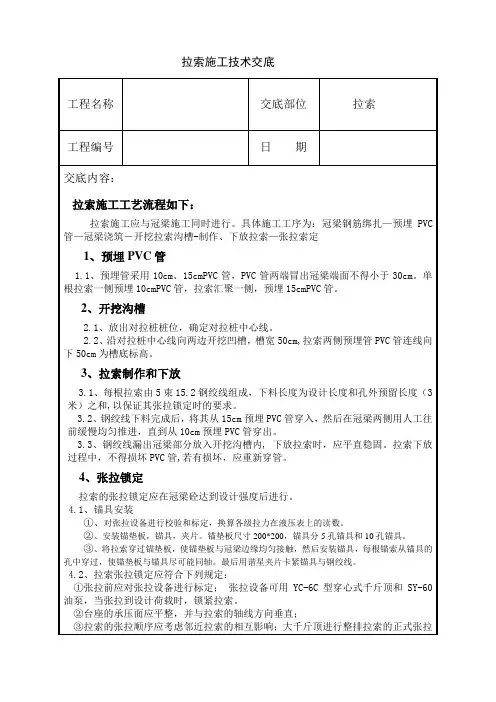

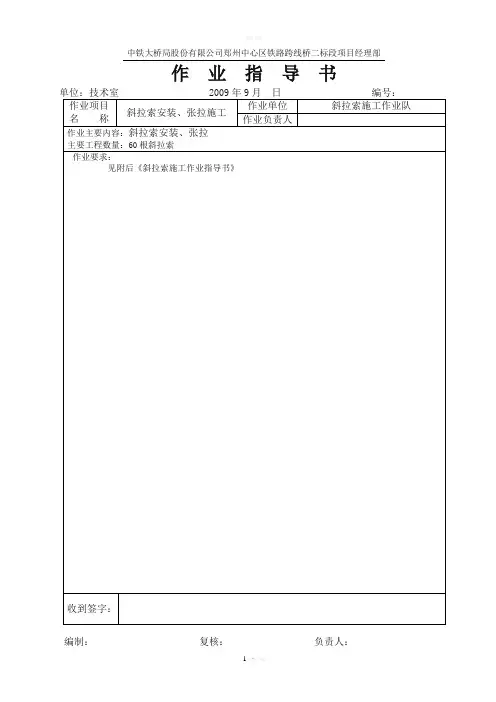

中铁大桥局股份有限公司郑州中心区铁路跨线桥二标段项目经理部作业指导书单位：技术室 2009年9月日编号：作业项目名称斜拉索安装、张拉施工作业单位斜拉索施工作业队作业负责人作业主要内容：斜拉索安装、张拉主要工程数量：60根斜拉索作业要求：见附后《斜拉索施工作业指导书》收到签字：编制：复核：负责人：郑州市中心区铁路跨线桥斜拉索安装、张拉施工作业指导书一、编制依据1、《公路桥涵施工技术规范》（JTJ041-2000）2、《中铁二院郑州市中心区铁路跨线桥斜拉索设计图》3、《塔吊使用说明书》4、《郑州市中心区铁路跨线桥工程施工组织设计》二、概况郑州市中心区铁路跨线桥主桥工程为双塔单索面三跨预应力混凝土斜拉桥，跨径组合为106＋248＋106m，全长460m。

主塔斜拉索按扇形布置，每塔共有15对，编号从塔底往上依次编号为1至15号，分2、3#墩及东西两侧。

索塔上拉索交错锚固，索距为2.8m～4.7m不等。

全桥共设120根斜拉索，斜拉索采用PES7-253 、PES7-283、 PES7-265、PES7-301等四种规格。

整股钢丝用高强缠包带缠紧后外挤双层双螺旋线护套，钢丝的抗拉标准强度Rby=1670MPa，最长索138.978m，最短索26.181m，单根索最大重量12.78t（索重），两端均采用张拉冷铸锚具。

张拉端设在主塔端，同一编号斜拉索要求四根索同时对称张拉。

斜拉索参数表1-1 西塔边跨斜拉索技术参数（表一）索号规格精下料长度（m）索长（m）单根索重（t）塔端戴平帽梁端戴到设计位置时牵引力（t）XBS1 PESC7-253 26.757 27.071 3.030 2.907 XBS2 PESC7-265 35.681 35.995 3.987 5.244 XBS3 PESC7-265 44.494 44.808 4.739 8.096 XBS4 PESC7-265 52.862 53.176 5.454 11.470 XBS5 PESC7-283 61.381 61.735 6.532 16.050 XBS6 PESC7-283 69.851 70.205 7.300 21.420 XBS7 PESC7-301 76.747 77.101 8.434 26.350 XBS8 PESC7-301 83.625 83.979 9.095 31.680XBS9 PESC7-301 90.397 90.751 9.745 37.650 XBS10 PESC7-301 97.174 97.528 10.396 44.280 XBS11 PESC7-301 103.900 104.254 11.042 51.560 XBS12 PESC7-283 110.553 110.907 10.992 61.220 XBS13 PESC7-283 115.855 116.209 11.473 66.950 XBS14 PESC7-283 121.158 121.512 11.954 72.540 XBS15 PESC7-283 129.238 129.592 12.687 82.9701-2 西塔中跨斜拉索技术参数（表二）索号规格精下料长度（m）索长（m）单根索重（t）塔端戴平帽梁端戴到设计位置时牵引力（t）XZS1 PESC7-253 25.825 26.139 2.954 2.831 XZS2 PESC7-253 34.416 34.730 3.650 4.962 XZS3 PESC7-26542.959 43.273 4.608 7.823 XZS4 PESC7-265 51.057 51.371 5.300 10.990 XZS5 PESC7-265 59.330 59.644 6.006 15.070 XZS6 PESC7-283 67.619 67.973 7.098 20.300 XZS7 PESC7-283 75.998 76.352 7.858 26.080 XZS8 PESC7-283 84.417 84.771 8.621 33.100 XZS9 PESC7-283 92.772 93.126 9.379 41.250 XZS10 PESC7-283 101.157 101.511 10.140 50.940 XZS11 PESC7-283 109.521 109.875 10.898 62.100 XZS12 PESC7-283 117.872 118.226 11.656 71.850 XZS13 PESC7-265 124.885 125.199 11.604 82.330 XZS14 PESC7-265 131.712 132.026 12.187 86.570 XZS15 PESC7-265 138.458 138.772 12.763 89.8201-3 东塔边跨斜拉索技术参数（表三）索号规格精下料长度（m）索长（m）单根索重（t）塔端戴平帽梁端戴到设计位置时牵引力（t）DBS1 PESC7-253 26.719 27.033 3.027 2.900 DBS2 PESC7-265 35.629 35.943 3.982 5.219 DBS3 PESC7-265 44.427 44.741 4.733 8.073 DBS4 PESC7-265 52.782 53.096 5.447 11.406 DBS5 PESC7-283 61.288 61.642 6.523 15.962 DBS6 PESC7-283 69.750 70.104 7.291 21.110DBS7 PESC7-301 76.635 76.989 8.423 26.040 DBS8 PESC7-301 83.502 83.856 9.083 31.370 DBS9 PESC7-301 90.262 90.616 9.732 37.490 DBS10 PESC7-301 97.029 97.383 10.382 44.090 DBS11 PESC7-301 103.747 104.101 11.027 51.330 DBS12 PESC7-283 110.391 110.745 10.977 60.900 DBS13 PESC7-283 115.684 116.038 11.457 66.610 DBS14 PESC7-283 120.978 121.332 11.937 72.510 DBS15PESC7-283129.043129.39712.66983.3601-4 东塔中跨斜拉索技术参数（表四）三、挂索与张拉施工方案1、总体施工方法缆索挂设方法采用先挂塔端（从底往上依次安装及张拉，编号为1~15号，同一编号分东D 、西X 边跨B 及中跨Z 两种），再挂梁端的方法进行（从梁端往跨中依次进行安装张拉，编号为1~15号）。

桥梁斜拉索锚固安装施工工艺1桥梁斜拉索锚固是桥梁结构中重要的组成部分，它能够有效地分担桥面荷载并支撑桥体。

本文将介绍桥梁斜拉索锚固的安装施工工艺，以确保桥梁结构的稳定和安全。

一、斜拉索锚固材料准备在进行斜拉索锚固的安装施工前，需要准备相应的材料。

这些材料包括锚固装置、钢绞线、锚固衬套、预应力张拉设备等。

在选择和采购这些材料时，需要严格按照设计要求和规范的要求进行，确保其质量和性能符合要求。

二、斜拉索锚固基础处理在斜拉索锚固施工前，需要对锚固基础进行处理。

通常情况下，锚固基础是由混凝土构成的。

首先，要对基础表面进行清理，确保其干净无尘。

然后，在基础上涂刷防腐剂，以提高锚固基础的耐久性和防腐能力。

三、斜拉索锚固装置安装1. 预埋安装施工预埋式斜拉索锚固装置是先将其埋设在桥梁梁面上，再进行斜拉索的张拉和锚固。

首先，需要在桥梁梁面上预留锚固装置的位置，然后将锚固装置准确地安装在预留位置上，并用螺栓进行固定。

2. 非预埋安装施工非预埋式斜拉索锚固装置是直接安装在桥梁梁面上的。

在进行安装前，需要根据设计要求确定锚固装置的位置，并在梁面上进行标识。

然后，将锚固装置准确地安装在标识位置上，并用螺栓进行固定。

四、斜拉索张拉与锚固1. 斜拉索张拉斜拉索张拉是将钢绞线进行预应力张拉的过程。

在进行斜拉索张拉前，需要先将钢绞线穿过锚固装置，并用锚固衬套进行固定。

然后，使用预应力张拉设备对钢绞线进行张拉，直至达到设计要求的张拉力。

2. 斜拉索锚固斜拉索锚固是确保斜拉索能够牢固锚固在桥梁结构中的过程。

在进行斜拉索锚固前，需要先对张拉后的钢绞线进行检查，确保其张拉力符合设计要求。

然后，将锚固衬套等材料安装在锚固装置中，并进行固定。

五、斜拉索锚固质量控制在进行斜拉索锚固安装施工时，需要进行质量控制，以确保施工质量和安全性。

这包括对斜拉索锚固装置、钢绞线、锚固衬套等材料的检验和验收，对斜拉索张拉力的检测和调整，以及对锚固装置的固定和防腐处理的监督和检查。

一、交底目的为确保拉索安装施工过程中的安全，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、工程概况1. 工程名称：________________________2. 施工地点：________________________3. 施工单位：________________________4. 施工内容：拉索安装工程三、施工人员要求1. 参加本次施工人员必须经过专业培训，取得相关资格证书。

2. 施工人员应熟悉本工程的施工图纸、施工方案和安全技术措施。

3. 施工人员应遵守国家有关安全生产的法律、法规和标准。

四、安全注意事项1. 人员安全：（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工人员应按照规定路线行走，严禁跨越施工区域。

（3）施工人员应听从现场指挥，严禁擅自离岗、操作。

2. 机械设备安全：（1）机械设备应定期检查、维护，确保设备完好。

（2）机械设备操作人员必须经过专业培训，取得操作资格证书。

（3）机械设备操作过程中，严禁超载、超速、违规操作。

3. 施工现场安全：（1）施工现场应设置安全警示标志，明确危险区域。

（2）施工现场应保持整洁，严禁堆放杂物。

（3）施工现场应设置消防设施，确保消防通道畅通。

4. 拉索安装安全：（1）拉索安装前，应对拉索进行检查，确保拉索无损伤、变形。

（2）拉索安装过程中，应严格按照施工方案进行，确保拉索安装质量。

（3）拉索安装时，应采取防止坠落、滑落、碰撞等安全措施。

（4）拉索安装过程中，严禁操作人员进入拉索下方作业区域。

五、应急措施1. 发生安全事故时，立即停止施工，报告上级领导。

2. 组织救援人员迅速开展救援工作，确保受伤人员得到及时救治。

3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

六、交底内容1. 施工人员应熟悉本工程的安全技术措施，确保施工过程中遵守相关规定。

2. 施工人员应了解施工现场的危险源，掌握相应的安全防护措施。

东南亚某大桥斜拉索安装施工技术摘要：本文介绍了国外某大桥斜拉索安装施工。

对叠合梁中斜拉索的梁端带螺母进行了详细介绍，并对施工过程中出现的问题提出了自己的解决方法。

希望对以后类似桥型斜拉索的施工提供借鉴。

关键词：斜拉索；叠合梁；梁端带螺母；钢绞线软牵引1工程概况东南亚某大桥为双塔双索面斜拉桥，主跨434m，斜拉索纵向索面在同一平面内，索面间距为2.8-6m，横向两索面中心间距为22m，索面中心与主塔纵向中心对齐。

每个索面共有70根斜拉索，全桥共140根。

斜拉索采用φ7mm镀锌高强度低松弛平行钢丝，钢丝标准抗拉强度为1670MPa，外挤双层HDPE。

斜拉索规格共7种，即：SNS/S-II-7×313、SNS/S-II-7×283、SNS/S-I-7×241、SNS/S-I-7×211、SNS/S-I-7×187、SNS/S-I-7×163、SNS/S-I-7×127。

斜拉索锚具采用冷铸墩头锚，采用塔端一端张拉。

索塔内斜拉索锚固区位于上塔柱内，锚固系统分别采用锚固钢横梁和预应力锚固两种形式。

斜拉索下端主梁内的拉索锚固采用钢锚箱。

2斜拉索安装总体方案2.1总体施工方案的确定斜拉索安装施工主要包括索上桥面、桥面展索、塔端挂设、梁端安装、斜拉索张拉、索力检测、调整及减振装置及附属设施安装等工序。

根据斜拉索的结构形式和锚固特点，斜拉索安装采用塔端张拉的施工方案。

详见下表：表1斜拉索安装总体思路表3主要施工设施、设备的选用及布置3.1卷扬机的选型及布置卷扬机是斜拉索桥面展索、塔端挂设和梁端安装等主要工序的关键设备，卷扬机选取的原则是：操作安全方便、控制准确、状况良好、可调速。

同时应根据卷扬机型号，配置相应的滑车组。

根据卷扬机用途不同分为下面几种类型（以单塔柱为例进行说明）：①主提升卷扬机，共4台10t，布置于索塔根部处，是进行斜拉索塔端挂设的主要设备。

斜拉索安装1.工程概况斜拉索采用单索面扇表密索布置。

斜拉索采用高强平行钢丝，钢丝的标准强度为R b=1670Mpa，规格为2×91Ф7mm~2×241Ф7mm。

斜拉索在主梁上的横向间距为1.0m，顺y桥向两侧钢索为不对称的扇形布置，主跨钢箱梁标准索距12.0m，砼梁锚跨索为5.5m，全桥共有斜拉索20对（40根）。

2.斜拉索安装总体施工方案斜拉索挂设的关键是怎样将斜拉索两端锚头引出上、下两端锚固板外，随着斜拉索的加长，挂索牵引力与斜拉索长度、重量和倾斜角等因素有关,本工程斜拉索全部采用先挂塔上后挂梁下，塔上塔吊起吊，手拉葫芦牵引入过孔后固定；在塔上张拉端挂好临时锚固后，牵引梁端下锚头，先采用扬机进行第一次水平牵引，此时锚头距设计位置还有一定的距离，将箱梁内千斤顶软牵引装置的连接头与锚头相连，千斤顶持续张拉将锚头拉入索管口后锚固。

3.斜拉索安装工艺流程：3.1上锚安装施工准备→汽车吊将放索盘吊至主墩桥面位置→塔吊起吊锚头，提升到需安装的索管管口→塔内手拉葫芦倒链加连接头（软牵引装置）伸出索管口外→塔外爬架上操作人员把锚头与牵引头连接→牵引钢索进入索管口塔吊吊钩紧随跟进→锚头就位旋上螺母→卸除吊钩及等连接件→上锚安装完毕3.2下锚安装安装牵引索夹与卷扬机钢丝绳连接→卷扬机缓慢牵引锚头→在拉索前进方向，每隔一定距离放置一个特制的滚筒→水平牵引到索管口附近→通过转向装置将锚头转向，使软牵引装置连接头与锚头连接→千斤顶张拉钢绞线将锚头拉进索管口并用螺母锚固4.斜拉索安装工艺方法4.1施工准备4.1.2斜拉索安装前必须做好以下工作1）清除锚索管内的水泥砂浆、焊渣和管口处毛刺。

2）清理锚垫板上的砂浆、焊渣等，保证锚固螺母与锚垫板密贴。

3）检查锚头槽口尺寸，以确定千斤顶的安装位置。

4）在锚垫板上放出孔道口十字中心线，以便对中，如若锚头安装偏位会造成锚头外螺纹与孔口磨擦，影响斜拉索张拉力精度。

不合格•工索具、放索盘准备> 索的转运塔吊吊装索重"t——::- 索吊上桥面至放索盘上广一塔顶吊架安装j 索夹加工▼张拉系统准备一斜拉索硬牵引一塔端斜拉索安装丿一塔箱内起重设备安装—塔内安全防护等准备工作▼滚轮加工”滚轮安装> 桥面展索梁端牵引系统布置梁端牵引平台加工1 1 1每循环牵引准备工作------------------- > 梁端斜拉索牵引就位------------ 梁端牵引设备就位塔内张拉操作平台安装i I塔端张拉设备就位*■塔端斜拉索张拉（第一次张拉）▼测量桥面线形--------- ►塔端张拉至设计值（第二次张拉）调整索力 不符合要求 设计监控②桥面牵引卷扬机，全桥共2台，前端梁各布置一台，用于牵引斜拉索场用25t汽车轮胎吊装运上车，索具采用优质吊装袋，不采用钢丝绳，以免工程名称交底部位斜拉索工程编号日期年月曰图2-2斜拉索梁端压锚示意图3.5、斜拉索张拉(1)斜拉索张拉施工工艺流程图见下图2-3所示。

桥轴线工程名称交底部位 斜拉索工程编号 日期 年 月曰图2-3斜拉索张拉施工工艺流程图（2） 张拉原则拉索张拉要求均匀、对称分次循环施工，纵向对称可防止塔柱偏移，横 向对称可防止主梁扭转。

（3） 张拉过程1） 、张拉顺序斜拉索在每个节段施工中一次张拉到位，即在每节段砼浇筑后且预应力 张拉完就可以进行斜拉索张拉施工。

2） 、斜拉索张拉斜拉索在张拉过程中，每墩4台千斤顶应同步进行，严格控制 4台千斤 顶张拉力的差值，一般以油表读数相差在I.OMpa 以内为标准。

张拉油表应经 常进行标护检修，定期检验。

有如下情况时：千斤顶初次使用、千斤顶使用超过6个月或200次、千斤顶经过检修、千斤顶和油表重新配对、千斤顶使用过程中3、安装斜拉索前，用钢凿或手砂轮将锚座钢管内和锚垫板处有可能挂破斜拉索的异物全部清理干净。

4、安装斜拉索前所有丝口均进行仔细检查，发现问题及时处理，锚头穿过锚管时特别注意锚头的保护。

斜拉索安装技术方案一、工程简介天津南仓立交桥主桥采用150m+150m单塔(孪生塔)斜拉桥，主梁为牵索挂篮浇注砼施工,全桥共21对、168根斜拉索，斜拉索采用PES7-73、PES7-85、PES7-109、PES7-127、PES7-151等五种规格。

斜拉索整股钢丝用高强缠包带缠紧后外挤双层HDPE护套，钢丝的抗拉标准强度Rby=1670MPa，最长索156.613m，最短索50.643m，单根索最大重量714KN，两端均采用张拉端冷铸锚具，张拉端设在塔内与牵索挂篮弧型首下。

二、斜拉索各工况受力分析斜拉索的挂设就是在确保安全的条件下将新制斜拉索两端锚杯分别引出锚垫板，并拧上锚杯螺母。

根据现有斜拉索相关资料，在斜拉索塔端锚杯螺母戴平扣，中、长索梁端锚杯拉到理论锚固点时的牵引索力较大（见下表工况二），此过程可通过挂篮下端硬性牵引（5000KN千斤顶张拉牵引张拉杆）来完成；同时，将牵引张拉杆加长到6m，以达到减小挂篮下端满足硬性牵引这一工况（牵引张拉杆外露出5000KN千斤顶后端面15cm）时的牵引索力（见下表工况一）的目的。

斜拉索各工况参数表注：1、工况一为塔端锚杯螺母戴平扣，梁端锚杯分丝板距理论锚固点一定距离时（达到挂篮下端硬性牵引工况）的牵引力；2、工况二为塔端锚杯螺母戴平扣，梁端锚杯分丝板拉到理论锚固点时所需要的牵引力；3、当锚杯分丝板在理论锚固点以外时，距离为负值；当锚杯分丝板在理论锚固点以内时，距离为正值。

三、施工工艺及流程一）、施工特点：前期塔梁同步施工本桥索塔施工到85.7m后，即基本具备了张拉斜拉索的条件。

在索塔封顶前需完成1#—3#斜拉索安装，因桥面施工场地较小，各作业队之间施工干扰较大，需与各方积极勾通，制定完善的施工组织。

二）、施工方案缆索挂设安装总原则是：先安装塔端锚杯戴平帽，再安装梁端锚杯基本到位，最后塔端张拉至挂篮施工要求索力。

缆索张拉包括牵索张拉（梁端），永久索张拉及调索（塔端）。
