变频电机用漆包线耐电晕电热老化性能的分析研究

漆包线200级标识
漆包线的200级标识代表该漆包线可以在200摄氏度的温度下长期使用。

漆包线是一种电线，其内部是金属丝，外部涂有多层绝缘漆。

这种电线主要用于电机等电气设备中。

漆包线的耐温等级是衡量其耐高温性能的一个重要参数，通常以温度级别来表示。

常见的耐温等级有130级、155级、180级，而能够达到200级的漆包线属于耐高温类型，能够在更高的温度环境下保持稳定的绝缘性能。

在技术规范中，200级耐电晕复合漆包铜圆线的技术要求包括绝缘耐热等级在200级以上，适合于变频电机等应用场合。

例如，标称直径为1.6mm，漆膜厚度为2级漆膜的铜圆线，其表示方法可能为：Q(ZY/XY)BP。

此外，对于漆包线的具体尺寸和质量标准，会有一定的测量和计算方法来确保其符合要求。

例如，通过测量外径、导体直径、偏差、f值（漆膜厚度的均匀性）等参数来判断漆包线是否合格。

200级的漆包线具有较高的耐温性能，适用于需要长时间在高温环境下工作的电机和其他电气设备。

在选择漆包线时，应根据具体的应用需求和设备的工作条件来确定合适的耐温等级。

同时，还需要关注漆包线的其他性能指标，如电绝缘性能、机械强度等，以确保其能够满足特定用途的要求。

漆包线绝缘层局部放电及电击穿过程机理与潜在风险分析目录一、内容描述 (2)二、漆包线概述 (3)1. 漆包线基本概念与结构 (4)2. 漆包线应用领域 (4)三、绝缘层局部放电现象 (5)1. 局部放电定义及产生原因 (6)2. 局部放电类型与特征 (8)四、电击穿过程机理分析 (9)1. 电击穿基本概念 (10)2. 电击穿过程及影响因素 (10)3. 漆包线绝缘层电击穿机理 (12)五、潜在风险分析 (13)1. 绝缘层局部放电对漆包线性能影响 (14)2. 电击穿过程可能导致的风险 (15)3. 风险评估方法及预防措施 (16)六、实验研究与案例分析 (17)1. 实验设计原则及方法 (18)2. 实验结果分析 (20)3. 相关案例分析 (21)七、改进措施与建议 (22)1. 优化漆包线生产工艺 (23)2. 提高绝缘层性能与质量 (24)3. 加强设备维护与运行管理 (26)八、结论与展望 (27)1. 研究成果总结 (28)2. 潜在风险分析及改进措施实施效果展望 (29)一、内容描述本文深入探讨了漆包线绝缘层局部放电及电击穿过程的机理，以及由此引发的潜在风险。

文章首先对漆包线的结构与特性进行了详尽的介绍，阐明了绝缘层在电气设备中的关键作用。

通过精细的实验研究和理论分析，揭示了局部放电发生的具体过程，包括放电现象的产生、发展以及最终导致电击穿的机制。

在漆包线绝缘层局部放电的研究中，本文详细分析了放电过程中产生的各种效应，如热效应、机械效应和化学效应等，并对这些效应如何影响绝缘层的性能和寿命进行了深入的探讨。

结合实际应用场景，本文还对不同材料、不同工艺下漆包线绝缘层的局部放电特性进行了对比研究，为绝缘材料的选择和优化提供了有力的理论支持。

在电击穿过程的机理分析方面，本文从电场分布、电介质特性、温度场变化等多个角度出发，全面阐述了电击穿发生的物理过程和化学过程。

通过对电击穿过程中的热力学参数、微观结构变化和宏观性能变化进行深入的分析，本文揭示了电击穿发生的本质原因和影响因素。

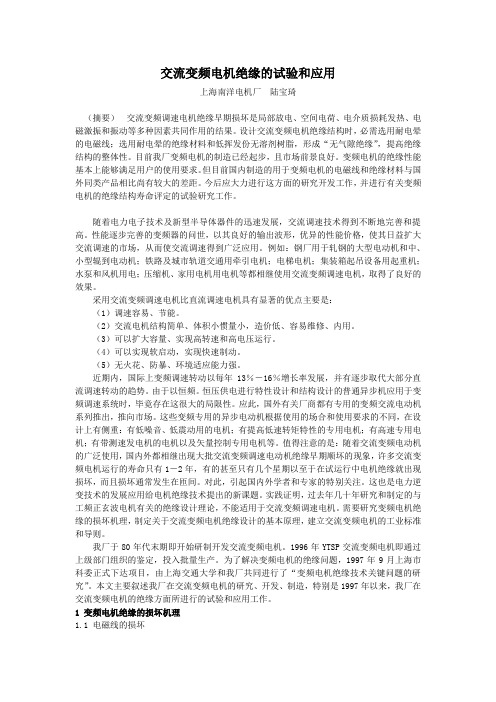

交流变频电机绝缘的试验和应用上海南洋电机厂陆宝琦（摘要）交流变频调速电机绝缘早期损坏是局部放电、空间电荷、电介质损耗发热、电磁激振和振动等多种因素共同作用的结果。

设计交流变频电机绝缘结构时，必需选用耐电晕的电磁线；选用耐电晕的绝缘材料和低挥发份无溶剂树脂，形成“无气隙绝缘”，提高绝缘结构的整体性。

目前我厂变频电机的制造已经起步，且市场前景良好。

变频电机的绝缘性能基本上能够满足用户的使用要求。

但目前国内制造的用于变频电机的电磁线和绝缘材料与国外同类产品相比尚有较大的差距。

今后应大力进行这方面的研究开发工作，并进行有关变频电机的绝缘结构寿命评定的试验研究工作。

随着电力电子技术及新型半导体器件的迅速发展，交流调速技术得到不断地完善和提高。

性能逐步完善的变频器的问世，以其良好的输出波形，优异的性能价格，使其日益扩大交流调速的市场，从而使交流调速得到广泛应用。

例如：钢厂用于轧钢的大型电动机和中、小型辊到电动机；铁路及城市轨道交通用牵引电机；电梯电机；集装箱起吊设备用起重机；水泵和风机用电；压缩机、家用电机用电机等都相继使用交流变频调速电机，取得了良好的效果。

采用交流变频调速电机比直流调速电机具有显著的优点主要是：（1）调速容易、节能。

（2）交流电机结构简单、体积小惯量小，造价低、容易维修、内用。

（3）可以扩大容量、实现高转速和高电压运行。

（4）可以实现软启动，实现快速制动。

（5）无火花、防暴、环境适应能力强。

近期内，国际上变频调速转动以每年13％－16％增长率发展，并有逐步取代大部分直流调速转动的趋势。

由于以恒频。

恒压供电进行特性设计和结构设计的普通异步机应用于变频调速系统时，毕竟存在这很大的局限性。

应此，国外有关厂商都有专用的变频交流电动机系列推出，推向市场。

这些变频专用的异步电动机根据使用的场合和使用要求的不同，在设计上有侧重：有低噪音、低震动用的电机；有提高低速转矩特性的专用电机；有高速专用电机；有带测速发电机的电机以及矢量控制专用电机等。

200级耐电晕漆包圆铜线技术规范TY/JSGF-A版本：A版受控状态：编制：审核：批准：2012-02-15发布2012-02-15实施永济通用电机制造有限责任公司前言本技术规范依据GB/T1.1-2000、GB/T 24122-2009、GB/T6109.1-90的要求编写，参考了西门子2008年04月23日发布的国家标准GB/T6109.1-2008和国际电工委标准IEC60317-0-1:2005标准的部分内容。

本技术规范是在GB/T6109.20-2008/IEC60317-13:1997《200级聚酰亚胺复合聚酯或聚酯亚胺漆包铜圆线》标准的基础上根据变频电机绕组线的技术要求修订而成。

与GB/T6109.20-2008/IEC60317-13:1997标准相比，本技术规范主要在以下方面进行了调整或补充。

1.对铜导体的规格范围进行了重新规定。

2.对绕组常规性能参数按照国家标准的要求，结合导体的规格范围，进行了删减。

3.增加了绕组耐电晕性能方面的技术要求。

本技术规范由永济通用电机制造有限责任公司负责起草，主要起草人王春生，审核卫军。

本技术规范于2012年02月15日首次发布。

200级耐电晕漆包铜圆线1、主题内容及适用范围本技术规范规定了用杜邦绝缘漆模具法涂制的200级耐电晕复合漆包铜圆线的技术要求，绝缘耐热等级在200级以上。

200级耐电晕漆包铜圆线适合于变频电机。

2、名称及表示方法对于标称直径为1.6mm，漆膜厚度为2级漆膜的铜圆线，其表示方法为：Q(ZY/XY)BP-2-200 1.60。

3、材料和绝缘3.1导体材料采用GB5231规定的1号纯铜T1，通常采用3C-P电解铜或T1无氧铜杆。

3.2铜圆线铜圆线为拉拔后经退火处理的软质铜线，表面必须光滑，表面的裂口、嵌入的氧化物和其他可用肉眼观察到的缺陷是不允许存在的。

导体的规格范围为1级：0.40~2.00mm及以下，2级：2.00~4.00mm及以下。

浅析影响电机绝缘老化的因素及改进措施文章介绍了影响电机绝缘老化的原因，然后针对这些影响因素提出了改善绝缘老化的处理方法。

标签：电机；绝缘老化；影响因素；改进措施1 引言绝缘是电机中的重要组成部分，绝缘材料影响着电机使用的安全性和可靠性，同时也是决定电机寿命的重要因素之一。

在长期的现场运行中，电机由于受到电气故障、温度、摩擦和机械震动的共同作用以及不同外部环境条件的影响，其定、转子绕组以及铁芯叠片之间的绝缘部分会逐渐产生老化，绝缘电阻值下降，最终丧失其应有的性能，使电机不能继续安全运行。

因此，对电机的绝缘老化原因进行分析，然后采取适当的处理手段和改进措施，就能减缓电机绝缘老化的速度，延长电机的安全使用寿命。

2 电机绝缘老化原因总结起来，影响电机绝缘老化的因素主要有如下的几个：2.1 电气因素。

在电气设备运行的过程中，绝缘材料会受到工作电压和过电压的作用，其在电场的作用下发生不可逆的变化直至性能失效，这个过程称之为电老化。

电机在通电状态下，电机的绕组和绕组之间，绕组对地之间将产生均匀或不均匀的电场，在电场场强作用下，电机的绝缘部分将产生变化。

在长期的工作电压下，电机会存在局部放电和电老化、绝缘的电晕腐蚀和树枝劣化等现象，绝缘的介质损耗过大，绝缘结构将因过热而损坏。

绝缘材料表面如果发生局部放电，在电晕作用下发生化学反应，会产生臭氧和几种氧化物，由于电晕会生成一些高速电子和离子，会腐蚀有机绝缘材料造成局部损坏。

在操作过电压和雷击过电压的作用下，绝缘内部可能发生局部损坏，当以后再承受过电压作用时，损坏处的范围将会逐渐扩大，最终导致绝缘材料被完全击穿。

2.2 温度因素。

绝缘在电力设备运行过程中因周围环境温度过高，或因电力设备本身发热而导致绝缘温度升高，此时高分子化合物的分子链容易破裂，树脂材料的粘结强度随之降低，使得绝缘变硬、变脆，绝缘的机械强度下降、结构变形。

在高温环境下，会因氧化、聚合会导致材料丧失弹性，或因材料裂解而造成绝缘击穿。

具有高绕线性能的耐电晕漆包线的开发林志雅;丛培海;王慧峰;曹庭贵;刘斌【摘要】本文采用国外进口的某型号耐电晕漆成功的开发了耐电晕漆包线,产品性能达到了同行业的技术水平,同时改善了漆包线的绕线性能,完全能够满足当前电机高速绕线的要求.【期刊名称】《电气技术》【年(卷),期】2010(000)001【总页数】3页(P73-75)【关键词】漆包线;耐电晕;变频电动机【作者】林志雅;丛培海;王慧峰;曹庭贵;刘斌【作者单位】佛山市威奇电工材料有限公司,广东,佛山,528311;佛山市威奇电工材料有限公司,广东,佛山,528311;佛山市威奇电工材料有限公司,广东,佛山,528311;佛山市威奇电工材料有限公司,广东,佛山,528311;西安交通大学电气绝缘研究中心,西安,710049【正文语种】中文1 引言随着国家在能源节约上政策的调整，交流变频电动机因其与传统电动机相比，具有可节电1/4～1/3、易调速、易维护保养等优点得到了广泛的应用。

但交流变频电动机绝缘过早损坏的现象非常严重，其损坏通常发生在匝间绝缘上[1]。

研究表明，这是由于变频器产生的高频脉冲过电压使匝间出现电晕现象，再加上极高的频率(有时可达20kHz)，就会使电动机绝缘在化学腐蚀、热以及空间电荷积累等联合作用下加速老化，造成漆包线绝缘漆膜的破坏，使电动机寿命大幅度降低，因而开发适用于变频电动机用的耐电晕漆包线成为国内外电磁线行业的研究热点之一。

虽然目前已有几种耐电晕漆包线的品种面市，但实践表明，能够完全满足变频电动机性能和生产需要的品种很少，主要是无法很好地实现高耐电晕性能下的高速绕线要求。

为此，我公司经过不懈努力，终于成功解决了这一问题。

2 提高变频电动机用漆包线寿命的方法为了提高变频电动机用漆包线的寿命，可以采取2种主要方法[2]。

（1）提高材料的电晕起始电压，其手段包括增加绝缘厚度和减小材料的介电常数（由式（1）决定）。

然而过分的增加绝缘厚度会对电动机的设计产生影响，减小材料的介电常数要受到可应用成型的树脂类型的限制，因而此方法并不常用。

电机老化分析报告模板1. 引言本报告旨在分析一台电机的老化情况。

这台电机在使用过程中表现出了一些异常现象，本报告将通过对其运转数据的分析来解释这些异常现象，并提出相应的改进建议。

2. 电机运转数据我们对该电机进行了一段时间的运转数据采集。

采集的数据包括：电机转速、电压、电流、温度等指标。

我们将这些数据进行了整理，并制成了如下的表格：时间转速（rpm）电压（V）电流（A）温度（℃）2021/01/01 1500 220 3.5 402021/01/02 1200 200 3.2 422021/01/03 1100 190 3.0 452021/01/04 1300 210 3.8 382021/01/05 1400 220 4.0 392021/01/06 1600 230 4.2 373. 异常现象在采集的数据中，我们发现了如下两个异常现象：1.温度异常升高：电机运转时温度达到了45℃，明显高于正常水平。

2.转速波动：电机的转速出现了一定的波动，未能保持稳定。

为了找出这些异常的原因，我们需要对这些数据进行更深入的分析。

4. 数据分析4.1 温度异常升高的原因通过对温度数据的分析，我们发现该电机在运转时温度异常升高的原因是因为转子和定子之间的摩擦影响了电机的效率，从而导致了局部温升。

这个问题的解决方案是进行润滑处理，给电机转轴涂上适当多的润滑油，从而减少转子和定子之间的摩擦。

4.2 转速波动的原因经过对电机转速的分析，我们发现电机转速波动的根本原因是转子的不平衡，从而引起了转子的旋转不均匀。

这个问题的解决方案是对电机进行动平衡处理，通过增加或者删减少量的重锤使转子达到平衡状态。

5. 结论与建议通过对电机运转数据的分析，我们发现该电机的异常现象是由于转子和定子之间的摩擦和转子不平衡引起的。

为了解决这些问题，我们建议对电机进行润滑和动平衡处理。

此外，我们还应该定期对电机进行检修和保养，及时清洁电机内部，更换老化零部件，保持电机运转的顺畅和稳定。

电机漆包线（电磁线）的绝缘等级：
E级绝缘：聚胺脂漆包铜圆线QA，120℃。

B级绝缘：高强度聚酯漆包圆铜线QZ，一般为QZ-2/130漆包线（2级漆膜，130℃）。

F级绝缘：聚酯亚胺漆包圆铜线QZY，一般为QZ（G）-2/155漆包线（2级漆膜，155度）。

H级绝缘：玻璃丝包漆包线，180℃。

绝缘耐热等级：
按照UL1446及IEC 60085
Y A E B F H N R
C
90 105 120 130 155 180 200 >220 250
按照NEMA MW 1000 及IEC 60317 有240级的芳香族聚酰胺漆包线（MW 16-C，通常QY），典型的材料
Y、A 聚酰胺（纯尼龙）一般应用在短路保护
E 缩醛、低温聚氨酯
B 聚氨酯
F 聚氨酯、聚酯
H 聚氨酯、聚酯亚胺、改性聚酯
N 聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺
R 聚酰胺酰亚胺聚酰亚胺
C 芳基聚酰亚胺
本身的电气绝缘等级要和漆膜厚度相关
漆膜厚度有薄、厚、特厚等等
电动机常用圆漆包线型号及耐热等级：1）缩醛漆包线（型号QQ），耐热等级：E级（120度）；2）聚酯漆包线（型号QZ/130），耐热等级：B级（130度）；3）改性聚酯漆包线（型号QZ/155），耐热等级：F级（155度）；4）改性聚酯亚胺漆包线（型号QZY/180），耐热等级：H级（180度）；5）酰胺酰亚胺漆包线（型号QZY、QXY/200），耐热等级：C级（200度）；6）聚酰亚胺漆包线（型号QY/200），耐热等级：C级（210度）。

铝漆包线的过流能力一、引言铝漆包线是在铝导体外表涂覆一层或多层绝缘漆的绕组线，具有质量轻、成本低、资源丰富等优点，是铜导线的有效替代品。

在电气设备中，铝漆包线承载着电流传输的重要任务，其过流能力的大小直接关系到电气设备的温升、效率和使用寿命。

因此，深入研究铝漆包线的过流能力，对于提高电气设备的性能具有重要意义。

二、铝漆包线过流能力的理论分析过流能力是指导体在规定时间内通过的最大电流值，而不引起导体或绝缘层的热损坏。

铝漆包线的过流能力受到多种因素的影响，主要包括导体的截面积、绝缘层的耐热等级、环境温度和散热条件等。

1. 导体截面积：导体的截面积越大，其承载电流的能力越强。

在相同条件下，增加铝漆包线的截面积可以有效提高其过流能力。

2. 绝缘层耐热等级：绝缘层的耐热等级决定了铝漆包线的最高使用温度。

耐热等级越高，铝漆包线在高温下的电气性能越稳定，过流能力也越强。

3. 环境温度：环境温度的升高会导致导体电阻的增加和绝缘层老化的加速，从而降低铝漆包线的过流能力。

因此，在高温环境下使用铝漆包线时，需要特别关注其过流能力的变化。

4. 散热条件：良好的散热条件可以降低铝漆包线的工作温度，从而提高其过流能力。

在实际应用中，通过改善散热条件来优化铝漆包线的过流能力是一种有效的手段。

三、铝漆包线过流能力的实验研究为了验证理论分析的正确性，本文设计了一系列实验来测试铝漆包线的过流能力。

实验中，我们选取了不同截面积、不同耐热等级的铝漆包线样品，在不同的环境温度和散热条件下进行测试。

1. 实验方法：实验中，我们采用恒流源对铝漆包线样品进行持续通电，同时监测样品的温度变化。

当样品温度达到规定的最高使用温度时，记录此时的电流值作为铝漆包线的过流能力。

2. 实验结果与分析：实验结果表明，铝漆包线的过流能力随着导体截面积的增加而提高，随着耐热等级的提高而增强。

同时，环境温度的升高和散热条件的恶化都会导致铝漆包线过流能力的降低。

这些实验结果与理论分析相一致，验证了理论分析的正确性。

电机老化测试方法引言：电机是现代工业和生活中使用最广泛的设备之一，其可靠性和寿命对于设备的正常运行至关重要。

然而，随着时间的推移，电机内部的零部件会因为磨损、老化等原因而逐渐失效，从而导致电机性能下降甚至完全失效。

为了及时发现电机老化问题并采取相应的维修措施，电机老化测试方法成为了必不可少的工作。

一、外观检查电机老化测试的第一步就是进行外观检查。

通过仔细观察电机的外部情况，我们可以初步判断电机是否存在老化问题。

例如，如果电机表面存在明显的腐蚀、变形、破损等情况，那么很可能是电机内部发生了老化现象。

此外，还需要检查电机的电缆、接线端子等部分，确保其连接良好且没有松动。

二、绝缘测试绝缘测试是判断电机老化问题的重要手段之一。

通过测量电机绝缘电阻，我们可以了解电机绝缘材料的老化程度。

一般来说，电机的绝缘电阻应当达到一定的标准值，如果绝缘电阻过低，则说明电机绝缘材料老化严重，存在安全隐患。

绝缘测试通常使用绝缘电阻测试仪进行，测试时应注意保持电机停电状态。

三、温升测试电机在正常工作过程中会产生一定的热量，如果电机内部存在老化问题，会导致电机散热不良，从而使温度升高。

因此，温升测试也是判断电机老化问题的常用方法之一。

温升测试可以通过测量电机运行一段时间后的温度变化来判断电机是否存在老化问题。

一般来说，电机温升应该在一定的范围内，如果超过了标准值，则说明电机存在老化问题。

四、振动测试电机在工作过程中会产生一定的振动，如果电机内部零部件存在松动、磨损等问题，会导致电机振动过大。

因此，振动测试也是判断电机老化问题的重要手段之一。

振动测试可以通过专用的振动测试仪进行，测试时应将振动传感器固定在电机外壳上，测量电机运行时的振动情况。

一般来说，电机的振动应该在一定的范围内，如果超过了标准值，则说明电机存在老化问题。

五、电流测试电机在正常工作过程中会消耗一定的电流，如果电机内部存在老化问题，会导致电机电流异常。

因此，电流测试也是判断电机老化问题的常用方法之一。
