灌注桩钢筋笼的计算(图文讲解)

钢筋笼计算公式及实例(1)主筋计算公式：G＝(L+10d * N1) * N2 * g * N3L ----- 主筋长度d ----- 主筋直径N1 ----- 搭头个数N1=INT[INT(L/9)*10d+L)/9]N2 ----- 主筋根数N3 ----- 桩数g ----- 每⽶钢筋重量(2)螺旋筋计算公式：G＝[(D+d)π]2 +@2 * N4 * g * N3L ----- 笼长度@ ----- 螺旋筋间距D ----- 钢筋笼直径d ----- 螺旋筋直径N3 ----- 桩数N4 ----- 螺旋筋构件个数N4=ROUND(L/@-1,0)g ----- 每⽶钢筋重量(3)加强筋计算公式：G＝[(D+d)π+10d] * N4 * g * N3L ----- 笼长度@ ----- 加强筋间距D ----- 钢筋笼直径d ----- 加强筋直径N3 ----- 桩数N4 ----- 加强筋构件个数N4=ROUND(L/@+1,0)g ----- 每⽶钢筋重量说明：INT为取整函数，ROUND为四舍五⼊函数。

实例：挖孔桩纵筋计算式kg=（H –c+La+f）×n×（0.00617×d主筋2）=（5.3-0.04+0+0.015×14）×12×（0.00617×142）=79.38kg 挖孔桩螺旋箍筋计算式:kg=[(H-H1)/e×+H1/e1×)]×0.00617×d2=[(5.3-1.5)/0.25×+1.5÷0.1×）]×0.00617×82=35.347kg挖孔桩加劲筋计算式:Kg=[π× (D－2×C－2×d主筋-d加劲)+10×d加劲]×n×0.00617*142=[3.14×（1.0－2×0.04－2×0.014－0.014）+10×0.014]×4×(0.00617×142)=14.013kg V⼟：⼟⽅体积V松：松次坚⽯体积V 普：普坚⽯体积V砂：流砂体积r1:桩半径r:扩底半径π：圆周率b：护壁上⼝厚度b1：护壁下⼝厚度H⼟：⼟层⾼度H砂：流砂⾼度H松：松次⽯⾼度H普：普坚⽯⾼度 H普1：扩底直段⾼度H普2：扩底斜段⾼度 a: 定额规定的充盈系数(2公分)Kg:钢筋总重量 H：桩芯砼⾼度（基顶标⾼-基底标⾼）H1 ：箍筋加密长度c：保护层厚度（如图纸⽆规定，按规范）e:⾮加密间距 e1:加密间距 f:弯折长度（如图纸⽆规定，按规范）D：桩直径 La:锚固长度n：根数d主筋:主筋直径 d :箍筋直径 d加劲：加劲筋直径(0.00617*d2)指钢筋的理论重量2、螺旋箍筋简易计算⽅法⽅法⼀，螺旋箍筋长度亦可按以下简化公式计算：总长=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

灌注桩钢筋笼计算公式灌注桩钢筋笼计算公式1.人工挖孔桩护壁水平筋长度怎么计算？是按桩中心点到护壁的外边减钢筋的保护层为半径计算出周长后，加上搭接的长度，一般的取值按12D计算，也有图纸给出了，12D是水平段的长度. 护壁中心周长最长的地方和最短的地方平均值，加上钢筋搭接，即为每条钢筋长度。

纵筋看图纸设计的搭接部位长度加上护壁高度。

2. 护壁纵筋呢？护壁纵筋是按每节的高度+与下节的搭接长度，图纸有规定人工挖孔桩的锅底体积计算公式人工挖孔桩锅底计算公式已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出公式:v=π*b2/a2(ah2-h3/3) 16人工挖孔桩桩底处做了扩大头,则桩的工程量计算公式是什么（桩底面积+桩顶面积+根号下桩底面积*桩顶面积）/3*高度=桩工程量这是个万能公式，计算台体如何计算挖孔桩桩芯砼清单工程量？挖孔桩桩芯砼在无护壁的情况下如何计算工程量,是否应当考虑充盈系数？为何清单计价规范中没有相关规定？清单计价中确无规定。

人工挖孔灌注混凝土桩桩壁和桩芯子目，定额未考虑混凝土的充盈因素。

人工挖孔的桩孔侧壁需要充盈时，桩壁混凝土的充盈系数按1.25计算。

灌注混凝土桩无桩壁、直接用桩芯混凝土填充桩孔时，充盈系数按1.10计算。

编制清单工程量时不考虑充盈系数，充盈系数应该在清单组价时才考虑人工挖孔桩计算工程量的公式把实际浇筑桩长部分和地坪面以下空桩部分分开，以下正常套定额，在套用空桩部分子目时，把定额中填芯砼扣除，并参照后面有的一个砼填芯子目的人工扣除该子目部分人工，即得采用砼护壁但未填芯空桩部分子目单价。

人工挖孔灌注桩称工程量计算包括挖土方，岩土，砖护壁，砼护壁，和桩芯：1,人工挖桩土方；2,护壁工程量；3,桩芯工程量；4,桩笼钢筋人工挖孔桩挖土方工程；人工挖孔桩砼及钢筋工程；挖基槽土方工程；基础梁砼，钢筋，模板工程；砖基础工程；平整场地工程。

人工挖孔桩土石方量按挖方断面积从孔底算到孔顶；人工挖孔桩护壁混凝土量按护壁断面积从孔底算到钢护筒底，没有钢护筒就算到孔顶。

灌注桩钢筋笼钢筋计算
1.桩的直径或宽度：灌注桩的直径或宽度是设计的重要参数之一、根
据桩的直径或宽度，可以确定钢筋笼的尺寸和钢筋数量。

2.桩的长度：灌注桩的长度是指桩身的有效埋设深度。

根据桩的长度，可以确定钢筋笼的高度和钢筋数量。

3.桩的设计荷载：灌注桩的设计荷载是指桩在使用过程中所受到的垂
直和水平力。

根据桩的设计荷载，可以确定钢筋笼的截面积和钢筋数量。

在进行灌注桩钢筋笼钢筋计算时，需要按照以下步骤进行：
1.确定受力状态：根据桩的设计荷载和荷载特性，确定桩的受力状态，包括受压、受拉和剪切力等。

2.确定钢筋尺寸：根据桩的直径或宽度，确定钢筋笼的尺寸。

一般来说，钢筋笼的直径应与桩的直径保持一致，钢筋的间距应根据设计要求进
行确定。

3.确定钢筋截面积：根据桩的设计荷载和受力要求，确定钢筋的截面积。

钢筋截面积的大小与桩的设计荷载和土层的承载能力有关。

4.确定钢筋数量：根据桩的长度和钢筋的间距，确定钢筋数量。

一般
来说，钢筋笼的长度应适当超过桩的埋设长度，以确保钢筋的完整性和工
作性能。

5.检查钢筋布置：检查钢筋布置是否符合设计要求，包括钢筋的位置、间距和连接方式等。

同时，还需要检查钢筋的横向和纵向连接是否牢固。

总之，灌注桩钢筋笼钢筋计算是基于桩的设计荷载和受力要求，通过
确定钢筋尺寸、截面积和数量，来保证灌注桩的承载力和稳定性。

这是灌
注桩设计中非常重要的一环，需要严格按照设计规范和要求进行计算和布置。

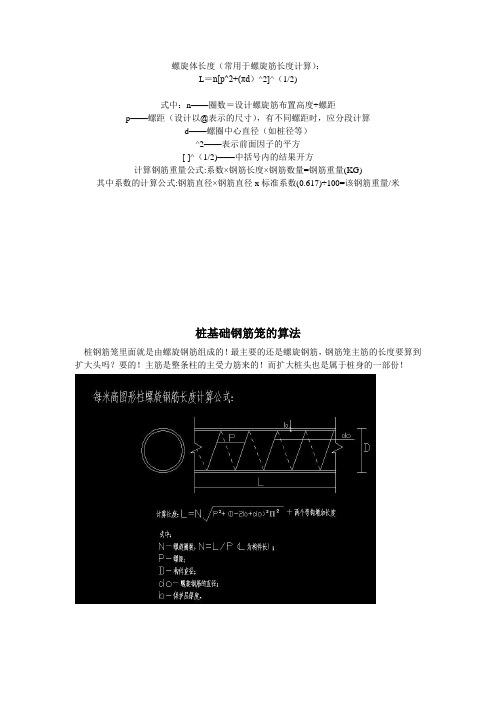

螺旋体长度（常用于螺旋筋长度计算）：
L＝n[p^2+(πd）^2]^（1/2)
式中：n——圈数＝设计螺旋筋布置高度÷螺距
p——螺距（设计以@表示的尺寸），有不同螺距时，应分段计算
d——螺圈中心直径（如桩径等）
^2——表示前面因子的平方
[ ]^（1/2)——中括号内的结果开方
计算钢筋重量公式:系数×钢筋长度×钢筋数量=钢筋重量(KG) 其中系数的计算公式:钢筋直径×钢筋直径x标准系数(0.617)÷100=该钢筋重量/米
桩基础钢筋笼的算法
桩钢筋笼里面就是由螺旋钢筋组成的！最主要的还是螺旋钢筋，钢筋笼主筋的长度要算到扩大头吗？要的！主筋是整条柱的主受力筋来的！而扩大桩头也是属于桩身的一部份！。

钻孔灌注桩钢筋笼计算钻孔灌注桩是一种常见的基础工程施工方式，它在土壤中钻孔并灌注混凝土，以提供稳定的地基支撑。

钢筋笼是钻孔灌注桩中重要的组成部分，它能够增强桩体的承载能力和抗拉强度。

在进行钢筋笼计算时，需要考虑到桩的尺寸、土壤条件以及设计要求等因素。

下面将对钻孔灌注桩钢筋笼的计算进行详细说明。

首先，计算钻孔灌注桩的钢筋笼数量。

钢筋笼的数量取决于桩身的直径和长度。

一般情况下，每根钻孔灌注桩会有一根钢筋笼，但在特殊情况下，如桩的直径较大或桩身较长时，可能需要多根钢筋笼进行叠加。

其次，计算钢筋笼的长度。

根据设计要求和桩的尺寸，可以确定钢筋笼的长度。

一般情况下，钢筋笼的长度略大于钻孔灌注桩的长度，以确保钢筋笼能够完全覆盖桩身的全长。

然后，确定钻孔灌注桩钢筋笼的直径。

钢筋笼的直径应与钻孔灌注桩的直径相匹配，并满足设计要求和承载能力。

一般情况下，钢筋笼的直径取决于桩身的直径和土壤的稳定性，通常为桩身直径的1倍至2倍。

接下来，计算钻孔灌注桩钢筋笼的钢筋直径和数量。

根据设计要求和承载能力，可以确定钢筋的直径和数量。

钢筋的直径要满足承载能力和抗拉强度的要求，一般为10mm至25mm之间。

钢筋的数量取决于桩身的直径和长度，以及设计要求。

最后，进行钻孔灌注桩钢筋笼的间距计算。

钢筋笼之间的间距应满足工程设计要求和桩身的直径。

一般情况下，钢筋笼之间的间距为桩身直径的1倍至2倍。

在进行钻孔灌注桩钢筋笼计算时，需要考虑土壤的承载力、桩身的直径和长度、工程设计要求以及施工条件等因素。

同时，还需要根据国家相关标准和规范进行计算，以确保钻孔灌注桩的质量和性能。

总之，钻孔灌注桩钢筋笼的计算是基础工程中重要的一环，它直接影响到整个工程的稳定性和承载能力。

通过合理地计算钢筋笼的尺寸、直径和数量，可以确保钻孔灌注桩的施工质量和效果。

在进行计算时，需要综合考虑多种因素，并遵循相关标准和规范。

钢筋笼计算钢筋笼计算分三部分，第一计算主筋，就是各根主筋长度，第二计算外箍筋，按照圈数计算，第三计算内撑，按照圈数计算。

第一步、把钢筋笼子的所有钢筋的的长度算出来。

第二步、套用公式：钢筋重量＝L×2D×0.00617L=钢筋长度单位：米D=钢筋直径单位：毫米.计算钢筋每米重量的口诀计算钢筋每米重量的口诀钢筋直径自相乘单位厘米要记清再乘零点六一七就是钢筋每米重钢材理论重量计算方法◆角钢:每米重量(公斤)=0.00785×(边宽+边厚-边厚)×边厚◆圆钢:每米重量(公斤)=0.00617×直径×直径(注:螺纹钢和圆钢相同)◆扁钢:每米重量(公斤)=0.00785×厚度×边宽◆管材:每米重量(公斤)=0.02466×壁厚×(外径-壁厚)◆板材:每米重量(公斤)=0.785×厚度◆有色金属的板材的计算公式为：每平方米重量（公斤）=比重*厚度◆各种有色金属的比重如下：紫铜板8.9 黄铜板8.5 锌板7.2 铅板11.37 铝板2.8◆铝花纹板：每平方米重量（公斤）=2.96*厚度◆紫铜管：每米重量（公斤）=0.02796*壁厚*（外径-壁厚）◆黄铜管：每米重量（公斤）=0.02670*壁厚*（外径-壁厚）钢筋放样的含义一般叫钢筋翻样，简称钢翻，此工种属于施工单位，主要工作是将设计图纸上的配筋状况，深化细化，再交由钢筋工进行施工，并负责项目钢筋的决算工作。

因为钢筋开支占项目很大比例，故此工种较为重要。

俗称抽筋，把建筑的结构钢筋的用量和用法算出来，以便钢筋下料。

钢筋放样的步骤、公式1. 确保钢筋的接头方式. (搭接或焊接,一般来说Φ18以下选择搭接)2.施工缝的留置位置.(见图纸说明) 3.错开搭接. 4.计算剪力墙长度. 5.最后算跟数. 公式:承台-保护层+lat/3+lae 注:①3分之lat (见图籍03G101-1 36页) ②lae锚固长度的抗震等级(见图籍03G101-1 33 34页)手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

钻孔灌注桩钢筋笼吊筋长度计算1. 钻孔灌注桩的基本概念大家好，今天咱们聊聊一个听上去可能有点复杂，但其实一点也不难懂的话题——钻孔灌注桩的钢筋笼吊筋长度计算。

听起来是不是有点像在听天书？别担心，咱们慢慢来，保证你听完后脑袋里一片清晰。

钻孔灌注桩，这个名字一听就让人觉得它是一种高大上的建筑技术，实际上，它就是在地面上打个孔，然后把混凝土灌进去，再用钢筋来增强它的强度。

就好比咱们喝的豆浆，豆子打得越细，豆浆越滑，桩打得越稳，建筑就越安全。

1.1 钢筋笼的作用接下来，钢筋笼在这其中的作用可就重要了，简直就是“保镖”一样的存在。

钢筋笼主要是用来加强混凝土的抗拉强度，像一把保护伞，让桩在承受外力时不会轻易“开溜”。

说到这里，有朋友可能会问，吊筋是什么呢？吊筋就是把钢筋笼在灌注混凝土时“吊起来”的那几根筋，防止钢筋笼下沉，保持它的形状和位置。

2. 吊筋长度的计算2.1 计算前的准备好了，话说回来，吊筋长度到底怎么计算呢？咱们得先准备一些资料，比如说桩的直径、深度以及钢筋笼的高度。

这些就像你去超市购物前得先列个清单，缺了可不行。

然后，大家要知道吊筋的长度通常是钢筋笼高度的1.5倍，这样才能确保在灌注时，钢筋笼不会因为混凝土的重量而变形。

想象一下，如果你去买衣服，穿上后感觉有点紧，那可真是一种“灾难”啊。

2.2 具体的计算步骤那么，具体怎么做呢？首先，咱们得量一下钢筋笼的高度，假设是3米，那么吊筋的长度就得是3米×1.5=4.5米。

是不是很简单？不过，这还不算完，接着还得考虑吊筋的数量。

一般情况下，钢筋笼上方和下方各要设置几个吊筋，确保稳稳当当。

这样算下来，如果你是用直径12mm的钢筋，吊筋数量得根据现场实际情况来定，有时候得多，有时候得少，灵活应变就好。

3. 现场操作中的注意事项3.1 安全第一在实际操作中，可不能马虎大意啊。

安全永远是第一位的，咱们干活得像开车一样，遵守规则，绝不“超车”。

在吊筋的操作过程中，最好让两个人协作，避免单打独斗，像一根绳上的蚂蚱一样，真是心里没底。
