灌注桩钢筋笼自动计算套用表格

灌注桩钢筋笼自动计算套用表格

L=笼长度（m） ＠=螺旋筋间距 D=钢筋笼直径（m） d=螺旋筋直径（mm） N3=桩根数 N4=每根桩的螺旋筋个数 R=桩直径（mm） L=箍筋圈长度（m） C=保护层厚度（mm） g=每米钢筋重量（KG） G=钢筋总重量（T）
15.00 0.200 492.000 8.000
42 95 600 1.545 50 0.395 2.43
加强筋计算公式(输入数据自动计算)
L=笼长度（m）
17.00
＠=加强筋间距
2
D=钢筋笼直径（m）
490.00
R=桩直径（mm）
600
C=保护层厚度（mm）
50
d=加强筋直径（mm）
12
每根桩圈数量（个）
10
L=圈长度（m）
1.539
N3=桩数
29
g=每米钢筋重量（KG）
0.888
G=钢筋总重量（T）
L=笼长度（m） ＠=螺旋筋间距 D=钢筋笼直径（m） d=螺旋筋直径（mm） N3=桩根数 N4=每根桩的螺旋筋个数 R=桩直径（mm） L=箍筋圈长度（m） C=保护层厚度（mm） g=每米钢筋重量（KG） G=钢筋总重量（T）
17.00 0.200 492.000 8.000
29 105 600 1.545 50 0.395 1.86
10.74648397
15 10
￠8总重量（T)
￠12总重量（T)
13.87423129
主筋计算公式(输入数据自动计算)
L=主筋长度（m） d=主筋直径（mm） N1=每根通长主筋的搭头个数 N2=每根桩的主筋根数 N3=桩根数 g=每米钢筋重量（KG） G=钢筋总重量（T）
15.90 16 1 10 85

钢筋笼计算公式及实例

钢筋笼计算公式及实例

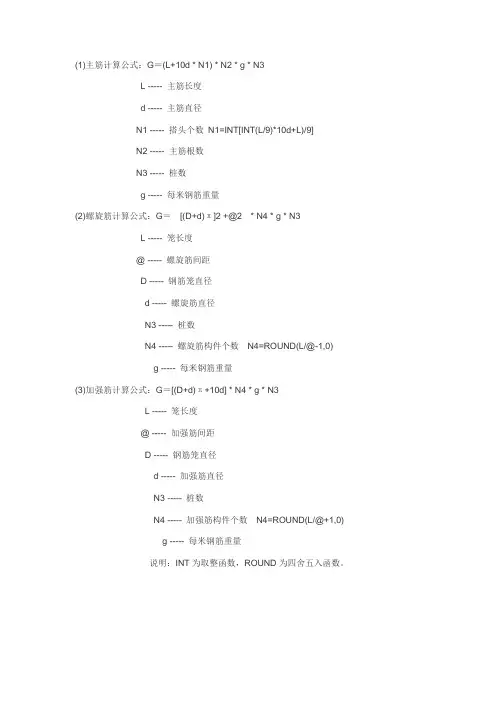

(1)主筋计算公式：G＝(L+10d * N1) * N2 * g * N3L ----- 主筋长度d ----- 主筋直径N1 ----- 搭头个数N1=INT[INT(L/9)*10d+L)/9]N2 ----- 主筋根数N3 ----- 桩数g ----- 每米钢筋重量(2)螺旋筋计算公式：G＝[(D+d)π]2 +@2 * N4 * g * N3L ----- 笼长度@ ----- 螺旋筋间距D ----- 钢筋笼直径d ----- 螺旋筋直径N3 ----- 桩数N4 ----- 螺旋筋构件个数N4=ROUND(L/@-1,0)g ----- 每米钢筋重量(3)加强筋计算公式：G＝[(D+d)π+10d] * N4 * g * N3L ----- 笼长度@ ----- 加强筋间距D ----- 钢筋笼直径d ----- 加强筋直径N3 ----- 桩数N4 ----- 加强筋构件个数N4=ROUND(L/@+1,0)g ----- 每米钢筋重量说明：INT为取整函数，ROUND为四舍五入函数。

实例：挖孔桩纵筋计算式kg=（H –c+La+f）×n×（0.00617×d主筋2）=（5.3-0.04+0+0.015×14）×12×（0.00617×142）=79.38kg挖孔桩螺旋箍筋计算式:kg=[(H-H1)/e×+H1/e1×)]×0.00617×d2=[(5.3-1.5)/0.25×+1.5÷0.1×）]×0.00617×82=35.347kg挖孔桩加劲筋计算式:Kg=[π× (D－2×C－2×d主筋-d加劲)+10×d加劲]×n×0.00617*142=[3.14×（1.0－2×0.04－2×0.014－0.014）+10×0.014]×4×(0.00617×142)=14.013kg V土：土方体积V松：松次坚石体积V普：普坚石体积V砂：流砂体积r1:桩半径r:扩底半径π：圆周率b：护壁上口厚度b1：护壁下口厚度H土：土层高度H砂：流砂高度H松：松次石高度H普：普坚石高度 H普1：扩底直段高度H普2：扩底斜段高度 a: 定额规定的充盈系数(2公分)Kg:钢筋总重量 H：桩芯砼高度（基顶标高-基底标高）H1 ：箍筋加密长度c：保护层厚度（如图纸无规定，按规范）e:非加密间距 e1:加密间距 f:弯折长度（如图纸无规定，按规范）D：桩直径 La:锚固长度n：根数d主筋:主筋直径 d :箍筋直径 d加劲：加劲筋直径(0.00617*d2)指钢筋的理论重量2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：总长=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

钢筋笼重量计算(加强圈在主筋里面)

钢筋笼重量计算(加强圈在主筋里面)

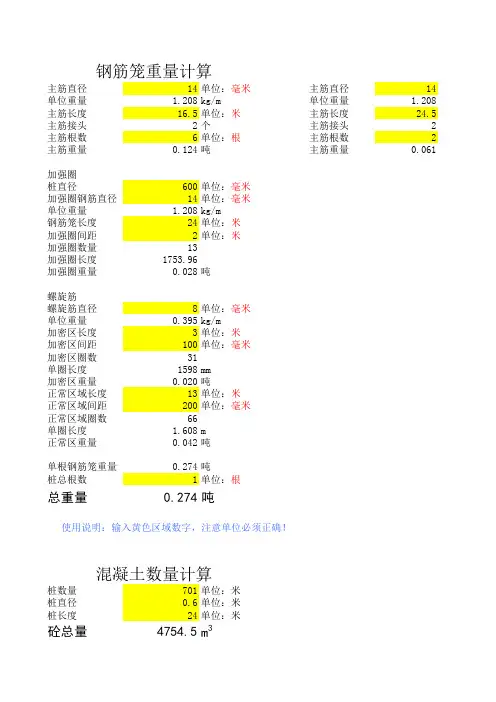

钢筋笼重量计算
主筋直径14单位：毫米主筋直径14单位重量 1.208kg/m单位重量 1.208主筋长度16.5单位：米主筋长度24.5主筋接头2个主筋接头2主筋根数6单位：根主筋根数2主筋重量0.124吨主筋重量0.061加强圈
桩直径600单位：毫米
加强圈钢筋直径14单位：毫米
单位重量 1.208kg/m
钢筋笼长度24单位：米
加强圈间距2单位：米
加强圈数量13
加强圈长度1753.96
加强圈重量0.028吨
螺旋筋
螺旋筋直径8单位：毫米
单位重量0.395kg/m
加密区长度3单位：米
加密区间距100单位：毫米
加密区圈数31
单圈长度1598mm
加密区重量0.020吨
正常区域长度13单位：米
正常区域间距200单位：毫米
正常区域圈数66
单圈长度 1.608m
正常区重量0.042吨
单根钢筋笼重量0.274吨
桩总根数1单位：根
总重量0.274吨
使用说明：输入黄色区域数字，注意单位必须正确！
混凝土数量计算
桩数量701单位：米
桩直径0.6单位：米
桩长度24单位：米
砼总量4754.5m3
单位：毫米kg/m
单位：米个
单位：根吨。

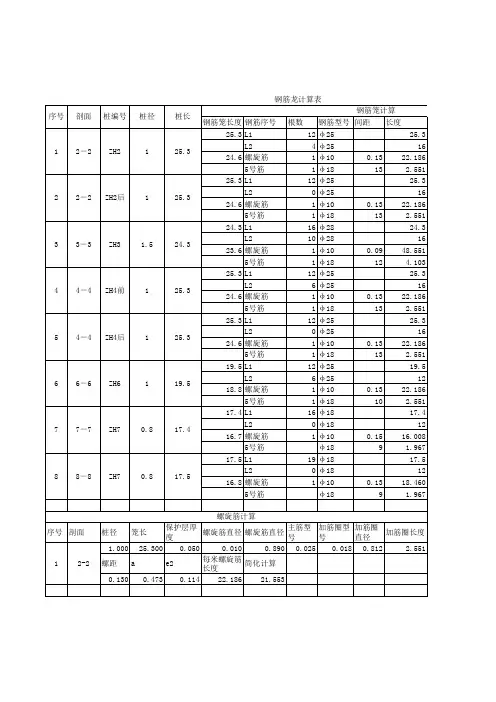

钢筋笼计算表

钢筋笼计算表

钢筋笼计算
钢筋笼长度 钢筋序号 根数 钢筋型号 间距 长度
25.3 L1
12 φ25
25.3
L2
4 φ25
16
24.6 螺旋筋
1 φ10
0.13 22.186
5号筋
1 φ18
13
2.551
25.3 L1
12 φ25
25.3
L2
0 φ25
16
24.6 螺旋筋
1 φ10
0.13 22.186
5号筋
1 φ18
0.010
0.690 0.018 0.018 0.626
1.967
螺距 a
e2
每米螺旋筋 长度
简化计算
0.150 0.417 0.316 16.008 14.510
序号 剖面 4 8-8
桩径 笼长
保护层厚 度
螺旋筋直径
螺旋筋直径
主筋型 号
加筋圈型 加筋圈
号
直径
加筋圈长度
0.800 17.500 0.050
35.400
2 665.000
2 0.617
0.000 891.753 191.354
2
35.400
13
2.551
24.3 L1
16 φ28
24.3
L2
10 φ28
16
23.6 螺旋筋
1 φ10
0.09 48.551
5号筋
1 φ18
12
4.103
25.3 L1
12 φ25
25.3
L2
6 φ25
16
24.6 螺旋筋
1 φ10
0.13 22.186
5号筋

钢筋笼计算方式

钢筋笼计算方式

10①16主筋、①12@2000mm
加劲箍筋、 ① 10@100mm 螺旋绕筋。

其中钢筋笼长为18.9m ，含800mm 锚固筋，钢筋保护层厚度为 50mm 。

单个钢筋笼计算如下:
主筋与螺旋绕筋规格，18为有效钢筋笼长度，2为加劲箍筋间距，0.12为加劲箍筋搭接长度）
螺旋绕筋计算方式：10*10*0.00617/1000*3.14* （ 0.5-0.05*2）*（ 18/0.1）=0.1395t （其 中0.05为钢筋笼保护层厚度，18为有效钢筋笼长度，0.1为螺旋绕筋间距）
0.311165+0.011852+0.1395=0.462517t
钢筋笼计算说明

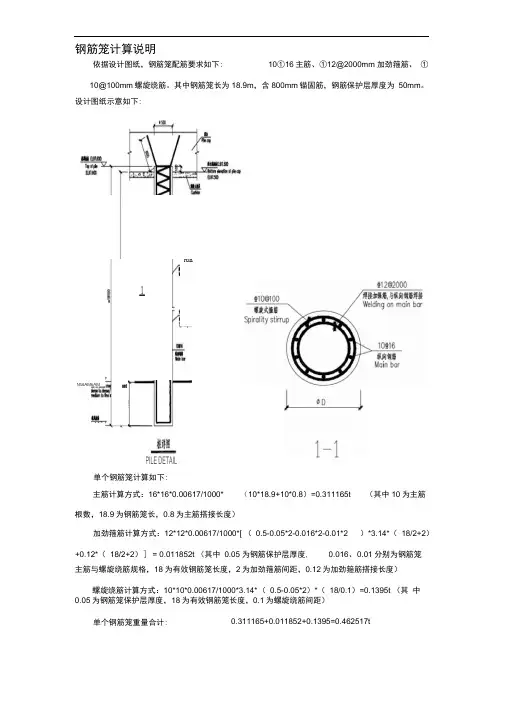

依据设计图纸，钢筋笼配筋要求如下: PILE DETAIL
主筋计算方式：16*16*0.00617/1000* （10*18.9+10*0.8）=0.311165t （其中10为主筋 根数，18.9为钢筋笼长，0.8为主筋搭接长度）
加劲箍筋计算方式：12*12*0.00617/1000*[ （ 0.5-0.05*2-0.016*2-0.01*2 ）*3.14*（ 18/2+2） +0.12*（ 18/2+2）］ = 0.011852t （其中 0.05 为钢筋保护层厚度,
0.016、 0.01分别为钢筋笼
单个钢筋笼重量合计: 设计图纸示意如下:
NfalAMkAM
run
D。

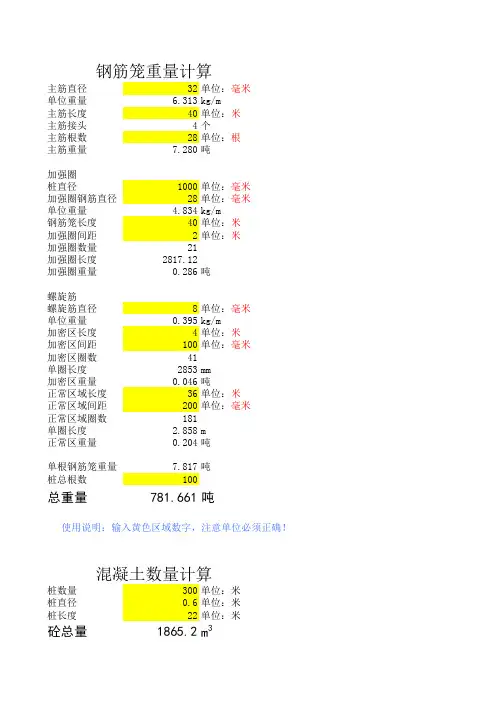

钢筋笼重量计算

钢筋笼重量计算

钢筋笼重量计算
主筋直径32单位：毫米
单位重量 6.313kg/m
主筋长度40单位：米
主筋接头4个
主筋根数28单位：根
主筋重量7.280吨
加强圈
桩直径1000单位：毫米
加强圈钢筋直径28单位：毫米
单位重量 4.834kg/m
钢筋笼长度40单位：米
加强圈间距2单位：米
加强圈数量21
加强圈长度2817.12
加强圈重量0.286吨
螺旋筋
螺旋筋直径8单位：毫米
单位重量0.395kg/m
加密区长度4单位：米
加密区间距100单位：毫米
加密区圈数41
单圈长度2853mm
加密区重量0.046吨
正常区域长度36单位：米
正常区域间距200单位：毫米
正常区域圈数181
单圈长度 2.858m
正常区重量0.204吨
单根钢筋笼重量7.817吨
桩总根数100
总重量781.661吨
使用说明：输入黄色区域数字，注意单位必须正确！
混凝土数量计算
桩数量300单位：米
桩直径0.6单位：米
桩长度22单位：米
砼总量1865.2m3
14626266474
137********
151********
4.53875E+13
1.62827E+11 go223446476464
or。

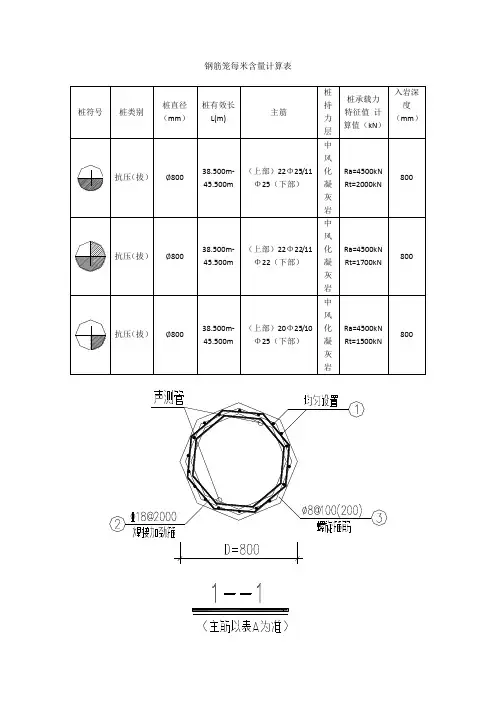

钢筋笼每米含量

钢筋笼每米含量

钢筋笼每米含量计算表取A区桩有效桩长41.5m（上部）22Φ25/11Φ25（下部）钢筋笼：1.2/3有效桩长含Φ25主筋22根，桩顶伸出40d (d为桩主筋直径) 钢筋重量=（长度+锚出长度+搭接长度）*根数*每米重量(2/3*41.5+40*0.025+10*0.025*14)*22*0.00385t/m=2.7245167t2. 1/3有效桩长含Φ25主筋11根钢筋重量=（长度+搭接长度）*根数*每米重量(1/3*41.5+10*0.025*8)*11*0.00385t/m=0.6705417t3.Φ8@100/200螺旋箍筋钢筋重量=（长度+搭接长度）*根数*每米重量(3.14159*0.8+10*0.008)*292*0.000385t/m=0.2915356t4.Φ18@2000焊接加劲箍钢筋重量=（长度+搭接长度）*根数*每米重量(3.14159*0.8+10*0.018)*29*0.002t/m=0.1562098t5. Φ18吊筋钢筋重量=（长度+搭接长度）*根数*每米重量(25.56+1+10*0.018*12)*2*0.002t/m=0.11488t合计：3.9576837t每米钢筋含量：3.9576837t/41.5m=0.0953659t/m（上部）22Φ22/11Φ22（下部）钢筋笼：1.2/3有效桩长含Φ22主筋22根，桩顶伸出40d (d为桩主筋直径) 钢筋重量=（长度+锚出长度+搭接长度）*根数*每米重量(2/3*41.5+40*0.022+10*0.022*28)*22*0.00299t/m=2.2830045t 2. 1/3有效桩长含Φ25主筋11根钢筋重量=（长度+搭接长度）*根数*每米重量(1/3*41.5+10*0.025*26)*11*0.00299t/m=0.6687633t3.Φ8@100/200螺旋箍筋钢筋重量=（长度+搭接长度）*根数*每米重量(3.14159*0.8+10*0.008)*292*0.000385t/m=0.2915356t4.Φ18@2000焊接加劲箍钢筋重量=（长度+搭接长度）*根数*每米重量(3.14159*0.8+10*0.018)*29*0.002t/m=0.1562098t5. Φ18吊筋钢筋重量=（长度+搭接长度）*根数*每米重量(25.56+1+10*0.018*6)*2*0.02t/m=1.1056t合计：3.5143933t每米钢筋含量：3.5143933t/41.5m= 0.0846842t/m（上部）20Φ25/10Φ25（下部）钢筋笼：1.2/3有效桩长含Φ25主筋20根，桩顶伸出40d (d为桩主筋直径) 钢筋重量=（长度+锚出长度+搭接长度）*根数*每米重量(2/3*41.5+40*0.025+10*0.025*16)*20*0.00385t/m=2.5153333t2. 1/3有效桩长含Φ25主筋10根钢筋重量=（长度+搭接长度）*根数*每米重量(1/3*41.5+10*0.025*14)*10*0.00385t/m=0.6673333t3.Φ8@100/200螺旋箍筋钢筋重量=（长度+搭接长度）*根数*每米重量(3.14159*0.8+10*0.008)*292*0.000385t/m=0.2915356t4.Φ18@2000焊接加劲箍钢筋重量=（长度+搭接长度）*根数*每米重量(3.14159*0.8+10*0.018)*29*0.002t/m=0.1562098t5. Φ18吊筋钢筋重量=（长度+搭接长度）*根数*每米重量(25.56+1+10*0.018*12)*2*0.002t/m=0.11488t合计：3.7452921t每米钢筋含量：3.7452921t/41.5m=0.090248t/m平均含量：（0.0953659+0.0846842+0.090248）/3=0.0900994t/m。

表格式钢筋笼计算稿

表格式钢筋笼计算稿

24
加劲箍个数
13
G
主筋
8 18 搭接个数1
3
螺旋箍
8 250
圆钢
0.071762
螺旋箍（加 密）
8 100
螺纹钢 0.407626
加劲箍
12 2000
合计
0.479388
ZKZ-D600-41.0-28.0(S125)-13.0(S131)-C30
特性参数
常规参数
数据输出
受力类型
抗拔桩 保护层厚度
0.09701
螺旋箍（加 密）
8 100
螺纹钢 0.576511
加劲箍
12 2000
合计
0.673521
ZKZ-D700-50.0-34.0(A1)-C40
特性参数
常规参数
数据输出
受力类型
承压桩 保护层厚度
50 主筋
0.687684
D桩径
0.7 锚固长度la
螺旋箍筋 0.118185
L桩长
50
螺旋加密5D
特性参数
常规参数
数据输出
受力类型
抗拔桩 保护层厚度
50 主筋
0.925508
D桩径
0.6 锚固长度la
螺旋箍筋 0.114115
L桩长
41
螺旋加密5D
3 加劲箍 0.03225
L1钢筋笼
28
加劲箍个数
21
L2钢筋笼
13
搭接个数1
3
L1主筋
8 22 搭接个数2
5
L2主筋
6 22
螺旋箍
8 250
圆钢
0.114115
螺旋箍筋 0.121201

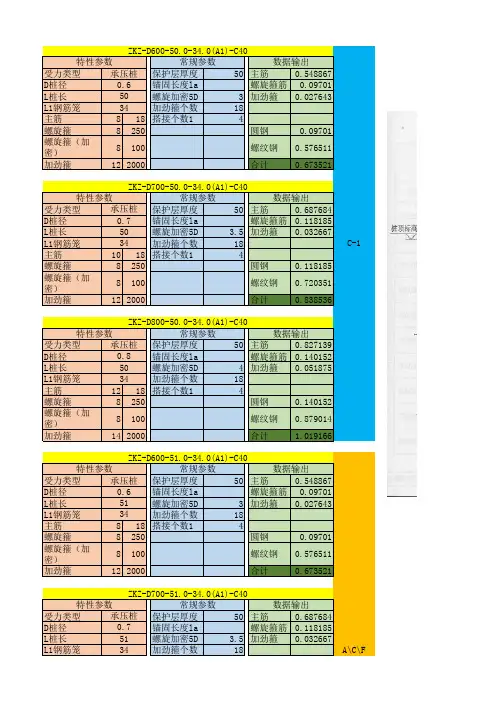

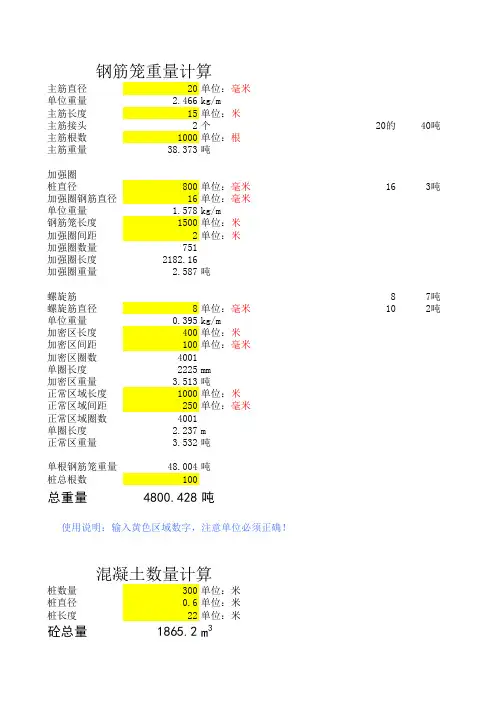

钢筋笼重量计算全面版

钢筋笼重量计算全面版

钢筋笼重量计算
主筋直径20单位：毫米
单位重量 2.466kg/m
主筋长度15单位：米
主筋接头2个20的40吨主筋根数1000单位：根
主筋重量38.373吨
加强圈
桩直径800单位：毫米163吨加强圈钢筋直径16单位：毫米
单位重量 1.578kg/m
钢筋笼长度1500单位：米
加强圈间距2单位：米
加强圈数量751
加强圈长度2182.16
加强圈重量 2.587吨
螺旋筋87吨螺旋筋直径8单位：毫米102吨单位重量0.395kg/m
加密区长度400单位：米
加密区间距100单位：毫米
加密区圈数4001
单圈长度2225mm
加密区重量 3.513吨
正常区域长度1000单位：米
正常区域间距250单位：毫米
正常区域圈数4001
单圈长度 2.237m
正常区重量 3.532吨
单根钢筋笼重量48.004吨
桩总根数100
总重量4800.428吨
使用说明：输入黄色区域数字，注意单位必须正确！
混凝土数量计算
桩数量300单位：米
桩直径0.6单位：米
桩长度22单位：米
砼总量1865.2m3
14626266474
137********
151********
4.53875E+13
1.62827E+11 go223446476464
39。

钢筋笼螺旋筋计算表

钢筋笼螺旋筋计算表

参
桩长L＝ 3600.00cm L1= 14桩顶标高减桩底标高 2号钢筋伸入桩基的长度（查图纸) (桩长＝L1-L3-L4) 1号钢筋收口长度（查图纸，一般情况下100cm) 钢筋笼离桩度的剩余长度（查图纸） 钢筋伸入承台的长度（开口部分） 钢筋伸入承台的长度 伸入承台主张的开口宽度 钢筋收口的宽度 收口段长＝[（B3)2+(L3)2]0.5 伸长承台开口段长＝[（B2)2+(L5)2]0.5 开口段圈数 开口段螺旋筋间距
2090.00cm
L3= 100.00cm L4= 10.00cm L5= 100.00cm B1= 10.00cm B2= 10.00cm B3= 15.00cm L3'= 101.1cm L5'= 100.5cm n1＝ 9.00圈 m1＝ 10.00cm
n2＝ 80.00圈 m2＝ 10.00cm n3＝ 135.00圈 m3＝ 20.00cm n4＝ 5.00圈 m4＝ 20.00cm d1= 136.84cm d2= 118.84cm d3= 88.84cm
备 注
m)
]^0.5
]^0.5

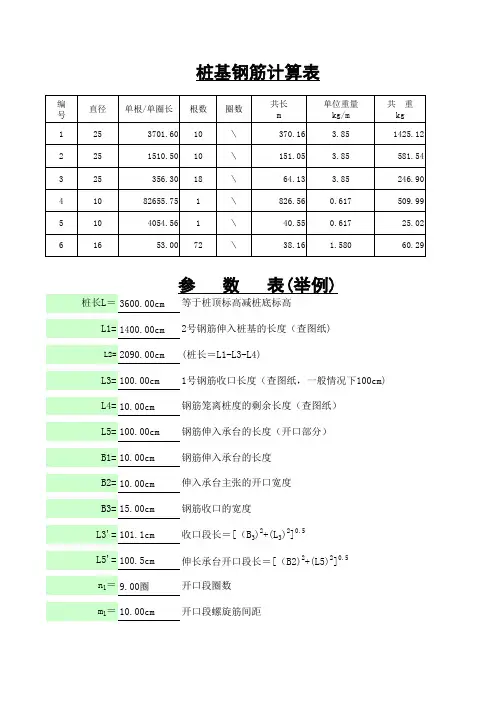

桩基钢筋计算表
编 号 1 2 3 4 5 6 直径 25 25 25 10 10 16 单根/单圈长 3701.60 1510.50 356.30 82655.75 4054.56 53.00 根数 10 10 18 1 1 72 圈数 ＼ ＼ ＼ ＼ ＼ ＼ 共长 m 370.16 151.05 64.13 826.56 40.55 38.16 单位重量 kg/m 3.85 3.85 3.85 0.617 0.617 1.580 共 重 kg 1425.12 581.54 246.90 509.99 25.02 60.29

桩基础钢筋笼计算表

桩基础钢筋笼计算表

10.92
加密密度（m） 0.1
非加密密度（m） 0.2
单位（T） 主筋总 加损耗总
36.44 38.08
单位（T）
加强筋总
2.06
加损耗
2.15
锚固(m)
锚桩桩数
锚桩笼长（m）不含锚固
0.56
旋箍筋（KG） 系数 0.3949 0.8164 20 77 16 64.97 32.15 32.80 319.02
单位（T） 0.39 0.39
注：白色需填写
12
主筋（KG）
直径（mm）
系数
25
3.8563
单桩根数(根）
8
单桩重量
647.85
加损耗
677.00
加密区长度（m）
3
非加密区长度（m） 17.36
加强筋（KG）
直径（mm）
系数
12
0.8885
600径周长（m） 1.4130
单圈重量
1.26
圈数(圈）
11
加密圈数（圈）
30
非加密圈数（圈） 55
加密钢筋长度(m) 43.44
非加密钢筋长度(m) 80.20
单桩螺旋筋
27.46
加损耗
28.01
单桩重量（加损耗） 232.24
单位（T）
螺旋筋总
4.83
加损耗
4.93
锚桩笼长（m）不含锚固 锚固(m)
20.36
0.64
螺旋箍筋（KG）
直径（mm）
系数
6
0.2221
单桩螺旋筋 加损耗
单桩重量（加损耗） 单位（T）
螺旋筋总 加损耗 42.9025
锚桩桩数

钢筋笼工程量计算表

钢筋笼工程量计算表
钢筋笼工程量概算表
规格
数量(根)
桩长(m)
直径(mm)
单位重量(kg/m)
A8
A@2000
430
m
C16
8
430
m
出土平台灌注桩统计：
规格
数量（根）
桩长（m）
直径(mm)
单位重量
(kg/m)
A8
A8@200
430
m
A14
9@2000
430
m
C18
8
430
2kg/m
本工程灌注桩统计如下：
灌注桩桩数：148根；出土平台两个，计：8根；
灌注桩总桩数：156根；
计算工程量如下：
（1）、主筋：8C16
＝×8×
＝
(依据：主筋重量＝直立钢筋长×根数×单位重量)
（2）、加劲箍A14
＝×8×
＝
(依据：加强箍箍筋（圆形）＝（圆箍中心周长＋搭接长度）×根数×单位重量)
即：＝[π×(D-2C-2d1-d)+5d]×根数×单位重量
D—桩直径
d1----主筋直径
d---箍筋直径
C---桩混凝土保护层厚度
（3）、螺旋箍筋A8
＝[(H-2b)×
公式中：D＝桩直径
d＝箍筋直径
b＝螺距
H＝钢筋笼高度
即：

钢筋笼计算表格

钢筋笼计算表格

总重量×1.02(t) 325.388 9.834 50.124
备注 主筋 加强箍筋 螺旋箍筋
0
0.000
0.000
桩所需要各型号钢筋长度（根据20170220版图纸）
螺旋箍筋加密长度 螺旋箍筋加密间距 螺旋箍筋非加密长度 螺旋箍筋非加密间距 主筋长度
5
0.15
13.9
0.2
18.9
半径 0.36
加密区环数 33.33333333
桩长21.3-7.3=14米，钢筋笼长14+0.9=14.9米
参 钢筋笼直径 螺旋箍筋直径 主筋直径 加强箍筋直径
数 0.7
0.01
0.025
0.018
单桩所需要各型号钢筋长度（
加强箍筋间距 2
主筋
自 1 支 动 加强箍筋
护计 桩A 算 螺旋箍筋
25 长度 238.4
18 长度 13.90
8 长度 225.17
8 长度 623.34
半径 0.318 加密区 111.62
个数 26 非加密区 511.72
直径 18 18 8
桩型
单棵桩长度(m) 811.200 51.949 627.698
单棵桩重量(kg) 1621.654 103.851 247.866
桩长27.25-(-13.85)=41.0米，钢筋笼长41米
20
1 3.779
#REF!
非加密区 157.82
自 型号 动 HRB400
汇 HRB400 总 HPB400
直径 25 18 10
桩型
单棵桩长度(m) 302.400 17.869 237.726
单棵桩重量(kg) 1166.130 35.722 146.677
