32.2 第3课时 由三视图还原几何体最新版九年级下册数学(JJ)精品教案中国青年教师素养大赛一等奖

第二十九章投影与视图29.2 三视图课时2 由三视图确定几何体【知识与技能】1.学会根据物体的三视图描述出几何体的基本形状或实物原型.2.体会三视图与实物原型之间的关系.【过程与方法】1.经历探索由简单的几何体的三视图还原几何体的过程,进一步发展空间想象能力.2.通过观察探究等活动使学生能根据物体的三视图还原出物体的形状,进一步认识物体与其三视图之间的关系.【情感态度与价值观】1.使学生学会关注生活中有关投影的数学问题,提高数学的应用意识.2.在探究三视图向立体图形转化的过程中,使学生感受数学的和谐美,培养学生动手实践能力,发展空间想象能力.3.通过学生对“三视图”的学习,逐步养成严谨、细致、规范的行为习惯,同时激发学生热爱生活、热爱数学的情感.根据物体的三视图描述出几何体的基本形状或实物原型.根据物体的三视图想象几何体的形状.多媒体课件.导入一:【复习提问】1.画一个立体图形的三视图时要注意什么?2.说一说直三棱柱、圆柱、圆锥、球的三视图.【师生活动】教师提出问题,学生回顾上节课内容并作出回答,教师点评.导入二:【课件展示】动手操作:下图是一根钢管,画出它的三视图.【师生活动】学生独立完成后小组交流答案,小组代表板演,教师点评,最后强调易错点:画图时规定,看得见部分的轮廓线画成实线,因被其他部分遮挡而看不见部分的轮廓线画成虚线.解:如图是钢管的三视图,其中的虚线表示钢管的内壁.[设计意图]通过有针对性的复习引入新课,让学生初步了解研究三视图是生活的需要,激发学生的学习兴趣,同时为本节课的学习做好铺垫.[过渡语]上节课我们讨论了由立体图形(实物)画出三视图,那么由三视图能否想象出立体图形(实物)呢?这就是我们这节课要探究的内容.一、观察体验欣赏机械制图中三视图与对应的立体图形的图片,说说三视图与对应的立体图形有怎样的关系.【师生活动】教师出示图片,学生观察,探讨二者之间的关系,初步感知由图想物的过程.[设计意图]学生通过观察探讨三视图与立体图形之间的对应关系,培养学生的空间观念,为新课的探索做好铺垫,同时通过认识三视图与其对应的立体图形在工件生产中的作用,使学生感受知识的应用价值,激发学生学习数学的兴趣.二、探究新知如图,分别根据三视图说出立体图形的名称.思路一学生通过自主学习解答.【师生活动】学生独立思考后小组合作交流,尝试画出立体图形,板书答案,教师巡视过程中帮助有困难的学生,点评结果,强调注意事项.解:(1)从三个方向看立体图形,视图都是矩形,可以想象出这个立体图形是长方体,如图(1).(2)从正面、侧面看立体图形,视图都是等腰三角形,从上面看,视图是带圆心的圆,可以想象这个立体图形是圆锥,如图(2).【归纳】由三视图想象立体图形时,要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面,然后再综合起来考虑整体图形.思路二教师引导分析解答.【思考】(1)长方体与圆锥的三视图分别是什么形状?(2)如果一个物体的三个视图均是长方形,那么这个物体是什么形状?(3)如果一个物体的主视图和左视图是等腰三角形,俯视图是带圆心的圆,那么这个物体的形状是什么?(4)由三视图想象几何体,分别通过观察哪个视图确定几何体的前面、左面和上面?【师生活动】学生在教师提出的问题下思考回答,然后尝试画出立体图形,教师及时点评,最后归纳总结.解:(同思路一)【归纳】(同思路一)根据物体的三视图(如图),描述物体的形状.教师引导分析:由主视图可知,物体正面是；由俯视图可知,由上向下看物体有两个面的视图是,且有一条棱(中间的实线表示)可见到,两条棱(虚线表示)被遮挡；由左视图知,物体的左侧有两个面的视图是,且有一条棱(中间的实线表示)可见到.综合各视图可知,物体的形状是. 【师生活动】教师引导学生总结由图想物的基本方法,学生结合例题小组讨论交流,师生共同归纳总结.解:物体是正五棱柱形状的,如下图.【追问】仔细观察以上两题的解题思路,由视图还原立体图形时应注意什么? 【师生活动】学生独立思考后小组合作交流,师生共同归纳结论.【结论】主视图反映物体的长和高,主要提供正面的形状；左视图反映物体的高和宽,主要提供左侧面的形状；俯视图反映物体的长和宽,主要提供上面的形状,由俯视图看不出物体的高.某工厂要加工一批密封罐,设计者给出了密封罐的三视图(如图).请按照三视图确定制作每个密封罐所需钢板的面积.(图中尺寸单位:mm)教师引导分析:对于某些立体图形,若沿其中一些线(例如棱柱的棱)剪开,可以把立体图形的表面展开成一个平面图形——展开图.在实际生产中,三视图和展开图往往结合在一起使用.解决本题的思路是先由三视图想象出密封罐的形状,再进一步画出展开图,从而计算面积.【思考】(1)根据三视图,该物体的形状是什么?(2)该立体图形的展开图是什么?(3)如何求立体图形展开图的面积?(1)【师生活动】教师引导学生分析解题思路,学生思考问题后独立完成,小组内交流答案,教师巡视过程中帮助有困难的学生,对学生的答案进行点评,规范解题格式.解:由三视图可知,密封罐的形状是正六棱柱(如图(1)）.密封罐的高为50mm,底面正六边形的直径为100mm,边长为50mm,如图(2)是它的展开图.(2)由展开图可知,制作一个密封罐所需钢板的面积为:6×50×50+2×6××50×50sin60°=6×502×≈27990(mm2).[设计意图]学生在教师的引导下分析、观察、思考、想象、讨论,由三视图得出对应的实物,进一步掌握由图想物的技能,培养学生的空间想象能力,发展学生的空间观念,同时小组合作交流,提高学生与他人合作的能力.例3是例1、例2的拓展,由图到物,再由物到图,提高学生分析问题、解决问题的能力.[知识拓展](1)由一个视图不能确定物体的空间形状,根据三视图描述几何体形状或实物原型时,必须将各视图对照起来看.(2)一个摆好的几何体的三视图是唯一的,但从视图反过来考虑几何体时,它有多种可能性.例如,正放的正方体的主视图是正方形,但主视图是正方形的几何体还可能是长方体、圆柱等.1.由三视图到立体图形.(1)由一个视图不能确定物体的空间形状,根据三视图描述几何体形状时,必须将各视图对照起来看.(2)一个摆好的几何体的视图是唯一的,但从视图反过来考虑几何体或实物时,它有多种可能.(3)对于较复杂的物体,由三视图想象物体的原型时,应搞清三个视图之间的前后、左右、上下的对应关系.2.由三视图还原立体图形时应注意:(1)主视图反映物体的长和高,主要提供正面的形状；(2)左视图反映物体的高和宽,主要提供左侧面的形状；(3)俯视图反映物体的长和宽,主要提供上面的形状,由俯视图看不出物体的高.第2课时1.观察体验2.探究新知例1例2例3一、教材作业二、课后作业【基础巩固】1.如图是某几何体的三视图,则该几何体是()A.三棱柱B.长方体C.圆柱D.圆锥2.如图是某几何体的三视图,则该几何体的形状是()A.长方体B.圆锥C.圆柱D.三棱柱3.一个几何体的三视图如图,则该几何体可能是()4.已知一个正棱柱的俯视图和左视图如下图,则其主视图是()5.某几何体的三视图如图,则组成该几何体的小正方体的个数是()A.3B.4C.5D.66.某超市货架上摆放着某品牌红烧牛肉方便面,如图是它们的三视图,则货架上的红烧牛肉方便面至少有()A.8桶B.9桶C.10桶D.11桶7.某几何体的三视图如图,则组成该几何体共用了个小方块.8.某工厂要加工一批茶叶罐,设计者给出了茶叶罐的三视图,如图(单位:mm),按照三视图制作每个密封罐所需钢板的面积至少是.9.下图是由一些小正方体搭成的几何体的俯视图,小正方形上的数字表示在该位置的小正方体的个数,试画出它的主视图和左视图.【能力提升】10.如图是由一些大小相同的小正方体组成的几何体的主视图和左视图,则组成这个几何体的小正方体的个数可能是.11.如图是一个几何体的三视图,其中主视图、左视图都是腰长为13cm,底边长为10cm的等腰三角形,则这个几何体的侧面积是cm2.12.如图是一个几何体的三视图,则这个几何体的表面积是.13.已知某几何体的三视图如图,求该几何体的表面积.【拓展探究】14.如图是一个几何体的三视图.(单位:厘米)(1)写出这个几何体的名称；(2)根据图中数据计算这个几何体的表面积.【答案与解析】1.C解析:∵三视图中有两个视图为矩形,另外一个视图的形状为圆,∴这个几何体为圆柱.故选C.2.D解析:根据主视图和左视图为矩形,俯视图是三角形可判断出这个几何体应该是三棱柱.故选D.3.C解析:主视图和左视图上边是等腰三角形,下边是矩形,俯视图为带圆心的圆,所以该几何体上边是圆锥,下边是圆柱.故选C.4.D解析:根据此正棱柱的俯视图和左视图得到该几何体是正五棱柱,其主视图应该是矩形,而且有两条实线,一条虚线.故选D.5.B解析:首先可以判断该几何体的底层共有3个小正方体,而根据主视图与左视图可知第二层有1个小正方体,故共有4个小正方体.故选B.6.B解析:根据三视图易得第一层有4桶,第二层最少有3桶,第三层有2桶,所以至少共有9桶.故选B.7.7解析:观察该几何体的三视图发现该几何体共有三层,第一层有三个,第二层有两个,第三层也有两个,故该几何体共有3+2+2=7（个）小方块.8.20000πmm2解析:由三视图可知茶叶罐的形状为圆柱,并且茶叶罐的底面直径2R为100mm,高H为150mm,每个密封罐所需钢板的最少面积即为该圆柱体的表面积,S =2πR2+表2πRH=2π×502+2π×50×150=20000π(mm2),故制作每个密封罐所需钢板的面积至少为20000πmm2.9.解:如图.10.3或4或5解析:根据主视图与左视图知,第一行的正方体有1(只有右边有)或2(左右都有)个,第二行的正方体可能有2(左边有)或3(左右都有)个,1+2=3,1+3=4,2+2=4,2+3=5,故可能有3,4,5个.11.65π解析:依题意知母线长l=13,底面半径r=5,则由圆锥的侧面积公式得S=πrl=π·5·13=65π.12.π+3π解析:由三视图知,空间几何体是一个组合体,上面是一个圆锥,圆锥的底面直径是2,高是2,∴圆锥的母线长为=,∴圆锥的侧面积是π×1×=π；下面是一个圆柱,圆柱的底面直径是2,高是1,∴圆柱表现出来的表面积是π×12+2π×1×1=3π,∴空间组合体的表面积是π+3π. 13.解:由三视图可知该几何体的下面是长、宽、高分别为4,4,2的长方体,上面为四棱锥,且高是2,底面为边长是4的正方形,∴S表面积=4×2×4+4×4+4××4×2=48+16.14.解:(1)根据三视图的知识,主视图以及左视图都是等腰三角形,俯视图为带圆心的圆,故可判断该几何体是圆锥.(2)表面积S=S扇形+S圆=πrl+πr2=12π+4π=16π(平方厘米),即该几何体的表面积为16π平方厘米.本节课课前的复习提问,为本节课的学习做好铺垫,以生活实例导入新课,让学生初步了解三视图是生活的需要,激发学生学习兴趣.探究已知三视图和实物之间的关系,学生经过观察、讨论,初步了解三视图与物体之间的对应关系,然后探究新知环节,以课本三个层层递进的例题展开,以学生活动为主,通过观察、思考、讨论、操作、归纳等数学活动,探究出由三视图得到立体图形的一般思路和方法,体现了学生在课堂上的主体作用.学生在课堂上思维活跃,积极发言,经历知识的形成过程,体验成功的快乐,达到提高能力的目的.本节课的重点是由三视图还原立体图形,认识三视图与立体图形之间的关系,教学过程中注重了教师的引导和学生的主体作用在课堂上的展示,重点设计在自主探究、合作交流等活动上,过于追求课堂形式,学生数学能力尤其是空间想象能力,没有得到很好的发挥,课堂形式是为了让学生更好地掌握知识、提高能力,所以在以后的教学中要尽量让两者有机结合,重在通过课堂学习提高学生能力.本节课是上节课由立体图形画三视图的一个延续,主要探究由三视图画对应的立体图形,重点培养学生的空间想象能力,所以在教学设计中,复习上节课知识,为本节课的学习做好铺垫,然后从生活实例的三视图与实物对应到由三视图画出立体图形,再到由三视图求立体图形的表面积,由浅入深,由易到难引导学生观察、分析、讨论、归纳,得出由图到物的一般思路和方法,课堂上注重学生的参与性,多设计数学教学活动,让学生经历知识的形成过程,从而促进数学能力的提升.。

第3课时由三视图确定几何体的表面积或原创不容易，为有更多动力，请【关注、关注、关注】，谢谢！新竹高于旧竹枝，全凭老干为扶持。

出自郑燮的《新竹》漂市一中钱少锋体积【知识与技能】熟练掌握已知空间几何体的三视图求其表面积和体积的方法.【过程与方法】1.通过空间几何体三视图的应用，培养学生的创新精神和探究能力.2.通过研究性学习，培养学生的整体性思维.【情感态度】通过研究三视图，研究我国著名建筑物的三视图研究，培养学生的爱国情结. 【教学重点】观察，实践，猜想和归纳的探究过程.【教学难点】如何引导学生进行合理的探究.一、复习提问1.如何求空间几何体的表面积和体积（例如：球，棱柱，棱台等）；2.三视图与其几何体如何转化.二、思考探究，获取新知如图是一个几何体的三视图，已知左视图是一个等边三角形，根据图中尺寸（单位：m)，求该几何体的面积和体积.解 该几何体是正三棱柱，由正视图知正三棱柱的高为3cm ，底面三角形的高为3cm.则底面边长为2cm ，故S 底面面积=）（2cm 3232=÷S 侧面面积=2×3×3=18 (cm2)故这个几何体的表面积S = 2S 底面面积十S 侧面面积 =）（2cm 1832+三棱柱的体积是V=）（3cm 3333=⨯【教学说明】空间几何体的表面积是几何体表面的面积，它表示几何体表面的大小，体积是几何体所占空间的大小；先将直观图的各个要素弄清 楚，然后再代公式进行计算.求空间几何体的表面积是将几何体的各个面的面积相加求得；求体积是将几何体各个部分的体积相加求得，那么请同学们动脑筋想一想，假设没 有给出几何体的直观图，只是给出一个几何体的三视图，我们怎样解决求该几何体的表面积和体积呢？此时应首先将该三视图转化为几何体的直观图，然后弄清给出直观图的各个要素，再代公式进行计算思考如何求出四棱台的表面积和体积？请大家回想一下，在解答的过程中，容易出错的地方是什么（让学生思考）.【总结归纳】求组合几何体的表面积的时候容易出错.三、典例精析、掌握新知例1 长方体的主视图与俯视图如图所示，则这个长方体的体积是（ ）A.52B.32C24 D.9【分析】由主视图可知，这个长方体的长和高分别为4和3，由俯视图可知，这个长方体的长和宽分别为4和2，因此这个长方体的长、宽、高分别为4、3、2，因此这个长方体的体积为4×2×3 = 24(平方单位）【答案】C【教学说明】三视图问题一直是中考考查的高频考点，一般题目难度中等偏下，本题所用的知识是：主视图主要反映物体的长高，左视图主要反映物体的宽和高，俯视图主要反映物体的长和宽.例2 将棱长是1cm的小正方体组成如图所示几何体，那么这个几何体的表面积是（）A. 36 cm2B. 33 cm2C. 30 cm2D. 27 cm2【分析】算表面积应该从六个方向去计算，不要忽视了底面.【答案】A四、师生互，课堂小结通过这节课的探究学习，发现由三视图求几何体的表面积和体积，要先将三视图转化为其几何体的直观图分清楚直观中的几何要素，然后再代公式进行计算；特别要分清几何体的侧面积与表面积；平时多动脑筋，挖掘与题目相关联的识点.1.布置作业：从教材Pm〜1。

初中数学人教版九年级下册优质教学设计29-2 第3课时《由三视图确定几何体的表面积或体积》一. 教材分析《由三视图确定几何体的表面积或体积》是人教版初中数学九年级下册的一章内容。

本节内容是在学生学习了立体几何的基本知识、三视图的基础上进行的。

通过本节课的学习，使学生掌握利用三视图确定几何体的表面积或体积的方法，提高学生的空间想象能力，为后续学习圆柱、圆锥、球的体积和表面积打下基础。

二. 学情分析学生在八年级时已经学习了立体几何的基本知识，对三视图有了一定的了解。

但部分学生在空间想象能力方面还有待提高，因此，在教学过程中，要注重培养学生的空间想象能力，激发学生的学习兴趣。

三. 教学目标1.知识与技能目标：掌握利用三视图确定几何体的表面积或体积的方法。

2.过程与方法目标：通过观察、操作、思考、交流等活动，提高学生的空间想象能力。

3.情感态度与价值观目标：培养学生对数学的兴趣，体验成功的喜悦。

四. 教学重难点1.教学重点：利用三视图确定几何体的表面积或体积的方法。

2.教学难点：如何培养学生的空间想象能力，突破立体几何的思维障碍。

五. 教学方法1.情境教学法：通过实物、模型、图片等引导学生直观地认识几何体，提高学生的空间想象能力。

2.启发式教学法：教师提出问题，引导学生思考、讨论，激发学生的学习兴趣。

3.合作学习法：学生分组讨论、交流，共同解决问题，培养学生的团队协作能力。

六. 教学准备1.准备各种几何体的模型、图片，如长方体、正方体、圆柱、圆锥等。

2.准备黑板、粉笔、多媒体设备等教学用品。

七. 教学过程1.导入（5分钟）教师通过展示各种几何体的模型、图片，引导学生观察、思考：这些几何体有什么共同特点？它们的三视图分别是什么？从而引出本节课的主题。

2.呈现（10分钟）教师通过多媒体展示几何体的三视图，引导学生直观地认识几何体，并提问：如何利用三视图确定几何体的表面积或体积？3.操练（10分钟）教师提出问题，引导学生分组讨论、交流，共同解决问题。

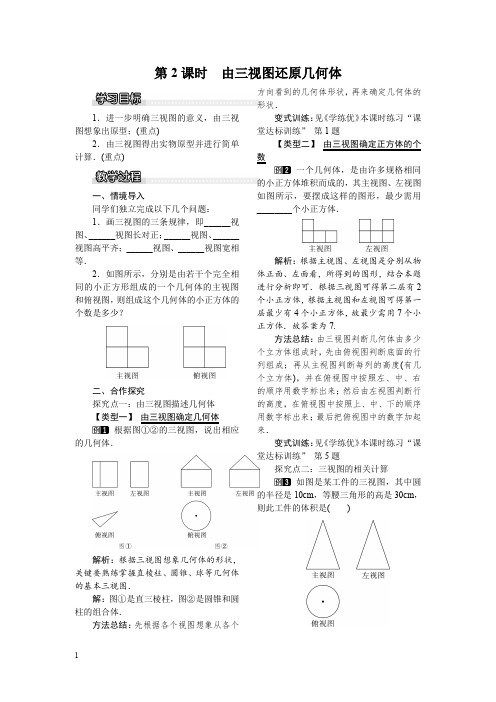

第2课时 由三视图还原几何体1．进一步明确三视图的意义，由三视图想象出原型；(重点)2．由三视图得出实物原型并进行简单计算．(重点)一、情境导入同学们独立完成以下几个问题：1．画三视图的三条规律，即______视图、______视图长对正；______视图、______视图高平齐；______视图、______视图宽相等．2．如图所示，分别是由若干个完全相同的小正方形组成的一个几何体的主视图和俯视图，则组成这个几何体的小正方体的个数是多少？二、合作探究探究点一：由三视图描述几何体 【类型一】 由三视图确定几何体根据图①②的三视图，说出相应的几何体．解析：根据三视图想象几何体的形状，关键要熟练掌握直棱柱、圆锥、球等几何体的基本三视图．解：图①是直三棱柱，图②是圆锥和圆柱的组合体．方法总结：先根据各个视图想象从各个方向看到的几何体形状，再来确定几何体的形状．变式训练：见《学练优》本课时练习“课堂达标训练” 第1题【类型二】 由三视图确定正方体的个数一个几何体，是由许多规格相同的小正方体堆积而成的，其主视图、左视图如图所示，要摆成这样的图形，最少需用________个小正方体．解析：根据主视图、左视图是分别从物体正面、左面看，所得到的图形，结合本题进行分析即可．根据三视图可得第二层有2个小正方体，根据主视图和左视图可得第一层最少有4个小正方体，故最少需用7个小正方体．故答案为7.方法总结：由三视图判断几何体由多少个立方体组成时，先由俯视图判断底面的行列组成；再从主视图判断每列的高度(有几个立方体)，并在俯视图中按照左、中、右的顺序用数字标出来；然后由左视图判断行的高度，在俯视图中按照上、中、下的顺序用数字标出来；最后把俯视图中的数字加起来．变式训练：见《学练优》本课时练习“课堂达标训练” 第5题探究点二：三视图的相关计算如图是某工件的三视图，其中圆的半径是10cm ，等腰三角形的高是30cm ，则此工件的体积是()A ．1500πcm 3B ．500πcm 3C ．1000πcm 3D ．2000πcm 3解析：由三视图可知该几何体是圆锥，底面半径和高已知．解：∵底面半径为10cm ，高为30cm.∴体积V ＝13π×102×30＝1000π(cm 3)．故选C.方法总结：依据三视图“长对正，高平齐，宽相等”的原则，正确识别几何体，再进行有关计算．变式训练：见《学练优》本课时练习“课堂达标训练”第8题三、板书设计本节课是在学习了简单几何体的三视图的基础上，反过来已知几何体的三视图想象出几何体，既是对三视图知识的完善，又是三视图知识的简单应用，培养了学生的空间想象能力，使学生初步体会到由平面图形到立体图形的转化也是一种数学方法.。

29.2 三视图（第3课时）一、内容和内容解析1．内容根据三视图说出立体图形的名称，描述物体的形状，感受“综合”思考的过程。

2．内容解析学生在七年级已经接触过“从不同的方向看物体”的内容，但当时没有明确给出“视图”这个概念；本章是从投影的角度解释三视图的概念，这与从不同的方向看物体所得到的平面图形是一致的。

前一节课学生已经能够画出基本几何体的三视图，体会了从立体图形到平面图形的转化。

本节课是在上一节“由物画图”的基础上“由图想物”，让学生体会从平面图形到立体图形的转化过程，这种从“二维”到“三维”的转化，不仅使学生对投影和视图的认识水平再次提升，更能对培养学生的空间观念起到很好的促进作用。

画三视图是将一个物体从三个方向观察，分别表现这三个方面的分解过程；由三视图想出物体的立体形状，则是把物体的三个方面形状“综合”起来的过程，这两个过程是相反的，也是相互联系的。

基于以上分析，确定本节课的教学重点为：根据三视图描述基本几何体和实物原型。

二、目标和目标解析1．目标（1）能根据三视图描述基本几何体形状和实物原型。

（2）通过观察和动手实践，理解三视图中相关各线条之间的对应关系，通过它们能形成一个整体性认识，并根据这些关系由平面图形得出对应的立体图形。

2．目标解析达成目标（1）的标志是：能通过给出的三视图用语言来描述出立体图形的形状。

达成目标（2）的标志是：通过三视图描述立体图形，体会三视图在转化为立体图形的过程中所起的作用。

三、教学问题诊断分析本节课是在学习了“从不同方向看物体”的内容后，又进一步引入“三视图”的概念，并通过观察能够画出立体图形的三视图，这要准确把握三视图中的相对位置关系和大小关系，并要求学生有较强的空间想象能力，而本节课要求学生能够通过三视图想象并描述出立体图形，这对学生的空间想象能力有了较高的要求，是教学中的一个难点。

基于以上分析，确定本节课的教学难点为：根据三视图观察想象，描述出基本几何体和实物原型。

第 3 课时 由三视图还原几何体【学习目标】 1、学会根据物体的三视图描述出几何体的基本形状或实物原型. 2、经历探索简单的几何体的三视图的还原，进一步发展空间想象能力. 【学习重点】根据三视图描述基本几何体和实物原型. 【学习难点】根据三视图想象基本几何体实物原型. 【学习过程】 【复习引入】 前面我们讨论了由立体图形（实物）画出三视图，那么由三视图能否也想象出立体图形（实物）呢？ 【合作探究】 1.完成课本例 4：根据下面的三视图说出立体图形的名称. 分析:由三视图想象立体图形时， 要先分别根据主视图、 俯视图和左视图想象立体图形的前面、 上面和左侧面， 然后再综合起来考虑整体图形. (1)从三个方向看立体图形，图象都是矩形，可以想象出:整体是 ，如图(1)所示; (2)从正面、侧面看立体图形，图象都是等腰三角形;从上面看，图象是圆;可以想象出:整体是 ，如 图(2)所示.2.完成课本例 5 根据物体的三视图，如下图（1），描述物体的形状.分析.由主视图可知，物体正面是正五边形，由俯视图可知，由上向下看物体是矩形的，且有一条棱(中间的 实线)可见到。

两条棱(虚线)被遮挡，由左视图知,物体的侧面是矩形的.且有一条棱〔中间的实线)可见到,综 合各视图可知，物体是 形状的，如上图（2）所示. 【巩固练习】 1、教科书习题 B 类题（中快班同学完成） 画出符合下列三视图的小立方块构成的几何体。

分析：首先应由三种视图从三个方向确定分别有几层，每层有几个，每个小正方体的具体位置在哪儿？画出 之后再看一是否和所给三视图保持一致【归纳总结】 1、一个视图不能确定物体的空间形状，根据三视图要描述几何体或实物原型时，必须将各视图对照起来看. 2、一个摆好的几何体的视图是唯一的，但从视图反过来考虑几何体时，它有多种可能性。

例如：正方体的主 视图是正方形，但主视图是正方形的几何体有直三棱柱、长方体、圆柱等. 3、对于较复杂的物体，由三视图想象出物体的原型，应搞清三个视图之间的前后、左右、上下的对应关系.。

29.2.3 由三视图到几何体的展开图【知识与技能】熟练掌握已知空间几何体的三视图求其表面 积和体积的方法.【过程与方法】1.通过空间几何体三视图的应用，培养学生的创新精神和探究能力.2.通过研究性学习，培养学生的整体性思维.【情感态度】通过研究三视图，研究我国著名建筑物的三视图研究，培养学生的爱国情结.【教学重点】观察，实践，猜想和归纳的探究过程.【教学难点】如何引导学生进行合理的探究.一、复习提问1.如何求空间几何体的表面积和体积（例如：球，棱柱，棱台等）；2.三视图与其几何体如何转化.二、思考探究，获取新知如图是一个几何体的三视图，已知左视图是一个等边三角形，根据图中尺寸（单位：m)，求该几何体的面积和体积.解 该几何体是正三棱柱，由正视图知正三棱柱的高为3cm ，底面三角形的高为3cm.则底面边长为2cm ，故S 底面面积=）（2cm 3232=÷S 侧面面积=2×3×3=18 (cm 2)故这个几何体的表面积S = 2S 底面面积十S 侧面面积 =）（2cm 1832+三棱柱的体积是V=）（3cm 3333=⨯【教学说明】空间几何体的表面积是几何体表面的面积，它表示几何体表面的大小，体积是几何体所占空间的大小；先将直观图的各个要素弄清楚，然后再代公式进行计算.求空间几何体的表面积是将几何体的各个面的面积相加求得；求体积是将几何体各个部分的体积相加求得，那么请同学们动脑筋想一想，假设没有给出几何体的直观图，只是给出一个几何体的三视图，我们怎样解决求该几何体的表面积和体积呢？此时应首先将该三视图转化为几何体的直观图，然后弄清给出直观图的各个要素，再代公式进行计算思考如何求出四棱台的表面积和体积？请大家回想一下，在解答的过程中，容易出错的地方是什么（让学生思考）.【总结归纳】求组合几何体的表面积的时候容易出错.三、典例精析、掌握新知例1 长方体的主视图与俯视图如图所示，则这个长方体的体积是（）A.52B.32C.24D.9【分析】由主视图可知，这个长方体的长和高分别为4和3，由俯视图可知，这个长方体的长和宽分别为4和2，因此这个长方体的长、宽、高分别为4、3、2，因此这个长方体的体积为4×2×3 = 24(平方单位）【答案】C【教学说明】三视图问题一直是中考考查的高频考点，一般题目难度中等偏下，本题所用的知识是：主视图主要反映物体的长和高，左视图主要反映物体的宽和高，俯视图主要反映物体的长和宽.例2 将棱长是1cm的小正方体组成如图所示的几何体，那么这个几何体的表面积是（）A. 36 cm2B. 33 cm2C. 30 cm2D. 27 cm2【分析】算表面积应该从六个方向去计算，不要忽视了底面.【答案】A四、师生互动，课堂小结通过这节课的探究学习，发现由三视图求几何体的表面积和体积，要先将三视图转化为其几何体的直观图，分清楚直观图中的几何要素，然后再代公式进行计算；特别要分清几何体的侧面积与表面积；平时多动脑筋，挖掘与题目相关联的知识点.1.布置作业：从教材Pm〜1。
