量子光学中的单光子发射和检测量子光学是一门研究光和物质相互作用的学科,其中单光子发射和检测是其重要研究内容之一。
随着量子通信、量子计算等领域的迅速发展,单光子发射和检测技术的研究也变得越来越重要。
一、什么是单光子发射单光子发射是指在特定条件下,光源发射出了只含有一个光子的光子束。
其中的“特定条件”即为“激发态”,即只有在物质的某种能量态下才能进行单光子发射。
单光子发射是量子力学研究的重要现象之一,它可以为量子通信、量子计算等领域提供一个优质的光源。
二、单光子发射的应用1、量子通信量子通信是指利用量子物理学原理和特性来保证通信的安全性和可靠性的一种通信方式。
在量子通信过程中,单光子发射技术被广泛应用。
由于单光子发射的光子数目极少,因此被用作信息的基本单元,在量子密钥分发、量子隐形传态等过程中用来传输密码信息,保证了通信过程的隐私性。
2、量子计算量子计算是利用量子物理学的性质进行信息处理的一种计算方式。
在量子计算过程中,信息的读取和储存需要单光子发射和检测技术。
由于单光子发射技术的优势在于发射的光子具有精确的波长和频率,因此可以被用来实现单光子门和单光子源等,用于量子计算。
三、什么是单光子检测单光子检测是指检测到光束中单个光子的技术。
利用光电倍增管等探测器设备,单光子检测可以通过测量探测器输出的电荷信号来实现。
四、单光子检测的应用1、量子隐形传态量子隐形传态是一种利用量子纠缠态进行的信息传输方式。
在量子隐形传态实验中,需要对传输的光子进行精确地测量,因此单光子检测技术在其中有着重要的应用。
2、基于单光子的成像在生物医学领域中,单光子检测被广泛用于基于单光子的成像。
通过测量和记录单个光子的到达时间,便可以构建出分辨率极高的三维图像,从而用于研究生物体内部的结构和功能。
五、单光子发射和检测的技术挑战单光子发射和检测技术面临着多种挑战,其中最为重要的挑战之一是光子噪声。
光子噪声在单光子发射和检测中是不可避免的,因此需要对检测系统进行精细的设计和优化,包括优化探测器效率、降低探测器背景噪声等。
空间新技术试验卫星获首批科学成果
作者:
来源:《科技创新与品牌》2022年第09期
9月5日,科技日报消息称,经过一个月的在轨测试,中国科学院微小卫星创新院抓总研制的创新X系列首发星,即空间新技术试验卫星(SATech-01)工作正常,搭载的多个科学载荷按计划开展了测试,并获得首批科学成果。
SATech-01卫星搭载的伽马射线暴探测载荷(HEBS)已首次加电开始在轨测试。
在此期间,HEBS探测到其在轨运行以来的首个伽马暴,表明HEBS已经具备伽马暴的探测研究能力。
HEBS与我国前期发射运行的“慧眼”卫星和“怀柔一号”极目卫星已组成伽马射线爆发天体探测网络。
同时,SATech-01卫星搭载的龙虾眼宽视场X射线望远镜载荷成功获得一批天体的真实X射线实测图像和能谱,这是国际上首次獲得并公开发布的宽视场X射线聚焦成像天图。
光量子芯片铝碳化硅光量子芯片:铝碳化硅技术的未来革命引言随着信息技术的快速发展,人们对于处理速度和能效更高的芯片需求也越来越迫切。
光量子芯片作为一种新型的集成电路技术,被广泛认为是未来信息处理的重大突破口。
铝碳化硅作为光量子芯片的材料之一,在其具有高温稳定性、低损耗以及光电性能优越等特点的驱动下,正逐渐成为光量子芯片的研究热点。
本文将从光量子芯片的基本原理、铝碳化硅的材料特性、光量子芯片的应用前景和未来发展方向等方面,对光量子芯片的铝碳化硅技术进行全面分析和探讨。
一、光量子芯片的基本原理光量子芯片,顾名思义,是一种基于光量子效应的集成电路技术。
光量子效应是指在光的激发下,材料的电子由基态跃迁到激发态,从而改变材料的电阻、电导率等物理性质。
利用光量子效应,光量子芯片能够实现光电转换和光与电的相互转换,从而加快信息处理速度和提高能效。
光量子芯片一般由光源、光探测器、光波导和光调制器等多个功能模块组成。
光源作为光量子芯片的能量供应,一般通过激发半导体材料或光纤等来产生需要的光信号。
光探测器用于检测输入和输出光信号的强度和频率等信息。
光波导则负责将光信号通过泳道或光纤传输到其他模块。
光调制器则利用光量子效应来控制光信号的幅度、频率或相位等特性。
通过这些功能模块的组合,光量子芯片能够实现高速数据传输和处理,从而为信息技术提供更快速、更高效的解决方案。
二、铝碳化硅的材料特性铝碳化硅是一种新兴的材料,在光量子芯片领域有着广阔的应用前景。
它具有多项优越特性,为光量子芯片的发展提供了有力支持。
首先,铝碳化硅具有高温稳定性,能够在高温环境下保持电学和光学性能的稳定。
这使得铝碳化硅材料非常适合用于高温环境下的信息处理和传输任务,如航空航天、军事领域等。
相比于传统的半导体材料,铝碳化硅能够更好地应对高能量密度和高温环境对芯片性能的要求。
其次,铝碳化硅具有低损耗特性,对光信号的传输和处理具有较低的能量损失。
这意味着铝碳化硅在实际应用中能够提供更高的能效和更低的功耗,从而节省能源和降低系统成本。

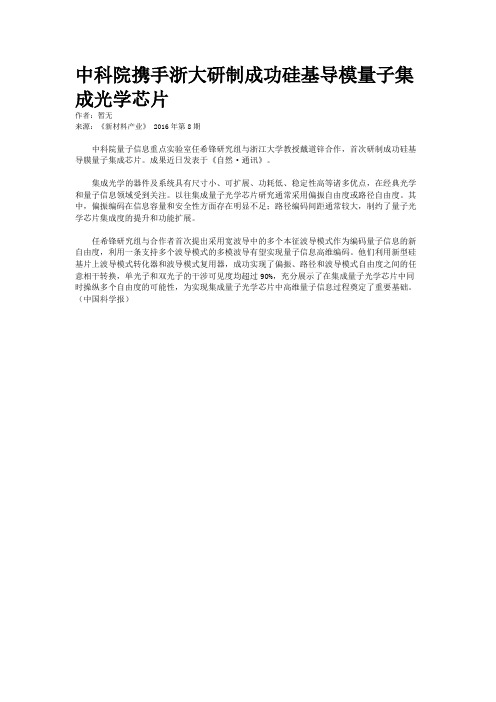

中科院携手浙大研制成功硅基导模量子集成光学芯片
