三维柔性组合夹具使用说明书上海韦戈技术工程有限公司Shanghai Welding & Cutting Engineering Co. , Ltd.目录：1. 概述2. 产品介绍3. 应用介绍4. 日常维护1.概述德国（Demmeler）戴美乐公司经过多年的研制，创造了一种新型的孔系夹紧系统---三维柔性组合夹具，用于焊接、机械加工和检测工件。
它以带有网格孔和标尺的五个工作面的工作台为基础，配备各种用于定位的标准模块，通过快速销栓连接，对于各种形状的工件进行快速、精确的装夹，保证焊接或加工的工件达到很高的精度。
它代替了传统的专用工装，使用户缩短大量的设计、制造时间，并且可以反复使用，节约研制和生产成本。
戴美乐三维柔性组合夹具目前在世界上已超过10000家用户；在中国，有80多家用户、超过300套夹具正在使用。
它被广泛应用于：钢结构、各种车辆车身制造、白行车摩托车制造、工程机械、框架和箱体、压力容器、机器人焊接、饭金加工、金属家具、设备装配、工业管道（法兰）、检测系统……2.产品介绍德国戴美乐公司在承接客户变化多样的钢结构的生产过程中，运用组合夹具的设计思想，开发出组合式三维焊接组合夹具系统。
几十年的发展，该产品已经成为钢结构、基础件以及一切焊接件加工中不可或缺的工具，用于定位和夹紧。
戴美乐三维焊接组合夹具系统是一种平面孔系夹紧系统，有D28和D16两种系列。
它以多种形式的工作台为基础，配备多种形状、多种规格的标准结构模块，相互间用它特有的专利产品一一定位连接销拴连接，在工作台上需要焊接和装配的工件用带补偿的形式多样的专用手动夹紧器夹紧。
根据需要，也可以配备液压、气动、链型等多种形式的夹紧方式。
（1）工作台面工作台的五个工作面都有100x100 mm （D28系列）或50x50mm （D16系列）的带有网格标注的孔。
其五个面的平面、平行、垂直公差精度以及孔与孔的位置精度都是非常高的，保证在台面上的定位和台面与其它模块之间的组合都具有足够的使用精度要求。
工装夹具重点培训标题：工装夹具重点培训一、引言工装夹具作为机械加工过程中不可或缺的辅助工具，对于提高生产效率、保证产品质量具有重要意义。
为了提升员工对工装夹具的认识和应用能力，特举办本次工装夹具重点培训。
本文将围绕工装夹具的基本概念、分类、选用原则、使用与维护等方面进行详细阐述，以期提高员工在实际生产中的操作技能。
二、工装夹具基本概念及分类1. 基本概念工装夹具是指在机械加工过程中，用来迅速、准确地安装和定位工件、刀具、量具和辅具的一种装置。
工装夹具的主要作用是保证工件在加工过程中的位置精度和稳定性，提高生产效率，降低劳动强度。
2. 分类（1）通用工装夹具：适用于多种工件和多种机床的工装夹具，如卡盘、虎钳等。
（2）专用工装夹具：针对特定工件和特定工序设计的工装夹具，如定位销、夹具等。
（3）组合工装夹具：由多个通用或专用工装夹具组合而成的工装夹具，可根据需要进行组合和调整。
三、工装夹具的选用原则1. 确保加工精度：工装夹具应具有较高的定位精度和稳定性，以保证工件在加工过程中的位置精度。
2. 提高生产效率：工装夹具应具有快速装夹、调整方便的特点，以缩短辅助时间，提高生产效率。
3. 降低劳动强度：工装夹具应减轻操作者的劳动强度，提高劳动条件。
4. 节约成本：在满足使用要求的前提下，尽量选用结构简单、制造成本较低的工装夹具。
5. 安全可靠：工装夹具应具有良好的安全性能，防止在使用过程中发生意外事故。
四、工装夹具的使用与维护1. 使用（1）认真阅读工装夹具的使用说明书，了解其结构、性能、调整方法及注意事项。
（2）根据工件和加工要求，选用合适的工装夹具，并按照要求进行安装和调整。
（3）使用过程中，注意观察工装夹具的运行状况，发现问题及时处理。
2. 维护（1）定期检查工装夹具的磨损情况，及时更换磨损严重的零部件。
（2）保持工装夹具的清洁，防止灰尘、油污等杂质进入内部。
（3）对工装夹具进行定期润滑，保证运动部件的灵活性。

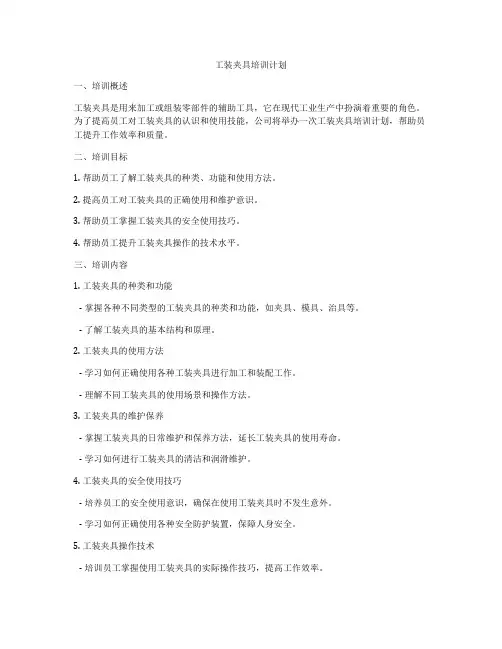

工装夹具培训计划一、培训概述工装夹具是用来加工或组装零部件的辅助工具，它在现代工业生产中扮演着重要的角色。
为了提高员工对工装夹具的认识和使用技能，公司将举办一次工装夹具培训计划，帮助员工提升工作效率和质量。
二、培训目标1. 帮助员工了解工装夹具的种类、功能和使用方法。
2. 提高员工对工装夹具的正确使用和维护意识。
3. 帮助员工掌握工装夹具的安全使用技巧。
4. 帮助员工提升工装夹具操作的技术水平。
三、培训内容1. 工装夹具的种类和功能- 掌握各种不同类型的工装夹具的种类和功能，如夹具、模具、治具等。
- 了解工装夹具的基本结构和原理。
2. 工装夹具的使用方法- 学习如何正确使用各种工装夹具进行加工和装配工作。
- 理解不同工装夹具的使用场景和操作方法。
3. 工装夹具的维护保养- 掌握工装夹具的日常维护和保养方法，延长工装夹具的使用寿命。
- 学习如何进行工装夹具的清洁和润滑维护。
4. 工装夹具的安全使用技巧- 培养员工的安全使用意识，确保在使用工装夹具时不发生意外。
- 学习如何正确使用各种安全防护装置，保障人身安全。
5. 工装夹具操作技术- 培训员工掌握使用工装夹具的实际操作技巧，提高工作效率。
- 学习如何解决在使用工装夹具时可能遇到的常见问题。
四、培训方式1. 理论课程- 通过讲解、演示等形式，传授工装夹具的相关理论知识和使用技巧。
2. 实践操作- 安排员工进行实际操作，亲自体验使用各种工装夹具。
- 指导员工进行实际工艺操作，并及时纠正错误，提高操作技能。
3. 现场培训- 到实际的工作现场进行培训，让员工在真实的工作环境中学习和实践。
五、培训时间和地点1. 培训时间：计划公司内部培训，培训时间为一周，每天安排4小时的培训时间。
2. 培训地点：公司内部培训室和实际工作现场。
六、培训考核1. 考核方式：结合理论知识和实际操作，进行笔试和实际操作考核。
2. 考核内容：包括对工装夹具种类和功能的了解、实际操作技能的掌握、安全使用意识等方面的考核。
引言概述：工装夹具培训是指通过培训员工，使其掌握并熟练运用各种工装夹具的知识和技能，以提高工作效率和精确度。
工装夹具是在制造、装配和维修过程中使用的专用设备，对于提高产品质量和生产效率起着至关重要的作用。
本文将从五个大点出发，详细阐述工装夹具培训的重要性和方法。
正文：一、工装夹具的知识和技能培训1.了解工装夹具的基本概念和种类：工装夹具包括模具、夹具、刀具等，了解每种工装夹具的特点和适用范围，以便正确选择和使用。
2.学习工装夹具的组成和构造：工装夹具由各种零部件组成，学习如何正确组装和拆卸工装夹具，以便保证其正常运行。
3.熟悉工装夹具的使用和维护方法：学习如何正确使用工装夹具，包括装夹对象、操作方式、安全注意事项等，同时了解工装夹具的日常维护方法，以延长其使用寿命。
二、工装夹具安全培训1.了解工装夹具的安全规范：学习工装夹具的使用限制和安全规范，避免在使用过程中发生意外事故。
2.学习工装夹具的安全操作技巧：掌握如何正确操作和调整工装夹具，避免人员伤害和设备损坏。
3.学习工装夹具的紧急故障处理：学习如何处理工装夹具的紧急故障，包括停止使用、处理故障和报修等步骤，以维护工作场所的安全。
三、工装夹具的维修和保养培训1.了解常见故障和维修方法：学习常见工装夹具的故障原因和维修方法，以便快速解决故障，减少停机时间。
2.学习工装夹具的定期保养：了解工装夹具的定期保养方式和周期，包括清洁、润滑、更换零部件等，以确保其正常运行。
3.学习预防性维护措施：了解如何通过定期检查和维护，预防工装夹具出现故障，减少因故障而带来的损失和影响。
四、工装夹具的质量控制培训1.了解工装夹具的精确度要求：学习不同工装夹具的精确度要求，以确保产品的质量和准确性。
2.学习工装夹具的校准和调整：了解如何对工装夹具进行校准和调整，以保证其与标准值的一致性。
3.学习工装夹具的质量检验方法：学习如何对使用工装夹具的产品进行质量检验，以发现和解决潜在的问题。
工装夹具培训课件一、教学内容本节课的教学内容来自于教材的第四章第一节，主要内容包括：工装夹具的定义、分类、作用以及常用的几种工装夹具。
其中，工装夹具的定义是指用来固定工件，保证加工精度和效率的装置；工装夹具的分类包括固定夹具、可调节夹具、回转夹具等；工装夹具的作用是保证加工精度、提高加工效率、保证安全生产；常用的几种工装夹具包括平口钳、斜口钳、虎钳等。
二、教学目标1. 让学生了解工装夹具的定义、分类、作用以及常用的几种工装夹具。
2. 培养学生正确使用工装夹具的能力。
3. 培养学生对机械加工行业的兴趣和认识。
三、教学难点与重点重点：工装夹具的定义、分类、作用以及常用的几种工装夹具。
难点：工装夹具的正确使用方法。
四、教具与学具准备教具：多媒体课件、工装夹具实物或模型。
学具：笔记本、笔。
五、教学过程1. 实践情景引入：让学生观察工厂中的机床，引导学生思考机床加工过程中工装夹具的作用。
2. 讲解工装夹具的定义、分类、作用以及常用的几种工装夹具。
3. 演示工装夹具的正确使用方法，并让学生进行实际操作，指导并纠正学生的操作错误。
4. 举例讲解工装夹具在实际加工中的应用，让学生理解工装夹具的重要性。
5. 随堂练习：让学生设计一个简单的工装夹具，并说明其作用。
6. 板书设计：工装夹具的定义、分类、作用以及常用的几种工装夹具。
7. 作业设计：（1）请简述工装夹具的定义、分类、作用。
（2）列举你认为常用的几种工装夹具，并说明其特点。
（3）设计一个简单的工装夹具，并说明其作用。
八、课后反思及拓展延伸本节课通过引入实践情景，让学生了解工装夹具在机床加工中的重要作用。
通过讲解和演示，使学生掌握工装夹具的正确使用方法，并能够运用所学知识设计简单的工装夹具。
课后，学生可以通过查阅资料，深入了解工装夹具的种类和应用，提高自己的实践能力。
在今后的教学中，我将继续关注学生的学习情况，针对性地进行教学，提高学生的综合素质。
重点和难点解析一、教学内容本节课的教学内容主要涉及工装夹具的定义、分类、作用以及常用的几种工装夹具。
焊接工装夹具培训您的姓名： [填空题] *_________________________________一、单选题（每题5分总分共50分）1、工装泛指（）装备，指制造过程中工具的总称。
[单选题] *A、工具、B、辅具C、工艺(正确答案)D、工装2、用以装夹工件（或引导刀具）的装置叫（）。
[单选题] *A、辅具B、夹具(正确答案)C、检具D、模具3、（）用以限定生产对象的形状和尺寸的装置。
[单选题] *A、模具(正确答案)B、辅具C、检具D、夹具4、机械制造中使用的（）基本上都用于切削金属材料，所以“刀具”一词一般就理解为金属切削刀具 [单选题] *A、刀具。
(正确答案)B、工具C、辅具D、夹具5、（）用以在工作地或仓库中存放生产对象或工具的各装置。
[单选题] *A、货架B、料架C、夹具D、工位器具(正确答案)6、生产中检验所用的器具是（）。
[单选题] *A、检具(正确答案)B、夹具C、模具D、辅具7、在汽车车身的装配焊接过程中，为了各工件的定位和夹紧而使用的一种定位和夹紧的工位机械装置称为（）。
[单选题] *A、工装B、辅具、C、焊接夹具(正确答案)D、工位器具8、焊接夹具定位面的精度为（）。
[单选题] *A、±0.1mm、B、±0.2mm、(正确答案)C、±0.3mm、D、±0.2mm9、焊接夹具定位销的精度为（）。
[单选题] *A、±0.1mm、(正确答案)B、±0.2mm、C、±0.3mm、D、±0.2mm10、夹紧力的数目要保证工件的定位基准面与定位元件紧密接触及工件与工件搭接处紧密接触，对于每一个（），一般都应有夹紧力。
[单选题] *A、定位销B、定位部位(正确答案)C、工件D、定位元件二、多选题（每题5分总分共50分）1、工位器具的种类:（）、（）、（）、（）、（）、（）。
*A、料架(正确答案)B、料车(正确答案)C、料盒(正确答案)E、工作台(正确答案)F、柜子(正确答案)2、工装分（）、（）、（）。
三维柔性组合焊接工装系统提供系统的焊接工装解决思路提供高效的焊接工装解决方案提供高品质的焊接工装产品提供专业的焊接工装设计方案简介培训人：李修进www.3ddc c 深圳市鼎盛天科技有限公司www.3dd前言随着制造业的发展，人们对产品的工艺要求越来越高，传统的工艺方法已经不能满足现在制造业的需求。
这就对工装夹具提出了一个更高的要求，传统的单一、专用工装已经不能适应和满足现在新产品新工艺快速的变化。
为适应这一变化需求，深圳市鼎盛天科技有限公司以其自身强大的开发设计能力推出一整套系统的解决焊接工装问题方案，并已经被广泛地应用于机械、加工制造、轨道交通、汽车制造、摩托车、电动车、钣金加工、机箱机柜和管道容器等行业。
一、能为客户提供系统的焊接工装解决思路二、能为客户提供高效的焊接工装解决方案三、能为客户提供高品质的焊接工装产品四、能为客户提供专业的焊接工装设计方案在机械加工，产品检验，装配和焊接等生产工艺过程中要使用大量工装以保证零件和产品的质量，并提高生产效率，如果用传统的专用工装，需要大量的金钱投入并需制作数量庞大工装，且随着产品的改变这些工装也随着一并被废弃，这样便浪费了大量的制造成本。
深圳市鼎盛天科技有限公司为解决这一系列的问题推出了“三维柔性组合焊接工装系统夹具”，并能对焊接产品从研发试产到大批量生产提供全方位的技术服务。
三维柔性焊接工装系统：这是一套预先制作好的标准化、系统化、通用化的模块，所有模块的连接、固定和压紧都是以孔定位加上锁销的方式出现，模块与模块之间可以根据工件的尺寸变化而调整，整个一套夹具的组合可以实现三维空间的结合，因为这套夹具用在焊接产品上最为理想，所以称作三维柔性组合焊接工装夹具。
三维柔性组合焊接工装系统的组成：该系统是一种孔隙夹具系统，有D28（孔径￠28mm）和D16（孔径￠16mm）两个系列。
如图1所示，它以带网格图1孔的工作台为基础，配备各种功能模块，相互之间用PC销栓连接，采用带补偿的螺栓夹紧器夹紧被焊工件。
