三维柔性焊接平台

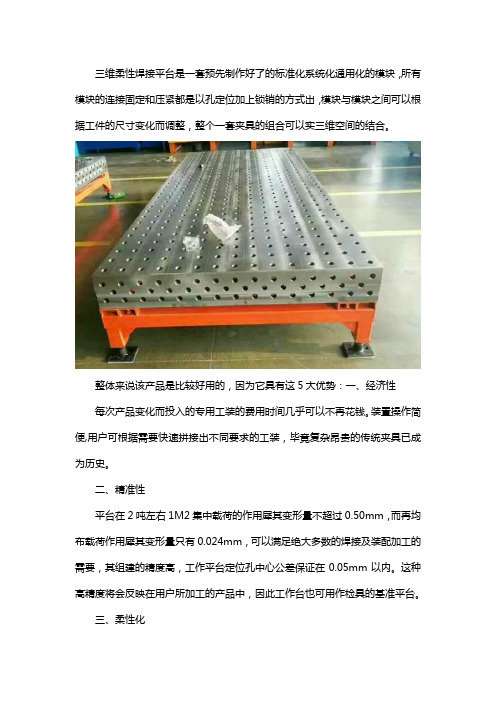

三维柔性焊接平台是一套预先制作好了的标准化系统化通用化的模块，所有模块的连接固定和压紧都是以孔定位加上锁销的方式出，模块与模块之间可以根据工件的尺寸变化而调整，整个一套夹具的组合可以实三维空间的结合。

整体来说该产品是比较好用的，因为它具有这5大优势：一、经济性每次产品变化而投入的专用工装的费用时间几乎可以不再花钱。

装置操作简便,用户可根据需要快速拼接出不同要求的工装，毕竟复杂昂贵的传统夹具已成为历史。

二、精准性平台在2吨左右1M2集中载荷的作用犀其变形量不超过0.50mm，而再均布载荷作用犀其变形量只有0.024mm，可以满足绝大多数的焊接及装配加工的需要，其组建的精度高，工作平台定位孔中心公差保证在0.05mm以内。

这种高精度将会反映在用户所加工的产品中，因此工作台也可用作检具的基准平台。

三、柔性化平台的承载能力高，钢性稳定，它的五个面均加工有规则的孔，并刻有网线。

焊接平台可方便地延伸和扩展,组合。

经扩展的台面可模块化的定位和夹紧直接连接在一起。

在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展示的淋漓尽脂尤其在了大型工件方面的应用上。

拼装方式多样，用户只要充分发挥想象力，几乎可达到专用夹具同样的定位和夹紧功能。

拼装快速，装拆方便；工作台面可以根据工件形状、大小进行拼装组合。

台面上的刻度和模块尺寸的设计，使操作工人不用量具就可以根据工件尺寸迅速搭出所需要的工装。

四、模块化组件分门别类，进行了系列化，互相匹配。

选用少的模块，就可以实现快速定位和夹紧的功能。

五、耐用性三维柔性组合焊接工作台/的台面有铸铁/钢结构件/精密加工件/模块化组件组合而成，其性能稳定，如使用不当造成部件损坏时，也不用报废整张台，只要少的成本就可以更换单个部件。

焊接平台经过特殊加工处理，在焊接过程中，需低廉的防飞溅液即可免除工作台表面的焊接飞溅。

以上就是对该产品的一些分析，用户如有购买需求，可咨询河北洁阳量具有限公司。

三维柔性焊接平台是一种集焊接、装配、检验为一体的新型环保先进的工艺装备。

它具有通用性，经济性等优点；与普通平板焊台对比可以提高工作效率,节省原材料，节省资金；使用过程中可选择多样式的三维组合标准夹具配件进行夹紧定位加工作业，操作简单、使用方便；并为产品快速上市赢得竞争机遇。

三维：代表三个方向一般夹具都是纵向和横向没有垂直方向。

平台大面有二个方向，四周边可用作垂直方向的安装，从而达到立体组合。

孔系：这套夹具的主要特点就是从平台到附件都是标准孔没有传统的螺纹或t型槽，配合快速锁销就能使装配变得较加快捷方便，定位较准确。

组合：因为所有附件都是事先预制好的，可根据产品的需求任意组合及调整。

柔性：因为有上述功能整套装备可根据产品的变化而变化，一套夹具就可完成几个产品或几十个产品的需求，从而大大的加快了产品的研发、试制的进程，节省大量的人力、物力和财力（环保和低碳产品）。

焊接：三维柔性焊接平台1.5m×3m是专为焊接制品的制造而设计的通用
夹具；用于焊接十分方便、灵活、准确，比传统的焊接方式技术先进。

河北洁阳量具有限公司努力开拓新市场，不仅为建设提供了好的装配，也为企业的发展提供了广阔的发展空间。

近年来公司不断调整产品结构，逐步增加产品类别，并做了大量的努力来改进和提高产品质量。

我们始终致力于向客户提供好的产品。

三维柔性焊接平台相比较普通的焊接平台的优势在哪里？在现代制造业中，焊接是一项非常重要的工艺。

然而，焊接过程中存在着一些问题。

其中，最常见的问题之一就是如何解决焊接过程中焊缝偏移的问题。

为了解决这个问题，三维柔性焊接平台应运而生。

三维柔性焊接平台的定义与构成三维柔性焊接平台是一种可以根据焊接要求自由变形的焊接工作平台。

三维柔性焊接平台由机械结构、电气控制和软件控制组成。

其中，机械结构主要包括焊接车架、控制器、控制电缆、驱动器和执行器等，电气控制主要包含电机控制器和传感器等。

软件控制则是通过计算机控制焊接平台的运动路径。

三维柔性焊接平台与普通焊接平台的比较普通焊接平台只能进行平面焊接，而且在焊缝偏移时很难进行调整。

而三维柔性焊接平台则可以自由变形，能够适应多种形状、大小的焊件。

在三维柔性焊接平台上进行焊接时，可以自由调整焊接角度、焊接速度、焊接压力等参数，从而实现更高的精度和效率。

此外，三维柔性焊接平台还可以根据不同焊接要求进行自由切换，实现不同的焊接工艺和焊接方式。

这种灵活性使得三维柔性焊接平台在高要求的产品焊接中得到了广泛应用。

三维柔性焊接平台在实际应用中的优势三维柔性焊接平台的自由变形和可调整性使得其在实际应用中具有很大优势。

下面是三维柔性焊接平台在实际应用中的几个优势：提高焊接质量三维柔性焊接平台可以根据焊接要求自由变形，从而确保了焊线能够完全贴合焊接表面，避免了焊线偏移和其他质量问题的产生，从而提升了焊接质量。

提高焊接效率三维柔性焊接平台的自由调节性能非常强，可以根据不同的焊接要求和不同的焊接产品进行设置和调节。

这种灵活性可以显著提高焊接效率，从而提高生产效率和产品质量。

降低制造成本三维柔性焊接平台可以根据不同的产品要求进行自由变形，因此可以适应不同形状和大小的焊缝。

这种灵活性可以降低焊接成本，并减少焊接过程中的浪费。

总结三维柔性焊接平台相比于普通的焊接平台，在实际应用中具有非常重要的优势。

三维柔性焊接平台的功能背景随着工业自动化的持续推进，传统的硬性焊接机器人已经不能满足柔性生产的需求。

针对此问题，三维柔性焊接平台应运而生，能够灵活地适应焊接任务的复杂性，大大提高了生产效率和质量。

功能1. 可调节的焊接角度三维柔性焊接平台具有灵活的结构设计，可根据不同产品的要求，调节焊接头的角度，实现各种角度的焊接。

而传统的硬性焊接机器人则只能固定在一定的角度进行焊接，无法适应产品的多样化需求。

2. 高精度定位功能由于焊接产品的尺寸和形状各不相同，要实现精确的焊接，需要高精度的定位功能。

三维柔性焊接平台通过激光传感器等精密仪器，能够对焊接产品进行高精度的定位，从而保证焊接效果的质量和一致性。

3. 多轴智能控制三维柔性焊接平台采用多轴智能控制技术，能够自由控制焊接头的移动和旋转，在焊接过程中实现高度自由化的控制。

同时，智能控制可以优化焊接路径，提高焊接效率和质量。

4. 可编程化的焊接任务三维柔性焊接平台具有可编程化的焊接任务功能，用户可以根据需要进行自定义编程，实现多种复杂的焊接任务。

传统的硬性焊接机器人则需要通过手动调整进行焊接，效率较低，适应性差。

5. 人机交互界面三维柔性焊接平台的人机交互界面友好，可以通过触摸屏幕等方式进行控制和调整。

同时，界面上还可以实时显示焊接进程和结果，方便操作者监控焊接质量。

结论三维柔性焊接平台的功能强大，可以适应各种复杂的焊接任务。

与传统的硬性焊接机器人相比，其可调节的焊接角度、高精度定位功能、多轴智能控制、可编程化的焊接任务和人机交互界面都具有明显的优势。

因此，三维柔性焊接平台是未来工业自动化的主要趋势，将有望在自动化生产领域发挥越来越重要的作用。

三维柔性焊接平台的那些特点介绍1.多自由度：三维柔性焊接平台具有多个关节，可以实现多自由度运动。

这使得平台可以灵活地调整姿态，适应各种焊接任务的需要。

同时，多自由度的运动还可以提高平台的操作精度和柔性，增强其适应不同焊接场景的能力。

2.高精度：三维柔性焊接平台采用精密的传感器和控制系统，可以实现高精度的运动和控制。

它可以根据焊接任务的要求，精确控制焊接枪的位置和角度，保证焊接质量和精度，避免焊接缺陷和不合格品的产生。

3.高柔性：三维柔性焊接平台具有较大的工作空间和较高的自由度。

它可以灵活地适应各种焊接任务的需求，可以焊接不同形状、大小和材料的工件，适用于各种焊接工况和环境。

同时，它还可以根据焊接任务的变化，自动调整焊接参数和工艺，提高焊接效率和质量。

4.自动化程度高：三维柔性焊接平台采用自动化控制系统，可以实现自动化的焊接操作。

它可以根据预设的程序和参数，自动完成焊接工艺的各个步骤，包括焊接位置的寻找、工件的定位、焊接枪的运动和旋转等。

这大大提高了焊接的效率和一致性，并减少了人为因素对焊接质量的影响。

5.系统集成化：三维柔性焊接平台一般会集成多种智能化设备和技术，如传感器、图像识别、机器学习等。

这些技术可以实时监测焊接过程中的各种参数，并根据需要进行调整和优化。

同时，它还可以通过与其他设备和系统的互联互通，实现信息共享和数据传输，提高系统的整体性能和效率。

6.安全可靠：三维柔性焊接平台具有多种安全保护措施，可以确保操作人员和设备的安全。

它一般会采用安全防护装置和红外线监测系统，可以及时检测到人员的靠近和物体的干涉，自动停止焊接操作，避免意外伤害和设备损坏。

7.易于操作和维护：三维柔性焊接平台一般会提供直观简洁的人机界面，操作人员可以通过触摸屏或键盘对其进行控制和监控。

同时，它还会具备自诊断和远程监控功能，可以实时检测设备的运行状态和故障信息，及时发现和排除故障，减少停机时间和维修成本。

综上所述，三维柔性焊接平台具有多自由度、高精度、高柔性、自动化程度高、系统集成化、安全可靠、易于操作和维护等特点。

三维柔性焊接平台的工艺概述三维柔性焊接平台是一种三维自由度机器人系统，它能实现大范围灵活运动，并能针对复杂工件进行自适应控制，满足压接/焊接等工艺需求。

本篇文章将对三维柔性焊接平台的工艺进行探讨，包括系统结构、自适应控制技术、并行控制等方面。

系统结构三维柔性焊接平台主要由控制系统、机器人系统、测量系统、安装系统等部分组成。

其中，控制系统主要负责控制机器人的运动状态、位置、速度等参数，测量系统用于实时监测机器人的运动情况，调整机器人运动轨迹，安装系统为机器人设立固定点，实现运动的精度和稳定性。

自适应控制技术三维柔性焊接平台的自适应控制技术主要包括力控制和视觉控制两部分。

力控制是指机器人系统针对工件的力学特性，通过控制机器人的力量来保持均衡，达到压接/焊接等操作的效果。

视觉控制则是机器人系统通过视觉传感器获取工件的状态，实时调整机器人的运动轨迹并保证精度，从而实现对工件的精细加工。

并行控制三维柔性焊接平台的并行控制是指通过将多个独立机器人协调起来，实现大范围灵活运动。

在实际操作中，每个机器人担任不同的任务，通过协同作业完成工件的加工。

这种方式可以大幅提高工作效率，同时增加系统的可靠性和鲁棒性。

工艺优化在实际应用中，三维柔性焊接平台的工艺也需要进行优化，以满足不同工件的加工需求。

对于焊接工艺来说，最为重要的是焊接参数的选择，包括焊接电流、焊接速度、焊接压力等。

此外，材料的选择、设备的维护等方面也需要充分考虑，以实现最佳焊接效果。

结论三维柔性焊接平台是现代制造业中的重要设备之一，它能够灵活适应不同工件的加工需求，具有广阔的应用前景。

通过对工艺的分析和优化，可以进一步提高设备的性能和效率，为工业生产带来更加可靠、精准的服务。

三维柔性焊接平台与传统焊接平台有什么不同？
简单说三维柔性焊接平台是三维柔性焊接工装的基础平台，有铸件和钢件两种材质。

相比于传统的焊接平台，三维焊接平台由一个工作面拓展成五个工作面，在每个工作面都均匀分布有直径16mm或直径28mm的圆孔，配合三维柔性焊接夹具，将需要加工的工件固定和定位后，进行焊接加工。

柔性组合工装主要体现在柔性化上，其在生产制造使用过程中具有以下特点。

第一，组对精度高以及柔性化
三维柔性组合工装的工作台和其他标准定位、支撑模块精度高，工作台面和各种功能模块上每隔50mm或100mm配套的D16或D28的圆孔，任意孔的孔间距尺寸公差小于0.02mm。

根据工件的结构，通过具有互换性模块能在短时间内完成复杂和精确的工装组合，实现高精度定位。

第二，时效性、经济性
柔性组合工装的使用可以节省设计、制造、调试专用工装的时间，缩短新产品的产出时间。

虽然三维柔性组合工装价格高，但专用工装造价同样不菲，而且使用率低，闲置时间长。

第三，占地面积少
一套三维柔性组合工装系统可减少储备空间，这是因为它只需对其标准模块的组合使用就能实现对多种产品的精确定位和夹紧。

第四，人力成本低
三维柔性组合工作的操作简单，通过简单的培训，一般技工就能独立完成。

三维柔性焊接技术本身具有的一大特点就是“柔性”，即一套夹具就能够生产出几套甚至是几十套产品，建新量具采用不同类别的工装夹具，使得产品研发时间缩短，节约了大量的人力物力，在提高效率的同时也降低了制作成本。

工友 2019年第4期23创新超越代表着新时代匠人的气质。

多年来，我利用参与型号任务的机会，大胆思考，认真实践，积极推进技术革新、发明创造，完成了多型号关键焊接技术攻关任务。

2011年，国家重点某型号产品薄壁铝管结构焊接，焊后变形严重，无法满足后续装配要求及使用功能，生产处于停滞状态。

我通过查阅相关资料和对产品结构分析研究，创新设计制作了防止支架焊接变形撑具，不但解决了该产品的加工瓶颈，也为同行业普遍存在的类似难题提供了解决方案。

该工装也因具有创新性和实用性，获得了国家发明专利授权。

为满足公司产品更新换代对焊接加工方法的新要求，我还主导完成了三维柔性焊接平台、3D打印材料的焊接等几十项工艺技术创新项目，均取得了良好效果。

工作中，我不仅学习新知识、新技能，还带领同事一起学习、共同进步，同时利用自己丰富的操作技艺和经验传带徒弟。

我作为航宇宇翔创新工作室带头人，积极发挥工作室平台引领带动作用，广泛开展技术攻关、技术创新及人才培养等系列活动，激发了大家学技术爱创新的热情。

目前，工作室有创新成果100余项，一项国家发明专利、多个QC成果获得国家及省部级一等奖。

2016年11月工作室被湖北省总工会命名为“省级职工（劳模）创新工作室”。

接这一工种来说，入门容易精通难，练就高超的焊接技艺更需要超凡的耐心和毅力。

为了尽快掌握焊接技术，我虚心向老师傅们请教学习，一有空就拿起焊枪，在废钢板上进行练习，反复锻炼手、眼、脑的协调能力，吃透熔池形成机理，摸索最佳的焊条送进角度、电弧长度等参数。

通过近十年的坚持和努力，我先后熟练掌握了气焊、电弧焊、TIG焊以及MIG焊等十几种焊接方法和操作技巧，同时，还练就了MAG焊连弧单面焊双面成型技术、预制焊条形状焊接法、内部填丝法等绝技绝活。

多年来，我承担了大量急难险重的压力容器焊接任务，一直坚持用“匠心”焊接每一件产品。

2001年，我随团队到外省建设安装液化气管道。

由于安装地形复杂，管道直径较小，绝大多数焊口需采用固定焊接，并且管道之间相距仅30mm，焊接操作难度极大。

小型三维柔性夹持工装平台设计作者：郭巧荣于洪来源：《教育教学论坛》2018年第21期摘要：拟设计自制一种基于模块单元的三维柔性夹持工装台，主要包括三维柔性工装的详细技术指标设计及工作台的搭建，为实验平台提供设计方案。

关键词：模块单元；三维柔性；工装中图分类号：TH122 文献标志码：A 文章编号：1674-9324（2018）21-0107-02目前我国大多飞机装配型架的设计制造都是沿用传统方法或凭借经验来确定，柔性工装涉及较少，现代一些高校根据国外的研究技术，对工装进行改进，但是费用较多。

现计划在现有实验设备和资金有限的情况下，自制一套小型柔性工装，供教学演示使用。

将来也可在此基础上采用液压及自动化设备改进和飞机维修柔性工装开发，帮助本科和研究生飞机制造技术课程教学，方便进行技术探索。

本课题中自建的三维柔性工装，是对于我校进行柔性定位技术的开发，可以提供一个实际的实验平台，更利于科研技术的探索。

针对曲面零件加工、装配过程中存在定位难、易变形的问题进行研究，建立三维柔性模块化智能夹持工装平台。

基于模块支撑单元和多点技术，根据曲面定位点坐标的求解方法，可将定位点的坐标转化为定位系统的坐标，通过曲面薄壁零件柔性工装定位系统，实现零件定位可靠、不易变形的柔性定位。

此工装能够实现在工作台上方便移动支撑单元，并可旋转调整夹持装置，达到精确定位和调姿曲面零件的目的。

此课题对本科课程《现代飞机制造技术》中工装内容的教学以及实验课程设计有重要支撑作用，也可为有效解决柔性工装的优化设计问题提供一定参考。

一、三维柔性夹持工装平台详细技术指标设计根据曲面件的工装特点，结合工装夹具的理论和设计要求，提出用于曲面件的三维柔性夹持台的整体设计方案。

1.模块单元设计的概念、方法和原则。

课题研制的柔性夹持工装是模块化可重组的工装系统，它可以调整、更换动态模块或局部重组，以适应不同产品的装配需求。

在模块单元设计中，首先，设计并划分相应的通用功能模块和专用模块；其次，根据需求，选择合理的模块并进行组合。
