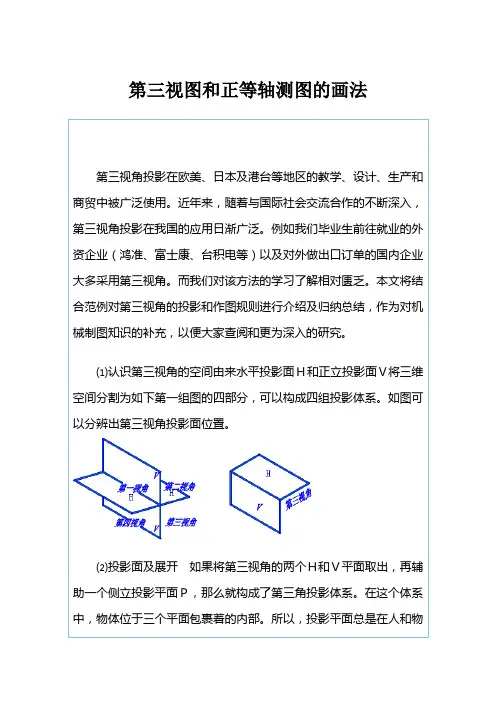

第三视图和正等轴测图的画法第三视角投影在欧美、日本及港台等地区的教学、设计、生产和商贸中被广泛使用。
近年来，随着与国际社会交流合作的不断深入，第三视角投影在我国的应用日渐广泛。
例如我们毕业生前往就业的外资企业（鸿准、富士康、台积电等）以及对外做出口订单的国内企业大多采用第三视角。
而我们对该方法的学习了解相对匮乏。
本文将结合范例对第三视角的投影和作图规则进行介绍及归纳总结，作为对机械制图知识的补充，以便大家查阅和更为深入的研究。
⑴认识第三视角的空间由来水平投影面H和正立投影面V将三维空间分割为如下第一组图的四部分，可以构成四组投影体系。
如图可以分辨出第三视角投影面位置。
⑵投影面及展开如果将第三视角的两个Ｈ和Ｖ平面取出，再辅助一个侧立投影平面Ｐ，那么就构成了第三角投影体系。
在这个体系中，物体位于三个平面包裹着的内部。
所以，投影平面总是在人和物体之间。
三个投影面得到投影后可以旋转到与Ｖ共面的位置。
下面是一个实例的投影三视图，观察方向分别是：下面是它的展开视图：在主视图中反应的是长和高，右视图中反应的是高和宽，俯视图中反应的是长和宽。
⑶投影规律分析第三视角三视图的仍然符合主和俯视图长对正，主和右视图高平齐，俯和右视图宽相等的“三等”投影规律。
⑷正等轴测图的画法第三视角正等轴测图的轴间角为120度，轴向变形系数都是按照1来近似绘制。
其正等轴测图符合轴测投影规律即:一、实物中与投影轴平行的轮廓线，在轴测图中仍与轴测轴平行；二、实物中相互平行的轮廓线，在轴测图中仍相互平行。
绘制过程中要按轴向1：1进行测量进行。
椭圆和圆角的画法与第一视角的画法并无区别。
总结：第三视角三视图和正等轴测图和第一视角的三视图和正等轴测图在画法操作上并没有多少本质的区别。
但是在看图方向和投影方向是不一样的。
第一视角是人（观察者）->物体->投影平面；而第三视角是人（观察者）->投影平面-> 物体。
在绘制正等轴测图中强调显示的是前视、顶视和右视三个表面。
