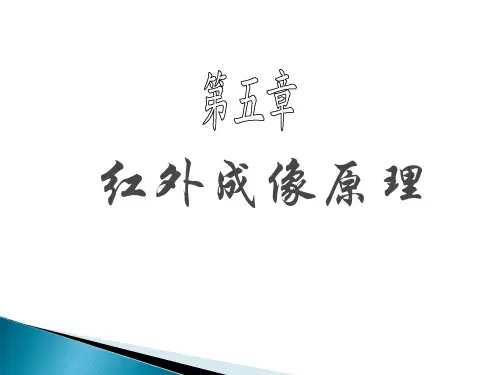

第五章_红外成像原理

红外成像的原理一、引言红外成像是一种利用物体发射的红外辐射进行成像的技术。

在红外光谱范围内，物体的发射和反射红外光与其温度密切相关。

因此，通过检测和分析物体发射的红外辐射，可以获取物体的温度分布信息，实现红外成像。

二、红外辐射特点红外辐射是指波长长于可见光的电磁辐射，波长范围一般为0.75-1000微米。

与可见光相比，红外辐射具有以下特点：1. 红外辐射在大气中的传输性能较好。

红外辐射的传输受大气吸收的影响较小，因此可以在大气环境中远距离传输。

2. 红外辐射与物体的热量有关。

物体的温度越高，发射的红外辐射能量越大。

3. 红外辐射可以穿透一些透明的介质。

某些红外辐射波长范围内的辐射可以穿透玻璃、塑料等透明材料。

三、红外成像原理红外成像的原理基于物体发射的红外辐射与其温度相关的特性。

红外成像的过程可以分为以下几个步骤：1. 红外辐射接收：通过红外探测器接收物体发射的红外辐射。

红外探测器常用的有热电偶、焦平面阵列等。

2. 信号处理：接收到的红外辐射信号经过放大、滤波等处理，以提高信噪比和图像质量。

3. 图像重建：将经过处理的红外辐射信号转换为图像。

图像的重建可以采用各种算法和技术，如傅里叶变换、滤波和插值等。

4. 温度计算：通过图像中的红外辐射强度来计算物体的温度分布。

通常，根据物体的辐射强度与温度之间的关系建立一个标定模型，以将辐射强度转换为温度值。

四、红外成像的应用红外成像技术在军事、安防、医疗、工业检测等领域具有广泛的应用前景。

1. 军事：红外成像技术可以用于夜视仪、导弹制导系统等军事设备中，实现在暗夜环境下的目标探测和识别。

2. 安防：红外成像技术可以用于监控系统，实现对暗夜中的目标进行视频监控和识别，提高安全性。

3. 医疗：红外成像技术可以用于医学诊断，如乳腺癌早期检测、皮肤病诊断等。

4. 工业检测：红外成像技术可以用于工业设备的故障检测和预防性维护，提高生产效率和设备可靠性。

五、红外成像的发展趋势随着红外探测器、信号处理和图像重建技术的不断进步，红外成像技术已经取得了显著的发展。

红外成像仪原理
红外成像仪是一种通过红外辐射探测和成像的设备。

其原理是利用物体发出的红外辐射来获取目标物体的图像信息。

当物体被加热时，其分子和原子会产生热运动，从而产生红外辐射。

红外成像仪利用此辐射，并将其转换成电信号，然后将其转化为热图像，从而实现对物体的探测和成像。

红外成像仪主要由红外探测器、光学系统和图像处理系统组成。

红外探测器是核心部件，其中最常用的是热电偶探测器和半导体探测器。

当红外辐射通过光学系统到达红外探测器时，探测器会将辐射转换为电信号。

然后，电信号经过放大和处理后，可以得到目标物体的热图像。

最后，通过图像处理系统对热图像进行处理，得到清晰的红外图像，这样可以实现对目标物体的探测和成像。

红外成像仪具有广泛的应用领域，例如军事、安防、消防、航空等。

在军事上，可以用于探测和追踪敌方目标；在安防中，可以用于夜视、监控和边境防控；在消防中，可以用于发现和定位火灾；在航空上，可以用于检测飞机表面的温度变化等。

通过红外成像仪，可以实现对红外辐射的探测和成像，为各个领域的应用提供有效的支持。

红外线成像原理红外线成像是一种利用物体辐射的红外辐射来获取目标信息的技术。

红外线成像技术已经广泛应用于军事、安防、医疗、工业检测等领域。

它能够在夜晚或者低光条件下实现目标的探测和识别，具有很高的实用价值。

红外线成像的原理主要基于物体的热辐射特性。

所有的物体都会向外辐射热能，这种热能的波长范围在红外波段，因此被称为红外辐射。

根据物体的温度不同，其辐射的红外波长也会不同。

利用红外线成像技术，可以通过探测器接收目标的红外辐射，然后将其转换成电信号，最终形成红外图像。

红外线成像技术主要包括红外辐射探测、信号处理和图像显示三个主要部分。

首先是红外辐射探测，它是整个系统的核心部分。

探测器的性能直接影响到成像的清晰度和灵敏度。

目前常用的红外探测器有热电偶探测器、焦平面阵列探测器等。

其次是信号处理部分，它包括信号放大、滤波、数字化等步骤，用于增强图像的对比度和清晰度。

最后是图像显示，通过将信号转换成可见的图像，来实现对目标的观测和识别。

红外线成像技术具有很多优点。

首先，它可以实现夜视功能，对于夜间作战和夜间监控具有重要意义。

其次，它可以穿透一些雾、烟、灰尘等大气干扰，具有较好的透视能力。

另外，红外线成像技术还可以实现对温度分布的测量，用于工业检测和医学诊断。

然而，红外线成像技术也存在一些局限性。

首先，受到红外辐射的波长范围限制，其分辨率不如可见光成像技术高。

其次，受到大气吸收和散射的影响，红外线成像技术在远距离观测上存在一定的局限性。

另外，红外线成像设备的成本较高，对于一些应用场景来说，成本可能是一个制约因素。

总的来说，红外线成像技术以其独特的优势和应用价值，已经成为现代科技领域中不可或缺的一部分。

随着技术的不断进步，相信红外线成像技术在未来会有更广泛的应用和发展。

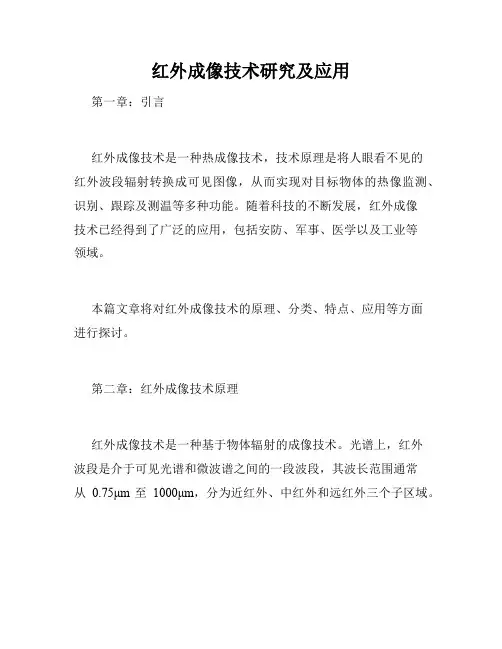

红外成像技术研究及应用第一章：引言红外成像技术是一种热成像技术，技术原理是将人眼看不见的红外波段辐射转换成可见图像，从而实现对目标物体的热像监测、识别、跟踪及测温等多种功能。

随着科技的不断发展，红外成像技术已经得到了广泛的应用，包括安防、军事、医学以及工业等领域。

本篇文章将对红外成像技术的原理、分类、特点、应用等方面进行探讨。

第二章：红外成像技术原理红外成像技术是一种基于物体辐射的成像技术。

光谱上，红外波段是介于可见光谱和微波谱之间的一段波段，其波长范围通常从0.75μm至1000μm，分为近红外、中红外和远红外三个子区域。

物体本身会发出辐射，即热辐射，不同物体的热辐射形成的光谱是不同的，经过红外探测器接收并转换成电信号，再经过图像处理、放大、调节等环节后，最终呈现出可见的热像图像。

第三章：红外成像技术分类红外成像技术主要分为两种类型：1.主动照射红外成像技术：通过人工或机械对目标进行辐射，目标对辐射的响应被红外探测器所接收，通过这种方式获得热图像。

2.自然辐射红外成像技术：即红外相机，在没有外部光源的情况下，采用感光元件对环境红外辐射进行采集，再经过数字信号处理后输出图像。

第四章：红外成像技术特点红外成像技术有以下特点：1.热成像：可以看到物体的热分布状态，从而有效识别出存在异常热的点或频次。

2.全天候性：不受环境光的影响，可以在黑夜或恶劣环境下使用。

3.不接触检测：不会对目标物体产生影响，对目标的无损检测和观察非常适用。

4.高精度：红外成像技术可以实现高精度的测温和监测。

第五章：红外成像技术应用1.安防：可以用于夜间监控、边境监管、消防防控等方面。

2.军事：可以用于夜视仪、导弹导引、侦察等方面。

3.医学：可以用于病理学、治疗学、健康监测等方面。

4.工业：可以用于机械设备故障诊断、温度监测等方面。

5.航空航天：可以用于飞行器姿态控制、轨道测量等方面。

第六章：结论红外成像技术的应用十分广泛，有着不同的应用领域和功能，对于提升生产和生活的质量、安全和效率都有极大的帮助。

红外成像的原理和应用原理介绍红外成像技术是利用物体发出的热辐射来获取物体的热像图。

红外成像的原理主要基于物体的热辐射特性。

一般情况下，物体的温度越高，辐射的能量越大，同时辐射的频率也越高。

红外成像技术利用红外传感器和红外相机来接收物体发出的红外辐射，然后通过处理和分析，将辐射信号转换为可视化的热像图。

应用领域1. 工业领域•红外成像技术在工业领域中被广泛应用于故障检测和预防维护。

通过红外成像技术，可以实时监测机械设备和电子元器件的温度变化，及时发现异常情况，并采取相应的修复措施，避免设备故障和生产事故的发生。

•红外成像技术还可以用于检测电力系统中的热点，提前发现电线、插座和电器设备等可能存在的隐患，预防火灾和安全事故的发生。

2. 建筑领域•在建筑领域中，红外成像技术可以用于检测建筑物的能量损失，帮助设计和改善建筑物的能源效率。

通过检测建筑物表面的热辐射分布，可以发现热桥、隔热层缺陷和漏风等问题，从而提出相应的改进方案。

•红外成像技术还可以用于检测建筑物的结构裂缝，通过监测裂缝周边的热辐射变化，可以提前发现结构问题，避免建筑物的倒塌和安全事故的发生。

3. 医学领域•红外成像技术在医学领域中也有重要的应用。

例如，红外热像仪可以用于乳腺癌的早期筛查，通过检测乳房组织的热辐射分布，可以发现异常的温度变化，帮助医生进行早期诊断和治疗。

•另外，红外成像技术还可以用于皮肤病的诊断和治疗。

通过检测皮肤的温度变化，可以帮助医生判断皮肤病的严重程度和疗效，指导治疗方案的制定和调整。

优势和局限性•优势：–红外成像技术可以在暗光环境下工作，对照明要求较低。

–红外成像技术具有非接触性，可以远距离观测目标，减少人工干预的需要。

–红外成像技术可以实时监测温度变化，及时发现异常情况，避免事故的发生。

•局限性：–红外成像技术的分辨率相对较低，无法获取目标的精确图像信息。

–红外成像技术对目标的器件、颜色和表面材质有一定的限制，可能存在误差。

红外成像基本原理
红外成像技术是一种利用红外波段频谱的电磁辐射进行成像的
技术，其基本原理是利用物体发射或反射出的红外辐射进行成像。

红外辐射波长范围为0.78-1000微米，其中可见光波长范围为
0.38-0.78微米。

因此，红外辐射波长范围比可见光波长范围更长，其能够在暗处或低亮度条件下进行成像。

红外成像技术可以分为主动和被动两种方式。

主动方式是指利用红外辐射源发送出红外辐射进行成像，例如红外激光雷达。

被动方式则是指在没有红外辐射源的情况下，利用物体本身发出的红外辐射进行成像，例如红外热像仪。

红外成像技术的成像原理是利用红外相机接收物体发出的红外
辐射信号，然后将其转换成热像信号，再通过计算机处理成图像。

热像信号的大小和物体表面温度有关，通常物体表面温度越高，其发出的红外辐射信号就越强，热像信号就越高。

根据这一原理，可以通过红外成像技术得到物体表面的温度分布图，从而实现对物体的检测和识别。

红外成像技术的应用非常广泛，如军事领域中的目标识别、火力控制、防御和情报收集等，工业领域中的热成像检测、无损检测、建筑检测等，医学领域中的疾病诊断、病人监护等。

随着技术的不断发展，红外成像技术将有更广泛的应用前景。

- 1 -。

红外成像系统的原理
红外成像系统的原理基于红外辐射的特性。

红外辐射是指电磁波的一种，其波长范围在0.75至1000微米之间，即处于可见光和微波之间。

红外成像系统主要包含红外相机和红外探测器。

红外探测器是系统的核心部件，可以将红外辐射转化为电信号。

其基本原理可分为两种类型：
1. 热辐射探测原理：根据物体的温度差异发出的红外辐射信号来实现成像。

探测器采用热电偶、热敏电阻等物理元件，当红外辐射通过探测器时，探测器的温度会发生变化，进而产生电压或电阻变化，最终转化为电信号。

2. 光学探测原理：利用特定的红外感光材料对红外辐射进行感应和转换。

当红外辐射通过探测器时，探测器材料内的电子会受到激发，从基态跃迁到激发态，形成电荷粒子的分布差异，进而产生电流或电压变化，最终转化为电信号。

红外成像系统通过获取物体在红外波段的辐射信息，经过信号处理和图像处理后，能够显示出物体的显热分布和温度分布，从而实现红外图像的成像。

这种成像技术在安防监控、医学诊断、夜视设备、火灾监测等领域具有广泛的应用。

红外线成像的原理和应用一、红外线成像的原理红外线成像是利用物体发射、传输、反射或透射红外线的特性，通过红外线摄像机捕捉红外线辐射，并将其转化为可视图像。

其基本原理是利用物体的热辐射能量，通过红外线辐射的强度来实现物体的成像。

红外线成像的原理主要有两种：1.主动红外线成像：主动红外线成像是利用红外辐射源产生红外线辐射，然后通过红外线摄像机接收物体反射或透射的红外线辐射，最后将其转化为可视化的图像。

这种方法适用于需要连续成像的场景，如夜间监控、红外测温等。

2.被动红外线成像：被动红外线成像是利用物体本身的热辐射能量来实现成像。

物体在大气中通过辐射出的热辐射能量，经过红外线摄像机的捕捉和转换，最终呈现出物体的红外线图像。

这种方法适用于需要观察物体自身热辐射的场景，如夜视仪、火灾检测等。

二、红外线成像的应用红外线成像技术已经广泛应用于许多领域，如军事、航空航天、安防监控、火灾检测等。

以下是红外线成像技术在各个领域的应用：1.军事领域：红外线成像技术在军事领域中起到了重要作用。

通过红外线摄像机提供的红外图像，军方可以实时监测目标物体的热辐射情况，提高对敌情的判断能力。

同时，红外线成像还可以在夜间或恶劣环境下发现目标物体，提高作战效果。

2.航空航天领域：红外线成像技术在航空航天领域中有着广泛的应用。

例如，红外线成像可以用于监测飞机表面的温度分布，及时发现潜在的故障或异常情况。

此外，红外线成像还可以用于遥感探测，例如通过红外线成像卫星对地球表面进行监测和观测。

3.安防监控：红外线成像技术在安防监控领域中起到了重要作用。

红外线摄像机可以在夜间或低照度环境下进行有效的监控，提高监控范围和效果。

此外，红外线成像还可以通过红外测温功能来检测异常温度，及时预警火灾等安全隐患。

4.火灾检测：红外线成像技术在火灾检测中发挥着重要作用。

通过红外线摄像机可以及时发现火灾源，并通过热成像图来确定火灾的位置和范围，为灭火救援提供指导和参考。

红外线成像原理
红外线成像是一种利用物体辐射的红外辐射来生成图像的技术。

其原理是基于物体发射和反射红外辐射的能力，以及红外辐射与物体之间的热量交换。

物体在温度超过绝对零度时会散发热量，其中一部分热能以红外辐射的形式传播。

红外线成像系统中的红外探测器能够感应并接收这些红外辐射。

红外探测器通常由半导体材料制成，其材料特性决定了其对不同波长的红外辐射的敏感度。

红外探测器接收到的红外辐射信号经过放大和转换处理后，得到与物体热量分布相关的电信号。

电信号经过进一步的处理和分析后，通过计算机算法转换为人们可视化的红外图像。

红外图像呈现出的是物体的热量分布情况。

不同温度的物体会发射出不同强度的红外辐射，该辐射被红外探测器感应后就会转化为电信号，最终转换为灰度图像或伪彩色图像。

这样，人们就可以通过红外图像来观察物体的温度变化、隐蔽物体的存在、热量分布不均匀的区域等信息。

红外线成像技术在军事、安全、医疗、建筑、环境监测等领域有广泛的应用。

例如，在军事上，红外线成像可以用于探测隐藏的目标，热成像设备可帮助士兵在夜间或复杂环境中找到敌方目标。

在医疗领域，红外线成像则可以用于检测身体部位的血液流动情况以及炎症区域的温度变化。

总的来说，红外线成像技术通过感应和捕捉物体发射的红外辐
射，使用红外探测器和计算机算法，将其转化为可视化的图像，从而实现对物体热量分布的观测和分析。

这一技术在多个领域有着广泛的应用前景。
