《机械制图》教案绪论我国是世界文明古国之一，在工程图学方面有着悠久的历史。
它是伴随着生产的发展和劳动人民生活水平的提高而产生和日趋完善的。
据考古証实，远在战国时期我国人民就已运用设计图( 有确定的绘图比例、酷似用正投影法画出的建筑规划平面图) 来指导工程建设，距今已有2400多年的历史。
“图”在人类社会的文明进步中和推动现代科学技术的发展中起了重要作用。
一、机械制图定义机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。
图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。
二、课程性质它是工程类专业的一门必修技术基础课，研究和解决空间几何问题以及绘制和阅读工程图样的理论和方法。
本课程主要内容：1基础理论；2机件表达方法；3机械制图制图基础知识，投影法概述，点、直线和平面的投影及其相互位置关系，基本形体的投影，组合体的投影及各种表达方法和轴测图等；标准件和常用件的规定画法，零件图和装配图的绘制和阅读等。
三、课程任务和要求通过本课的学习应达到以下要求和目标：1、学习正投影法的基本理论及其应用。
2、培养对三维形状与相关位置的空间逻辑思维和形象思维能力。
3、培养空间几何问题的图解能力。
4、培养绘图和读图的基本能力。
5、培养计算机绘图能力。
6、培养认真负责、严谨细致的工作态度和工作作风。
四、本课程的学习方法本课程是一门理论性和实践性很强的课程，绘制和阅读机械图样是本课程的主要内容。
故学习中首先要注意掌握正投影的规律，并运用正投影的规律去解决绘图和读图中的实际问题。
努力培养空间想象能力和空间分析能力，不断加强形象思维的训练。
掌握正确的表达方法，学会正确运用视图、剖视、剖面及其它规定画法，掌握尺寸标注的方法所以要做到：1、应掌握正确的思维方法2、提高听课效率3、正确认真的对待作业4、要遵循国家标准规定认真学习本课程，将为学生的绘图能力和读图能力打下一定的基础。
第1章制图的基本知识1.1 制图基本规定1.1.1 标准概述标准是随着人类生产活动和产品交换规模及范围的日益扩大而产生的。
我国现已制定了二万多项国家标准，涉及到工业产品、环境保护、建设工程、工业生产、工程建设、农业、信息、能源、资源及交通运输等方面。
我国已成为标准化工作较为先进的国家之一。
我国现有标准可分为国家、行业、地方、企业标准四个层次。
对需要在全国范围内统一的技术要求，制订国家标准；对没有国家标准而又需要在全国某个行业范围统一的技术要求制订行业标准；由于类似的原因产生了地方标准；对没有国家标准和行业标准的企业产品制订企业标准。
国家标准和行业标准又分为强制性标准和推荐性标准。
强制性国家标准的代号形式为GBXXXX—XXXX，GB分别是国标二字的汉语拼音的第一个字母，其后的XXXX 代表标准的顺序编号，而后面的XXXX代表标准颁布的年号。
推荐性标准的代号形式为GB/T XXXX—XXXX。
顾名思义，强制性标准是必须执行的，而推荐性标准是国家鼓励企业自愿采用的。
但由于标准化工作的需要，这些标准实际都被认真执行着。
标准是随着科学技术的发展和经济建设的需要而发展变化的。
我国的国家标准在实施后，标准主管部门每五年对标准复审一次，以确定是否继续执行、修改或废止。
在工作中应采用经过审订的最新标准。
下面介绍绘制图样时常用的国家标准。
1.1.2 国家标准介绍1．图纸的幅面及格式（1）纸幅面 (GB/T14689-93)绘制技术图样时，应优先选用表1-1所规定的基本幅面。
必要时，允许选用规定的加长幅面,这些幅面的尺寸是由基本幅面的短边成整倍数的增加得出(图1-1)。
表1-1 图纸基本幅面尺寸（2）图框格式在图纸上，图框必须用粗实线画出.。
图框尺寸可从表1-1中查得。
其格式分为不留装订边和留有装订边两种(图1-2)。
同一产品的图样，只能采用一种格式。
（3）标题栏每张图纸都必须画出标题栏, GB/T10609.1-89对标题栏的尺寸、内容及格式作了规定（图1-3），标题栏一般应位于图纸右下角(图1-2)。

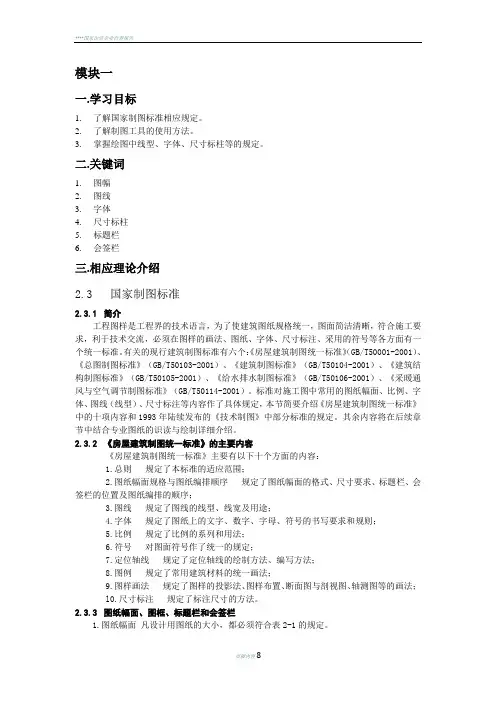

模块一一.学习目标1.了解国家制图标准相应规定。
2.了解制图工具的使用方法。
3.掌握绘图中线型、字体、尺寸标柱等的规定。
二.关键词1.图幅2.图线3.字体4.尺寸标柱5.标题栏6.会签栏三.相应理论介绍2.3 国家制图标准2.3.1简介工程图样是工程界的技术语言，为了使建筑图纸规格统一，图面简洁清晰，符合施工要求，利于技术交流，必须在图样的画法、图纸、字体、尺寸标注、采用的符号等各方面有一个统一标准。
有关的现行建筑制图标准有六个：《房屋建筑制图统一标准》（GB/T50001-2001）、《总图制图标准》（GB/T50103-2001）、《建筑制图标准》（GB/T50104-2001）、《建筑结构制图标准》（GB/T50105-2001）、《给水排水制图标准》（GB/T50106-2001）、《采暖通风与空气调节制图标准》（GB/T50114-2001）。
标准对施工图中常用的图纸幅面、比例、字体、图线（线型）、尺寸标注等内容作了具体规定，本节简要介绍《房屋建筑制图统一标准》中的十项内容和1993年陆续发布的《技术制图》中部分标准的规定。
其余内容将在后续章节中结合专业图纸的识读与绘制详细介绍。
2.3.2《房屋建筑制图统一标准》的主要内容《房屋建筑制图统一标准》主要有以下十个方面的内容：1.总则规定了本标准的适应范围；2.图纸幅面规格与图纸编排顺序规定了图纸幅面的格式、尺寸要求、标题栏、会签栏的位置及图纸编排的顺序；3.图线规定了图线的线型、线宽及用途；4.字体规定了图纸上的文字、数字、字母、符号的书写要求和规则；5.比例规定了比例的系列和用法；6.符号对图面符号作了统一的规定；7.定位轴线规定了定位轴线的绘制方法、编写方法；8.图例规定了常用建筑材料的统一画法；9.图样画法规定了图样的投影法、图样布置、断面图与剖视图、轴测图等的画法；l0.尺寸标注规定了标注尺寸的方法。
2.3.3图纸幅面、图框、标题栏和会签栏1.图纸幅面凡设计用图纸的大小，都必须符合表2-1的规定。
工程制图标准工程制图是工程设计中非常重要的一环，它是设计师将设计方案通过图纸的形式呈现出来，以便于工程施工和监理人员的理解和实施。
而工程制图的标准化则是确保图纸的准确性、规范性和统一性，从而提高工程设计的质量和效率。
本文将介绍工程制图标准的相关内容，希望能为广大工程设计人员提供一些帮助。
首先，工程制图标准主要包括图幅、图样、符号、线条、文字、尺寸标注、注释等内容。
图幅是指图纸的大小和比例，通常采用国家标准规定的尺寸，如A0、A1、A2等。
图样是指图纸上所绘制的各种图形和图像，它应该清晰、准确、完整地表达设计意图。
符号是表示各种构件、设备、材料等的特定图形，它们应该符合国家标准或行业规范的要求。
线条是连接各个图形和图像的线条，它们应该粗细适中、清晰流畅、符合绘图规范。
文字是对图纸内容的说明和标注，它们应该简洁明了、字体工整、与图样配合得当。
尺寸标注是对图纸上各种构件和设备尺寸的标注，它们应该准确清晰、符合设计要求。
注释是对图纸内容的补充说明和说明，它们应该简洁明了、与图样配合得当。
其次，工程制图标准的制定和执行是非常重要的。
制定工程制图标准应该参照国家标准和行业规范，结合工程设计的实际情况，制定适合自身企业的制图标准。
执行工程制图标准应该由专门的制图人员进行，并且要进行严格的质量控制和监督检查，确保图纸的准确性和规范性。
同时，还应该不断总结和完善工程制图标准，以适应工程设计的不断发展和变化。
最后，工程制图标准的重要性不言而喻。
它可以规范工程设计人员的行为，提高图纸的准确性和规范性，减少因图纸错误而引发的工程质量问题。
它还可以提高工程设计的效率，减少不必要的沟通和修改，节约时间和成本。
因此，工程设计人员应该重视工程制图标准的学习和执行，不断提高自身的制图水平和质量意识。
综上所述，工程制图标准是工程设计中不可或缺的一部分，它的准确性、规范性和统一性直接关系到工程设计的质量和效率。
因此，我们应该认真学习和执行工程制图标准，不断提高自身的制图水平和质量意识，为工程设计的顺利进行和工程质量的提高做出贡献。
第一篇制图基础第1章制图的基本国家标准工程图样是工程界的技术语言。
为了统一房屋建筑制图规则，保证制图质量，提高制图效率，使其符合设计、施工和存档的要求，适应工程建设的需要，由国家建设部批准并颁布了有关建筑制图的国家标准。
本章主要根据国家标准《房屋建筑制图统一标准》（GB/T 50001—2001），介绍图纸幅面、图线、字体、比例和尺寸标注等的基本规定。
其它常用的标准将在房屋建筑图的有关章节中介绍。
制图国家标准（简称国标）是所有工程人员在设计、施工、管理中必须严格执行的国家条例。
是学习制图的依据，绘图时必须严格遵守。
1.1 图纸幅面和格式、1.1.1 图纸幅面图纸幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
图纸的幅面和图框的尺寸应符合表1-1规定和图1-1 a、b的格式，从表中可以看出，A1幅面是A0是幅面的对开，其他幅面依始类推。
表中代号的意义如图1-1所示。
在一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面。
图纸以短边作为垂直边称为横式（图1-1a），以短边作为水平边称为立式（图1-1b）。
一般A0~A3图纸宜横式使用。
图纸的短边一般不应加长，长边可加长，但加长的尺寸必须按照国标的有关规定。
图纸不管采用横式还是立式，其图框线均用粗实线绘出。
图1-1 幅面代号的意义1.1.2 标题栏每张图纸的右下角，必须画有标题栏，如图1-1所示。
标题栏的设置按图1-2所示，根据工程需要选择确定其尺寸、格式及分区。
标题栏的外框线为粗实线，其余分格线为细实线。
对于学生在学习本课程的制图作业，其标题栏建议采用图1-3所示格式。
（a）(b)图1-2 标题栏图1-3 建议学生使用制图作业的标题栏1.1.3 会签栏除标题栏外，建筑工程图纸在图框外的左上角，还应画出会签栏，如图1-1所示。
会签栏用于图纸会审后填写会签人员所代表的专业、姓名和日期等，如图1-4所示。
不需会签的图纸，可以不画会签栏。
第一篇制图基础第1章制图的基本国家标准工程图样是工程界的技术语言。
为了统一房屋建筑制图规则，保证制图质量，提高制图效率，使其符合设计、施工和存档的要求，适应工程建设的需要，由国家建设部批准并颁布了有关建筑制图的国家标准。
本章主要根据国家标准《房屋建筑制图统一标准》（GB/T 50001—2001），介绍图纸幅面、图线、字体、比例和尺寸标注等的基本规定。
其它常用的标准将在房屋建筑图的有关章节中介绍。
制图国家标准（简称国标）是所有工程人员在设计、施工、管理中必须严格执行的国家条例。
是学习制图的依据，绘图时必须严格遵守。
（图图1-1 幅面代号的意义1.1.2 标题栏每张图纸的右下角，必须画有标题栏，如图1-1所示。
标题栏的设置按图1-2所示，根据工程需要选择确定其尺寸、格式及分区。
标题栏的外框线为粗实线，其余分格线为细实线。
对于学生在学习本课程的制图作业，其标题栏建议采用图1-3所示格式。
（a）(b)图1-2 标题栏图1-3 建议学生使用制图作业的标题栏1.1.3 会签栏除标题栏外，建筑工程图纸在图框外的左上角，还应画出会签栏，如图1-1所示。
会签栏用于图纸会审后填写会签人员所代表的专业、姓名和日期等，如图1-4所示。
不需会签的图纸，可以不画会签栏。
画线时还应注意下列几点：1．在同一张图纸内，相同比例的各图样，应选用相同的线宽组。
2．图纸的图框和标题栏线，可采用表1-4中的线宽。
表1-4 图框线、标题栏线的宽度（mm）3．虚线的画和间隔应保持长短一致。
画长约3~6mm，间隔约为0.5~1mm。
单点长画线或双点长画线画的长度应大致相等，约为15~20 mm。
图图样的比例，应为图形与实物相对应的线型尺寸之比。
比例的大小是指其比值的大小，如1∶50大于1∶100。
比例宜注写在图名的右侧，字的基准应取水平；比例的字高宜比图名的字高小一号或二号，如图1-9所示。
图1-9 比例的注写绘图时所用的比例，应根据图样的用途和被绘对象的复杂程度，从表1-5中选用，并优先选用表中常用比例。
