《工程制图》国家标准简介

《工程制图》课程标准一、基本信息学习领域：工程制图制定时间：2018年7月适用专业：室内设计所属系部：工程系参考学时：60学时学分：3.5二、课程性质《工程制图》是高职工程类专业的一门职业基础课程，通过课程学习，主要培养室内设计技术专业学生的建筑制图和识图能力，以及培养学生的团队协作、沟通表达、工作责任心、职业规范和职业道德等综合素质和能力。

通过本门课程的学习，了解制图规格及基本技能，建筑的含义及分类、建筑工程图样、装饰工程图样的绘制程序与步骤，掌握阅读和绘制工程图样的理论和方法，培养学生的空间想象能力和绘制工程图样的技能，为毕业后从事室内设计工作打下良好基础。

《电气及工程制图》是电子技术应用专业的一门既有基本的系统理论又有较强实践性的综合性必修技术基础课程，在专业学习中起到承上起下的作用，是学生向工程实践学习的过渡和转折点。

本课程包括工程制图、电气制图和AUTO CAD的主要内容，掌握《机械制图》、《电气制图》的国家标准，能熟练地使用绘图工具和计算机绘制、识读一般复杂程度的机械零件图、建筑平面图和电子工程图样等；能绘制电子产品装配草图。

通过本课程的学习，培养学生既具有工程基础又有较高的工程文化素质，既有丰富的工程设计绘图基础知识、基本理论，又有较熟练的绘图和读图能力，还有较敏捷的灵活思维和创新意识。

能视野开阔、善于自学，创新思变。

跟上时代的步伐，能自觉按照国家标准用各种手段较快地、准确地绘制、阅读一般复杂程度的各类图样。

本课程的主要任务是培养学生的基本识图、绘图能力，空间想象和思维能力，以及手工和计算机绘图的实际技能。

采取项目化的安排，在完成各个学习项目的过程中，学习绘图知识和识读工程图纸的能力。

课程基本理念1、突出学生主体，注重学生能力培养《电气及工程制图》是面向中职电子技术应用专业的学生，着重培养学生的基本识图、绘图能力，空间想象和思维能力，以及手工和计算机绘图的实际技能，激发学生的学习兴趣，在启发、提示下使其自主地、全面地掌握制图规范和计算机制图基本方法，提高学生的思维能力和实际操作能力，增强学生理论联系实际的能力，培养学生的创新精神，使学生养成独立分析和解决问题的习惯，以提高技能、磨砺意志、思维活跃、展现个性和拓宽视野为基本目标。

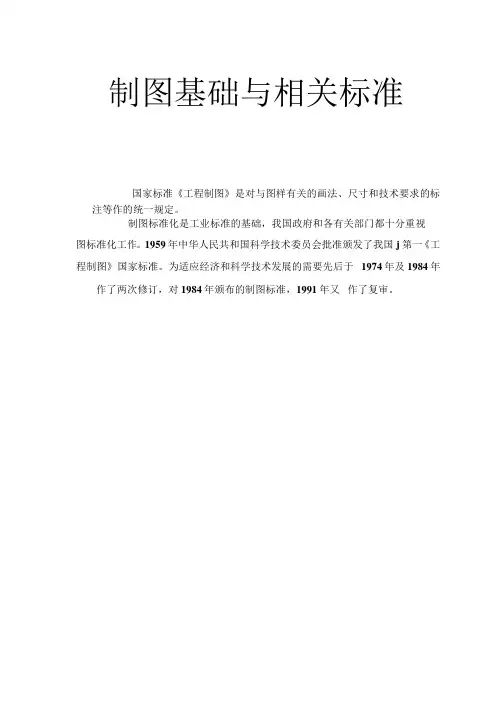

制图基础与相关标准国家标准《工程制图》是对与图样有关的画法、尺寸和技术要求的标注等作的统一规定。

制图标准化是工业标准的基础，我国政府和各有关部门都十分重视图标准化工作。

1959年中华人民共和国科学技术委员会批准颁发了我国j 第一《工程制图》国家标准。

为适应经济和科学技术发展的需要先后于 1974年及1984年作了两次修订，对1984年颁布的制图标准，1991年又作了复审。

第1章图纸幅面及格式为了加强我国与世界各国的技术交流，依据国际标准化组织ISO制定的国际标准，制定了我国国家标准《工程制图》，并在1993年以来相继发布了“图纸幅面和格式”“比例,，“字体,，“投影法,，“表面粗糙度符号,，“代号及其注法”等项新标准，并从1994年7 月1日开始实施，并陆续进行了修订更新，最新一次修订是在2008年。

国家标准，简称国标，代号为GB,斜杠后的字母为标准类型，其后的数字为标准号，由顺序号和发布的年代号组成，如表示比例的标准代号为GB /T14690-1993o图纸幅面及其格式在GB / T14689-2008中进行了详细的规定，现进行简要介绍。

图幅代号为A0、如图1所示。

图1幅面尺寸1.1图纸幅面1.2图框格式绘图时应优先采用表1规定的基本幅面。

在图纸上必须用粗实线画出图框，其格式分不留装订边（如图2所示）和留装订边（如图3所示）两种，尺寸见表1所示。

注意，同一产品的图样只能采用同一种格式。

36制图基础与相关标准表1图纸幅面幅面代号AO Al A2A3A4幅面尺寸BxL841x1189594x841420x594297x420210x297 e2010c105a25图2不留装订边图框图3留装订边图框第2章标题栏国标《技术制图-标题栏》规定每张图纸上都必须画出标题栏，标题栏的位置位于图纸的右下角，与看图方向一致。

标题栏的格式和尺寸由GB/T 10609.0-2008规定，装配图中明细栏由GB/T 10609.2-2008 规定，如图4所示。

本章主要介绍制图的基本标准和点、线、面的投影知识。

通过本章的学习，应掌握以下基本内容：•国标中有关图幅、比例、字体和图线的规定；•尺寸标注的基本规定和方法；•投影的基本概念和正投影的基本特性；•点的投影规律及两点的相对位置；•各种位置直线的投影特性及两线的相对位置；•各种位置平面的投影特性。

1.1 制图的国家标准工程图样是设计、生产、维护和使用中的重要技术文件。

为正确绘制和阅读工程图样，必须熟悉和掌握有关的标准。

我国从1959年首次颁布《机械制图》国家标准以来，已进行了多次修改。

本书根据1993年颁布的最新国家标准《技术制图》，介绍其中有关图纸幅面、比例、字体、图线及尺寸标注等内容的基本规定。

1.1.1 图纸幅面及格式（GB/T 14689—1993）1．图纸幅面图纸幅面即图纸的大小，以长×宽的尺寸确定。

表1-1是国家标准GB/T 14689—1993中规定的基本幅面（GB是国家标准的缩写，T是推荐的缩写，14689是该标准的编号，1993是该标准颁布的年份），绘制工程图样时应优先采用。

必要时允许按规定加长幅面，可查阅GB/T 14689—1993。

表1-1图纸幅面2．图框格式图框的格式分为留有装订边和不留装订边两种，图框线为粗实线，图纸可横放或竖放，如图1-1、图1-2所示。

其周边尺寸见表1-1。

3．标题栏标题栏用以说明所表达机件的名称、比例、材料、图号、设计者、审核者等，一般位于图纸的右下角，如图1-1和图1-2所示。

有时也可按图1-3所示的位置放置，但此时应采用方向符号。

图1-1 留有装订边的图框格式图1-2 不留装订边的图框格式图1-3 附加符号的应用标题栏的内容格式和尺寸按GB/T 10609.1—1989的规定绘制。

在学习本课程期间，制图作业推荐使用图1-4、图1-5所示的标题栏格式。

图1-4 学校制图作业推荐零件图用标题栏格式图1-5 学校制图作业推荐装配图用标题栏格式4．附加符号（1）对中符号：为了便于复制及缩微摄影，应在图纸各边的中点处分别画出对中符号，即从每边的中点画入图框内约5mm的一段粗实线，如图1-3所示。

工程制图国家标准工程制图是一项非常重要的工作，它在国家标准中有着明确的规定和要求。

国家标准对工程制图的内容、格式、标注、尺寸等方面都进行了详细的规定，旨在确保工程制图的准确性、规范性和统一性。

本文将对工程制图国家标准进行介绍和解读，希望能够对相关工作人员有所帮助。

首先，工程制图国家标准对于图纸的内容和格式进行了规定。

在工程制图中，必须包括图框、图幅、图名、比例尺、图号、项目名称、设计单位、校对单位、审定单位、设计人、校对人、审定人等内容。

图框的规定包括图纸尺寸、边框线型、边框线宽度等，而图幅的规定包括图形的位置、大小、比例等。

此外，图纸的折叠和装订也有着具体的规定，以确保图纸的完整性和可读性。

其次，工程制图国家标准对于图形的标注和尺寸进行了规定。

在工程制图中，标注是非常重要的，它能够传达图形的各项信息。

国家标准对于标注的文字、字体、字高、线型、箭头等都有着详细的规定。

尺寸的规定包括尺寸的表示方法、尺寸的标注位置、尺寸的精度等，以确保尺寸的准确性和一致性。

此外，工程制图国家标准还对于图形的绘制方法和符号进行了规定。

在工程制图中，绘制方法和符号的规范性对于图纸的可读性和准确性至关重要。

国家标准对于绘制方法、线型、线宽、颜色、填充、投影方法等都有着具体的规定，以确保图形的清晰和准确。

符号的规定包括符号的形状、尺寸、线型、线宽等，以确保符号的统一和规范。

最后，工程制图国家标准还对于图纸的审查和归档进行了规定。

在工程制图过程中，图纸的审查和归档是非常重要的环节，它能够确保图纸的准确性和完整性。

国家标准对于图纸的审查程序、审查标准、审查内容等都有着详细的规定。

图纸的归档包括图纸的整理、编号、存档、查阅等，以确保图纸的安全和便捷的查阅。

总之，工程制图国家标准对于工程制图的内容、格式、标注、尺寸、绘制方法、符号、审查和归档等方面都进行了详细的规定，旨在确保工程制图的准确性、规范性和统一性。

相关工作人员在进行工程制图时，必须严格遵守国家标准的要求，以确保工程制图的质量和可靠性。
