SH S型单级双吸离心泵

SH S型单级双吸离心泵一概述SH型泵系单级、双吸、泵壳中开式离心泵。

供吸送清水及物理化学性质类似于水的液体。

本型泵扬程在9米至140米时，流量为126m³/时。

液体最高温度不得超过80℃。

适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可作热电站循环泵用。

泵的型号意义：如10SH-13A等10——吸水直径被25除（即该泵吸水口直径为250毫米）。

SH—单级双吸卧式离心清水泵13——比转数被10除（该泵的比转数为130）A等——表示该泵换了不同外径的叶轮。

S型泵流量范围更广：50—18000m³/时。

如500S35A等500——泵的吸入口径（mm）S——单级双吸、中心离心清水泵35——设计点扬程（m）A等——叶轮一等次切割SH型泵及S型泵统称为双吸泵，其工作性能及配用电机大体相同。

需要说明的是泵的转方向不同，从电机端看SH型泵为逆时针旋转，而S型泵则顺时针。

在实际使用中SH型泵更二、结构说明SH型泵的吸入口与吐出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。

水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上，可以便于揭开检查水泵内全部零件，无需拆卸进水，排出管路及电动机，因此检修极为方便。

SH型泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。

如图1所示泵体：铸铁制成。

与泵盖构成叶轮的工作室，进、出水流道德法兰上制有安装真空表和压力表的管螺孔。

管径最低处制有放水的管螺孔。

泵盖：铸铁制成。

在上部制有安装水封管及入气管的管螺孔和起吊泵的吊钩。

叶轮：铸铁制成。

其形状是对称的，在两壁间有扭曲的叶片。

液体从两侧面进入叶轮。

制造时，经过静平衡试验。

轴：优先碳素钢制成。

轴的中央是叶轮，用键、轴套和两边轴套螺母固定。

轴的右端是安装联轴器的，与电动机直接连接。

在联轴器端不允许用皮带传动，若需用皮带传动时，必须另设支架支持皮带轮。

双吸密封环：铸铁制成。

名义直径≤50＞50-120＞120-260＞260-500＞500-800＞800-1250跳动量0.060.080.10.120.150.2·型号及意义：3、 将转子部件和螺柱装在泵体上，装好轴承体压盖。

用轴套螺母调整叶轮的轴向位置到泵体流道的中间，加以固紧。

4、 装上填料，放好中开面纸垫，盖上泵盖，打紧螺尾锥销拧紧泵盖螺母。

压紧填料压盖。

但不要将填料压得太紧，过紧会使轴套发热，同时耗能增多；也不要压得太松，过松会使液体渗漏大，水泵效率降低。

5、 装配用手转动转子，无卡擦、轻滑均匀即可。

6、 拆卸可按上述装配顺序相反进行。

轴封为软填料密封。

为了防止空气进入泵内和冷却润滑密封腔，在填料之间装有填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。

装配与拆卸：1、 装配转子部件：依次将键、叶轮、轴套、轴套螺母、填料压盖、挡水圈装在轴上，套上双密封环，装上轴承部件和联轴器。

2、 分别检查转子部件上叶轮的密封部位外圆的径向跳动，不超过下表规定：经过静平蘅校验的叶轮，用轴套和两边的轴螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

叶轮的轴向力利用叶片骊布置、两面进水达到平衡。

泵轴由两个单列向必球轴承支承。

轴承装在轴承体内，安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压水室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

结构说明：本型泵的吸入口和叶出均在水泵的轴心线下方，与轴线垂直成水平方向。

检修时无需拆进出口水管及电动机。

从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

除轴的格料为优质碳钢外其余主要零件为铸铁制成。

泵体与泵盖构成叶轮的工作室。

在进出水法兰上，制有安装真空表和压力表的管螺孔。

进出水法兰的下部，制有放水的管螺孔。

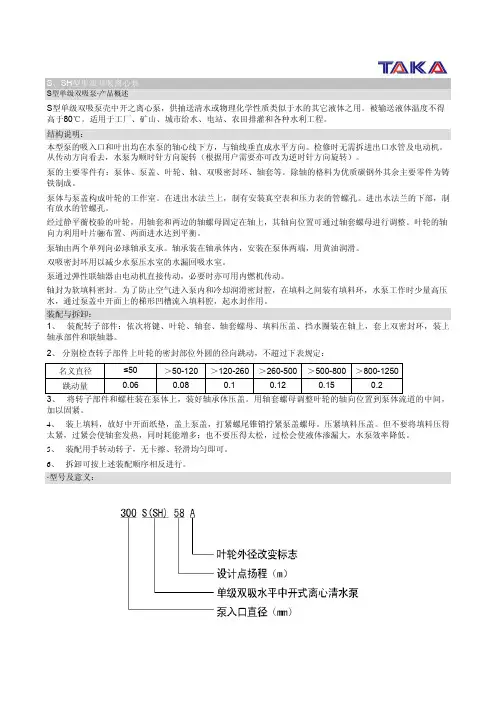

S 、SH 型单级双吸离心泵S 型单级双吸泵·产品概述S 型单级双吸泵壳中开之离心泵，供抽送清水或物理化学性质类似于水的其它液体之用。

S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵，本型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水口，排出管及电机（或其他原动机），从连轴器向泵看去，水泵为顺时针方向旋转。

根据需要也可生产逆时针旋转的泵，但定货时应特殊提出。

特点及技术参数：液体最高温度不得超过80摄氏度
应用领域：供输送清水及化学性质类似于水的液体。

型号说明及选型规则：例：10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例：150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。

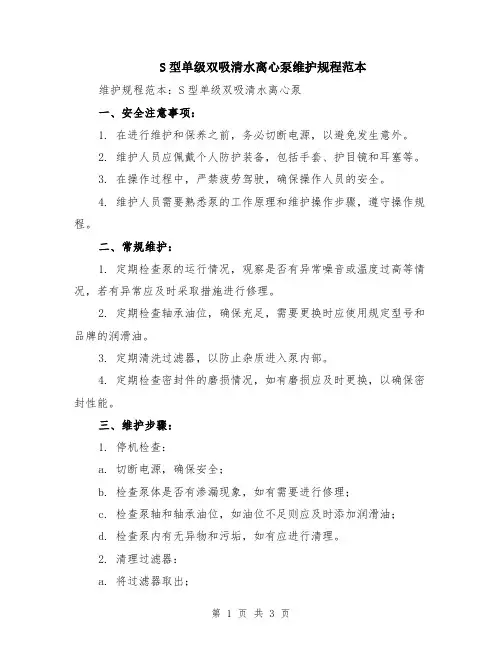

S型单级双吸清水离心泵维护规程范本维护规程范本：S型单级双吸清水离心泵一、安全注意事项：1. 在进行维护和保养之前，务必切断电源，以避免发生意外。

2. 维护人员应佩戴个人防护装备，包括手套、护目镜和耳塞等。

3. 在操作过程中，严禁疲劳驾驶，确保操作人员的安全。

4. 维护人员需要熟悉泵的工作原理和维护操作步骤，遵守操作规程。

二、常规维护：1. 定期检查泵的运行情况，观察是否有异常噪音或温度过高等情况，若有异常应及时采取措施进行修理。

2. 定期检查轴承油位，确保充足，需要更换时应使用规定型号和品牌的润滑油。

3. 定期清洗过滤器，以防止杂质进入泵内部。

4. 定期检查密封件的磨损情况，如有磨损应及时更换，以确保密封性能。

三、维护步骤：1. 停机检查：a. 切断电源，确保安全；b. 检查泵体是否有渗漏现象，如有需要进行修理；c. 检查泵轴和轴承油位，如油位不足则应及时添加润滑油；d. 检查泵内有无异物和污垢，如有应进行清理。

2. 清理过滤器：a. 将过滤器取出；b. 用清洁的水冲洗过滤网，去除污垢；c. 用干燥的布将过滤器表面擦干；d. 将过滤器重新安装回原位。

3. 更换密封件：a. 拆卸泵体柜盖；b. 将旧的密封件取出；c. 清洗密封槽，并涂抹适量的润滑剂；d. 将新的密封件安装到密封槽中；e. 安装泵体柜盖。

4. 清洗泵体：a. 拆卸泵体盖板；b. 用清洁的水冲洗泵体内部，确保无杂质残留；c. 用干燥的布将泵体内部擦干；d. 安装泵体盖板。

5. 维护电机：a. 清洁电机外部，确保无尘土和杂物；b. 检查电机电缆连接是否牢固；c. 检查电机绝缘电阻，并记录。

四、日常保养记录：日期保养内容备注__________ _________ _________五、故障排除：1. 故障现象：泵体渗漏；可能原因：密封件磨损；解决方法：更换密封件。

2. 故障现象：泵运行噪音过大；可能原因：轴承损坏；解决方法：更换轴承。

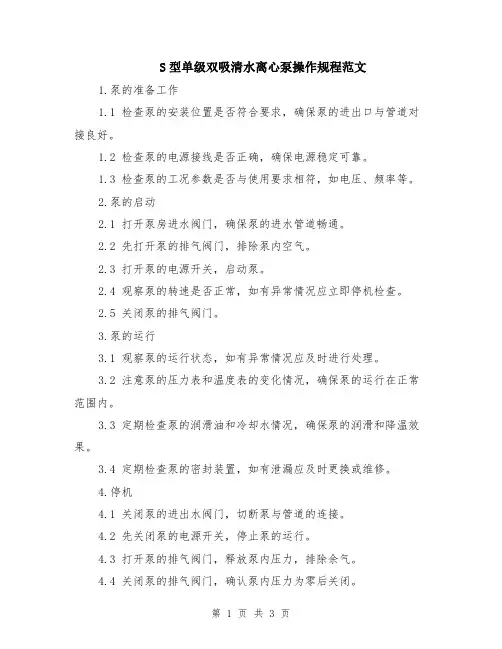

S型单级双吸清水离心泵操作规程范文1.泵的准备工作1.1 检查泵的安装位置是否符合要求，确保泵的进出口与管道对接良好。

1.2 检查泵的电源接线是否正确，确保电源稳定可靠。

1.3 检查泵的工况参数是否与使用要求相符，如电压、频率等。

2.泵的启动2.1 打开泵房进水阀门，确保泵的进水管道畅通。

2.2 先打开泵的排气阀门，排除泵内空气。

2.3 打开泵的电源开关，启动泵。

2.4 观察泵的转速是否正常，如有异常情况应立即停机检查。

2.5 关闭泵的排气阀门。

3.泵的运行3.1 观察泵的运行状态，如有异常情况应及时进行处理。

3.2 注意泵的压力表和温度表的变化情况，确保泵的运行在正常范围内。

3.3 定期检查泵的润滑油和冷却水情况，确保泵的润滑和降温效果。

3.4 定期检查泵的密封装置，如有泄漏应及时更换或维修。

4.停机4.1 关闭泵的进出水阀门，切断泵与管道的连接。

4.2 先关闭泵的电源开关，停止泵的运行。

4.3 打开泵的排气阀门，释放泵内压力，排除余气。

4.4 关闭泵的排气阀门，确认泵内压力为零后关闭。

5.维护保养5.1 定期检查泵的各个零部件，如轴承、叶轮等，确保其正常工作。

5.2 定期更换泵的润滑油和密封件，保证泵的顺畅运行。

5.3 清洗泵的内部和外部，防止泥沙和污物堵塞泵的通道。

5.4 定期对泵进行润滑，减少泵的摩擦损耗。

5.5 做好泵的防护措施，防止泵的叶轮、轴承等受到外界物体的损坏。

5.6 定期对泵进行运行状态的监测，如发现异常情况及时处理。

6.故障处理6.1 如果泵的运行出现异常情况，应立即停机检查。

6.2 根据故障情况，采取相应的维修措施，确保泵的正常运行。

6.3 维修过程中，严禁违规操作，确保人员和设备的安全。

7.安全注意事项7.1 在操作泵之前，必须穿戴好个人防护用具，确保人身安全。

7.2 在操作泵时，严禁用手触摸泵的旋转部件，以免发生伤害。

7.3 定期进行泵房的消防检查，确保泵房的消防设施完好有效。

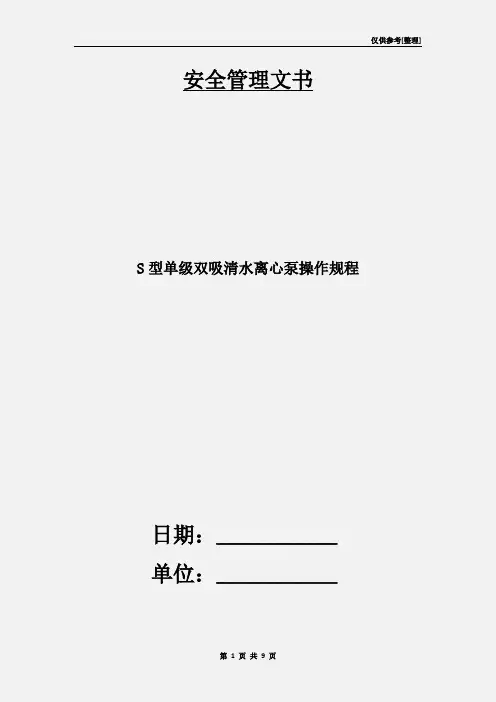

仅供参考[整理] 安全管理文书S型单级双吸清水离心泵操作规程日期：__________________单位：__________________第1 页共9 页S型单级双吸清水离心泵操作规程1 范围 1.1 本标准规定了动力分场综合循环水泵站水泵设备操作的技术条件和要求。

1.2 本标准适用于平安高精铝业有限公司动力分场综合循环水泵站水泵设备操作。

2内容 2.1启动前的检查与准备2.2.1清除机组上的杂物，并把现场清理干净，检查基础螺栓是否松动。

2.2.2检查水泵是否装好填料。

2.2.3检查机械密封冲洗水有足够的压力与流量。

2.2.5确保泵和电机轴承得到润滑，水泵轴承的润滑采用2#钙基脂。

润滑脂以占轴承空腔1/3～1/2为宜。

2.2.5启动前，转动泵的转子，应能轻滑均匀。

2.2.6检查电机的转向与泵转向一致。

2.2.7检查电机与其他电器和仪表是否正常。

2.2.8关闭出水闸阀，打开进口阀门，要保证泵内充满水，无空气窝存。

2.2启动2.2.1打开各种仪表的开关，关闭压力表（真空表）旋塞。

2.2.2接通电源，当泵达到正常转速时，打开压力表（真空表）旋塞，逐渐打开出水管路上的闸阀，并调节到所需要的工况；在出水管路闸阀关闭的情况下，泵连续工作的时间不得超过2分钟。

2.2.3如果采用填料密封，均匀拧紧填料压盖上的压紧螺母，使液体成滴状漏出，同时注意填料腔处的温升。

2.3运行2.3.1注意轴承温度不得超过环境温度35℃，最高温度不应超过75℃2.3.2在开车及运行过程中，必须注意观察仪表读数，轴承温度，填料漏水和温度及泵的振动和噪音是否正常，如果发现异常情况，应及时处理。

2.3.3填料腔正常漏水程度每分钟约为20～30滴。

机械密封内径≤50mm，泄漏量≤3ml/h，内径﹥50mm，泄漏量≤5ml/h。

3.3.4注意电机轴承温度3.3.5一般情况下，每运转3000小时定期补充或更换润滑脂。

润滑油位保持在正常位置上，不能过高或过低，过低时及时补充。

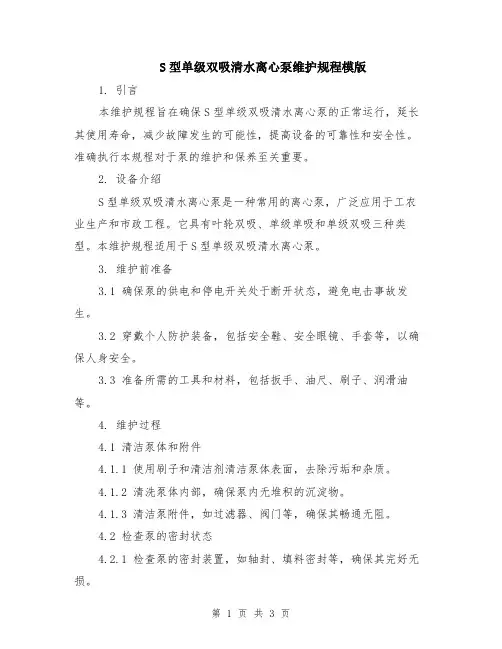

S型单级双吸清水离心泵维护规程模版1. 引言本维护规程旨在确保S型单级双吸清水离心泵的正常运行，延长其使用寿命，减少故障发生的可能性，提高设备的可靠性和安全性。

准确执行本规程对于泵的维护和保养至关重要。

2. 设备介绍S型单级双吸清水离心泵是一种常用的离心泵，广泛应用于工农业生产和市政工程。

它具有叶轮双吸、单级单吸和单级双吸三种类型。

本维护规程适用于S型单级双吸清水离心泵。

3. 维护前准备3.1 确保泵的供电和停电开关处于断开状态，避免电击事故发生。

3.2 穿戴个人防护装备，包括安全鞋、安全眼镜、手套等，以确保人身安全。

3.3 准备所需的工具和材料，包括扳手、油尺、刷子、润滑油等。

4. 维护过程4.1 清洁泵体和附件4.1.1 使用刷子和清洁剂清洁泵体表面，去除污垢和杂质。

4.1.2 清洗泵体内部，确保泵内无堆积的沉淀物。

4.1.3 清洁泵附件，如过滤器、阀门等，确保其畅通无阻。

4.2 检查泵的密封状态4.2.1 检查泵的密封装置，如轴封、填料密封等，确保其完好无损。

4.2.2 如有必要，进行密封件的更换，并确保更换后的密封件能够正常工作。

4.3 检查泵的轴承4.3.1 检查泵的轴承，确认其润滑情况是否正常。

4.3.2 如有必要，添加或更换润滑油，并确保轴承的润滑充分。

4.4 检查泵的叶轮4.4.1 检查泵的叶轮，确保其无损伤、裂纹或其它异常情况。

4.4.2 如有必要，进行叶轮的修复或更换，并确保新叶轮与泵的匹配度符合要求。

4.5 检查电气系统4.5.1 检查泵的电气系统，如电机、电线等，确保其正常工作。

4.5.2 如有必要，进行电气系统的维修或更换，并确保新设备能够正常运行。

4.6 检查泵的安全设施4.6.1 检查泵的安全设施，如压力表、温度计等，确保其准确可靠。

4.6.2 如有必要，进行安全设施的校准或更换，并确保其工作正常。

5. 维护后工作5.1 完成泵的维护后，及时清理工作现场，保持周围整洁，防止其它杂物进入泵内。

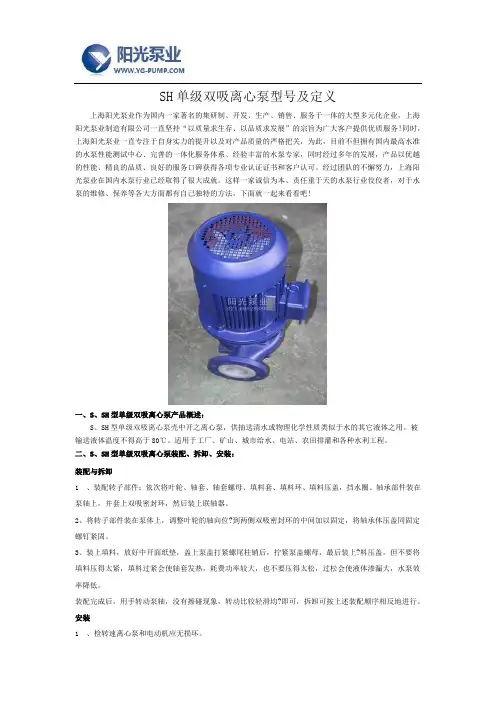

SH单级双吸离心泵型号及定义上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、S、SH型单级双吸离心泵产品概述：S、SH型单级双吸离心泵壳中开之离心泵，供抽送清水或物理化学性质类似于水的其它液体之用。

被输送液体温度不得高于80℃。

适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。

二、S、SH型单级双吸离心泵装配、拆卸、安装：装配与拆卸1 、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

2、将转子部件装在泵体上，调整叶轮的轴向位?到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。

3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上?料压盖。

但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。

装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均?即可，拆卸可按上述装配顺序相反地进行。

安装1 、检转速离心泵和电动机应无损坏。

2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。

基础尺寸应符合泵机组的安装尺寸。

3、安装顺序：①将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。

S 型单级双吸离心泵使用操作规程一：设备简介S 型泵是单级双吸、卧式中开离心泵，供输送清水及物理化学性质类似于清水的液体。

液体最高温度不得高于80°，适合工厂、矿山、城市、电站的给排水，农田灌溉和各种水利工程。

S 型泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等除轴的材料为优质碳素钢外，其余多为铸铁制成，根据用户需要也可按其他材料生产。

二：主要技术参数离心泵的效率国家已指定标准GB/T13007-91P 2:泵出口压力P 1:泵进口压力Z 2：出口压力表距基准的距离Z 1V 2：出口流速V 1：进口流速(Q/S 1)装置汽蚀余量是由吸入装置提供的,在泵进口处单位重量液体具有的超过汽化压力水头的富余能量,单位(m),其值随流量变化而变化。

水泵不发生汽蚀的条件是: NPSHa > NPSHr主要参数包括：三：工作原理离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。

由于离心泵的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸水池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。

泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，叶轮经过静平衡检验用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有少量剩余的轴向力则由轴端的轴承承受。

泵轴由两个单列向心球轴承支承，轴承装在泵体谅端的轴承体内，用黄油润滑，双吸密封环用以减少水泵叶轮处泄漏量。

水泵通过弹性连轴与电动机直接传动。

（如果必须采用橡胶带传动时，应另设支架）轴封有“机械密封”和“软填料密封”，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间装有水密封环，水泵工作时少量高压水通过盖泵中开面上的凹形槽流入填料肛，起水封作用。

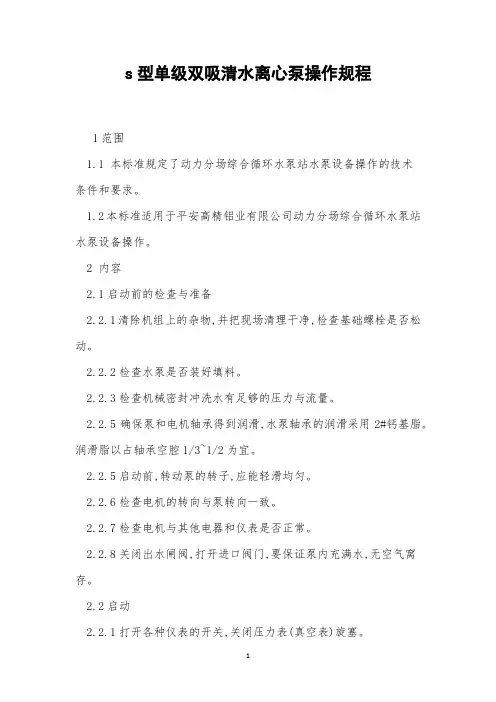

s型单级双吸清水离心泵操作规程1范围1.1 本标准规定了动力分场综合循环水泵站水泵设备操作的技术条件和要求。

1.2本标准适用于平安高精铝业有限公司动力分场综合循环水泵站水泵设备操作。

2 内容2.1启动前的检查与准备2.2.1清除机组上的杂物,并把现场清理干净,检查基础螺栓是否松动。

2.2.2检查水泵是否装好填料。

2.2.3检查机械密封冲洗水有足够的压力与流量。

2.2.5确保泵和电机轴承得到润滑,水泵轴承的润滑采用2#钙基脂。

润滑脂以占轴承空腔1/3~1/2为宜。

2.2.5启动前,转动泵的转子,应能轻滑均匀。

2.2.6检查电机的转向与泵转向一致。

2.2.7检查电机与其他电器和仪表是否正常。

2.2.8关闭出水闸阀,打开进口阀门,要保证泵内充满水,无空气窝存。

2.2启动2.2.1打开各种仪表的开关,关闭压力表(真空表)旋塞。

2.2.2接通电源,当泵达到正常转速时,打开压力表(真空表)旋塞,逐渐打开出水管路上的闸阀,并调节到所需要的工况;在出水管路闸阀关闭的情况下,泵连续工作的时间不得超过2分钟。

2.2.3如果采用填料密封,均匀拧紧填料压盖上的压紧螺母,使液体成滴状漏出,同时注意填料腔处的温升。

2.3运行2.3.1注意轴承温度不得超过环境温度35℃,最高温度不应超过75℃ 2.3.2在开车及运行过程中,必须注意观察仪表读数,轴承温度,填料漏水和温度及泵的振动和噪音是否正常,如果发现异常情况,应及时处理。

2.3.3填料腔正常漏水程度每分钟约为20~30滴。

机械密封内径≤50mm,泄漏量≤3ml/h,内径﹥50mm,泄漏量≤5 ml/h。

3.3.4 注意电机轴承温度3.3.5一般情况下,每运转3000小时定期补充或更换润滑脂。

润滑油位保持在正常位置上,不能过高或过低,过低时及时补充。

一般情况下,首次运转300小时后,要全部更换新油,以后每运转3000小时并结合实际定期更换新油。

2.3.6定期检查弹性联轴器。

S（Sh）型单级双吸中开式清水泵采用国内最优秀的水力模型制造，具有高效节能的特点。

本系列泵扬程在9M～140M；流量为126m3/h～12500 m3/h，主要供输送清水及物理化学性质类似于水的温度不超过80℃的液体之用，适用于城镇给排水、城市供热系统、电站、中央空调、农田排灌、防洪排涝、水利工程等场合。

所有泵均可用填料和机械密封,若订货不作说明，以填料出厂。

从电动机方向看，泵为顺时针方向旋转。

根据需要也可改为逆时针方向旋转，但在定货时应另行提出，以便特殊供应。

泵的安装、起动、运转、停止1．安装顺序（1）.将底座放在地基上，在地脚螺栓处垫铁，将用调整其间的契形垫铁的方法校正水平，并适当拧紧地脚螺栓，以防走动。

（2）.在基础与泵地脚之间灌注混凝土。

（3）.待混凝土干涸后拧紧地脚螺栓并重新检查水泵的水平度。

（4）.校正电机轴与水泵的同心度。

（5）.检查电机转向与水泵转向相一致后，装上联轴器的联接柱销。

（6）.水泵进出管路应另设支架支撑，不得由泵体支撑。

2．水泵的起动与停止（1）.起动前转动泵的转子，应轻滑均匀。

（2）.关闭出水闸阀，向泵内注水（如无底阀则用真空泵抽吸引水），要保证泵内充满水，无空气窝存。

（3）.如果泵上装有真空表或压力表，要关闭其与泵相连接的旋塞再起动电动机，待转速正常后再打开，然后逐渐打开出水闸阀。

（4）.均匀的拧紧填料压盖上的压紧螺母，使液体成滴状漏出，同时注意填料腔处的温升。

（5）.当停止水泵运转时要先关闭真空表及压力表的旋塞和出水管路上的闸阀，然后切断电机电源。

（6）.长期停止使用时应拆开水泵，将零件上的水檫干，在加工表面涂上防锈油保管好。

3. 运转与保养（1）.水泵轴承最高温度不应超过75°C。

（2）.润滑轴承用的钙基黄油数量应以占轴承体空间的1/3-1/2为宜。

（3）.填料磨损时可适当压紧填料压盖，若磨损过多时应予更换。

（4）.运转过程中如发现噪音或其它不正常的声音时应立即停车，检查其原因。

单级双吸中开泵价格S-SH型号-长沙三昌泵业公司产品概述S、SH型单级离心双吸泵，系属新型单级双吸卧式中开离心泵类产品。

该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。

S、SH型单级双吸中开式离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。

产品特点：S、SH型单级双吸中开式离心泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。

泵体的设计压力为1.6MPa和2.0MPa。

为满足世界范围用户的不同要求，相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。

泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。

叶轮叶轮的水力设计采用了最先进的CFD技术，因此提高了S、SH型单级双吸中开式离心泵的水力效率。

对叶轮进行动平衡，确保S泵的运行平稳。

轴轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。

轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。

磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。

既可以使用填料也可以使用机械密封，可以在不拆卸泵盖的情况下更换密封装置。

轴承独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可使用双列推力轴承和封闭轴承。

材料根据用户的实际需要，S、SH型单级离心双吸泵的材料铸铁、球铁、316不锈钢、304不锈钢。

结构说明：S、SH型单级双吸中开式离心泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。

如根据用户特殊订货需要也可改为顺吋针旋转。

S型单级双吸清水离心泵检修规程S型单级双吸清水离心泵，在工业生产中扮演着重要的角色。

为了确保泵的正常运行，可以采取定期检修的方式，以下是S型单级双吸清水离心泵的检修规程，包括泵的拆卸、清洗、检测、更换零件和重新组装等工作。

一、拆卸：1. 停机：首先，将泵完全停止运转，关闭进出水阀门，并断开电源。

2. 检查泵体：检查泵体是否有渗漏和异常噪音，若有必须进行修理。

3. 拆卸联轴器和各附件：拆卸泵的联轴器和各附件，并将其清洗干净。

4. 拆卸泵体盖板：打开泵体盖板螺丝，拆卸泵体盖板和密封环，并记录好各个零件的位置和数量。

二、清洗：1. 清洗泵体内部：使用专用溶剂清洗泵体内部的槽、管道和内部零件，确保干净。

2. 清洗其他零部件：对其他外部零件进行清洗，包括轴承、密封件和联轴器等。

3. 使用特定工具，清理叶轮和泵壳的积垢等杂质，确保零件表面干净。

三、检测：1. 检查轴承：使用温度计检查轴承温度，观察是否正常，如有异常应更换。

2. 检查叶轮、泵壳和衬套：检查叶轮、泵壳和衬套是否有异常磨损或腐蚀，如有必要更换。

3. 检查密封件：检查密封件的完整性和是否有损坏，需要更换的密封件应及时更换。

4. 检查泵体：检查泵体是否有裂纹或破损，确保泵体的完整性。

四、更换零件：1. 更换叶轮：如叶轮出现异常磨损或损坏，应及时更换新的叶轮。

2. 更换轴承：如轴承出现异常温度或噪音，应及时更换新的轴承。

3. 更换密封件：如密封件出现损坏，应及时更换新的密封件。

4. 更换其他零件：根据具体情况，如果其他零件有损坏或需要更换，应及时更换新的零件。

五、重新组装：1. 安装泵体盖板：将泵体盖板和密封环安装好，并用扳手紧固螺丝。

2. 安装联轴器和附件：将联轴器和各附件安装到泵上，并按照要求调整位置和间隙。

3. 进行试运行测试：重新连接电源，开启进出水阀门，进行试运行测试，观察是否正常运转和无渗漏。

最后，对检修过的泵进行记录和整理，包括检修时间、更换零件的具体情况和维修人员的签字。

SH型单级双吸卧式离心泵结构说明：SH型单级双吸中开泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。

如根据用户特殊订货需要也可改为顺吋针旋转。

SH型农田灌溉水泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。

除轴的材料为优质碳素钢外，其馀多为铸铁制成。

泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。

叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。

泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。

SH型单级双吸卧式离心泵参数范围：流量(Q):160—18000m3/h扬程(H):12—125mSH型单级双吸卧式离心泵型号意义：6-SH-6-A6-泵的进口直径为6寸SH-卧式单级双吸清水中开泵6-泵的比转速的1/10取整A-叶轮外径切割代号泵型号流量Q扬程H（m）转速n（r/min）功率N（KW）效率η（%）最大允许吸上真空高度（m）m3/h L/S轴功率Pa配套功率6SH-612616219835455584787029004045.851.05572757456SH-6A 11214418031405067625529003033.838.54568727056SH-913017022036.247.261.25247.635290025.327.631.33774806756SH-9A 12014418031405043.84035290018.520.924.53072757058SH-6290234506510093.5290079.185.011062714.52888082.588.6738SH-6A 16021526544.559.773.685.175.670.2290060.364.271.4906169714.58SH-9213288351608097.56962.55029005561.367.8757480715.34.558SH-9A 18027032450709054.54637.529004148.351556570655.55.03.88SH-132162883426080954841.335290034.938.140.2458185815.03.61.88SH-13A 198270310557586433631290030.533.134.4377680765.24.23.010SH-63604866121001351707165.156145091.5109130132767972610SH-6A3609561145076.7110746486 540130150545089.498777510SH-936048661210013517042.538.532.5145055.561.567.775758380610SH-9A 3244685769013016035.530.525145040.245.747.855788582610SH-133604865761001351602723.519145033.136.236.445808682610SH-13A 3424144829511513422.220.317.4145025.827.628.637808380610SH-1936048657610013516017.51411145021.421.822.130808578610SH-19A 3204325048912014013.7118.6145015.415.815.822788272612SH-659079293616422026098908214502132452793007480755.44.53.512SH-6A 57675591816021025586787014501902172462607174715.54.73.612SH-6B 5402090015020025072675714501611802002507073705.64.93.812SH-957679297216022027065585014501281491681808084794.54.54.512SH-9A 530720893147200248554942145099.21161311558083784.512SH-9B 50468483514019023247.24337145082.597.71081357982784.512SH-1361217038145076.29083 4.5792 90020025032.225.579.878.1878012SH-13A 550720810153200225312620.5145058.160.758758084784.512SH-196127929351702202602319.414145047.349.847.6558184754.512SH-19A 504720900140200250201611.5145034.838.337.6457982754.512SH-2861179290017022025014.51210145021.832.233.1378183744.512SH-28A 52268579214519022011.8108.7145022.423.324.4307580774.514SH-68501250166323634746114012510014504505256206807281733.514SH-6A 85011801570223328436125112901470391462550630708703.514SH-6B 7451100146020730540510896771470313373422500707772.53.514SH-99721260144027035040080756514702683063194007984803.514SH-9A 9001170133025032537070655614502202472573007884793.514SH-9B 82610801225230300340595547.514501781982062607582773.514SH-13972126014802703504105043.83714701641791882208184793.514SH-13A86411202403104136147012113018080843.51330370301368014SH-1997112601440270350400322622145099.710295.71328588823.514SH-19A 864112012962403103602621.516.5145076.577801108085733.514SH-28971126014402703504002016.213.4145064.465.370758285753.514SH-28A 864104412602402903501613.410145050.247.648.3557580713.520SH-614502016230040356064010898.48997058568073580072.579.576420SH-6A 1349187021403755205959385779704905646076307077743.620SH-9115020162450430560680665950970340390433500828377420SH-9A 140519102270390530630585042970300347360400747572420SH-9B17634904297027335574420SH-131550201624104305606704035.130970206219247280828880420SH-13A18705203197018624085420SH-19162020162340450560650272215970148117137180808270420SH-19A 129618702016360520560231714970111108101130738076420SH-281620201645056015.2112.897078.97911085894232564610.6788624SH-927503420393076495010928071609606897277309008791881.324SH-9A 25503168364070888010106461539605165856107108690862.524SH-9(J)26007503973031938090 4.824SH-132502316834996958809725647.4389704604654265508388802.524SH-1924803170396070088011003732229702953102793808689852.524SH-19A 230428803600640800100031.527209702352382312808489852.524SH-2025003600694.4100024.521745238.324834070835.553800105520.4255.982.5 4.824SH-2823402880342065080095023.521189701871952072508084.5812.524SH-28A 23402880342065080095017.515.513970145148154185778278.52.532SH-1947005500601064601305135016707953532.528.925.4730575580567567630788483.580.43.532SH-19A 45505310580062501260147516001735312926.523730492500496487560788483.580.43.5。
