直线、射线、线段的表示方法

第15讲直线，射线与线段知识导航1.直线，射线，线段的表示法.2.直线，线段的基本性质.3.线段的度量与比较.4.线段的有关计算.【板块一】直线，射线，线段的有关概念与作图方法技巧1.理解直线，射线，线段的区别与联系.2.直线上有n个点时，线段的条数为(n－1)＋(n－2)＋(n－3)＋…＋3＋2＋1＝()12n n-.题型一直线，射线，线段的表示法及基本作图【例1】按下列语句画图：(1)直线l1与直线l2相交于点A，点P在直线l2上，但不在直线l1上；(2)直线a经过点A，而不经过点B；(3)直线l和直线a，b分别交于A，B两点；(4)直线a，b，c两两相交.题型二直线，线段的基本性质【例2】如图，已知A，B，C，D四点中任意三点不在一条直线上.(1)过A，B两点可以画几条直线，为什么？并画出直线AB；(2)作线段AD，射线BC，E在线段AD上，F是线段CD的延长线上一点，画出图形并比较BE＋CE与BC的大小，说明理由.DBCA题型三计数问题及其应用【例3】两条直线相交，最多有个交点；三条直线相交，最多有个交点；四条直线相交，最多有个交点；n(n≥2)条直线相交，最多有个交点.【例4】往返于A，B两地的客车，中途停靠三个站(每两站之间的距离都不相等).(1)问有多少种不同的票价?(2)要准备多少种车票？A C D E B针对练习11.下列说法中正确的是( )A .画一条长3cm 的射线B .直线，线段，射线中直线最长C .延长线段到C ，使AC ＝BAD .延长射线OA 到点C2.如图所示四幅图中，符合“射线P A 与射线PB 是同一条射线”的图为( )PPA BCD3.如图，下列叙述不正确的是( ) A .点O 不在直线AC 上 B .图中共有5条线段C .射线与射线BC 是指同一条射线D .直线AB 与直线CA 是指同一条直线 4.平面上不重合的两点确定一条直线，不同三点最多可确定3条直线，若平面上不同的n 个点最多可确定28条直线，则n 的值是( )A .6B .7C .8D .95.由上饶到南昌的某一次列车，运行途中停靠的车站依次是：上饶—横峰—弋阳—贵溪—鹰潭—余江—东乡—莲塘—南昌，那么要为这次列车制作的火车票有( )A .9种B .18种C .36种D .72种6.A ，B ，C 三个车站在东西笔直的一条公路上，现要建一个加油站使其到三个车站的距离和最小，则加油站应建在( )CA .在A 的左侧B .在AB 之间C .在BC 之间D .B 处7.观察下图，并阅读图形下面的相关文字，像这样，20条直线相交，交点最多的个数是()① ② ③ 两条直线相交最多1个交点 三条直线相交最多3个交点 四条直线相交最多6个交点A .100个B .135个C .190个D .200个8.下列三个现象：①用两个钉子就可以把一根木条固定在墙上；②从A 地到B 地架设电线，只要尽可能沿着线段AB 架设，就能节省材料； ③植树时，只要定出两棵树的位置，就能使同一行树在一条直线上. 其中可用“两点确定一条直线”来解释的现象有 (填序号) 9如图，已知四点A ，B ，C ，D ，请按要求画图 （1）画直线AB 与射线CD 交于点M ； （2）连接AC ，BD 交于点N ；（3）连接MN ，并延长至点E ，使NF ＝NM .A BCD10．如图，平面上有四个点A ，B ，C ,D ，根据下列语句画图; （1）作射线BC ;（2）取一点P ,使点P 即在直线AB 上又在直线CD 上.（3）若A ，C 两点之间距离为4,B ，D 两点之间距离为3，点M 到A ，B ，C ，D 四点距离之和最短，画出点M 的位置，并写出该最小值为 .ACBD【板块二】线段的比较与运算方法技巧1．线段大小比较方法,叠合法，度量法，圆规法及计算推理法. 2．看线段图：用线段的和差表示有关线段. 3．善于用字母表示有关线段，解决复杂计算题. 题型一 线段的大小比较【例5】如图，按下面语句继续画图.（1）分别延长线段AD 和BC ，使它们相交于点M ；（2）延长AB 点N ，使BN ＝CD ，再连接DN 交线段BC 于点P ； （3）用刻度尺比较线段DP 和PN 的大小.ABCD题型 二 线段的和差运算【例6】如图，点C ，D ，E 都在线段AB 上，已知AD ＝B C ．点E 是线段AB 的中点 （1）比较AC 与DB 的大小； （2）求证：CE ＝EDE AB C D模型三 线段的等分点【例7】如图，AB ＝1，廷长AB 至点C ，使AC ＝2AB ，反向延长AB 至点E ，使AE ＝13CE（1）线段AC 是线段CE 的几分之几？（2）求段CE 的长。

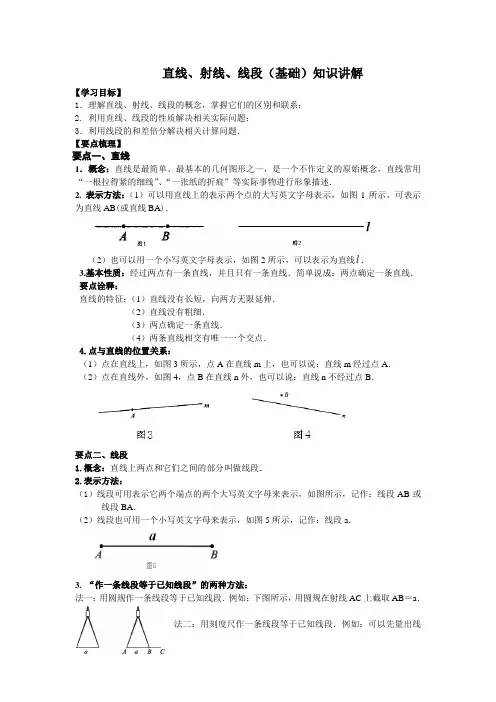

直线、射线、线段（基础）知识讲解
【学习目标】
1．理解直线、射线、线段的概念，掌握它们的区别和联系；
2. 利用直线、线段的性质解决相关实际问题；
3．利用线段的和差倍分解决相关计算问题．
【要点梳理】
要点一、直线
1．概念：直线是最简单、最基本的几何图形之一，是一个不作定义的原始概念，直线常用“一根拉得紧的细线”、“一张纸的折痕”等实际事物进行形象描述．
2. 表示方法：（1）可以用直线上的表示两个点的大写英文字母表示，如图1所示，可表示为直线AB(或直线BA)．
（2）也可以用一个小写英文字母表示，如图2所示，可以表示为直线l．
3.基本性质：经过两点有一条直线，并且只有一条直线．简单说成：两点确定一条直线．要点诠释：
直线的特征：（1）直线没有长短，向两方无限延伸．
（2）直线没有粗细．
（3）两点确定一条直线．
（4）两条直线相交有唯一一个交点．
4.点与直线的位置关系：
（1）点在直线上，如图3所示，点A在直线m上，也可以说：直线m经过点A．
（2）点在直线外，如图4，点B在直线n外，也可以说：直线n不经过点B．
要点二、线段
1.概念：直线上两点和它们之间的部分叫做线段．
2.表示方法：
（1）线段可用表示它两个端点的两个大写英文字母来表示，如图所示，记作：线段AB或线段BA．
（2）线段也可用一个小写英文字母来表示，如图5所示，记作：线段a．
3. “作一条线段等于已知线段”的两种方法：
法一：用圆规作一条线段等于已知线段．例如：下图所示，用圆规在射线AC上截取AB＝a．
法二：用刻度尺作一条线段等于已知线段．例如：可以先量出线。

4.2 直线、射线、线段1．直线(1)概念：直线是最简单、最基本的几何图形之一，是一个不作定义的原始的概念，直线常用“一根拉得很紧的细线”，“一张纸的折痕”等实际事物进行描述．(2)特点：直线向两方无限延伸，不可度量，没有粗细；并且同一平面内的两条相交直线只有一个交点．(3)直线的基本性质：经过两点有一条直线，并且只有一条直线．即“两点确定一条直线”．(4)直线的两种表示法：一是用一个小写字母表示：如直线a，b，c或直线l等．另一个是用直线上两个点的大写字母表示，如：直线AB或直线BA.如图：表示为直线l或直线AB(点的字母位置可以交换)．(5)直线与点的位置关系：一是点在直线上，也叫做直线经过这点；另一种是点在直线外，也叫做直线不经过这个点．【例1－1】下面几种表示直线的写法中，错误的是()．A．直线a B．直线MaC．直线MN D．直线MO解析：直线的表示法有两种，一种是用一个小写字母表示，另一种是用直线上两个点的大写字母表示，所以直线Ma这种表示法不正确，故选B.答案：B【例1－2】如图，下列说法错误的是()．A．点A在直线m上B．点A在直线l上C．点B在直线l上D．直线m不经过B点解析：点与直线有两种位置关系，一是点在直线上，也称作直线过这点，另一种是点在直线外．所以C错误．答案：C2．射线(1)定义：直线上一点和它一旁的部分，叫做射线．它是直线的一部分．如图就是一条射线，其中O是射线的端点．(2)表示法：同直线一样，射线也有两种表示方法，一种是用一个小写字母表示：如射线a，b，c或射线l等，另一个是用射线上两个点的大写字母表示，其中前面的字母表示的点必须是端点．如图：表示为射线l或射线OA.注意：表示射线端点的字母一定要写在前面．(3)特点：射线只有1个端点，向一方无限延伸，因此不可度量．【例2－1】如图，若射线AB上有一点C，下列与射线AB是同一条射线的是()．A．射线BA B．射线ACC．射线BC D．射线CB解析：端点相同，在同一条直线上，且方向一致，就是同一条射线，所以B正确．答案：B3．线段(1)定义：直线上两点和它们之间的部分，叫做线段．它是直线的一部分．(2)特点：有两个端点，不能向两方无限延伸，因此它有长度，有大小．(3)表示法：同直线一样，线段也有两种表示法，一种是用一个小写字母表示，如线段a，b，c.另一种是用线段两个端点的大写字母表示．如图：可以表示为：线段AB或线段BA，或线段a.(4)线段的基本性质：两点的所有连线中，线段最短，简单的说成：“两点之间，线段最短．”意义：选取最短路线的原则和依据．(5)两点间的距离：连接两点的线段的长度，叫做这两点间的距离．破疑点线段的表示表示线段的两端点的字母可以交换，如线段AB也是线段BA，但端点字母不同线段就不一样．【例3】如图有几条直线？几条射线？几条线段？并写出．分析：直线主要看有几条线向两方无限延伸，图中只有一条；射线主要看端点，再看延伸方向，3个端点，所以有6条，线段主要是看端点，3个端点，所以有3条．解：有一条直线AB(或AC，AD，AE，BE，BD，CD，…)；射线有6条：CA，CB，DA，DB，EA，EB.线段有3条：CD，CE，DE.4.线段的画法(1)画一条线段等于已知线段画法：①测量法：用刻度尺先量出已知线段的长度，画一条等于这个长度的线段；②尺规法：如图：画一条射线AB，在这条射线上截取(用圆规)AC＝a.(2)画线段的和差测量法：量出每一条线段的长度，求出它们的和差，画一条线段等于计算结果的长度．如：已知线段a，b(a＞b)，画线段AB＝a－b，就是计算出a－b的长度，画出线段AB等于a－b 的长度即可．尺规法：如图，已知线段a，b，画一条线段，使它等于2b－a.画法：如图，①画一条射线AB，在这条射线上连续截取(用圆规)AC=2b，②再以A为一个端点，截取AD=a，那么DC=2b－a.【例4】如图，已知线段a，b，c，画一条线段，使它等于a＋b－c(用尺规法)．画法：如图，①画射线(直线也可)AB，在射线AB上分别截取AC＝a，CD＝b.②以D为一个端点在AD上截取DE＝c，线段AE即为所求．5．线段的比较(1)测量法：就是用刻度尺测量出两条线段的长度，再比较它们的大小．(2)叠合法：把两条线段的一端对齐，放在一起进行比较．如图：①若C 点落在线段AB 内，那么AB ＞AC ；②若C 点落在线段AB 的一个端点上，那么AB ＝AC ；③若C 点落在线段AB 外(准确的说是AB 的延长线上)，那么AB ＜AC .谈重点 线段的比较 用叠合法比较两条线段的大小，一端一定要对齐，看另一个端点的落点，测量法要注意单位的统一．【例5】 已知：如图，完成下列填空：(1)图中的线段有________、________、________、________、________、________共六条．(2)AB ＝________＋________＋________；AD ＝________＋________；CB ＝_______＋__________.(3)AC ＝AB －__________；CD ＝AD －__________＝BC －__________；(4)AB ＝__________＋__________.解析：根据图形和线段间的和差关系填空，注意(4)题有两种可能．答案：(1)AC AD AB CD CB DB(2)AC CD DB AC CD CD DB(3)CB AC DB(4)AD DB 或AC CB6．线段中点、线段等分点(1)定义：点M 把线段AB 分成相等的两条线段AM 与MB ，点M 叫做线段AB 的中点．(2)拓展：把一条线段分成相等的三条线段的点叫做这条线段的三等分点….(3)等量关系：在上图中：AM ＝BM ＝12AB ；2AM ＝2BM ＝AB . 【例6】 如图，点C 是线段AB 的中点．(1)若AB ＝6 cm ，则AC ＝__________cm.(2)若AC ＝6 cm ，则AB ＝__________cm.解析：若AB ＝6 cm ，那么AC ＝12AB ＝3(cm)． 若AC ＝6 cm ，那么AB ＝2AC ＝2×6＝12(cm)．答案：3 127．关于延长线的认识延长线是重要的，也是应用较多的几何术语，是初学者最易错，最不好理解的地方，下面介绍几种关于延长线的术语：如图(1)延长线段AB ，就是由A 往B 的方向延长，并且延长线一般在作图中都用虚线表示；如图(2)叫做反向延长线段AB ，就是由B 向A 的方向延长；如图(3)延长AB 到C ，就是到C 不再延长；如图(4)延长AB 到C ，使AB ＝BC ；如图(5)点C 在AB 的延长线上等．几种常见的错误，延长射线AB 或延长直线AB ，都是错误的，图(6)中只能反向延长射线AB .【例7－1】 若AC ＝12AB ，那么点C 与AB 的位置关系为( )． A ．点C 在AB 上 B ．点C 在AB 外C ．点C 在AB 延长线上D ．无法确定答案：D【例7－2】 画线段AB ＝5 cm ，延长AB 至C ，使AC ＝2AB ，反向延长AB 至E ，使AE ＝13CE ，再计算： (1)线段AC 的长；(2)线段AE ，BE 的长．分析：按要求画图．由画图过程可知：AC ＝2AB ，且C 在AB 的延长线上，所以AB ＝BC ＝12AC ，E 在AB 的反向延长线上，且AE ＝13CE ，所以AB ＝BC ＝AE ＝5 c m.解：如图：(1)因为AC ＝2AB ，所以BC ＝AB ＝5 cm ，所以AC ＝AB ＋BC ＝5＋5＝10 (cm)．(2)因为AE ＝13CE ，所以AE ＝AB ＝BC ＝5 cm ， 所以BE ＝AB ＋AE ＝5＋5＝10 (cm)．8.线段的计数公式及应用一条直线上有n 个点，如何不重复不遗漏地数出该直线上分布着多少条线段呢？以下图为例：为避免重复，我们一般可以按以下方法来数线段的条数：即A →AB ，AC ，AD ，B →BC ，BD ，C →CD ，线段总数为3＋2＋1＝6，若是更多的点，由以A 为顶点的线段的条数可以看出，每个点除了自身以外，和其他任何一个点都能组成一条线段，因此当有n 个点时，以A 为顶点的线段就有(n －1)条，同样以B 为顶点的线段也有(n －1)条，因此n 个顶点共有n (n －1)条线段；但由A 到B 得到的线段AB 和由B 到A 得到的线段BA 是同一条，而每条线段的数法都是如此，这样对于每一条线段都数了2次，所以除以2就是所得线段的实际条数，即当一条直线上有n 个点时，线段的总条数就等于12n (n －1)． 【例8－1】 从秦皇岛开往A 市的特快列车，途中要停靠两个站点，如果任意两站之间的票价都不相同，那么有多少种不同的票价？有多少种车票？分析：这个问题相当于一条直线上有4个点，求这条直线上有多少条线段．因为任意两站之间的票价都不相同，因此有多少条线段就有多少种票价，根据公式我们很快可以得出有6种不同的票价，因为任意两站往返的车票不一样，所以，从秦皇岛到达目的地有12种车票．解：当n ＝4时，有n (n －1)2＝4×(4－1)2＝6(种)不同的票价．车票有6×2＝12(种)．答：有6种不同的票价，有12种车票．【例8－2】 在1,2,3，…，100这100个不同的自然数中任选两个求和，则不同的结果有多少种？分析：本题初看似乎和线段条数的计数规律无关，但事实上，若把每个数都看成直线上的点，而把这两个数求和得到的结果看成是1条线段，则其中的道理就和直线上线段的计数规律是完全一致的，因而解法一样，直接代入公式计算即可求出结果．解：不同的结果共有：12n (n －1)＝12×100×(100－1)＝4 950(种)． 答：共有4 950种不同的结果． 9.与线段有关的计算和线段有关的计算主要分为以下三种情况：(1)线段的和差及有关计算，一般比较简单，根据线段间的和差由已知线段求未知线段．(2)有关线段中点和几等分点的计算，是本节的重点，其中以中点运用最多，这也是用数学推理的方式进行运算的开始．(3)综合性的运算，既有线段的和差，也有线段的中点，综合运用和差倍分关系求未知线段．解技巧 线段的计算 有关线段的计算都是由已知，经过和差或中点进行转化，求未知的过程，因此要结合图形，分析各段关系，找出它们的联系，通过加减倍分的运算解决．【例9－1】 如图，线段AB ＝8 cm ，点C 是AB 的中点，点D 在CB 上且DB ＝1.5 cm ，求线段CD 的长度．分析：根据中点关系求出CB ，再根据CD ＝CB －DB 求出CD .解：CB ＝12AB ＝12×8＝4(cm)，CD ＝CB －DB ＝4－1.5＝2.5(cm)． 答：线段CD 的长度为2.5 cm.【例9－2】 如图所示，线段AB ＝4，点O 是线段AB 上一点，C ，D 分别是线段OA ，OB 的中点，求线段CD 的长．解：由于C ，D 分别是线段OA ，OB 的中点，所以OC ＝12OA ，OD ＝12OB ，所以CD ＝12(OA ＋OB )＝12AB ＝12×4＝2. 答：线段CD 的长为2.10．直线相交时的交点数两条直线相交有1个交点，三条直线两两相交最多有3个交点，那么n 条直线两两相交最多有多少个交点？下面以5条直线两两相交最多有多少个交点为例研究：如图，当有5条直线时，每条直线上有4个交点，共计有(5－1)×5个交点，但图中交点A ，既在直线e 上也在直线a 上，因而多算了一次，其他交点也是如此，因而实际交点数是(5－1)×5÷2＝10个，同样的道理，当有n 条直线时，在没有共同交点的情况下，每条直线上有(n －1)个交点，共有n 条直线，交点总数就是n (n －1)个，但由于每一个点都数了两次，所以交点总数是12n (n －1)个． 【例10－1】 三条直线a ，b ，c 两两相交，有__________个交点( )．A ．1B ．2C ．3D ．1或3解析：三条直线a ，b ，c 两两相交的情形有两种，如图．答案：D【例10－2】 同一平面内的12条直线两两相交，(1)最多可以有多少个交点？(2)是否存在最多交点个数为10的情况？分析：(1)将n ＝12代入12n (n －1)中求出交点个数．(2)交点个数为10，也就是12n (n －1)＝10，即n (n －1)＝20，没有两个相邻整数的积是20，所以不存在最多交点个数是10的情况．解：(1)12条直线两两相交，最多可以有：12n (n －1)＝12×12×(12－1)＝66(个)交点． (2)不存在最多交点个数为10的情况．11.最短路线选择“两点之间，线段最短”是线段的一条重要性质，运用这个性质，可以解决一些最短路线选择问题．这类问题一般分两类：一类是选择路线，选择从A 到B 的最短路线，连接AB 所得到的线段就是；另一类是选择一个点，使这个点到A ，B 的距离之和最小，根据“两点之间，线段最短”这条线段上的任一点到A 到B 的距离之和都等于这条线段的长度，所以这条线段上的任一点都符合要求．但这类问题往往还有附加条件，如：这点还要在某条公路上，某条河上等，所以要满足所有条件．解技巧 求最短路线 对于第一类问题，只要将A ，B 放到同一个平面上，连接AB 即可得到所需线路．对于第二类问题，连接AB ，它们的交点一般就是所求的点．【例11】 如图(1)，一只壁虎要从圆柱体A 点沿着表面尽可能快的爬到B 点，因为B 点处有它要吃的一只蚊子，则它怎样爬行路线最短？分析：要想求最短路线，必须将AB 放置到一个平面上，根据“两点之间，线段最短”，连接AB ，所得路线就是所求路线，因此将圆柱体的侧面展开如图(2)所示，连接AB ，则AB 是壁虎爬行的最短路线．解：在圆柱上，标出A ，B 两点，将圆柱的侧面展开(如图(2))，连接AB ，再将圆柱复原，会得到围绕圆柱的一条弧线，这条线就是所求最短路线．析规律 立体图形中的最短路线 在立体图形中研究两点之间最短路径问题时，通常把立体图形展开成平面图形，转化为平面图形中的两点间的距离问题，再用平面内“两点之间，线段最短”求解．。

角的度量第 1 节认识线段、直线、射线和角【知识梳理】1.认识线段、直线和射线（1）、认识线段①定义：一根拉紧的线，绷紧的弦，都可以看成线段。

线段是直的，有两个端点，不能向两端延伸，可以测量其长度。

②表示方法：为了表述方便，可以用字母来表示线段。

如图：可以表示为线段AB，读作：线段AB。

（2）、认识直线①定义：把线段向两端无限延伸，就得到一条直线。

直线没有端点，可以向两端无限延伸，不能测量其长度。

②表示方法：直线可以用两个大写字母来表示，还可以用一个小写字母来表示。

如图：可以表示为直线AB，读作：直线AB 可以表示为直线l，读作：直线l（3）、认识射线①定义：把线段一端无限延伸，就得到一条射线。

射线只有一个端点，只能向一端无限延伸，不能测量其长度。

②表示方法：射线可以用表示端点的字母和表示射线上另一个点的字母来表示，如图：可以表示为射线AB，读作：射线AB。

可以表示为射线BA，读作：射线BA 2.线段、直线、射线之间的联系和区别名称区别联系图示端点个数延伸情况长度线段两个不能向两端延伸可以测量线段、射线可以看作直线直线无可以向两端延伸不能测量的一部分射线一个只能向一端延伸不能测量3.经过指定的点画射线和直线画法提示：无论画射线还是画直线，所画的线必须是直的。

射线必须以已知点为端点，直线必须经过已知点。

经过一点画直线经过两点画直线从一点出发画射线画法展示结论从一点出发可以画无数条射线经过一点可以画无数条射线经过两点只能画一条直线3.角的认识（1）、明确角的定义和各部分名称从一点引出两条射线所组成的图形叫做角。

这个点叫做角的顶点，这两条射线叫做角的边。

如图（2）、明确角的符号和表示方法角通常用符号“∠”来表示，上图的角可以记作“∠1”，方法如下：记作：∠1 读作：角1记作：∠ABC或∠CBA 读作：角ABC或角CBA【诊断自测】1.这是（），有（）个端点，为了表示方便，用（）表示。

把（）向两端无限延伸，就得到一条（），它（）端点，是（）长的。
