无刷直流电机与开关磁阻电机进行比较有哪些不同点？
无刷直流电机与开关磁阻电机进行比较，他们主要有以下几点不同：
1．无刷直流电机转子上嵌有高性能永磁材料，产生用于电机做工的主磁场，电机运转时不用从电网中吸收电能励磁，而开关磁阻电机转子上没有永磁体，电机需要从电网中吸收电能励磁，产生主磁场，造成能量消耗，因而无刷直流电机节能效果好。

2．无刷直流电机定子采用多槽结构，转子磁场与转子磁场几乎同步运转，电机运转平稳性好，震动小；开关磁阻电机定转子均开有少数的齿槽，电机转动时齿槽效应较大，电机震动较大、噪声大。

3．无刷直流电机永磁转子磁场强度高，在电机启动时很小的电流就能长生足够大的转矩，这是其它任何形式的电机所不能比拟的；开关磁阻电机的转矩来自于磁阻效应，起动转矩远不如无刷直流电机大。

4．因无刷直流电机转子上具有超强的磁场，在需要能量反馈的场合，如车辆新型刹车和下坡滑行时，该电动机马上变为发电机给电瓶充电，而不需要任何励磁电流，反馈性能优良；开关磁阻电机转子上既无磁钢又无可加励磁电流的线圈，只能靠磁阻效应发电，反馈性能很差。

5．开关磁阻电机转子既没有任何线圈或磁钢，电机本身的可靠性较高，电机成本较低。

综上所述无刷直流电机与开关磁阻电机相比具有以下特点：
☆电机转速平稳、振动小，增加系统可靠性。

☆系统效率提高20%以上，能使电网品质因数极大提高。

☆启动转矩大、启动电流小。

☆制动性能好，制动电流小。

☆回馈性能好，回馈线路简单。

☆成本较高、本身可靠性稍低。

开关磁阻电机调速系统开关磁阻电机调速系统(Switched Reluctance Driver，简称SRD)是以现代电力电子与微机控制技术为基础的机电—体化产品。

除了具有显著的节能效果外，开关磁阻电机的理论研究和实践证明，它与常用的三相异步电动机相比还有以下优点:1.电机结构简单、坚固，制造工艺简单，成本低，可工作于极高转速；定子线圈嵌放容易，端部短而牢固，工作可靠，能适用于各种恶劣、高温甚至强振动环境；2.起动转矩大，低速性能好，无感应电动机在起动时所出现的冲击电流现象；3.调速范围宽，控制灵活，易于实现各种特殊要求的转矩；λλ 4.在宽广的转速和功率范围内都具有高效率；5.损耗主要产生在定子，电机易于冷却，转子无永磁体，无高温退磁现象；λλ6.转矩方向与电流方向无关，从而可最大限度简化功率变换器，降低系统成本；7.功率变换器不会出现直通故障，可靠性高；λλ 8.能四象限运作，具有较强的再生制动能力；开关磁阻电机调速系统(SRD)开关磁阻电机调速系统(SRD)是当今世界最新、性能价格比最高的调速系统。

它是一种基于改变供电电源频率的调速方式——交流变频调速系统应运而生。

而开关磁阻电机调速系统(又称开关磁阻电机驱动系统)简称SRD系统,是它们中崭新的一种系统,并且已经是智能化和模块化,不仅调速性优越，而且各种保护功能也很完善，已在很多方面大量使用。

这项技术一经问世，便以其宽广的调速范围，良好的机械特性，卓越的启动制动性能，节能，易维护等一系列突出优点而引起电气及其他行业的关注。

SRD系统是磁阻电动机和电力电子技术相结合而产生的一种机电一体化装置,主要由SRM开关磁阻电动机、功率变换器、单片机(或DSP 芯片)、电流及位置检测器等五大部分组成。

其组成与特点： 1.1开关磁阻电动机(Switched Reluctance Motor,简称SRM) 是系统中实现能量转换的部件, 它与传统的磁阻电动机相比，具有本质的区别。

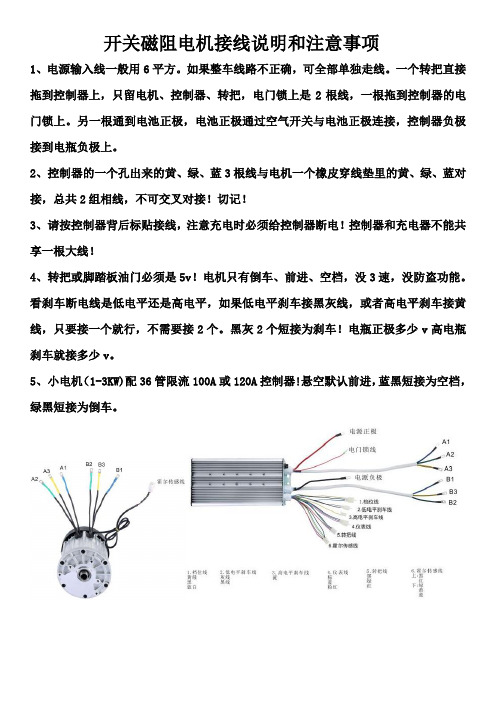

开关磁阻电机接线说明和注意事项
1、电源输入线一般用6平方。

如果整车线路不正确，可全部单独走线。

一个转把直接拖到控制器上，只留电机、控制器、转把，电门锁上是2根线，一根拖到控制器的电门锁上。

另一根通到电池正极，电池正极通过空气开关与电池正极连接，控制器负极接到电瓶负极上。

2、控制器的一个孔出来的黄、绿、蓝3根线与电机一个橡皮穿线垫里的黄、绿、蓝对接，总共2组相线，不可交叉对接！切记！
3、请按控制器背后标贴接线，注意充电时必须给控制器断电！控制器和充电器不能共享一根大线！
4、转把或脚踏板油门必须是5v！电机只有倒车、前进、空档，没3速，没防盗功能。

看刹车断电线是低电平还是高电平，如果低电平刹车接黑灰线，或者高电平刹车接黄线，只要接一个就行，不需要接2个。

黑灰2个短接为刹车！电瓶正极多少v高电瓶刹车就接多少v。

5、小电机（1-3KW)配36管限流100A或120A控制器!悬空默认前进，蓝黑短接为空档，绿黑短接为倒车。

6、大电机(4-11KW）配60管限流180A控制器。

注意大电机默认空挡电机不转，档位线短接一下，把黑的和蓝白短接。

其中D功能线9根线中，(1蓝白、2黑、3黄绿)是档位线。

蓝白线是前进档线，与2黑线短接，2黑线在两线中间；黄绿线是倒车档线，与2黑线短接。

(6红、5绿、4黑)是调速线，绿线是调速信号线，红、4黑是调速正负极线，
(8黄、9灰)是高低断电刹车线。

看车子是高电平还是低电平，黄灰只需接一根。

黄线是高电平刹车线，接正极，控制器停止工作。

灰线是低电平刹车线，接负极，控制器停止工作。

(7红)是电门锁线。

开关磁阻电机的基本学习内容1 开关磁阻电机的基本原理以及结构开关磁阻电动机(Switched Reluctance Motor ，简称SRM) 定转子为双凸极结构，铁心均由普通硅钢片叠压而成，其定子极上有集中绕组，径向相对的两个绕组串联构成一相，转子非永磁体，其上也无绕组[1,3]。

SRM 的定转子极数必须满足如下约束关系：s r s N =2kmN = N + 2k (1-1) 其中，Ns ，Nr 分别为电机定、转子数；m 为电机相数值减1；k 为一常数。

以下图1-1所示一个典型四相8/6极SRM 为例，相数为4，因而m=3，取k=1，则Ns=6，Nr=8。

m 及k 值越高，越利于高控制性能控制，但相应成本越高，结构越复杂。

目前技术较为成熟，发展较为迅速的产品多为三、四相SRM [2]。

图1-1即为一典型四相8/6结构的SRM电机本体及其不对称功率变换器主电路的示意图（图1-1在末尾手画）。

为表述清晰，图中仅画出不对称半桥电路的一相，其他各相均与该相相同，并省略了相应的驱动及检测电路。

完整的开关磁阻电机调速系统（Switched Reluctance Motor Drive，简称SRD）则由SRM、功率变换器、控制器、位置检测器等四大部分组成，如下图1-2示。

SRM可以认为是同步电机的一个分支，它运行时遵循磁阻最小原理，同步进电机较为类似[2,30]。

其具体运行原理如下：首先要保证励磁相的定子凸极和最近的转子凹极中心线不重合，也即初始位移不能位于磁阻最小位置。

通以交流电后，经过一个整流桥变为直流电源，当开关S1和S2开通时，AA’相通电励磁，产生一个磁拉力。

在该电磁力的轴向分量作用下，产生电磁转矩，凸极转子铁心趋向于旋转到定转子极轴线B-B’与A-A’重合的位置；而电磁力的径向力分量则造成定子的“变形”，这也是产生转矩脉动和电机噪声的根本原因之一。

在该过程中电机吸收电能。

关断S1和S2，开通BB’相，此时AA’相经续流二极管VD1、VD2将电能回馈给电源，同时BB’相趋向运行到定转子极轴线C-C’与B-B’重合的位置。

第二章开关磁阻电机及其调速系统2.1 开关磁阻电机的发展概况磁阻式电机诞生于160年前，一直被认为是一种性能不高的电机。

然而通过近20年的研究与改进，使磁阻式电机的性能不断提高，目前已能在较大功率范围内不低于其它型式的电机[9]。

70年代初，美国福特电动机（Ford Motor）公司研制出最早的开关磁阻电机调速系统。

其结构为轴向气隙电动机、晶闸管功率电路，具有电动机和发电机运行状态和较宽范围调速的能力，特别适用于蓄电池供电的电动车辆的传动。

70年代中期，英国里兹（Leeds）大学和诺丁汉（Nottingham）大学，共同研制以电动车辆为目标的开关磁阻电机调速系统。

样机容量从10W至50KW，转速从750 r/min至10000 r/min，其系统效率和电机利用系数等主要指标达到或超过了传统传动系统。

该产品的出现，在电气传动界引起了不小的反响。

在很多性能指标上达到了出人意料的高水平，整个系统的综合性能价格指标达到或超过了工业中长期广泛使用的一些变速传动系统。

近年来，国内外已有众多高校、研究所和企业投入了开关磁阻电机调速系统的研究、开发和制造工作。

至今已推出了不同性能、不同用途的几十个系列的产品，应用于纺织、冶金、机械、汽车等行业中。

目前，在汽车行业意大利FIAT公司研制的电动车和中国第二汽车制造厂研制的电动客车都采用了开关磁阻电机。

SRM是没有任何形式的转子线圈和永久磁铁的无刷电动机，它的定子磁极和转子磁极都是凸的。

由于SRM具有集中的定子绕组和脉冲电流，其功率变换器可以采用更可靠的电路拓扑形式。

SRM具有简单可靠、在较宽转速和转矩范围内高效运行、控制灵活、可四象限运行、响应速度快、成本较低等优点，这是其它调速系统难以比拟的，作为具有潜力的电动车电气驱动系统日益受到重视。

然而目前SRM还存在转矩波动大、噪声大、需要位置检测器、系统非线性等缺点，所以，它的广泛应用还受到限制。

2.2 开关磁阻电机的基本结构与特点开关磁阻电机为定、转子双凸极可变磁阻电机。
