开关磁阻电机

开关磁阻电机的特点1.极高的功率密度：开关磁阻电机由于使用了细小的电磁线圈，可以在相对较小的体积内产生极高的输出功率。

这使得它成为在有限空间内需要高功率输出的应用中的理想选择，如汽车动力传动系统。

2.高效率：开关磁阻电机由于没有永磁体或励磁线圈，消除了传统电机中额外的能量损耗，因此具有较高的能量转换效率。

与传统的交流电机和直流电机相比，开关磁阻电机更加能够将输入的电能转换为机械能，减少了能量损耗。

3.简单的结构：开关磁阻电机由于没有复杂的磁路结构和励磁线圈，其结构非常简单。

这使得它易于制造、组装和维护，降低了制造成本。

4.较高的可靠性：开关磁阻电机的电磁绕组没有连续的电流流过，因此绕组的热量产生和温度升高较小。

这降低了电机因绕组过热而损坏的风险。

此外，开关磁阻电机结构简单，减少了故障和损坏的可能性。

5.良好的动态响应：开关磁阻电机的运行速度和转矩可以被快速地控制和调节。

由于电流的瞬时反向和转换较快的速度，开关磁阻电机具有更好的动态响应特性，因此适用于需要快速启动和停止、变速和定位控制的应用。

6.可逆性：开关磁阻电机具有可逆性，可以在正向和反向运行。

这使得它在需要频繁反向运动的应用中非常有用，如卷帘门、交通信号灯等。

7.无需永磁体：与传统的永磁电机相比，开关磁阻电机不需要使用昂贵的稀土永磁体。

这降低了电机的制造成本，并减少了对稀土资源的依赖。

8.低噪音和振动：开关磁阻电机由于没有永磁体和励磁线圈，减少了机械振动和磁噪音的产生。

因此，它是一种较为安静的电机，适用于对噪音和振动要求较高的应用中。

总结起来，开关磁阻电机具有高功率密度、高效率、简单的结构、较高的可靠性、良好的动态响应、可逆性、无需永磁体、低噪音和振动等特点。

这些特点使得开关磁阻电机在许多领域中成为一种非常有竞争力的电机选择。

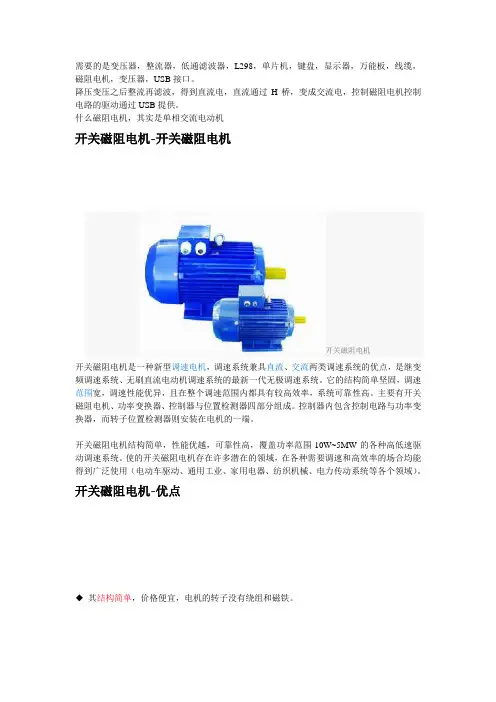

需要的是变压器，整流器，低通滤波器，L298，单片机，键盘，显示器，万能板，线缆，磁阻电机，变压器，USB接口。

降压变压之后整流再滤波，得到直流电，直流通过H桥，变成交流电，控制磁阻电机控制电路的驱动通过USB提供。

什么磁阻电机，其实是单相交流电动机开关磁阻电机-开关磁阻电机开关磁阻电机开关磁阻电机是一种新型调速电机，调速系统兼具直流、交流两类调速系统的优点，是继变频调速系统、无刷直流电动机调速系统的最新一代无极调速系统。

它的结构简单坚固，调速范围宽，调速性能优异，且在整个调速范围内都具有较高效率，系统可靠性高。

主要有开关磁阻电机、功率变换器、控制器与位置检测器四部分组成。

控制器内包含控制电路与功率变换器，而转子位置检测器则安装在电机的一端。

开关磁阻电机结构简单，性能优越，可靠性高，覆盖功率范围10W~5MW的各种高低速驱动调速系统。

使的开关磁阻电机存在许多潜在的领域，在各种需要调速和高效率的场合均能得到广泛使用（电动车驱动、通用工业、家用电器、纺织机械、电力传动系统等各个领域）。

开关磁阻电机-优点◆其结构简单，价格便宜，电机的转子没有绕组和磁铁。

◆电机转子无永磁体，允许较高的温升。

由于绕组均在定子上，电机容易冷却。

效率高，损耗小。

◆转矩方向与电流方向无关，只需单方相绕组电流，每相一个功率开关，功率电路简单可靠。

◆转子上没有电刷结构坚固，适用于高速驱动。

◆转子的转动惯量小，有较高转矩惯量比。

◆调速范围宽，控制灵活，易于实现各种再生制动能力。

◆并具频繁启动（1000次／小时），正向反向运转的特殊场合使用。

◆且启动电流小，启动转矩大，低速时更为突出。

◆电机的绕组电流方向为单方向，电力控制电路简单，具有较高的经济性和可靠性。

◆可通过机和电的统一协调设计满足各种特殊使用要求。

单相交流电动机单相交流电动机只有一个绕组，转子是鼠笼式的。

当单相正弦电流通过定子绕组时，电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

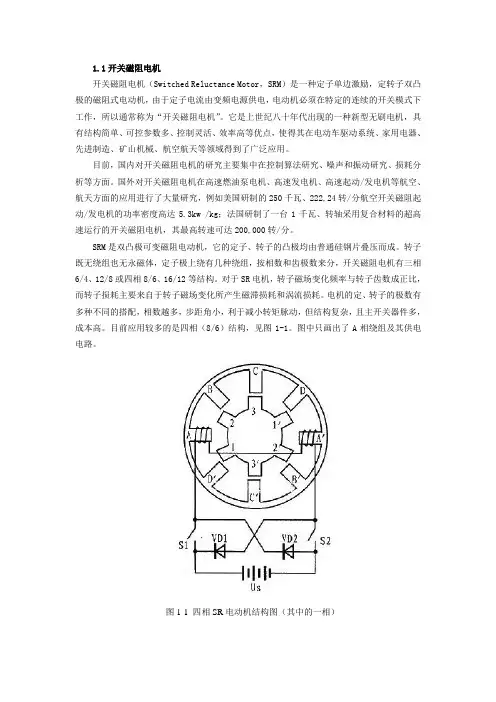

1.1开关磁阻电机开关磁阻电机（Switched Reluctance Motor，SRM）是一种定子单边激励，定转子双凸极的磁阻式电动机，由于定子电流由变频电源供电，电动机必须在特定的连续的开关模式下工作，所以通常称为“开关磁阻电机”。

它是上世纪八十年代出现的一种新型无刷电机，具有结构简单、可控参数多、控制灵活、效率高等优点，使得其在电动车驱动系统、家用电器、先进制造、矿山机械、航空航天等领域得到了广泛应用。

目前，国内对开关磁阻电机的研究主要集中在控制算法研究、噪声和振动研究、损耗分析等方面。

国外对开关磁阻电机在高速燃油泵电机、高速发电机、高速起动/发电机等航空、航天方面的应用进行了大量研究，例如美国研制的250千瓦、222,24转/分航空开关磁阻起动/发电机的功率密度高达5.3kw /kg；法国研制了一台1千瓦、转轴采用复合材料的超高速运行的开关磁阻电机，其最高转速可达200,000转/分。

SRM是双凸极可变磁阻电动机，它的定子、转子的凸极均由普通硅钢片叠压而成。

转子既无绕组也无永磁体，定子极上绕有几种绕组，按相数和齿极数来分，开关磁阻电机有三相6/4、12/8或四相8/6、16/12等结构。

对于SR电机，转子磁场变化频率与转子齿数成正比，而转子损耗主要来自于转子磁场变化所产生磁滞损耗和涡流损耗。

电机的定、转子的极数有多种不同的搭配，相数越多，步距角小，利于减小转矩脉动，但结构复杂，且主开关器件多，成本高。

目前应用较多的是四相（8/6）结构，见图1-1。

图中只画出了A相绕组及其供电电路。

图1-1 四相SR电动机结构图（其中的一相）SRM有如下优点：（1）电机结构简单、坚固，制造工艺简单，成本低，可工作于极高转速；定子线圈嵌放容易，端部短而牢固，工作可靠，能适用于各种恶劣、高温甚至强振动环境。

（2）损耗主要产生在定子，电机易于冷却；转子无永磁体，可允许有较高的温升。

（3）转矩方向与电流方向无关，从而可最大限度简化功率变换器，降低系统成本。

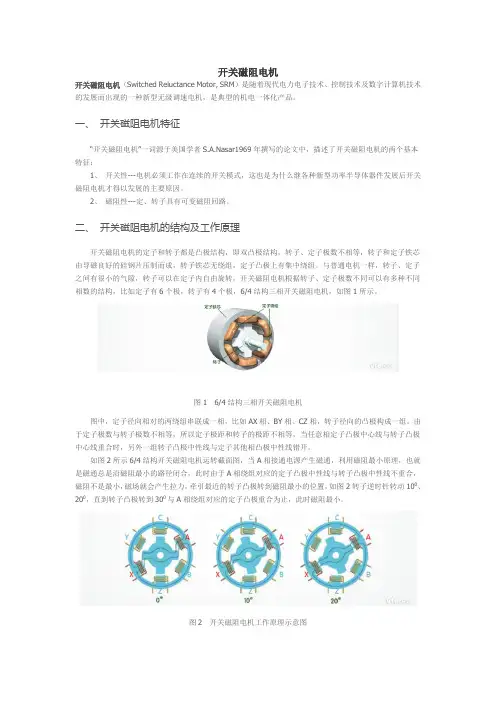

开关磁阻电机开关磁阻电机（Switched Reluctance Motor,SRM）是随着现代电力电子技术、控制技术及数字计算机技术的发展而出现的一种新型无级调速电机，是典型的机电一体化产品。

一、开关磁阻电机特征“开关磁阻电机”一词源于美国学者S.A.Nasar1969年撰写的论文中，描述了开关磁阻电机的两个基本特征：1、开关性---电机必须工作在连续的开关模式，这也是为什么继各种新型功率半导体器件发展后开关磁阻电机才得以发展的主要原因。

2、磁阻性---定、转子具有可变磁阻回路。

二、开关磁阻电机的结构及工作原理开关磁阻电机的定子和转子都是凸极结构，即双凸极结构，转子、定子极数不相等，转子和定子铁芯由导磁良好的硅钢片压制而成，转子铁芯无绕组，定子凸极上有集中绕组。

与普通电机一样，转子、定子之间有很小的气隙，转子可以在定子内自由旋转，开关磁阻电机根据转子、定子极数不同可以有多种不同相数的结构，比如定子有6个极，转子有4个极，6/4结构三相开关磁阻电机，如图1所示。

图16/4结构三相开关磁阻电机图中，定子径向相对的两绕组串联成一相，比如AX相、BY相、CZ相，转子径向的凸极构成一组。

由于定子极数与转子极数不相等，所以定子极距和转子的极距不相等，当任意相定子凸极中心线与转子凸极中心线重合时，另外一组转子凸极中性线与定子其他相凸极中性线错开。

如图2所示6/4结构开关磁阻电机运转截面图，当A相接通电源产生磁通，利用磁阻最小原理，也就是磁通总是沿磁阻最小的路径闭合，此时由于A相绕组对应的定子凸极中性线与转子凸极中性线不重合，磁阻不是最小，磁场就会产生拉力，牵引最近的转子凸极转到磁阻最小的位置，如图2转子逆时针转动100、200，直到转子凸极转到300与A相绕组对应的定子凸极重合为止，此时磁阻最小。

图2开关磁阻电机工作原理示意图为了使转子继续转动，在转子凸极转到300之前就断开A相电源，在300时接通B相电源，此时，B 相绕组产生磁通，牵引最近转子凸极继续逆时针转动400、500，如图3所示。

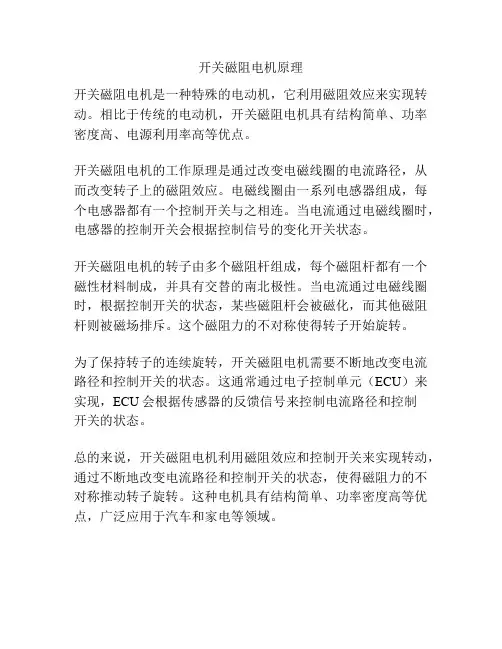

开关磁阻电机原理
开关磁阻电机是一种特殊的电动机，它利用磁阻效应来实现转动。

相比于传统的电动机，开关磁阻电机具有结构简单、功率密度高、电源利用率高等优点。

开关磁阻电机的工作原理是通过改变电磁线圈的电流路径，从而改变转子上的磁阻效应。

电磁线圈由一系列电感器组成，每个电感器都有一个控制开关与之相连。

当电流通过电磁线圈时，电感器的控制开关会根据控制信号的变化开关状态。

开关磁阻电机的转子由多个磁阻杆组成，每个磁阻杆都有一个磁性材料制成，并具有交替的南北极性。

当电流通过电磁线圈时，根据控制开关的状态，某些磁阻杆会被磁化，而其他磁阻杆则被磁场排斥。

这个磁阻力的不对称使得转子开始旋转。

为了保持转子的连续旋转，开关磁阻电机需要不断地改变电流路径和控制开关的状态。

这通常通过电子控制单元（ECU）来实现，ECU会根据传感器的反馈信号来控制电流路径和控制
开关的状态。

总的来说，开关磁阻电机利用磁阻效应和控制开关来实现转动，通过不断地改变电流路径和控制开关的状态，使得磁阻力的不对称推动转子旋转。

这种电机具有结构简单、功率密度高等优点，广泛应用于汽车和家电等领域。

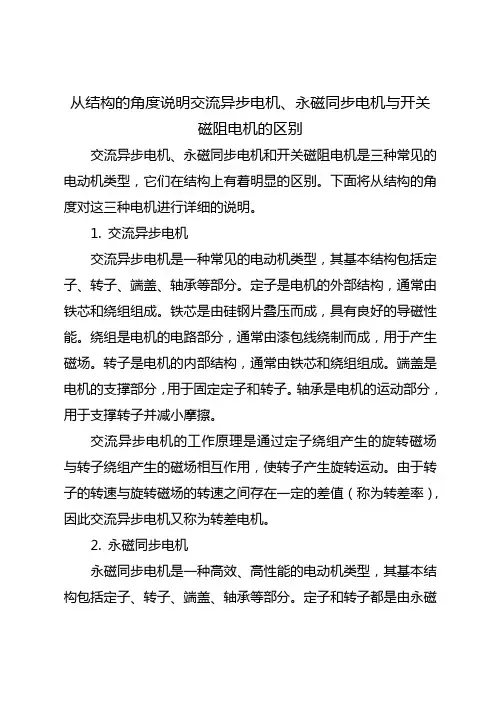

从结构的角度说明交流异步电机、永磁同步电机与开关磁阻电机的区别交流异步电机、永磁同步电机和开关磁阻电机是三种常见的电动机类型，它们在结构上有着明显的区别。

下面将从结构的角度对这三种电机进行详细的说明。

1. 交流异步电机交流异步电机是一种常见的电动机类型，其基本结构包括定子、转子、端盖、轴承等部分。

定子是电机的外部结构，通常由铁芯和绕组组成。

铁芯是由硅钢片叠压而成，具有良好的导磁性能。

绕组是电机的电路部分，通常由漆包线绕制而成，用于产生磁场。

转子是电机的内部结构，通常由铁芯和绕组组成。

端盖是电机的支撑部分，用于固定定子和转子。

轴承是电机的运动部分，用于支撑转子并减小摩擦。

交流异步电机的工作原理是通过定子绕组产生的旋转磁场与转子绕组产生的磁场相互作用，使转子产生旋转运动。

由于转子的转速与旋转磁场的转速之间存在一定的差值（称为转差率），因此交流异步电机又称为转差电机。

2. 永磁同步电机永磁同步电机是一种高效、高性能的电动机类型，其基本结构包括定子、转子、端盖、轴承等部分。

定子和转子都是由永磁材料制成的磁极，通常采用钕铁硼等高性能永磁材料。

定子上的磁极分为两段或多段，以产生不同的极对数。

转子上的磁极也分为两段或多段，以产生不同的极对数。

端盖是电机的支撑部分，用于固定定子和转子。

轴承是电机的运动部分，用于支撑转子并减小摩擦。

永磁同步电机的工作原理是通过定子和转子之间的磁耦合作用，使转子跟随定子的旋转磁场同步旋转。

由于永磁同步电机的转子不需要额外的励磁电流，因此其效率较高，功率因数较大。

此外，永磁同步电机还具有启动迅速、调速范围宽等优点。

3. 开关磁阻电机开关磁阻电机是一种结构简单、成本低的电动机类型，其基本结构包括定子、转子、端盖、轴承等部分。

定子和转子都是由硅钢片叠压而成的凸极结构，通常采用四极或六极结构。

端盖是电机的支撑部分，用于固定定子和转子。

轴承是电机的运动部分，用于支撑转子并减小摩擦。

开关磁阻电机的工作原理是通过改变定子和转子之间的相对位置，使磁阻发生变化，从而产生电磁转矩驱动转子旋转。

开关磁阻电机的原理及其控制系统1.工作原理：开关磁阻电机是一种以磁阻为主要工作原理的电机。

它利用电流在磁阻元件中产生的磁阻变化，从而实现驱动电机转动。

该电机主要由定子和转子两部分组成。

定子中心构造有磁阻元件（如磁阻电阻块或磁阻隐藏产生器），制造磁场，而转子是磁场作用下的动力元件。

电机通过改变定子和转子之间的磁阻关系来实现转矩调速。

工作过程如下：(1)当电机通电时，定子中的磁场会激励转子周围的物质，并产生磁阻。

(2)通过改变通电线圈的电流方向，可以改变磁场中的磁阻分布和大小。

(3)转子在磁场影响下，会发生转动，转动角度和方向与磁阻的变化有关。

(4)控制系统通过改变电流的大小和方向，以调节磁场中的磁阻，从而控制电机的转速和转矩。

2.控制系统：(1)电源供应：控制系统需要提供稳定的电源供应，以保证电机正常工作。

可以采用直流电源或交流电源供电，根据实际要求进行选择。

(2)电流控制：电流控制是开关磁阻电机的关键。

通过改变电流的大小和方向，可以实现对电机的转速和转矩的调节。

可以采用PID控制算法等来实现电流的闭环控制。

(3)角度控制：角度控制是实现电机转动角度的控制手段。

可以通过位置传感器等装置来检测电机转子的位置，然后通过控制系统来调整电流方向和大小，从而实现电机转子在指定角度上停留或转动。

(4)速度控制：速度控制是根据实际需求来调节电机转速的手段。

可以通过改变电流的大小和方向，或者改变供电频率等方式来实现速度的调节。

总结：开关磁阻电机是一种利用磁阻变化实现驱动的电机，通过改变电流的大小和方向，可以实现对电机的转速和转矩的调节。

其控制系统主要包括电源供应、电流控制、角度控制和速度控制等部分。

利用这些控制手段，可以实现对开关磁阻电机的精确控制，满足各种实际应用需求。

开关磁阻电机功率因数一、开关磁阻电机的基本原理开关磁阻电机是一种新型的电机，其基本原理是利用磁场的转移作用来实现转子运动。

该电机由定子和转子两部分组成，其中定子上有若干个线圈，通过交流电源对其进行供电，从而产生旋转磁场。

转子上则装有若干个铁芯，在旋转磁场的作用下，铁芯会发生磁通的变化，从而引起铁芯内部的磁场分布发生变化，使得转子产生旋转运动。

二、开关磁阻电机的优点相比传统的感应电机和永磁同步电机，开关磁阻电机具有以下几个优点：1. 高效率：由于该电机采用了开关控制技术，在启动和运行过程中可以实现高效率控制，从而大大提高了整个系统的能量利用率。

2. 负载能力强：在高负载情况下，该电机仍然能够保持较高的效率和稳定性。

3. 可靠性高：由于该电机采用了无刷结构设计，在使用过程中不会出现刷子摩擦和磨损等问题，从而大大提高了其使用寿命。

三、开关磁阻电机的功率因数功率因数是电力系统中的一个重要参数，它表示有用功与视在功之比。

在开关磁阻电机中，由于其结构特点和工作原理的限制，其功率因数通常较低。

这主要是由于以下几个方面的原因：1. 谐波产生：由于该电机采用了开关控制技术，在启动和运行过程中会产生大量的谐波，从而导致系统中出现较多的无功功率。

2. 磁场变化：由于该电机采用了变磁场控制技术，在运行过程中会不断改变磁场方向和大小，从而导致系统中出现较多的无功功率。

3. 电容器不足：在使用该电机时，需要配备适当大小的电容器来补偿无功功率，如果选用不当或数量不足，则会导致系统中出现较多的无功功率。

四、提高开关磁阻电机的功率因数为了提高开关磁阻电机的功率因数，可以采取以下几种方法：1. 优化控制策略：通过优化控制策略，减少谐波和磁场变化对系统的影响，从而降低无功功率的产生。

2. 增加电容器：在使用该电机时，可以增加适当大小的电容器来补偿无功功率，从而提高整个系统的功率因数。

3. 改进电机结构：通过改进电机结构，减少谐波和磁场变化对系统的影响，从而降低无功功率的产生。

开关磁阻电机参数一、工作原理开关磁阻电机是一种通过改变磁阻来实现转子运动的电动机。

其基本结构由定子和转子组成。

定子上有一组线圈，通过电流激励形成磁场。

转子上有一组磁阻，其磁阻值可以根据控制信号进行改变。

当电流通入定子线圈时，定子磁场将转子磁阻吸引到某一位置，使转子转动。

通过改变磁阻的大小和位置，可以控制转子的转动速度和方向。

二、性能特点1. 高效率：开关磁阻电机具有较高的转换效率，能够将电能有效地转换为机械能。

2. 高精度：开关磁阻电机的运动精度较高，能够实现微小的位置和速度控制。

3. 高可靠性：开关磁阻电机结构简单，无刷子、无集电环等易损件，具有较长的使用寿命。

4. 低噪音：开关磁阻电机的运行噪音较低，适用于对噪音要求较高的场合。

5. 高扭矩密度：开关磁阻电机具有较高的扭矩密度，能够在较小的体积内输出较大的扭矩。

三、参数介绍1. 额定电压：开关磁阻电机工作所需的电压，通常为直流电压。

2. 额定电流：开关磁阻电机在额定工作条件下所需的电流。

3. 转速范围：开关磁阻电机的转速范围，可以根据不同的应用需求进行调整。

4. 转矩常数：开关磁阻电机在额定电流下输出的转矩与电流之间的比值。

5. 转矩-转速特性：开关磁阻电机的转矩与转速之间的关系，可以通过转矩-转速曲线来表示。

6. 功率因数：开关磁阻电机的功率因数是指实际功率与视在功率之间的比值，反映了电机的功率利用效率。

7. 效率：开关磁阻电机的效率是指输出功率与输入功率之间的比值，反映了电机的能量转换效率。

四、应用领域开关磁阻电机由于其特有的性能特点，在许多领域得到了广泛的应用。

1. 自动化设备：开关磁阻电机作为一种精密的位置和速度控制装置，广泛应用于自动化设备中，如数控机床、半导体设备等。

2. 机器人技术：开关磁阻电机在机器人技术中具有重要的应用价值，能够实现精确的运动控制，提高机器人的工作效率和精度。

3. 医疗设备：开关磁阻电机在医疗设备中的应用越来越广泛，如手术机器人、医疗影像设备等，可以提供精确的运动控制和定位功能。

开关磁阻电机开关磁阻电机是一种新型的直线电机，具有结构简单、高效节能、位移稳定等优点。

该电机采用开关磁阻原理，在交变磁场中实现直线运动，是一种不能超越的电源开关形式。

它不需要嵌入任何磁铁、不需要进行感应和发电操作、能够满足高精度和高强度的应用，适用于机器人、机床、广告、家庭电器、测量、组装、定位、人机交互设备等领域。

开关磁阻电机的工作原理是运用了开关磁阻原理中的开关效应，将电流通过电流传感器控制，使电机运行，可以按照规定的磁场幅度产生直线运动。

此外，开关磁阻电机原是替代低效率的定子型电机的一种创新电机，其结构如图所示。

图1 开关磁阻电机简化结构图1.反铁心铁心2.励磁线圈3.开关导电片组4.插口5.定位销6.支架开关磁阻电机的关键部分是开关导电片组，通过控制导电片组的运动状态可以实现电机的正反转以及加减速。

在电流改变方向时导电片组会改变方向，使电机向反方向运转。

同时导电片组的数目、形状和位置决定了电机的输出力矩，因此导电片组的设计至关重要。

另外，开关磁阻电机的励磁线圈由交流电源提供电流，产生交变磁场，导致导电片组在上下移动时受到的磁力方向不同，从而产生直线运动。

这种电机运用了开关磁阻原理中的非线性效应，使能量转化的效率相对较高，能够减少功耗和低噪音运行。

在实际应用中，开关磁阻电机需要进行合理的选择和设计。

选择时，应考虑电机的功率、扭矩和转速等指标，结合具体应用场合，选择适合的电机型号。

对于设计而言，需要考虑导电片组的形状和数量，以及励磁线圈的电压和频率等因素，以确保电机的性能和稳定性。

总之，开关磁阻电机在结构简单、高效节能、位移稳定等方面具有突出的优点，在广泛的应用领域具有广阔的前景。

随着未来科技的进步，开关磁阻电机将逐渐替代传统定子型电机，成为一种新型的高效能源转换设备。
