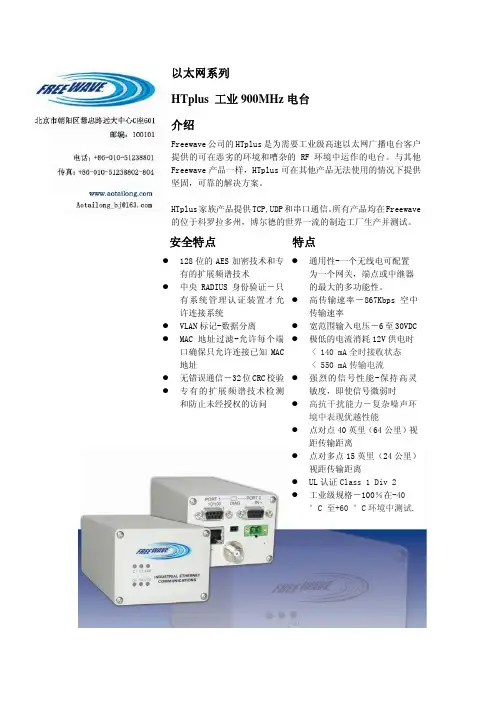

以太网系列HTplus 工业900MHz 电台 介绍Freewave 公司的HTplus 是为需要工业级高速以太网广播电台客户提供的可在恶劣的环境和嘈杂的RF 环境中运作的电台。
与其他Freewave 产品一样，HTplus 可在其他产品无法使用的情况下提供坚固，可靠的解决方案。
HTplus 家族产品提供TCP,UDP 和串口通信。
所有产品均在Freewave 的位于科罗拉多州，博尔德的世界一流的制造工厂生产并测试。
安全特点 特点z 128位的AES 加密技术和专有的扩展频谱技术 z 中央RADIUS 身份验证－只有系统管理认证装置才允许连接系统 z VLAN 标记-数据分离 z MAC 地址过滤-允许每个端口确保只允许连接已知MAC 地址 z 无错误通信－32位CRC 校验z 专有的扩展频谱技术检测和防止未经授权的访问 z 通用性-一个无线电可配置为一个网关，端点或中继器的最大的多功能性。
z 高传输速率－867Kbps 空中传输速率z 宽范围输入电压－6至30VDC z 极低的电流消耗12V 供电时< 140 mA 全时接收状态 < 550 mA 传输电流z 强烈的信号性能-保持高灵敏度，即使信号微弱时 z 高抗干扰能力－复杂噪声环境中表现优越性能z 点对点40英里（64公里）视距传输距离z 点对多点15英里（24公里）视距传输距离z UL 认证Class 1 Div 2 z 工业级规格－100％在-40°C 至+60 °C 环境中测试.以太网系列HTplus工业900MHz电台频率范围902-928 MHz (FHSS / FCC DTS)输出功率 5 mW up to 1 W传输距离，视距点对点40英里（64公里）可视范围内点对多点15英里（24公里）视距传输距离调制2级GFSK占用带宽611.2 kHz跳频模式15每波段 105 总计, 用户可选跳频频道41跳频波段7，用户选择频区16区，每区2-3频道RF接口 TNC灵敏度-102 dBm for BER 1x10-4 at 614 kbs,-96 dBm for BER 1x10-4 at 867 kbs系统增益129db错误检测 32位CRC校验，并具有错误重发机制数据加密128位的AES加密技术和专有的扩展频谱技术认证RADIUS数据接口以太网接口通讯协议 IEEE 802.3 TCP/IP, DHCP, ICMP, UDP, APP multicast TFTP 数据接头 Ethernet 10/100 Base T Auto-crossover and 2x Serial DB9工作电压6～30VDC电流消耗模式6VDC 12VDC 30VDC传输 1.1A 550mA 220mA接收252mA 150mA 63mA空闲140mA 71 mA 32 mA工作温度 -40～+75℃尺寸 165mm长×74mm宽×59mm高重量 427g湿度0～95%非结露。

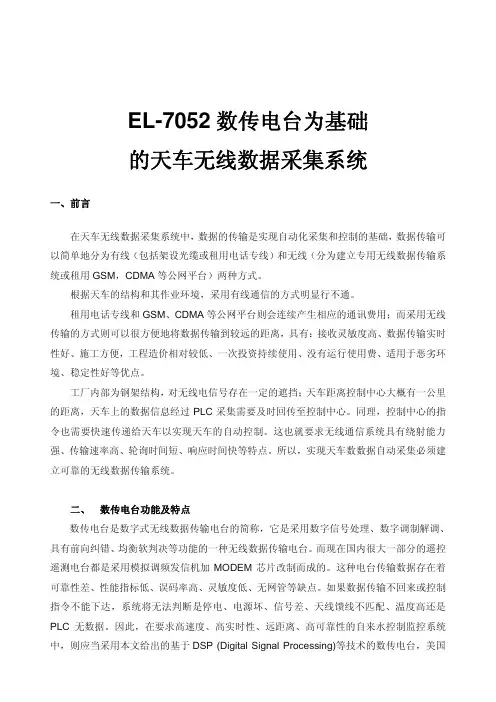

EL-7052数传电台为基础的天车无线数据采集系统一、前言在天车无线数据采集系统中，数据的传输是实现自动化采集和控制的基础，数据传输可以简单地分为有线（包括架设光缆或租用电话专线）和无线（分为建立专用无线数据传输系统或租用GSM，CDMA等公网平台）两种方式。
根据天车的结构和其作业环境，采用有线通信的方式明显行不通。
租用电话专线和GSM、CDMA等公网平台则会连续产生相应的通讯费用；而采用无线传输的方式则可以很方便地将数据传输到较远的距离，具有：接收灵敏度高、数据传输实时性好、施工方便，工程造价相对较低、一次投资持续使用、没有运行使用费、适用于恶劣环境、稳定性好等优点。
工厂内部为钢架结构，对无线电信号存在一定的遮挡；天车距离控制中心大概有一公里的距离，天车上的数据信息经过PLC采集需要及时回传至控制中心。
同理，控制中心的指令也需要快速传递给天车以实现天车的自动控制。
这也就要求无线通信系统具有绕射能力强、传输速率高、轮询时间短、响应时间快等特点。
所以，实现天车数数据自动采集必须建立可靠的无线数据传输系统。
二、 数传电台功能及特点数传电台是数字式无线数据传输电台的简称，它是采用数字信号处理、数字调制解调、具有前向纠错、均衡软判决等功能的一种无线数据传输电台。
而现在国内很大一部分的遥控遥测电台都是采用模拟调频发信机加MODEM芯片改制而成的。
这种电台传输数据存在着可靠性差、性能指标低、误码率高、灵敏度低、无网管等缺点。
如果数据传输不回来或控制指令不能下达，系统将无法判断是停电、电源坏、信号差、天线馈线不匹配、温度高还是PLC无数据。
因此，在要求高速度、高实时性、远距离、高可靠性的自来水控制监控系统GE MDS公司EL-7052系列数字电台符合这一要求。
GE MDS EL-7052系列无线数传电台，是美国GE MDS公司为系统的无故障运行而设计，其外观规格如下：2W数传电台模块2W数传电台整机图1 MDS电台产品外观规格EL-7052的工作频率为220～240 MHz，是GE MDS产品线里性价比最高的产品，提供模块（方便集成）和整机。
无线数据传输系统的设计目录摘要...................................................................................... 错误!未定义书签。
Abstract............................................................................... 错误!未定义书签。
第1章绪论........................................................................ 错误!未定义书签。
1.1 数据传输的概述及分类 ...................................... 错误!未定义书签。
1.2 无线数据传输系统的发展史 .............................. 错误!未定义书签。
1.3 无线数据传输系统的概述 (1)1.4 课题研究目的及意义 (1)1.5 本论文工作 (1)第2章系统分析与方案选择 (3)2.1 系统方案的选择及论证 (3)2.2 系统的总体组成 (4)2.3 系统的工作原理及功能 (4)2.3.1 系统的工作原理及组成 (4)2.3.2 系统功能 (5)2.4 本章小结 (5)第3章无线数据传输系统的硬件电路设计及调试 (6)3.1 键盘显示电路的设计与调试 (6)3.1.1 驱动电路的设计与原理 (6)3.1.2 外部电路的设计与调试 (7)3.2 发射接收模块的设计与调试 (11)3.2.1 芯片原理及电路设计 (11)3.2.2 外部电路的设计与调试 (13)3.2.3 无线收发模块的调试 (17)3.3 系统应用—温度实时采集系统的设计与调试 (19)3.3.1 芯片介绍 (19)3.3.2 电路设计及调试 (20)3.4 本章小结 (21)第4章无线数据传输系统的软件设计 (22)4.1 系统的整体设计 (22)4.2 键盘显示驱动程序 (23)4.3 nRF401发射接收模块的软件设计及应用 (25)4.4 系统应用—温度实时采集系统 (30)4.5 本章小结 (31)结论 (32)- 1 -1.11.2无线数据传输系统的概述无线数据传输系统具有通信范围广，传输稳定可靠等特点。

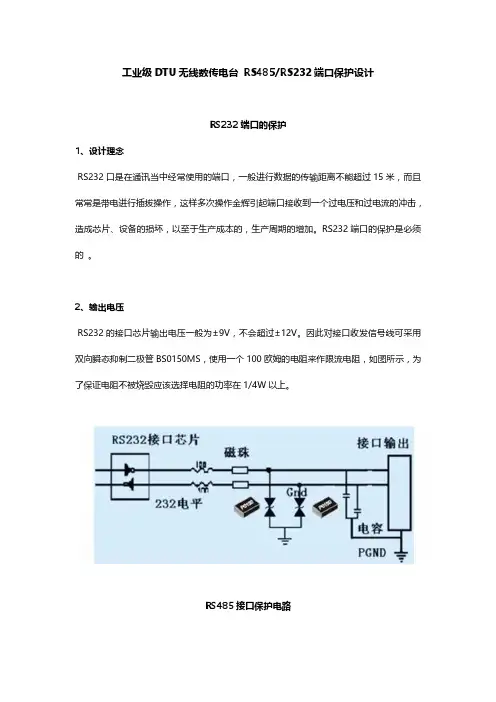

工业级DTU无线数传电台RS485/RS232端口保护设计RS232端口的保护1、设计理念RS232口是在通讯当中经常使用的端口，一般进行数据的传输距离不能超过15米，而且常常是带电进行插拔操作，这样多次操作金辉引起端口接收到一个过电压和过电流的冲击，造成芯片、设备的损坏，以至于生产成本的，生产周期的增加。
RS232端口的保护是必须的。
2、输出电压RS232的接口芯片输出电压一般为±9V，不会超过±12V。
因此对接口收发信号线可采用双向瞬态抑制二极管BS0150MS，使用一个100欧姆的电阻来作限流电阻，如图所示，为了保证电阻不被烧毁应该选择电阻的功率在1/4W以上。
RS485接口保护电路1、雷击过压防护的必要性：RS485总线能够实现1200米以上的远距离传输，在实际使用中线路通常都是在室外，一次在雷雨天气容易引起电压过大，以至于芯片的烧毁。
通常RS485芯片的工作电压在5V 左右，芯片的耐压值在-7~+12V，如果过压被引入，芯片就会被击穿而导致损坏。
如果有强烈的浪涌能量出现时，有可能会导致器件的爆裂，PCB电路板被烧毁。
2、防护方法及原理图：如图所示是RS485端口的两级防护电路图。
当器件被雷击时，引起的过电压就会由两端引入到电路中，那么我们的GDT就是做一级的保护，此时过电压就会被消减到你几百伏左右，再经过PPTC限浪,TVS就是二次限压保护，使到后端电路的电压被箝制在8V左右，从而实现对后端电路的保护。
TVS2/TVS3做共模保护，TVS1做差模保护。
3、防护的标准我们有一个过压防护的标准：IEC6100-4-5，ITU-T K20/K21及国标GB9043均有关于雷击浪涌抗扰度测试标准。
其通信线路的最高测试标准为10/700μS,4KV。
10/700μS为通信线路中感应出的雷电压波形，表示从零值上升至峰为时间为10ms,下降至峰值的一半为700μS。
雷击浪涌的防护首先要使用一个比较优质的防护元件，PCB电路板的设计要合理，最重要的一个接地。
