无线数传电台的使用方法

地面站/ 无线数传电台用户手册V 2.4免责声明感谢您购买DJI的产品。

请仔细阅读使用说明书，严格遵守本手册要求安装所有软件和硬件产品，以使您的地面站和无线数传电台能正常运行。

请根据当地无线电管制规定使用无线数传电台。

因使用本产品而造成的直接或间接损失与伤害，深圳市大疆创新科技有限公司概不负责。

产品简介感谢您购买DJI的产品。

请仔细阅读使用说明书，以使您的无线数传电台、地面站能正常运行。

全功能地面站具有编辑3-D地图航点、规划飞行航线、实时飞行状态反馈以及自主起降等功能。

该产品专为飞行器进行超视距飞行而设计，可应用于侦测、航拍等领域。

配合DJI的自驾系统，地面站不仅能确保飞行器飞行状态的稳定性及安全性，且易于操作，可通过使飞行器按照预先在地面站软件中设定的飞行航线或在飞行过程中在地面站软件中进行航线的修改，来实现自主飞行。

该用户手册涵盖了地面站和单点地面站，单点地面站包括了观测模式、操纵杆/键盘模式和点击模式，地面站同时还包括Waypoint，用户根据所购买产品权限阅读相应章节。

例如，单点地面站用户无需阅读4.4 Waypoint章节。

关于半自主起降，请参阅DJI自驾系统用户手册。

本产品同时支持DJI ACE和WKM两类自驾系统。

特性观测模式操纵杆/键盘模式点击模式Waypoint三维地理信息显示 实时飞行监视 飞行模拟 一键起飞(WKM) 操纵杆/键盘模式 一键返航 点击模式 航线模式(ACE可编辑200航点的任务WKM可编辑20个航点的任务)全自动起降 F通道控制器 通用伺服功能(GP-Servo Action) 六种预定义航线模板 摄影测量工具 支持自驾系统ACE WKM 产品包单点地面站地面站盒内物品清单无线数传电台地面端×1无线数传电台地面端，与您的电脑相连。

电脑通过其与机载端通讯、发送指令和接收飞行信息。

无线数传电台机载端900MHz ×1或2.4GHz ×12.4GHz或900MHz无线数传电台机载端，与DJI自驾系统相连。

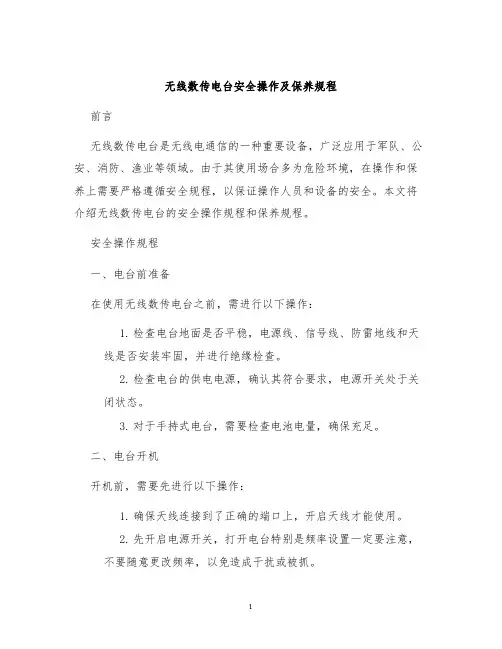

无线数传电台安全操作及保养规程前言无线数传电台是无线电通信的一种重要设备，广泛应用于军队、公安、消防、渔业等领域。

由于其使用场合多为危险环境，在操作和保养上需要严格遵循安全规程，以保证操作人员和设备的安全。

本文将介绍无线数传电台的安全操作规程和保养规程。

安全操作规程一、电台前准备在使用无线数传电台之前，需进行以下操作：1.检查电台地面是否平稳，电源线、信号线、防雷地线和天线是否安装牢固，并进行绝缘检查。

2.检查电台的供电电源，确认其符合要求，电源开关处于关闭状态。

3.对于手持式电台，需要检查电池电量，确保充足。

二、电台开机开机前，需要先进行以下操作：1.确保天线连接到了正确的端口上，开启天线才能使用。

2.先开启电源开关，打开电台特别是频率设置一定要注意，不要随意更改频率，以免造成干扰或被抓。

开机操作步骤如下：1.打开电源开关，等待电台自检完毕后，根据需要进行频率设置、信道选择、调制方式设置等操作。

2.无线电通信时，应当根据所使用的频道和功率给予相应的天线。

操作人员使用的天线，应当越远离身体越好，并且必须稳固地固定在设备上。

3.操作人员应当根据使用情况定期清理设备，确保设备保持良好的工作状态。

三、电台使用无线数传电台的具体使用方法视具体情况而定，但无论如何，操作人员都需要遵循以下规则：1.保持通信内容符合通信事业管理法规。

2.对于手持式电台需要注意电量的使用, 如果长时间工作应及时更换电池，以免电力不足导致通信中断，同时电池的存放也需要注意，不要放在高温或潮湿环境下。

3.在使用时，不清楚通讯对方的信息，不要说出与工作或与本人无关的内容，以免给对方带来困扰。

4.不使用时，请及时关闭电源，防止设备过热或电源耗尽。

四、停止使用当完成工作后或需要停止使用电台时，需要按照以下步骤操作：1.清空频道 / 相关信息，合理关闭设备电源, 已经没有工作要进行时应当立即关闭电台，以免发生意外伤害。

2.对于固定式电台，应关闭电源，在不使用的时候，做好防潮、防尘、防雷等保养工作。

2.4G数传电台用户手册非常感谢您购买我司产品。

2.4G数传电台是一款优秀的无线电数据链路通信系统，采用先进的SHTT数字跳频技术，专业、稳定、通用。

为了共同维护飞行安全，也为了您能更好地使用本系统，请务必仔细阅读本手册。

如果您在使用本系统过程中遇到任何问题，请查阅本手册相关条目或者访问思翼科技官方网站（）上与本系统相关的专题页面。

您也可以直接电话咨询思翼科技售后服务热线（4008382918）或邮件询问技术支持邮箱（****************）。

目录1阅读提示 (1)1.1标识符号的含义 (1)1.2飞行安全 (1)1.3携带、保管、废弃的注意事项 (3)2产品介绍 (4)2.1开关、接口定义 (4)2.2技术参数 (5)2.3LED指示灯定义 (6)3使用前 (7)3.1正确放置设备天线 (7)3.2对频 (8)4固件与波特率切换 (9)5数据输出（连接地面站） (13)6关于保修 (14)1阅读提示1.1标识符号的含义本说明书中，如出现以下符号，表示这部分内容需要特别留意：危险若忽略此操作，会有很大概率对使用者或他人造成人身伤害警告若忽略此操作，有可能会对使用者或他人造成人身伤害注意若忽略此操作，有可能会对使用者或他人造成经济损失禁止事项必须执行注释1.2飞行安全数传电台系统为专业应用场景设计制造，需要操作人员具备一定的基本技能，请务必小心使用。

任何针对本产品的不安全、不负责任的操作都有可能造成产品损坏，引起使用者或他人的经济损失甚至人身伤害。

未成年人使用本产品时须有专业人士在场监督指导。

未经思翼科技允许，禁止擅自拆卸或改装本产品。

针对本产品的安全使用和维护方法，在本手册中均有列出。

请在使用前仔细阅读本手册，严格按照其指示操作并参考注意事项，以防因不当操作造成意外。

为了共同维护飞行安全并让您更好地发挥本产品的特性，请留意以下事项:禁止使用数传电台在人群密集的地方（广场、公园等），障碍物较多的地方（街道、停车场等），有强磁场或信号干扰源的地方（高压线、高铁沿线、雷达站等）或其他可能引起经济损失乃至人身伤害的区域操控飞行器。

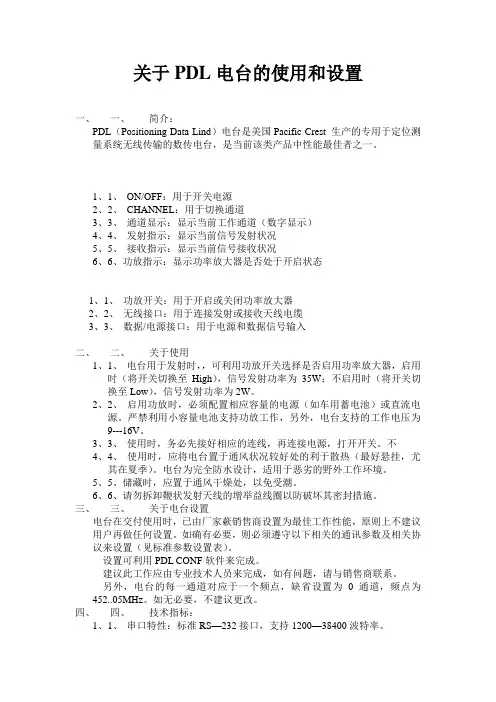

关于PDL电台的使用和设置一、一、简介：PDL（Positioning Data Lind）电台是美国Pacific Crest 生产的专用于定位测量系统无线传输的数传电台，是当前该类产品中性能最佳者之一。

1、1、ON/OFF：用于开关电源2、2、CHANNEL：用于切换通道3、3、通道显示：显示当前工作通道（数字显示）4、4、发射指示：显示当前信号发射状况5、5、接收指示：显示当前信号接收状况6、6、功放指示：显示功率放大器是否处于开启状态1、1、功放开关：用于开启或关闭功率放大器2、2、无线接口：用于连接发射或接收天线电缆3、3、数据/电源接口：用于电源和数据信号输入二、二、关于使用1、1、电台用于发射时，，可利用功放开关选择是否启用功率放大器，启用时（将开关切换至High），信号发射功率为35W；不启用时（将开关切换至Low），信号发射功率为2W。

2、2、启用功放时，必须配置相应容量的电源（如车用蓄电池）或直流电源。

严禁利用小容量电池支持功放工作，另外，电台支持的工作电压为9---16V。

3、3、使用时，务必先接好相应的连线，再连接电源，打开开关。

不4、4、使用时，应将电台置于通风状况较好处的利于散热（最好悬挂，尤其在夏季）。

电台为完全防水设计，适用于恶劣的野外工作环境。

5、5、储藏时，应置于通风干燥处，以免受潮。

6、6、请勿拆卸鞭状发射天线的增举益线圈以防破坏其密封措施。

三、三、关于电台设置电台在交付使用时，已由厂家蔌销售商设置为最佳工作性能，原则上不建议用户再做任何设置。

如确有必要，则必须遵守以下相关的通讯参数及相关协议来设置（见标准参数设置表）。

设置可利用PDL CONF软件来完成。

建议此工作应由专业技术人员来完成，如有问题，请与销售商联系。

另外，电台的每一通道对应于一个频点，缺省设置为0通道，频点为452..05MHz。

如无必要，不建议更改。

四、四、技术指标：1、1、串口特性：标准RS—232接口，支持1200—38400波特率。

目录第一章产品介绍 (2)1.1 产品简介 (2)1.2 功能特点 (2)第二章快速入门 (3)第三章安装尺寸 (4)3.1 接口及指示 (4)第四章接口定义 (5)4.1 电源接口说明 (5)4.2 RS232接口定义 (5)4.3 RS485接口定义 (5)第五章技术指标 (6)5.1 型号规格 (6)5.2 通用规格参数 (6)5.3 频率范围及信道数 (6)5.4 发射功率等级 (6)5.5 空中速率等级 (7)5.6电流参数 (7)5.7 收发长度及分包方式 (7)第六章功能详解 (7)6.1 定点发射（16进制） (7)6.2 广播发射（16进制） (8)6.3 广播地址 (8)6.4 监听地址 (9)第七章工作模式 (10)7.1 一般模式 (10)7.2 配置模式 (10)第八章寄存器读写控制 (11)8.1 指令格式 (11)8.2 寄存器描述 (11)8.3 出厂默认参数 (14)第九章中继组网模式使用 (15)第十章上位机配置说明 (16)第十一章相关产品 (17)第十二章实际应用领域 (18)第十三章使用注意事项 (19)重要声明 (20)关于我们 (20)第一章产品介绍1.1 产品简介E90-DTU(400SL44) 是真正的高品质工业级无线数传电台，电台采用LORA扩频技术，其强大的抗干扰能力，让无线通信在工业现场更加稳定可靠。

它具有多种传输方式，工作在(410.125～493.125MHz）频段（默认 433.125MHz），电台提供透明RS232/RS485接口。

LoRa 直序扩频技术将带来更远的通讯距离，且具有抗干扰能力强的优势。

模块具有软件 FEC 前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。

在没有 FEC 的情况下，这种数据包只能被丢弃。

电台具有数据加密功能，电台在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义；支持分包长度设定，支持不同的实时性和数据包。

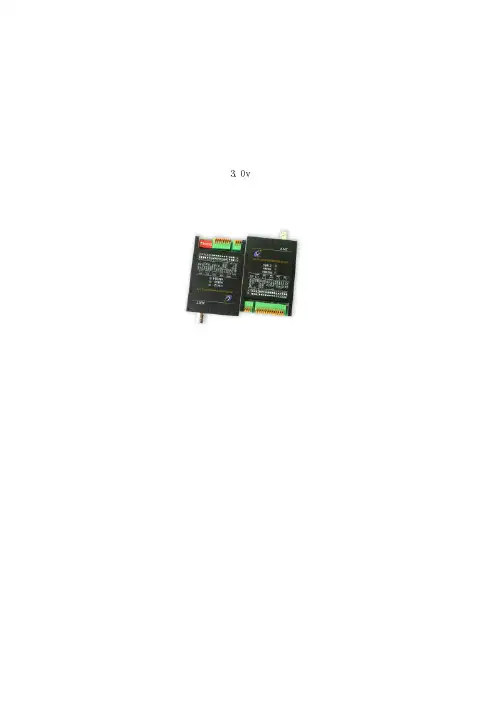

ＨＡＣ－ＨＭ系列　无线数传电台　使用手册　３．０ｖ　深圳市华奥通通信技术有限公司　目 录　一．HAC-HM系列无线数传电台特点 ２　二．HAC-HM系列无线数传电台的应用 ２　三．HAC-HM系列无线数传电台的使用方法 ３　四．HAC-HM系列无线数传电台组网应用 ９　五．HAC-HM系列无线数传电台技术指标 ９　六．HAC-HM系列无线数传电台配件选购１０七．HAC-HM系列无线数传电台型号说明１１　深圳市华奥通通信技术有限公司　深圳市福田区车公庙海松大厦Ａ座１９０３ ＴＥＬ：＋８６－７５５－２３９８１０７８，１３３１６８６４５６７　ＦＡＸ：　＋８６－７５５－２３９８１００７　Ｅ－ＭＡＩＬ：ｗｅｂｍａｓｔｅｒ＠ｒｆ－ｍｏｄｕｌｅ－ｃｈｉｎａ．ｃｏｍ ｗｗｗ．ｒｆ－ｍｏｄｕｌｅ－ｃｈｉｎａ．ｃｏｍ 一．ＨＡＣ－ＨＭ系列无线数传电台的特点1.大功率发射，发射功率分为2W和5W可调。

2.载频频率429~437MHz。

3.高接收灵敏度：最高灵敏度可达-120dBm/1200bps。

4.高抗干扰能力和低误码率。

基于GFSK的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰的能力，在信道误码率为10-2时，可得到实际误码率10-5~10-6。

5.传输距离远。

视距情况下，５Ｗ电台１０ｄＢｉ天线放置位置＞１０米，可靠传输距离可达２０Ｋｍ以上　（ＢＥＲ＝１０－３／１２００ｂｐｓ）　。

　6.工业级由于采用高品质器件和高稳定度晶体，工作温度范围可达：-40℃~+80℃。

7.透明的数据传输。

提供透明的数据接口，能适应任何标准的用户协议。

自动过滤掉噪声产生的假数据(所收即所发)。

8.多信道。

HAC-HM标准配置提供8个信道，如果用户需要，可订购指定频点并可扩展到16/32信道，满足用户多种通信组合方式。

9.三种接口方式(TTL、RS-232、RS-485)。

10.大的数据缓冲区。

传输速率为1200~38400bps，格式为8N1/8E1用户自定义。

E95-DTU(433L30-485)目录一、产品概况 (2)1.1产品简介 (2)1.2功能特点 (2)1.3快速入门 (3)1.4各部说明 (5)1.5安装尺寸 (6)二、接口定义 (6)2.1电源接口说明 (6)2.2通信接口说明 (7)三、技术指标 (7)3.1型号规格 (7)3.2通用规格参数 (7)3.3频率范围及信道数 (8)3.4发射功率等级 (8)3.5空中速率等级 (8)3.6电流参数 (8)3.7收发长度及分包方式 (9)四、功能详解 (9)4.1定点发射（16进制） (9)4.2广播发射（16进制） (10)4.3广播地址 (10)4.4监听地址 (10)五、工作模式 (10)5.1透传模式(模式0) (11)5.2唤醒模式(模式1) (11)5.3省电模式(模式2) (11)5.4配置模式(模式3) (11)六、上位机配置说明 (12)七、对电台进行编程 (13)八、在测试及实际应用中的连接示意图 (13)九、相关产品 (14)十、实际应用领域 (14)十一、使用注意事项 (15)十二、重要声明 (16)修订历史 (16)关于我们......................................................................................................................................错误！未定义书签。

一、产品概况1.1产品简介E95-DTU(433L30-485)是采用军工级LoRa调制技术的无线数传电台，具有多种传输方式，工作在(410~441MHz）频段（默认433MHz），电台提供透明RS485接口，采用塑料壳体，导轨式安装结构，支持8～28V电压输入。

LoRa扩频技术将带来更远的通讯距离。

无线数传电台作为一种通讯媒介，与光纤、微波、明线一样，有一定的适用范围：它提供某些特殊条件下专网中监控信号的实时、可靠的数据传输，具有成本低、安装维护方便、绕射能力强、组网结构灵活、覆盖范围远的特点，适合点多而分散、地理环境复杂等场合，可与PLC，RTU，雨量计、液位计等数据终端相连接。

zigbee数传电台快速建立zigbee网络的入门教程
为了让用户能快速熟悉基于zigbee3.0技术的zigbee数传电台，本文将引导用户结合上位机进行经过简单配置搭建一个ZigBee网络，包括节点类型配置、PANID设置、信道设置、发射功率设置。

1、快速入门建立一个ZigBee网络
结合上位机软件快速简单的建立一个ZigBee网络，具体步骤如下：
（1）将电台连接电脑，打开上位机软件“亿佰特ZigBee3.0上位机”，选择设备类型，选择串口号，选择串口波特率（默认115200kbps），点击打开串口。

（2）模组出厂为HEX指令配置模式，E180-DTU如果处于AT指令模式，需要切换至HEX指令模式，点击“读取参数”，消息框提示“读取参数成功”，主要的网络参数包括：长地址，电台类型默认为协调器（如果不是请设置成协调器），网络状态是"not have"（如果不是需要退出网络或恢复出厂）。

如果读取参数无效，有可能模组当前为传输模式，需要点击“进入配置模式”，消息框提示“进入配置状态成功”。

（3）点击“开始配网”，协调建立一个开放网络，协调器新建网络后会持续180秒开放网络，LINK灯1Hz闪烁，路由器和终端可以在这个时间内加入网络。

电话：400-860-5038KYL-360D 无线数据语音传输电台使用说明书深圳市科易连通讯设备有限公司尊敬的客户：您好！感谢您使用科易连产品，为了更好更快更有效的使用本产品，请在使用前认真仔细地阅读本说明书。

我公司产品使用方便、功能丰富、接口简单能满足客户多方位的需求。

一、360D概述360D无线数传电台，是一种远距离无线数据传输产品，它体积小，金属外壳，屏蔽性能好，抗干扰性强，内部采用集成功放，TCXO等高可靠性器件，内置看门狗，产品的稳定性及可靠性极高。

半双功的通讯方式，能方便为用户提供双向的数据信号传输、检测和控制。

收发时间小于50mS，适时性强。

适合用于无线数据采集、工业控制、油田测控、水纹监测等重要领域。

二、360D功能特点1．功率及灵敏度射频输出功率大于5W，高接收灵敏度-120dbm(1200bps)-117dbm(2400bps)。

2.多个工作频段，满足用户多方面需求载频频率220-240MHz，450-470MHz，。

3．传输距离远12Km(BER=10-5@1200bps，大吸盘天线，开阔地)；4．高速无线通讯和大的数据缓冲区。

空中速率大于或等于串口速率时可连续传输无限大的数据，空中速率小于或等于串口速率时，缓冲区暂存后转输。

5．数据启动发送，透明传输，方便用户使用。

电台收到需要发送的数据后，自动启动发射，无需用户进行收发控制。

6．低功耗接收电流<60mA，发射电流<1.5A，休眠时电流<1mA。

7．高可靠性，体积小、重量轻。

铝合金屏蔽外壳，小体积：96mm×60mm×21.5mm(不包括天线接头，支架)。

电话：400-860-5038电话：400-860-5038三、360D 使用方法1、接口示意图VCC(+12V)GND91360D 接口示意图2、360D 信号接口定义：360D 提供TTL 、RS232、RS485接口方式之一，用户选购时需根据自己的需要指定接口方式。

ZT-868/A嵌入式无线数传电台使用说明深圳市振通科技有限公司电话: (755)29994346、29994392传真: (755)29994384 邮政编码：518101地址: 深圳市宝安三区龙井路1号东江豪苑20F/C2；E-mail:*************深圳市振通科技有限公司是专门从事无线通讯产品开发的高科技公司，研制生产的ZT系列模块式无线数传模块采用先进的频率合成技术，CPU锁相环控制，配合调制解调器，可提供语音或数据信号的透明传输，能适应各种点对点、点对多点的无线数据通信方式，具有收发一体、安装方便、使用简单、性价比高、稳定可靠等特点，广泛用于各种数据的远程采集、控制系统之中，是一般有线系统的更新换代产品。

特点：z传输速率：1200bps、2400bps、4800bpsz语音或数据兼容的透明信号传输z频段范围150MHz、230MHz、350MHz、450MHzz可设置256个频点，每个频点间隔25KHZ（标准）z接收、发送一体，数字模拟信号皆可发送、切换迅速z空中收发频率既可同频，也可异频z双锁相环、双VCO结构、高稳定度z内部采用进口功放模块，发射功率可调（0.5～5W）z接口采用标准TTL、RS232（或485）电平，可以直连单片机或个人电脑 z可手动设置频率（内置频）或电脑写频z SMT工艺、不锈钢外壳、体积小巧、安装方便、可外接散热片z自带TNC天线接口，可直连天线发射z指标符合国家标准应用领域工业自动化控制、电力调度、水利工程施工、大型建筑工地、采油输油测控、油井水井计量、水情水文监测、气象资料传输、环保监测设备、地震监视网络、慢速图象传输、仓储货柜管理、商场超市理货、林业防护设施、城市公交营运，高速公路管理、调度控制、集群通讯、智能大厦、无线信标、江河航运、地质勘探、交通运输、移动定位、军事训练、公安报警、医疗监护、公用设施、自动抄表、遥控遥测、游戏娱乐及日常生活等各领域。

数传电台使用方法
《数传电台使用方法》
一、安装
1、检查数传电台外观，确认包装完整；
2、拆开包装，取出数传电台，检查电台质量；
3、安装台架，调整收发器高度，调整天线架高度；
4、将收发器和天线安装到天线架上；
5、将电源线，控制线和信号线连接安装好；
6、每次操作前，应检查收发器，天线，电源线，控制线和信号线的安装情况，确保安装准确无误。

二、调试
1、插入电源，打开开关，电台准备就绪；
2、调整台内设置，确定台内参数；
3、调试台外参数，确定工作模式；
4、调试信号灵敏度和误码率；
5、调试穿墙情况，确定传输距离；
6、确定电台运行数据，检查功能正常。

三、操作
1、打开收发器开关，电台准备就绪；
2、接收信号，在控制台手动选择载频频率；
3、当读到数据后，可进行信息录入，信息查询等操作；
4、当从数传电台发出信号时，同样需要先将频率调节到预定的
频率；
5、开启发射模式，发射数据，等待接收端确认；
6、关闭发射，关闭收发器，完成操作。

目录功能特点 (3)1. 快速入门 (3)1.1. 端口连接 (3)1.2. 简单使用 (4)2. 产品介绍 (6)2.1. 基本参数 (6)2.2. 尺寸、接口描述 (7)2.3. 指令复位描述 (8)3. Modbus (8)3.1. Modbus地址表 (8)3.2. Modbus地址表 (9)3.3. RS485串口波特率码值表 (9)3.4. RS485串口校验位码值表 (10)3.5. 通过上位机配置参数 (10)4. 产品功能 (10)4.1. 模式选择 (10)4.2. IO基本功能 (10)4.3. IO特色功能 (12)重要声明 (14)修订历史 (14)功能特点●支持4路数字量隔离输入，默认干接点；●支持4路继电器输出，支持3A 30VDC、3A 250VAC；●采用Modbus RTU协议数据处理；●支持指令复位，上电后3s内向485串口发送AT+RESTORE\r\n指令后，Modbus设备地址、RS485串口波特率和校验位恢复出厂设置；●支持脉冲计数，可配置为上升沿计数，下降沿计数，电平计数方式●硬件看门狗，具有高度的可靠性；●3个指示灯显示工作状态；●电源具有良好的过流、过压、防反接等功能;●宽电压输入8V-28V，推荐使用12V或24V.1.快速入门本章是针对E831-RTU(4040R-485)系列产品的快速入门介绍，建议用户系统的阅读本章并按照指示操作一遍，将会对模块产品有一个系统的认识，用户也可以根据需要选择你感兴趣的章节阅读。

针对特定的细节和说明，请参考后续章节。

1.1.端口连接1.1.1.RS485连接注：485总线高频信号传输时，信号波长相对传输线较短，信号在传输线终端会形成反射波，干扰原信号，所以需要在传输线末端加终端电阻，使信号到达传输线末端后不反射。

终端电阻应该与通讯电缆的阻抗相同，典型值为120欧姆.其作用是匹配总线阻抗，提高数据通信的抗干扰性及可靠行。

工业级无线数传电台E610-DTU20/30dBm用户使用说明书目录免责申明和版权公告 (3)一、产品介绍 (4)1.1产品简介 (4)1.2功能特点 (4)二、快速入门 (5)三、安装尺寸 (7)3.1各部说明 (7)3.2安装尺寸 (8)四、接口定义 (8)4.1电源接口说明 (8)4.2RS232接口定义 (9)4.3RS485接口定义 (9)五、技术指标 (9)5.1型号规格 (9)5.2通用规格参数 (10)5.3频率范围及信道数 (10)5.4发射功率等级 (10)5.5空中速率 (11)5.6电流参数 (11)5.7收发长度及分包方式 (11)六、工作模式 (12)6.1连续传输模式（模式0） (12)6.2一般传输模式（模式1） (13)6.3用户配置模式（模式2） (13)6.4保留模式（模式3） (14)七、寄存器读写控制 (14)7.1指令格式 (14)7.2寄存器描述 (15)7.3出厂默认参数 (17)八、中继组网模式使用 (17)九、对电台进行编程 (19)9.1示意图 (19)9.2配置软件详解 (20)十、固件升级 (21)十一、在测试及实际应用中的连接示意图 (21)十二、相关产品 (22)十三、实际应用领域 (23)十四、使用注意事项 (23)十五、修订历史 (24)免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。

文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。

本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。

本文档在此未以禁止反言或其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。

文中所得测试数据均为亿佰特实验室测试所得，实际结果可能略有差异。

文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。

高速连续传输型433M无线数传电台快速应用及编程连接教程E95-DTU(433C20-485)-V2.0和E95-DTU(433C30-485)-V2.0型号数传电台是高速连续传输型433M无线数传模组的数传电台，内置高性能单片机与无线收发芯片。

工作在410至441MHz频段(默认433MHz),发射功率20/30dBm。

主要功能为模组在连续传输模式时，可以在不同串口波特率下执行连续不间断传输，且接收端数据输出延迟较低，适合需要快速传输较大数据量场景。

数传电台快速入门应用流程需要准备两台E95-DTU(433Cxx-485)-V2.0及t天线、连接线等通信设备，如下图所示：首先给数传电台安装天线，然后安装电源，用户使用电源适配器供电；使用USB转RS485/RS232或者其他方式使得电脑与数传电台相连；启动两个串口调试助手，选择串口波特率为9600bps(默认)、校验方式为8N1，即可实现串口透传；若客户需要切换工作模式，可通过Mode按键控制，切换不同工作模式（M0指示灯、M1指示灯）。

长按一次Mode键1ms后松开即为切换一次模式，模式切换详情见下表所示:注：电台具有掉电保存模式功能（出厂默认设置为透传模式），用户需要按照M1、M0 指示灯切换相应模式（立即生效）。

产品引脚定义对数传电台进行编程1、编程连接示意图1. 编程只能在特定工作模式下（见上表）进行，编程失败时请确认电台工作模式是否正确。

2. 若无需复杂编程打开E95(433Cxx-485)-V2.0 配置软件，即可修改相关参数即可。

2、配置软件详解下图为E95-DTU 配置上位机显示界面，用户可通过M0、M1 切换为配置模式，在上位机进行参数快速配置和读取。

注：1.在配置上位机中，电台地址、频率信道、网络ID、密钥均为十进制显示模式；其中各参数取值范围：网络地址：0～65535频率信道：0～83网络ID：0～255密钥：0～655352.用户在使用上位机配置中继模式时，需要特别注意，由于在上位机中，各参数为十进制显示模式，所以电台地址和网络ID 填写时需要通过转换进制；如发射端 A 输入的网络ID 为02，接收端 B 输入的网络ID 为10，则中继端R 设置电台地址时，将十六进制数值0X020A 转换为十进制数值522 作为中继端R 填入的电台地址；即此时中继端R 需要填入的电台地址值为522。

KYL-668无线数传电台使用说明书深圳市科易连通讯设备有限公司电话：400-860-5038尊敬的客户：您好！感谢您使用科易连产品，为了更好更快更有效的使用本产品，请在使用前认真仔细地阅读本说明书。

无论用户在设备选型期间或在数传电台应用开发的过程中，科易连公司承诺提供全方位的售前、售后技术支持。

用户购买产品之日起科易连公司提供一年保修，终生维护的售后服务。

另外，本公司还可为客户订购开关电源、避雷器和各类天线等配套设备。

一、KYL-668概述深圳市科易连通讯设备有限公司专业生产无线通信产品，KYL-668采用先进的频率合成技术，CPU锁相环控制，配合调制解调器，可提供语音或数据信号的透明传输，能适应各种点对点、点对多点的无线数据通信方式，具有发射功率大、传输距离远、收发一体、安装方便、使用简单、性价比高、低误码率、稳定可靠等特点，应用于远程数据传输及语音对讲系统之中，是一般有线系统的更新换代产品。

具体的应用领域有：船舶、城市交通、出租车对讲系统、工业自动化控制、电力调度、水利工程监控、铁路采集信号传输、采油输油测控、油井水井计量、水情水文监测、气象资料传输、环保监测设备、仓储货柜管理、商场超市理货、林业防护设施、无线信标、江河航运、地质勘探、GPS定位信息、军事训练、公安报警、医疗监护、遥控遥测等自动化控制领域。

二、KYL-668功能特点1.发射功率内部采用进口功放模块，发射功率25W可调，体积108mm×128mm×28mm。

2.ISM频段工作频率，无需申请频点载频频率150/230/450MHz等载频，可存储多达256个频道。

3.高抗干扰能力和低误码率基于MSK的调制方式，采用高效通信协议，在信道误码率为10-2时，可得到实际误码率10-5～10-6。

4.可传输语音或数据信号，作为无线车载对讲电台使用。

电话：400-860-50385.透明的数据传输。

提供透明的数据接口，能适应任何标准或非标准的用户协议。
