聚四氟乙烯生产工艺及应用.

书山有路勤为径，学海无涯苦作舟
聚四氟乙烯烧结成型的制备工艺
对聚四氟乙烯(PTFE) 进行了压制试验和烧结试验, 讨论了成型压力与试件的致密度、压缩强度以及压缩模量之间的关系, 且对不同烧结工艺下试件的压缩强度进行了分析, 得到较合适的成型压力和烧结工艺。

结果表明:PTFE 材料的压缩强度随压制压力的升高而减小, 压缩模量随压制压力的升高而增加; PTFE 的成型压力为27.5 MPa ,烧结温度380 ℃, 保温时间4 h。

聚四氟乙烯( PTFE) 是一种性能优异的工程塑料。

PTFE 优良的耐腐蚀性、耐高低温性、耐老化性、低摩擦性、介电性、不粘性、生理惰性, 使它在化工、机械、电气、建筑、医疗等众多领域成为不可缺少的特种材料。

PTFE 虽然是热塑性树脂, 但由于其具有极高的熔融粘度(1010～1011 Pa-s) , 难以用标准的热塑性塑料的方法对其进行加工成型, 只能采用类似粉末冶金的冷压与烧结相结合的加工方法。

该成型方法中最关键的是确定冷压成型压力和烧结工艺条
件。

本实验通过压制试验和烧结试验,制备出不同压制压力和不同烧结工艺条件
下的PTFE 试件, 并对其压件致密度、压缩强度和压缩模量进行了研究, 得到了较合适的制备工艺。

1、实验方法
1.1、原料及设备
聚四氟乙烯(PTFE):JF-4TM, 悬浮细粉, 浙江巨圣氟化学有限公司。

电液伺服材料试验机: Letry-100 型, 西安力创试验机公司; 烧结炉: SX- 25212S 型, 天津通达实验炉厂; 电涡流位移传感器: ST-1208 型, 北京桑拓应用技术研究所。

1.2、PTFE 的烧结成型。

聚四氟乙烯及电线挤出工艺聚四氟乙烯及电线挤出工艺目录第一节聚四氟乙烯材料介绍1聚四氟乙烯：2聚四氟乙烯的种类及用途3聚四氟乙烯的结构特点4聚四氟乙烯的性能4.1物理性能4.2聚四氟乙烯电绝缘性能4.2.1PTFE绝缘电线的电特性4.2.1.1不同频率下的介电常数4.2.1.2不同频率下的介质损耗4.2.1.3绝缘电阻4.2.1.4击穿场强4.2.1.5抗电弧能力4.3耐热性4.4耐化学稳定性4.5力学性能4.6耐湿性和耐水性4.7耐气候性4.8耐辐照性4.9其他性能5聚四氟乙烯在电线电缆中应用第二节聚四氟乙烯绝缘电线挤出材料选用1原材料的选择1.1聚四氟乙烯树脂粉1.2助推剂1.3着色剂1.3.1糊状着色剂1.3.2.粉状着色剂2.原材料的保管和处理第三节聚四氟乙烯绝缘电线挤出工艺流程1.工艺流程图2工序2.1工序一：过筛与计量2.2工序二：混合2.3工序三：熟化2.4工序四：预压2.5工序五：推挤绝缘2.5.1挤压装置：2.5.2模具2.5.2.1阳模2.5.2.2阴模2.5.3推机绝缘2.6工序六：烘干，烧结，冷却2.6.1烘干2.6.2烧结2.6.3冷却2.6.4温度曲线2.7主要工艺参数示例2.8聚四氟乙烯绝缘电线常出现的质量问题及解决方法第四节安全注意事项及劳动纪律1材料使用安全规定2劳动纪律及安全生产规定聚四氟乙烯及电线挤出工艺简介第一节聚四氟乙烯材料介绍1聚四氟乙烯：聚四氟乙烯简称F-4,英文名称Polyterafluoroethylene(PTFE 或TFE),是一种工程材料，它具有其他各种工程塑料的特点,而其优异性能是其他各种工程塑料所不可比拟的;它的广泛的频率范围及高低温使用范围、优异的化学稳定性,高的电绝缘性,突出的表面不粘性,良好的润滑以及耐大气老化性能,使聚四氟乙烯在解决工业各部门的有关技术中,属于其他塑料之上.2聚四氟乙烯的种类及用途聚四氟乙烯按聚合方法的不同,分为悬浮聚四氟乙烯和分散聚四氟乙烯两大类.悬浮聚四氟乙烯树脂系白色粉末,颗粒较大,经适当的后处理,可得到不同颗粒度的粉末.这种粉状树脂用于模压,压延加工成型，而不直接用于电线电缆的生产。

聚四氟乙烯拉伸微孔膜的制备、结构与性能一、本文概述聚四氟乙烯（PTFE）拉伸微孔膜是一种具有优异物理化学性能的高分子材料，广泛应用于过滤、分离、透气、防水等领域。

本文旨在探讨聚四氟乙烯拉伸微孔膜的制备过程、微观结构以及性能特点，以期为相关研究和应用领域提供理论支持和实践指导。

本文将详细介绍聚四氟乙烯拉伸微孔膜的制备工艺，包括原料选择、配方设计、加工工艺等关键步骤。

通过对制备过程的研究，旨在优化工艺参数，提高膜材料的综合性能。

本文将深入探究聚四氟乙烯拉伸微孔膜的微观结构，利用扫描电子显微镜（SEM）、透射电子显微镜（TEM）等表征手段，观察膜材料的孔径分布、孔形貌以及内部结构特征。

通过对微观结构的分析，揭示膜材料的形成机理和性能影响因素。

本文将系统评价聚四氟乙烯拉伸微孔膜的性能特点，包括透气性、防水性、力学性能、热稳定性等。

通过与其他材料的比较，凸显聚四氟乙烯拉伸微孔膜在特定应用领域中的优势和潜力。

本文将围绕聚四氟乙烯拉伸微孔膜的制备、结构与性能展开全面而深入的研究，旨在为相关领域的理论研究和实际应用提供有益的参考和借鉴。

二、聚四氟乙烯拉伸微孔膜的制备方法聚四氟乙烯（PTFE）拉伸微孔膜的制备过程通常包括原料准备、熔融挤出、拉伸和热处理等步骤。

将聚四氟乙烯粉末进行预处理，如干燥和筛分，以去除水分和杂质，确保原料的纯净度和稳定性。

然后，将处理后的聚四氟乙烯粉末加入挤出机中，在高温下熔融挤出成薄膜。

在熔融挤出过程中，需要精确控制温度、压力和挤出速度等参数，以保证薄膜的均匀性和稳定性。

同时，还需要根据所需的膜厚和拉伸比，选择合适的模具和挤出条件。

接下来，将挤出的薄膜进行拉伸处理。

拉伸是制备聚四氟乙烯拉伸微孔膜的关键步骤，通常采用单向或双向拉伸的方式。

在拉伸过程中，薄膜中的高分子链会发生取向和重排，形成有序的微观结构。

拉伸后的薄膜需要进行热处理，以消除内部应力，提高稳定性。

热处理温度和时间对膜的性能有重要影响，需要根据具体的应用需求进行优化。

聚四氟乙烯纤维（PTFE）开发生产方案一、实施背景随着科技的飞速发展，材料科学在各领域的应用越来越广泛。

其中，聚四氟乙烯（PTFE）纤维作为一种高性能工程塑料，具有优异的耐化学腐蚀性、低摩擦系数、高耐热性等特点，在石油、化工、电子、建筑等领域有广阔的应用前景。

然而，国内PTFE纤维的生产技术尚不成熟，大部分依赖进口，这为我国产业发展带来了一定压力。

因此，开展聚四氟乙烯纤维的开发生产研究，对提升我国高分子材料领域的技术水平具有重要意义。

二、工作原理PTFE纤维的生产主要涉及以下几个步骤：1.树脂制备：通过悬浮聚合等方法制备PTFE树脂。

2.纺丝：将PTFE树脂溶解在适当的溶剂中，然后通过喷丝板纺成细丝。

3.拉伸：在一定温度和张力下，对PTFE丝进行拉伸，增加其取向度和结晶度。

4.热处理：在高温下对PTFE纤维进行热处理，提高其热稳定性。

5.后处理：进行脱脂、洗涤、上油等后处理，以获得具有优异性能的PTFE纤维。

三、实施计划步骤1.技术调研：收集国内外关于PTFE纤维的生产、应用和技术研究资料，分析现有技术的优缺点。

2.实验设备准备：购置实验所需的纺丝机、热处理设备等，并进行调试。

3.树脂制备与纺丝实验：根据前期调研结果，尝试不同的悬浮聚合方法和溶剂体系，优化纺丝工艺参数。

4.拉伸与热处理实验：研究不同温度和张力对PTFE纤维性能的影响，优化热处理条件。

5.后处理实验：研究不同后处理方法对PTFE纤维性能的影响，优化后处理条件。

6.性能检测：对所制备的PTFE纤维进行各项性能指标检测，如耐化学腐蚀性、低摩擦系数、高耐热性等。

7.应用研究：将所制备的PTFE纤维应用到实际场景中，评估其使用性能。

8.工业化试验：根据前期实验结果，制定工业化生产方案，进行中试生产。

9.工业化推广：将工业化生产方案推广至大型生产企业，实现规模化生产。

四、适用范围本方案适用于石油、化工、电子、建筑等领域中需要使用PTFE 纤维的场合。

聚四氟乙烯涂层制备方法
1．原料：
聚四氟乙烯粉末（上海有机氟材料研究所，中国科学院上海有机研究所，大连）。

（1）聚四氟乙烯乳液：（上海有机氟材料研究所，中国科学院上海有机研究所，）浓度60%
40%（其余为水）=100元/Kg
2．涂层制造工艺：
（1）金属表面去油、打毛。

（增强粘接力）
（2）用喷涂或刷涂将聚四氟乙烯乳液涂到金属表面，送致烘箱烘干（不能流淌，80°C下烘干，防止起泡）根据要求可反复涂烘干，
直到要求厚度，待水份蒸发干后，送致高温炉380~~410°C烧
结，烧结时间和温度控制根据情况来定。

（3）质量检查：粘接强度，疏水性能，耐温，耐腐蚀性能。

3．聚偏氟二乙烯涂层制备方法：
（1）聚偏氟二乙烯粉料（上海有机氟材料研究所，100元/Kg）
（2）二甲基乙酰胺（化学试剂商店）
N—2—甲基叱咯烷酮（化学试剂商店）
（3）涂液制造：
用重量比浓度制备涂液，5%-—15%左右偏氟二乙烯加入到二甲基乙酰胺或N—2—甲基叱咯烷酮中溶解，（先溶胀后溶解）如溶解慢，可稍加热（70—80°C），并搅拌，溶解大约需几个小时以上。

（中间绝不能将水与料液接触）。

配好料液为微黄透明液，涂液静止放置脱泡，待用（瓶口密封盖紧）。

4．涂层制造工艺：
（1）金属表面去油、打毛。

（2）用喷涂或刷涂将料液涂致金属表面，再加热烘烤（80—100°C），根据要求可反复涂烘干，直到要求厚度，
（3）再在120—150°C（可用烘箱）加热烘烤，仔细观察表面是否形成坚固，疏水保护层。

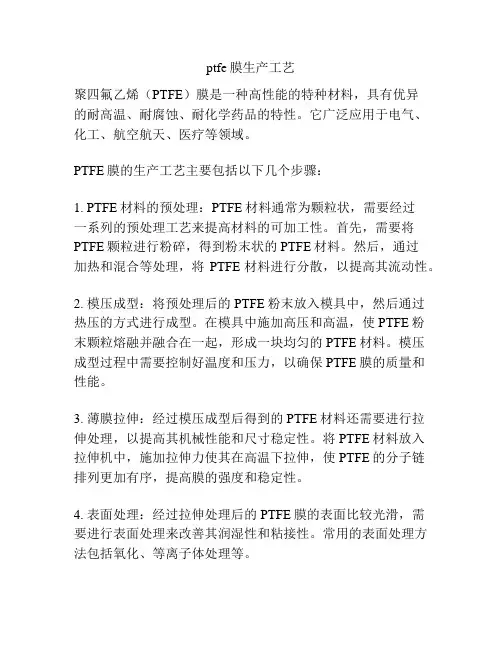

ptfe膜生产工艺聚四氟乙烯（PTFE）膜是一种高性能的特种材料，具有优异的耐高温、耐腐蚀、耐化学药品的特性。

它广泛应用于电气、化工、航空航天、医疗等领域。

PTFE膜的生产工艺主要包括以下几个步骤：1. PTFE材料的预处理：PTFE材料通常为颗粒状，需要经过一系列的预处理工艺来提高材料的可加工性。

首先，需要将PTFE颗粒进行粉碎，得到粉末状的PTFE材料。

然后，通过加热和混合等处理，将PTFE材料进行分散，以提高其流动性。

2. 模压成型：将预处理后的PTFE粉末放入模具中，然后通过热压的方式进行成型。

在模具中施加高压和高温，使PTFE粉末颗粒熔融并融合在一起，形成一块均匀的PTFE材料。

模压成型过程中需要控制好温度和压力，以确保PTFE膜的质量和性能。

3. 薄膜拉伸：经过模压成型后得到的PTFE材料还需要进行拉伸处理，以提高其机械性能和尺寸稳定性。

将PTFE材料放入拉伸机中，施加拉伸力使其在高温下拉伸，使PTFE的分子链排列更加有序，提高膜的强度和稳定性。

4. 表面处理：经过拉伸处理后的PTFE膜的表面比较光滑，需要进行表面处理来改善其润湿性和粘接性。

常用的表面处理方法包括氧化、等离子体处理等。

5. 后处理：经过表面处理后的PTFE膜还需要进行后处理，以去除可能残留的有害物质，例如未完全反应的单体、溶剂等。

常见的后处理方法包括烘干、洗涤等。

6. 检测和包装：最后，对PTFE膜进行检测，检查其质量和性能是否符合要求。

合格的PTFE膜经过检测后，进行包装，以确保膜的质量不受污染和损坏。

总结起来，PTFE膜的生产工艺包括预处理、模压成型、薄膜拉伸、表面处理、后处理、检测和包装等步骤。

每一步都需要严格控制温度、压力和处理时间等参数，以确保最终产品的质量和性能达到要求。

PTFE线缆生产知识1、PTFE的挤出工艺PTFE的挤出工艺比较特殊。

原料过筛→准备润滑剂→混料→老化→预成型→挤出→蒸发→烧结→成品工艺过程聚四氟乙烯是一种结晶性高分子化合物，它是一种热塑性塑料，但是聚四氟乙烯是不能用加热熔融方法加工的，因而不能用热塑性塑料的加工工艺方法来加工，即不能用螺杆挤出，聚四氟乙烯料粉在受到剪切力的作用下易于成纤维状的特点，现利用这一性质进行挤出成型，也称糊状挤出，为了获得均匀的成纤，所以加入润滑剂——溶剂汽油或石油醚，压毛坯，然后挤出，挤出后再除去润滑剂，并通过烘干烧结，使之成为机械性强韧的电线。

加工方法①料粉的处理料粉性质：因易成纤，应避免使用铲子。

储藏温度：低于16℃，温度高容易结团，不易成纤。

温度：应注意温度变化，空气中的潮气在粉料上凝结。

筛粉：工作场所应清洁、防静电，容器、磨具要清洁。

②润滑剂的混合（国内用60-90℃石油醚或90-120℃石油醚）润滑剂应低于烧结温度下完全蒸发。

挥发后无残留物。

通常使用的润滑剂的沸点为120-150℃。

特别推荐：ESSO化学公司ISOparE、G；shell公司VM＆Naphtha.混料，将过筛的树脂按比例和润滑剂（助挤剂）配好。

混料容器可用广口玻璃瓶或金属罐。

加量：不大于容器中2/3。

混合机，用滚动机混也可用手摇。

混合时间20分钟。

温度16℃以下。

混合剂混合比，15-20%重量比。

③老化温度25-30℃，时间16小时以上④预成型，即将粉料压成毛坯目的: 使粉末体积减小（压缩比为3左右），除去粉末中的空气。

预成型筒粉料填入，均匀地放入。

压力10-25Kgf/C㎡压缩速度50mm/min左右，压缩速度过快会使空气被夹住，导致绝缘缝或发生气泡。

保压1-10分钟，以润滑剂略掺出为度。

预成型件的处理，应防止润滑剂挥发，迅速放入挤出缸筒或密封容器里。

⑤挤出工艺推挤将预压好的坯体，置于推压机中，当推压机的活塞推动时，坯体通过具有一定锥体的模具，在剪切力的作用下，将树脂拉成纤维状结构，包在电线上形成绝缘（但此时未烧结，还未熟）。

ptfe薄膜制作工艺PTFE薄膜制作工艺PTFE（聚四氟乙烯）薄膜是一种具有优异性能的高分子材料，广泛应用于电子、化工、医疗等领域。

本文将介绍PTFE薄膜的制作工艺，包括原料准备、薄膜制备、后续处理等环节。

一、原料准备PTFE薄膜的制作首先需要准备PTFE树脂粉末作为原料。

树脂粉末的质量直接影响到薄膜的性能和质量。

在选择树脂粉末时，需要考虑其分子量、熔体流动性、熔点等因素。

一般情况下，高分子量、较低熔点的树脂粉末更适合制备高质量的PTFE薄膜。

二、薄膜制备1. 树脂粉末预处理：将树脂粉末进行筛分，去除杂质和颗粒不均匀的部分。

然后将筛选后的树脂粉末放入特定的模具中，进行预压制备。

2. 烧结：将预压制备好的树脂粉末放入烧结炉中，在高温下进行烧结。

烧结的目的是使树脂粉末颗粒之间发生熔融和结合，形成均匀致密的薄膜。

3. 拉伸：经过烧结的薄膜会变得较为脆硬，需要进行拉伸处理以提高其柔韧性和延展性。

拉伸的过程中，需要控制温度和拉伸速度，以获得所需的薄膜厚度和性能。

4. 确定薄膜厚度：通过测量薄膜的厚度，可以确定其最终的规格和用途。

常用的测量方法包括显微镜观察、电子显微镜扫描等。

三、后续处理1. 表面处理：PTFE薄膜的表面通常需要进行特殊处理，以增加其润湿性和粘附性。

常见的表面处理方法包括等离子体处理、化学处理等。

2. 检测和质量控制：对制备好的PTFE薄膜进行检测，包括检查薄膜的厚度、表面平整度、透明度等指标。

同时，还需要进行质量控制，确保薄膜的性能和质量符合要求。

3. 切割和包装：根据客户需求，将PTFE薄膜进行切割和包装，以便于运输和使用。

PTFE薄膜的制作工艺包括原料准备、薄膜制备和后续处理等环节。

通过精确控制每个环节的参数和工艺，可以制备出高质量的PTFE 薄膜，满足不同领域的需求。

在实际应用中，还需要根据具体要求进行进一步的加工和处理，以满足特定的功能和性能要求。

1、聚四氟乙烯被称为“塑料之王”具有无色、无毒、耐温范围宽、化学惰性和摩擦系数小等多种优异性能使其成为当今以汽车、国防、机械、化工、电子、建筑等工业为中心的所有产业部门都不可缺少的重要材料。

本文着重对市场上主要的聚四氟乙烯成型制品及其技术指标、生产工艺和应用领域等作一综述。

2聚四氟乙烯主要成型制品根据聚四氟乙烯的性能特点和加工特点其制品主要应用于防腐、防粘、电子电气、静态和动态的密封、医药包装等领域产品的种类有板材、管材、薄膜、多孔材料、玻璃纤维浸渍布以及填充改性制品等。

2.1聚四氟乙烯板材按ZBG33002—85分类PTFE板材可分为三类:SFB—1主要用于电气绝缘SFB—2用于腐蚀介质的衬垫、密衬件及润滑材料SFB—3用于腐蚀介质中的隔膜和视镜。

根据其成型工艺不同可分模压板及旋切板两种。

模压法比旋切成型设备简单生产周期短但对大型板材压机模具体积较大生产场地空间要求大所以要进行大面积防尘工作另外预成型板材极易破碎在进入烧结炉前应轻拿轻放。

大型模压板材成型工艺流程:原料检验→捣碎过筛→计量→模压→半成品检验→烧结→冷却→成品检验→包装。

工艺参数: 原料处理:捣碎过10～20目筛并将其置于23℃～25℃环境中24h～48h进行温度调整。

模压:压力1715～35MPa保压时间1～10min。

烧结:烧结温度360℃～380℃升温速度30℃/h330℃保温2h370℃保温3h。

冷却:降温速度20℃/h在PTFE熔点附近330℃左右缓慢冷却。

主要设备: YJ79—3500工程塑料液压机DL—88A 大型烧结炉主要技术指标见表1。

应用:利用其化学稳定性好的特点。

主要用于石油、化学、化工行业大型管道的垫圈、衬里、大型阀门的阀片、隔膜、各种反应容器、贮槽、反应塔的衬里、塔板分配板等。

利用其介电性能优异用于热电站、电解槽、密封环、电子电器和电子计算机工业的印刷线路、复铜板基材、各种尖端及特殊设备的部件。

利用其摩擦系数低的特点用于海上钻油井架滑轨贴面、船坞滑道贴面、拦河大坝闸门滑道贴面、桥梁伸缩支承滑块贴面、各种机床镗床磨床刨床滑动导轨贴面等。

聚四氟乙烯工艺流程聚四氟乙烯是一种非常常见的高温塑料。

它具有优异的耐化学腐蚀性、良好的绝缘性、低摩擦系数等特点，因此广泛用于化工、电子、医疗等行业。

下面将介绍聚四氟乙烯的工艺流程。

首先，将四氟乙烯粉末加入到高速混合机中，并添加适量的润滑剂和添加剂。

高速混合机会将四氟乙烯粉末充分混合，同时润滑剂和添加剂也会均匀分散其中，以提高产品的性能。

混合好的粉末会被送入挤出机中进行热熔过程。

挤出机会将粉末加热至熔点以上，并通过机械力将熔融的物料从机器底部挤出。

挤出机的温度和挤出速度需要根据具体的要求进行调整，以保证产品的质量。

经过挤出机的处理，熔融的聚四氟乙烯会被喷射到模具中。

模具是按照产品的形状和尺寸设计的，可以是挤出板或者是注塑模具。

喷射到模具中的熔融物料会在模具内部逐渐冷却固化，形成产品的初步形状。

冷却固化后的产品会被取出，并进行后续的加工和加工处理。

这些处理包括去除多余的材料、打磨表面、切割成指定的形状等。

这些步骤旨在使产品达到精致的外观和尺寸要求。

最后，产品会经过热处理，以进一步提高其性能。

热处理过程中，产品会被加热至特定的温度，并在特定的时间内保持这种温度，然后逐渐冷却。

这个过程可以改善产品的结晶性能，使其具有更好的力学性能和耐用性。

整个聚四氟乙烯的工艺流程需要仔细控制各个环节的参数，以确保产品的质量和性能。

同时，还要注意操作时的安全问题，因为四氟乙烯具有易燃、有毒等特点。

因此，在生产过程中要采取相应的安全措施，如戴防护眼镜、手套等。

总的来说，聚四氟乙烯的工艺流程包括混合、挤出、注塑、冷却固化、加工和热处理等步骤，需要严格控制各个环节的参数，以保证产品的质量和性能。

同时，操作时要注意安全，确保人员的安全。

聚四氟乙烯树脂生产流程及行业现状简介（2020 年3 月1 日）一、四氟乙烯生产（一）工艺流程四氟乙烯是生产聚四氟乙烯的原料，生产流程见图1 所示。

图1 四氟乙烯的生产流程二）反应方程式主反应：C HCl3+2HF→ CHClF2+HCl，2CHClF2 →CF2 CF2+2HCl副反应：3CHClF2→C3F6+3HCl，CHClF2→ CF2:+HCl 反应条件：温度1000-1100 ℃，压力0.01-0.2Mpa三）相关原料价格生产四氟乙烯的主要原料的价格走势如图2 所示图2 四氟乙烯主要原料的价格走势三）主要危险性物料的特性表1 生产四氟乙烯主要危险性物料的特性名称分子式沸点危险性四氟乙烯C2F4 -76.3 易燃，有腐蚀性。

急性中毒：轻者有咳嗽、胸闷、头晕、乏力、恶心等；较重者出现化学性二、聚四氟乙烯聚合过程聚四氟乙烯按聚合工艺的不同可分为悬浮料和分散料，悬浮四氟树脂和分散四氟树脂品质的差异是由于它们的颗粒尺寸、粒径分布以及颗粒形态不同所致，前者颗粒粒径为毫米级，而后者粒径为亚微米级（250 —350nm）。

聚四氟乙烯难熔，流动性差，其颗粒粒径大小和颗粒形态对熔融流动性以及其加工性能和制品性能有重要影响。

分散聚合生产的“分散四氟树脂”的粒子粒径尺寸小、粒径分布合理、粒子形态可控，因此加工性能和制品性能好。

我国的PTFE 品级主要是悬浮料，而性能优越、应用于PTFE液压软管和PTFE膨体多孔制品制备的分散料只占少部分，并且性能与国外分散树脂差距较大，远不能满足国内的市场需求。

（一）悬浮聚合产品悬浮聚合得到的聚四氟乙烯树脂可成型加工，但不能进行糊状挤出或涂布。

在搪瓷或不锈钢聚合釜中，以水为介质，过硫酸钾为引发剂，全氟羧酸铵盐为分散剂，氟碳化合物为稳定剂，四氟乙烯经氧化还原聚合而制得聚四氟乙烯。

将各种助剂加入反应釜中，四氟乙烯单体以气相进入聚合釜，调节釜内温度至25℃，然后加入一定量的活化剂（偏重亚硫酸钠），通过氧化，还原体系进行引发聚合。

聚四氟乙烯的烧结工艺
聚四氟乙烯（PTFE）的烧结工艺可以分为以下几个步骤：
1. 原料准备：将PTFE树脂颗粒经过加工和分级后，按照一定的比例混合，并添加适量的添加剂，如颜料、润滑剂等。

2. 粉末成型：将PTFE混合物放入成型机中，经过预压和挤压，使其成为所需要的形状，如板材、管材、膜等。

3. 烧结：将成型的PTFE制品放入烧结炉中，设置适当的温度和时间。

在烧结过程中，PTFE颗粒会发生熔融和重排，形成均匀结晶的结构。

4. 冷却和卸模：烧结完成后，将制品从炉中取出，置于冷却装置中进行快速冷却。

然后将制品从模具中取出。

5. 后处理：烧结完成的PTFE制品可以进行一些后处理工艺，如切割、打磨、清洗等，以得到最终的产品。

需要注意的是，PTFE的烧结工艺需要控制好温度和时间，过高的温度或过长的时间会导致PTFE的烧结不完全或发生过烧。

此外，不同形状和尺寸的PTFE制品在烧结过程中可能需要采用不同的工艺参数。

聚四氟乙烯求助编辑百科名片聚四氟乙烯（Polytetrafluoroethene，一般称作“不粘涂层”或“易洁镬物料”；是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。

这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。

同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。

目录聚四氟乙烯(PTFE)基本介绍使用优点化学性质物理性质力学性能耐化学腐蚀和耐候性电性能耐辐射性能聚合膨胀系数聚四氟乙烯制品成型方法汇总聚四氟乙烯烧结工艺物料性能成型性能聚四氟乙烯应用聚四氟乙烯分类及其填充产品通用材料防腐类密封类承荷类绝缘类防粘类耐温类其他类聚四氟乙烯制品国家标准目录聚四氟乙烯(PTFE)基本介绍使用优点化学性质物理性质力学性能耐化学腐蚀和耐候性电性能耐辐射性能聚合膨胀系数聚四氟乙烯制品成型方法汇总聚四氟乙烯烧结工艺物料性能成型性能聚四氟乙烯应用聚四氟乙烯分类及其填充产品通用材料防腐类密封类承荷类绝缘类防粘类耐温类其他类聚四氟乙烯制品国家标准目录展开编辑本段聚四氟乙烯(PTFE)聚四氟乙烯Polytetrafluoroethylene（英文缩写为Teflon或[PTFE，F4]）被称“塑料王”，氟树脂之父罗伊·普朗克特1936 年在美国杜邦公司开始研究氟利昂的代用品，他们收集了部分四氟乙烯储存于钢瓶中，准备第二天进行下一步的实验，可是当第二天打开钢瓶减压阀后，却没有气体溢出，他们以为是漏气，可是将钢瓶称量时，发现钢瓶并没有减重。

他们锯开了钢瓶，发现了大量的白色粉末，这是聚四氟乙烯。

他们研究发现聚四氟乙烯性质优良，可以用于原子弹、炮弹等的防熔密封垫圈，因此美国军方将该技术在二战期间一直保密。

直到二战结束后，才解密，并于1946年实现工业化生聚四氟乙烯。

中文商品名“特氟龙”、“特氟隆”（teflon)、“特氟龙”、“特富隆”、“泰氟龙”等。
