直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29储能电容器组接线图------------------------------------------------------29小电流接地系统交流绝缘监视原理接线图---------------------------29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图---------------------------------------------31开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图,请说明其作用。

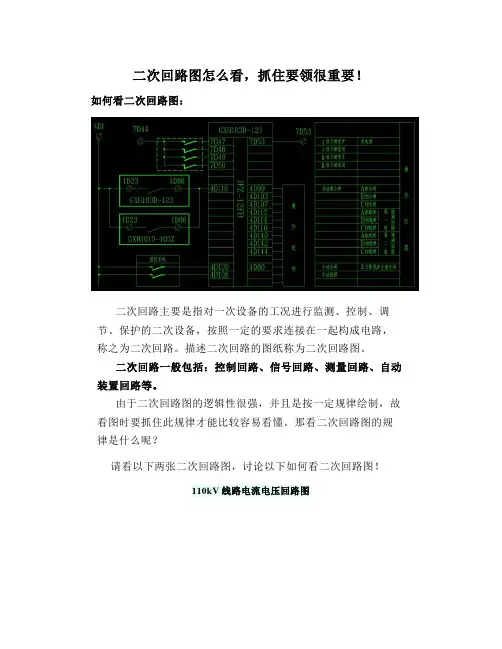

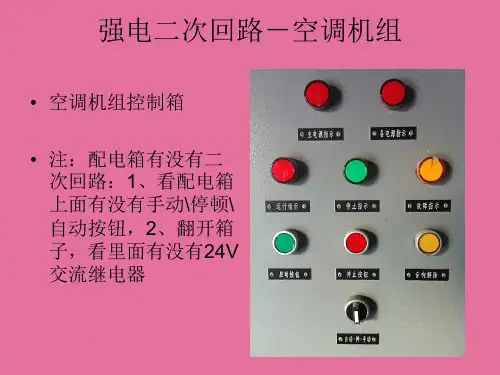

二次回路识图方法讲解(附案例)1、看图要领:1)、先交流、后直流、交流看电源,直流找线圈;抓住触点不放松,一个一个全查清;2)、先上后下,先左后右,屏外设备一个也不漏。
说明:该要领为电磁型保护二次图纸看图方法,目前微机型保护二次图纸有所区别,但以上看图要领仍有一定的参考价值。
2、微机型保护二次图纸看图方法:1)、认识元件及元件编号、功能。
元件编号在图纸中具有唯一性,这点应特别注意,在几张图纸中,可能只有一张图纸上标有元件功能及所处位置,在其它图中并未说明。
2)、认识回路编号。
某些特定的回路具有统一编号,这点应牢记,对以后看图起到很大的作用。
如跳闸回路33、133、233等,合闸回路3、103;电流回路400-599,电压回路600-799等等。
3)、端子排(左右两侧相通)。
端子排在图纸中起到至关重要的作用,会看懂端子排是看懂二次回路的前提,端子排以下举例:4)、二次回路看图220kV变电所图纸一般没有电磁型保护的展开图、原理图。
很多时候需要根据图纸将原理图画出来。
因此,首先需具备一定的业务知识,对该设备、原理有一定的认识。
二次回路看图方法:从源头着手(正电源),根据端子排、电缆走向、回路编号至负电源或进装置。
或从某一元件着手,左右两端查找回路,直到找到电源端或进装置。
应特别注意的一点是:某些端子上有2根或多根接线,一定注意找相对应的回路编号。
5)、220kV变电所图纸特点220kV变电所图纸与110kV变电所图纸的区别在于有厂家白板图,对应的一次设备、二次设备有对该装置本身的图纸,110kV变电所图纸集中在了自身的图纸中。
6)、西门子断路器厂家图纸看图方法(包括外资闸刀)1、图纸中注意横坐标(1-2-3-4……,图纸顶部)、纵坐标(A-B-C-D-E…..,图纸左侧)、本页图纸编号(ZZA/M1 …..,图纸右下侧)。
2、图纸中每一元件都有相应的标识及位置编号。
如Y1/ZM2,即在图纸ZM2中,对Y1有说明。
