资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载如何看二次图纸及回路地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容如何看二次图纸及回路一、继电保护基本知识1、继电保护装置是指安装在被保护元件上，反应被保护元件故障或不正常运行状态并作用于断路器或发出信号的一种自动装置。
“继电保护”泛指继电保护技术或由各种继电保护装置组成的继电保护系统。
2、继电保护装置的分类：继电保护以控制过程信号性质不同可分为:模拟型和数字型两大类。
模拟型继电保护装置又分为:机电型继电保护静态型继电保护装置。
机电型继电保护静态型继电保护装置3、继电保护在电力系统中的主要作用:主要作用是通过预防事故或缩小事故范围来提高系统运行的可靠性。
继电保护装置是电力系统中重要的组成部分，是保证电力系统安全和可靠运行的重要技术措施之一。
4、继电保护装置的基本任务:自动、迅速、有选择性地将故障元件从电力雄中切除，使故障元件免于继续遭到破坏，并保证其他无故障元件迅速恢复正常运行。
反应电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件、发出信号，由运行人员进行处理或将那些继续运行会引起事故的电气元件予以前切除。
继电保护装置还可以和电力系统中其他自动化装置配合，在条件允许时，采取预定措施，缩短事故停电时间，尽快恢复供电，从而提高电力系统运行的可靠性。
5、继电保护的基本要求：对继电保护的基本要求：选择性、速动性、灵敏性和可靠性选择性：是指继电保护装置动作时，仅将故障元件从电力系统中切除，保证系统中非故障元件仍然继续运行，尽量缩小停电范围。
速动性：快速地切除故障可提高电力系统并列运行的稳定性，减少用户在电压降低的情况下的工作时间，以及缩小故障元件的损坏程度。
第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。

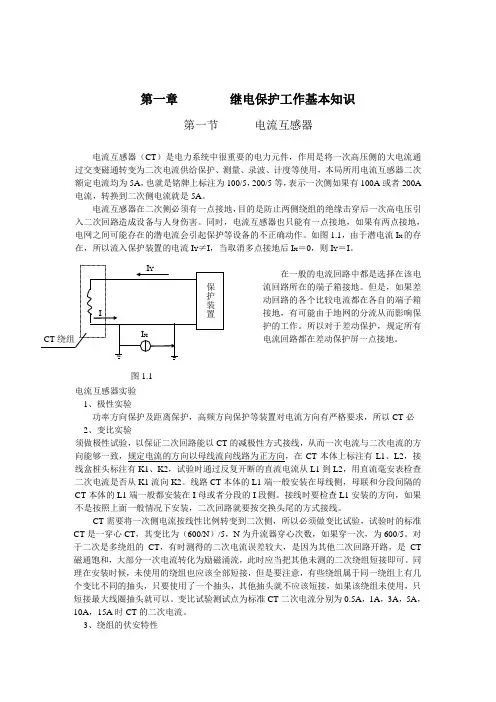

如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。
对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT 磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。
